12V电动车灯改造成5V供电。

上期拆解的一款电动车灯,打算改装成USB母座接口作为电源控制线的输入端,方便后期安装拆卸以及改造,或者后期可以考虑安装在自行车上,供电使用5V充电宝移动电源+升压模块输出12V电压供电。








这次我们来DIY改造一款电动车灯:

【DIY】改造电动车灯由5V移动电源供电_极客迷

G01  焊接



【DIY】改造电动车灯由5V移动电源供电_极客迷

G01  测试



【DIY】改造电动车灯由5V移动电源供电_极客迷

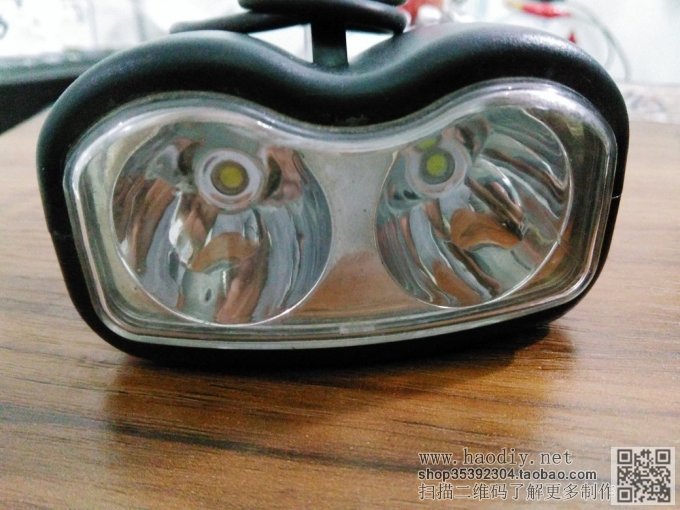

P01  电动车灯



播放下面视频观看最直接的DIY改造过程点击播放视频

V01  制作过程










图文部分↓

一、制作准备

1、效果图

这次DIY改造出来的效果就是用USB母座作为电源输入接口来代替之前的控制线直接输入。

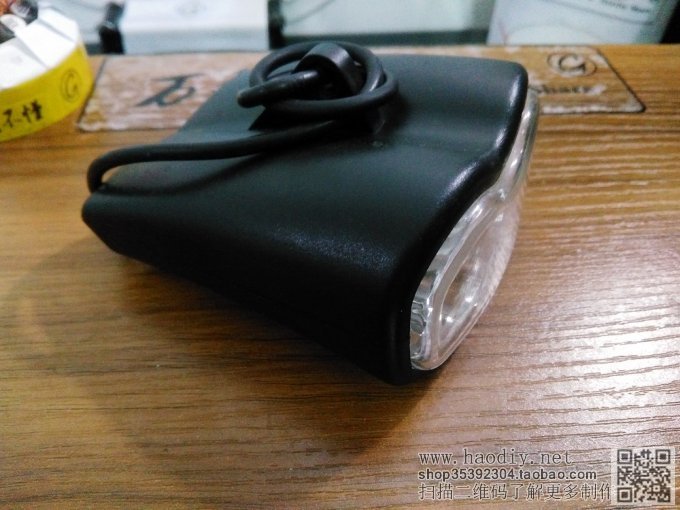

【DIY】改造电动车灯由5V移动电源供电_极客迷

P02  成品效果图

2、材料工具准备

1、电动车灯1

2USB母座1

3、线材工具等等

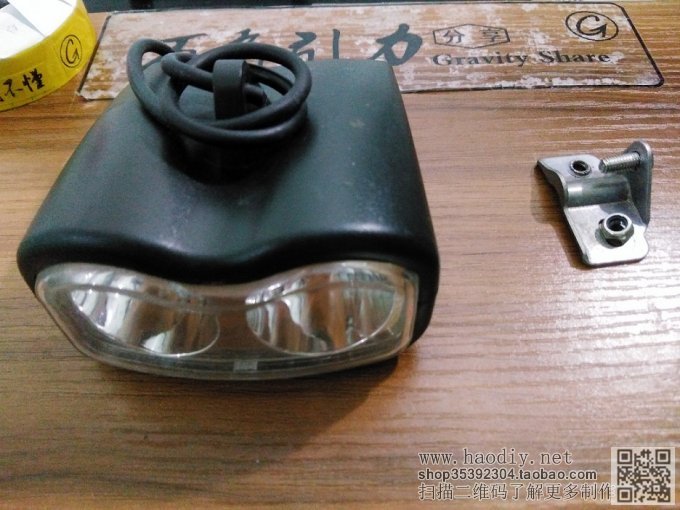

【DIY】改造电动车灯由5V移动电源供电_极客迷

P03  DIY主角



二、设计原理

1、原理

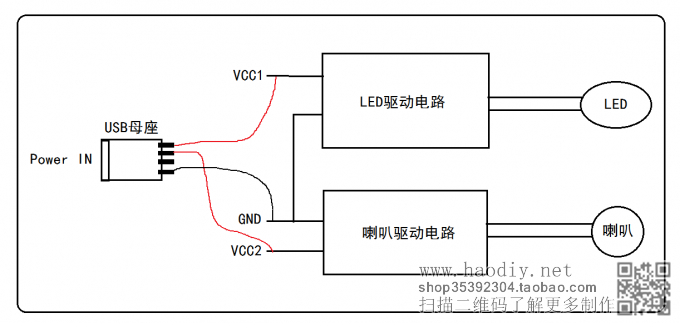

从之前的拆解文章中得知,这款电动车灯的输入和控制是>12V电源,有两个控制端分别为LED与喇叭,还有就是公共地线端三条控制线。将USB母座的四个引脚端按照下图与车灯的电路板上的焊盘连接起来即可。后期再DIY一个车灯控制器连接到USB母座即可使用。

【DIY】改造电动车灯由5V移动电源供电_极客迷



P04  原理图示



三、DIY过程分享

从之前的拆解文章可以知道,这款电动车灯拆卸其实很容易:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P05  电动车灯

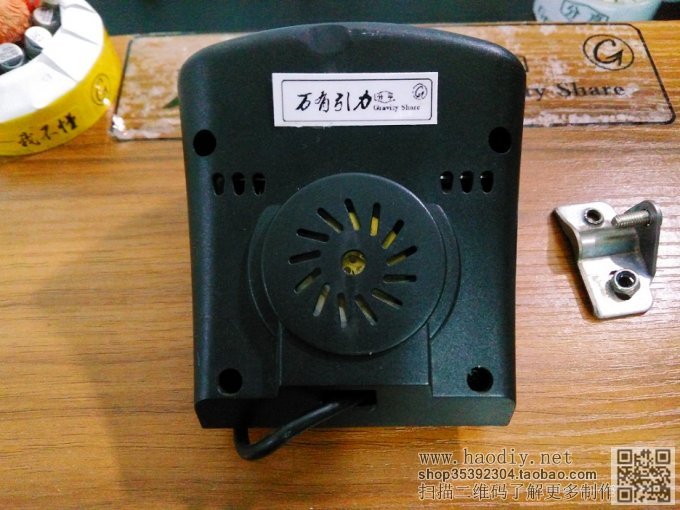

底部有4颗固定螺丝:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P06  底部

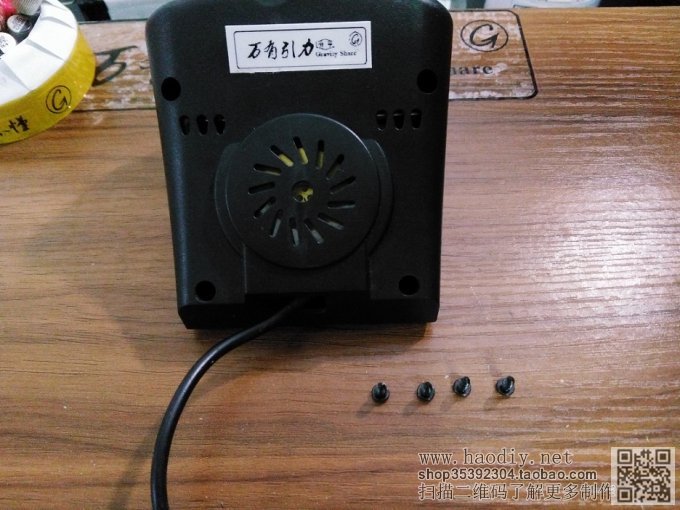

卸下4颗固定螺丝:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P07  取下螺丝

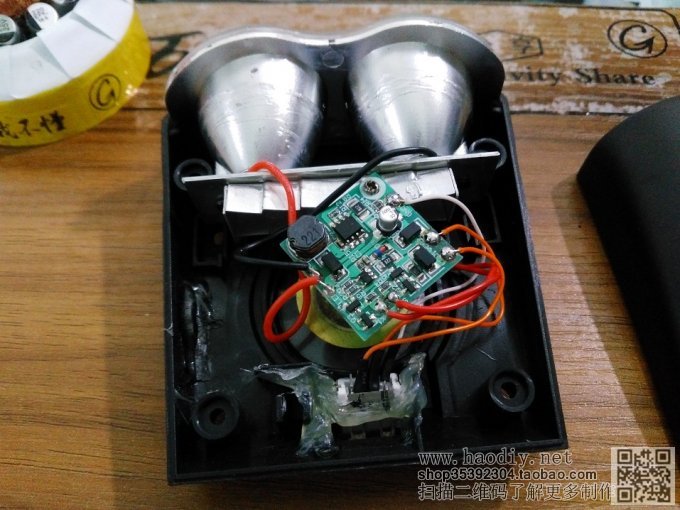

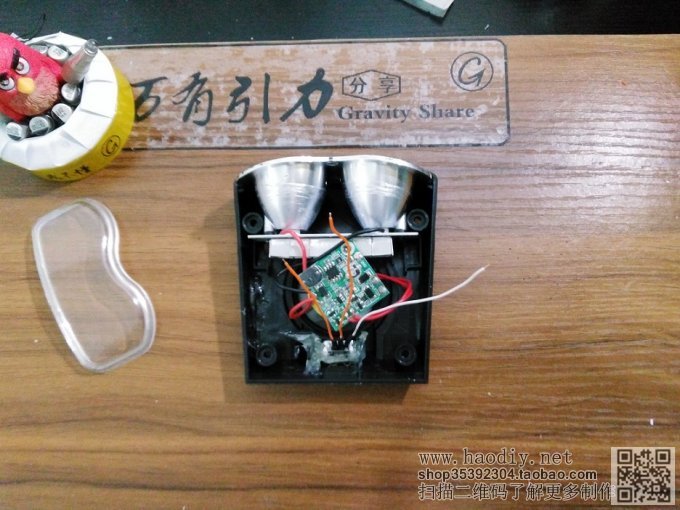

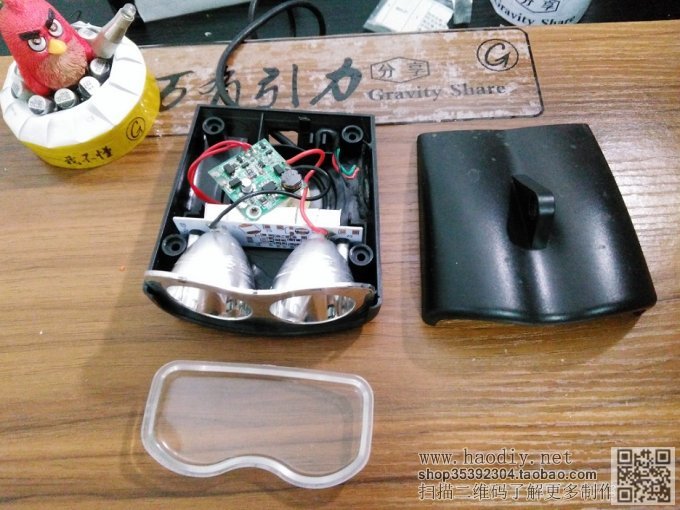

可以看到内部结构:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P08  内部结构

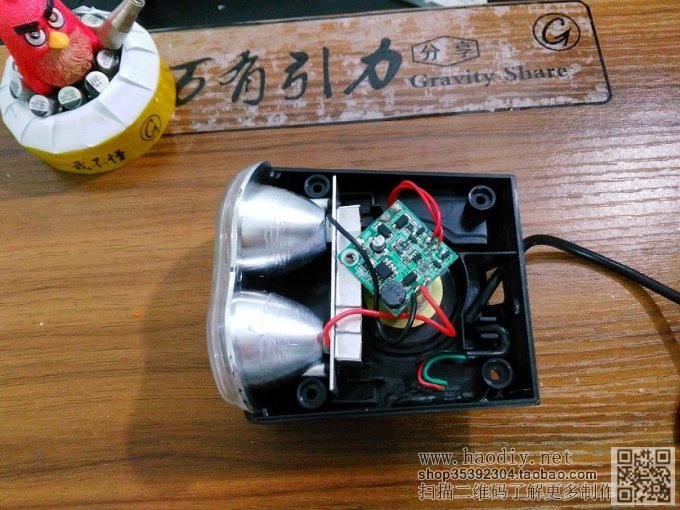

电路板是固定到散热铝片上的:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P09  电路板

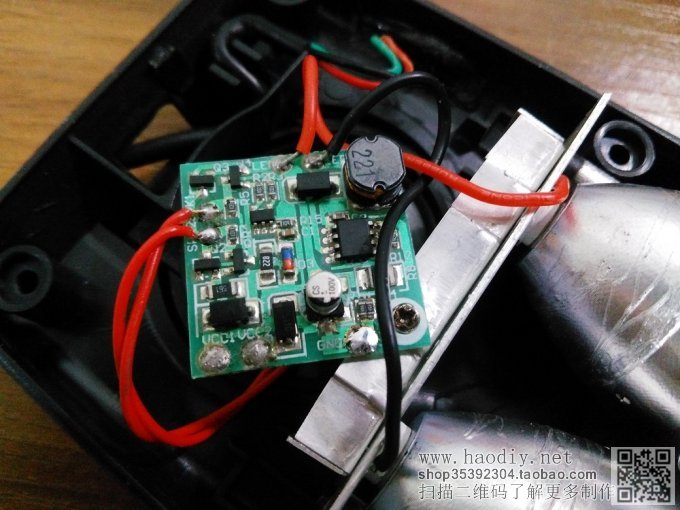

找到控制线的三个焊盘触点:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P10  控制端点



在底部开孔,然后吧USB母座安装上去后用热熔胶加以固定:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P11  安装USB母座

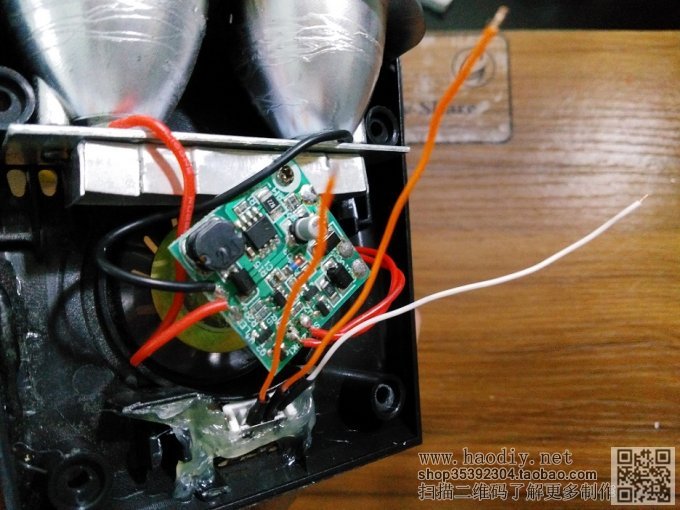

然后按照上面的原理图示将USB的引脚用导线连接出来:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P12  连接导线



焊接完成:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P13  焊接

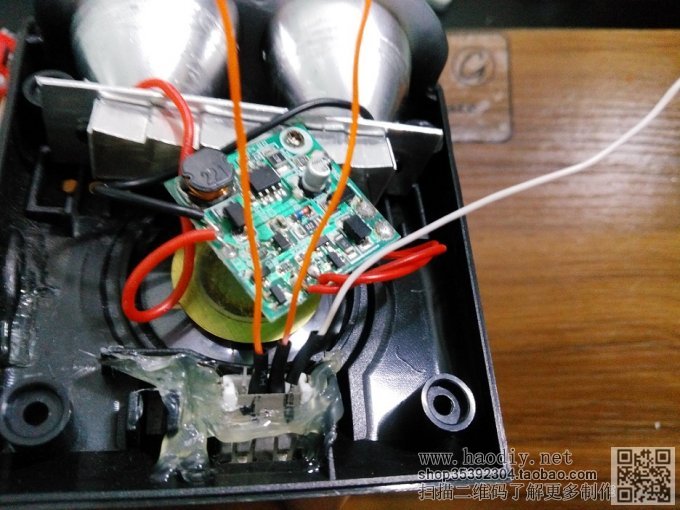

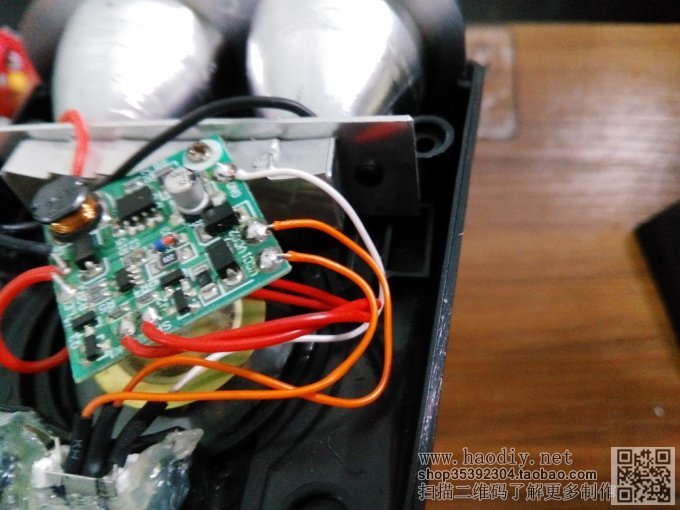

然后将USB出来的导线焊接到电路板对应的控制端点焊盘上:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P14  连接PCB



焊接完成之后整理好布线,就可以合上盖子了:

【DIY】改造电动车灯由5V移动电源供电_极客迷

P15  焊接完成

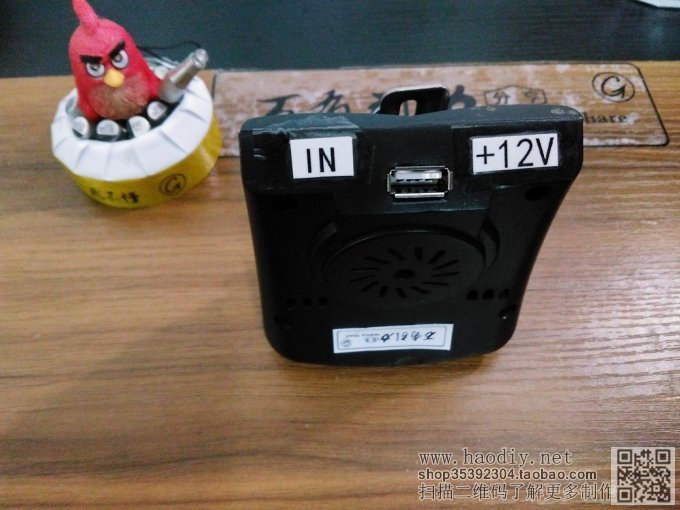

最后贴上标签就可以了:

【DIY】改造电动车灯由5V移动电源供电_极客迷
