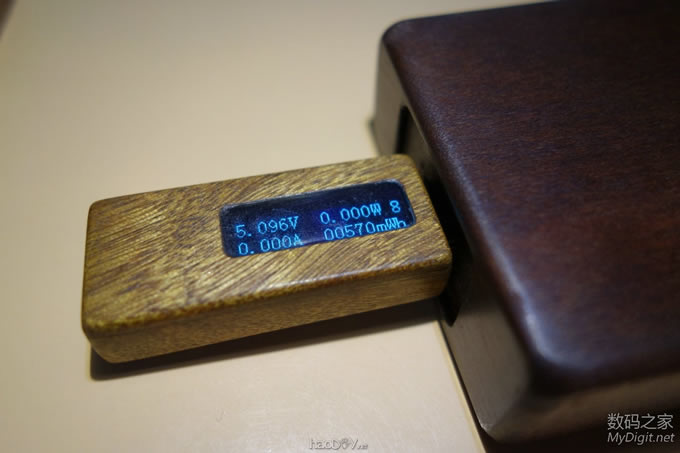

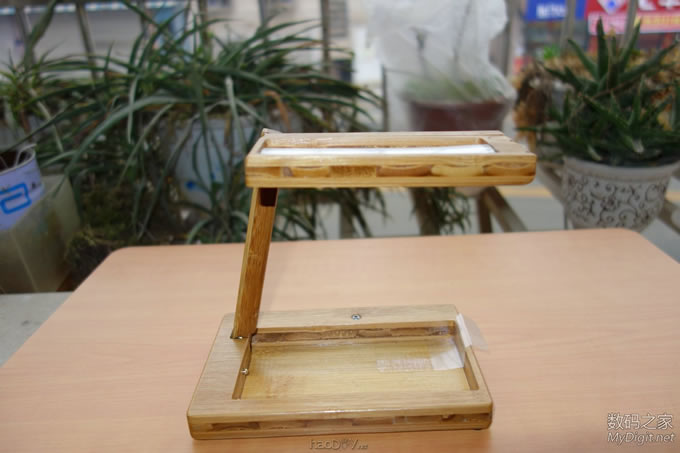

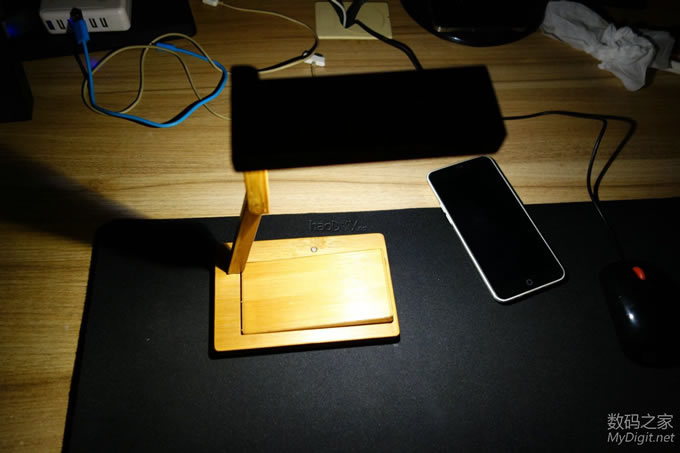

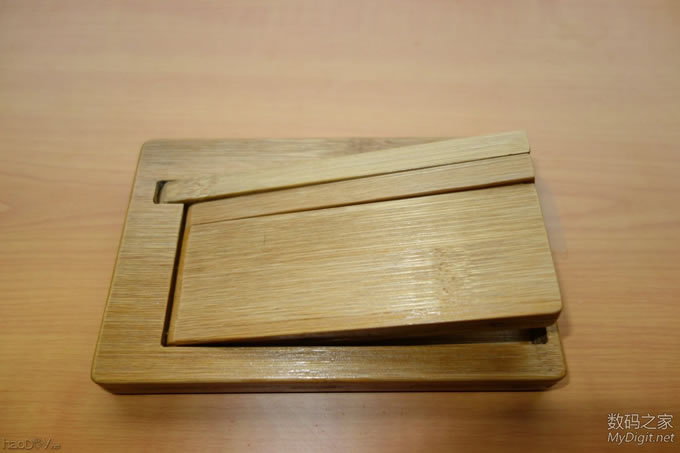

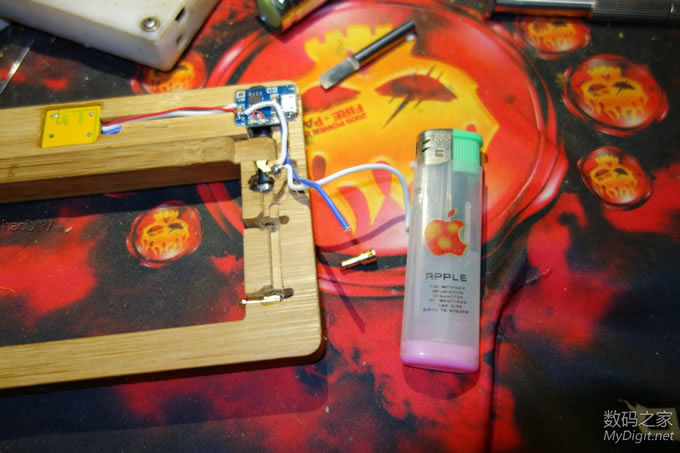

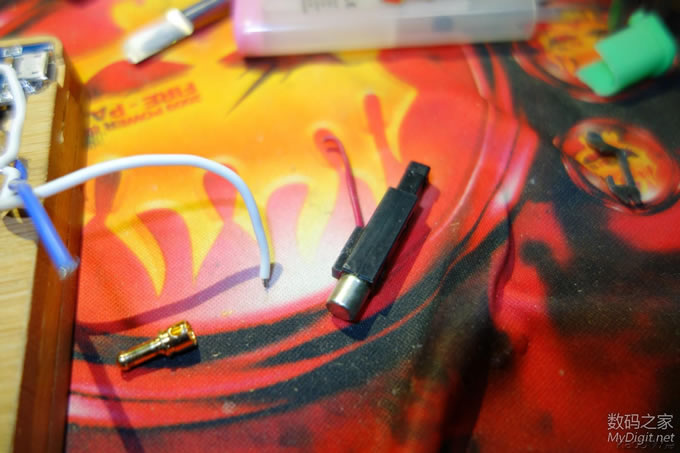

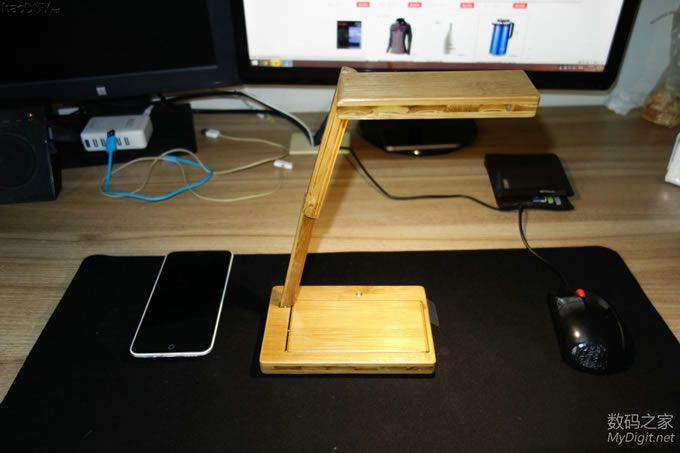

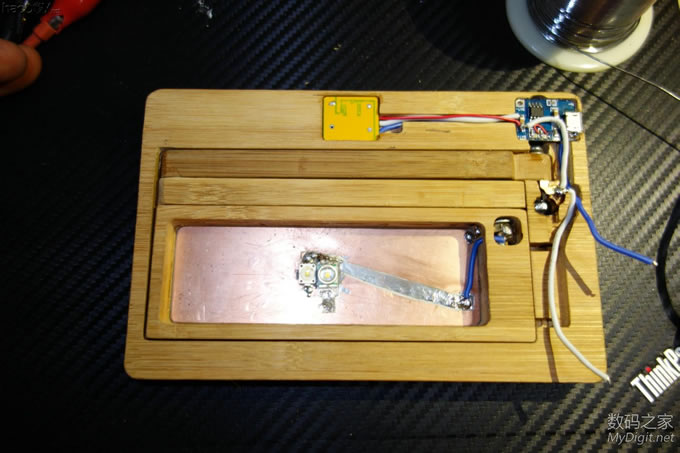

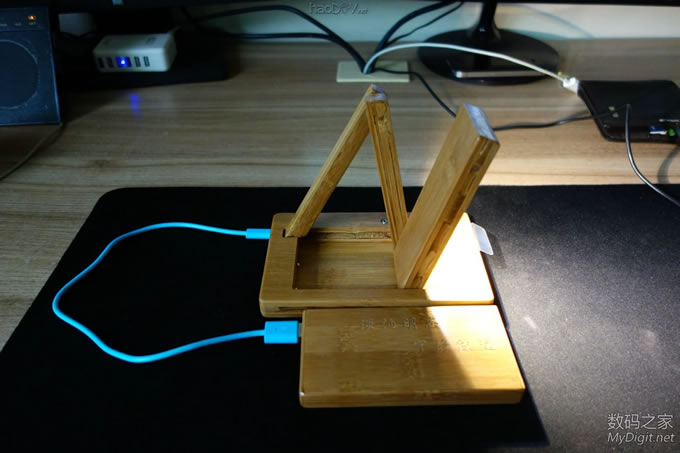

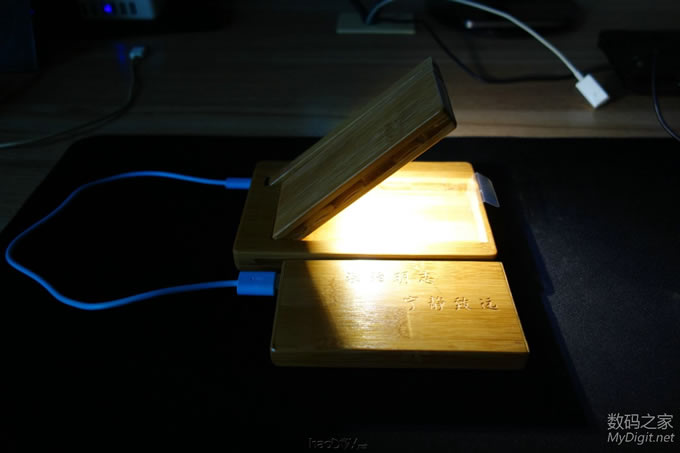

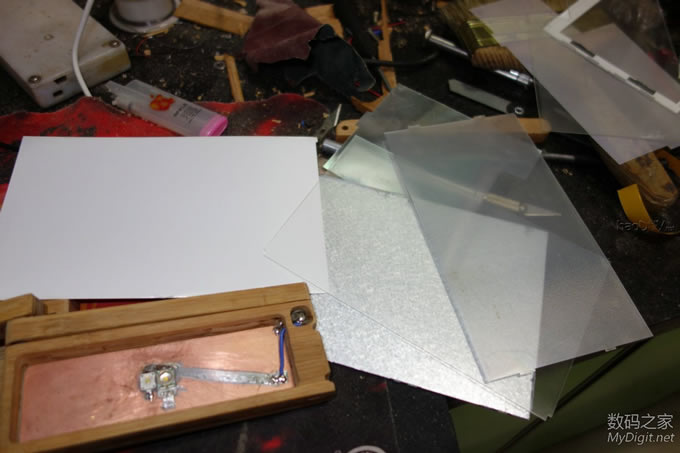

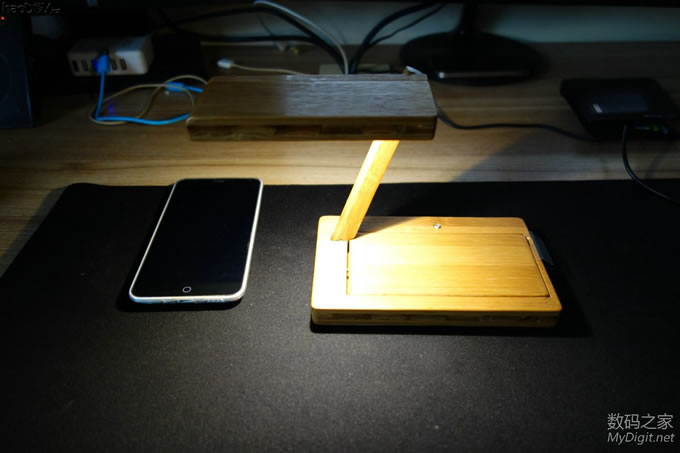

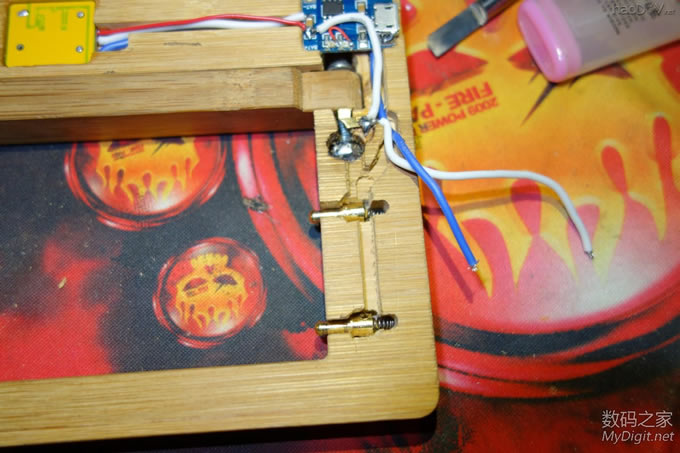

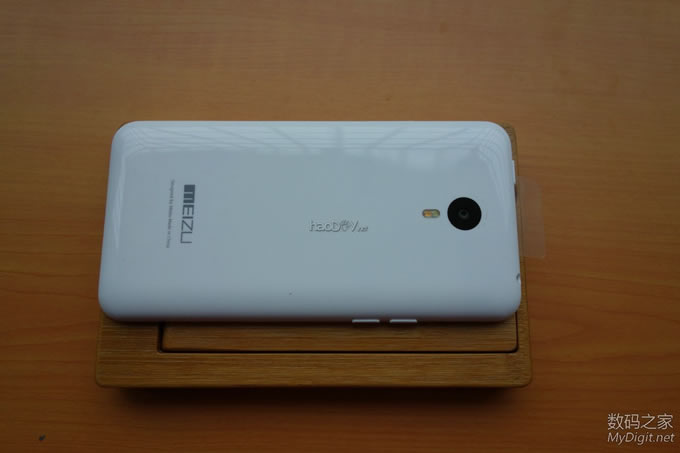

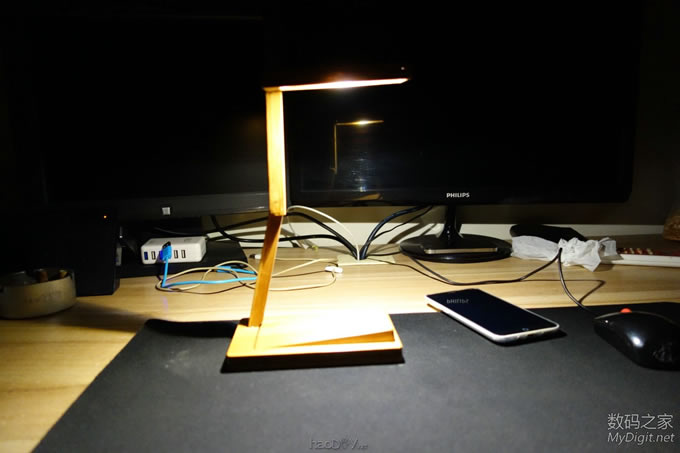

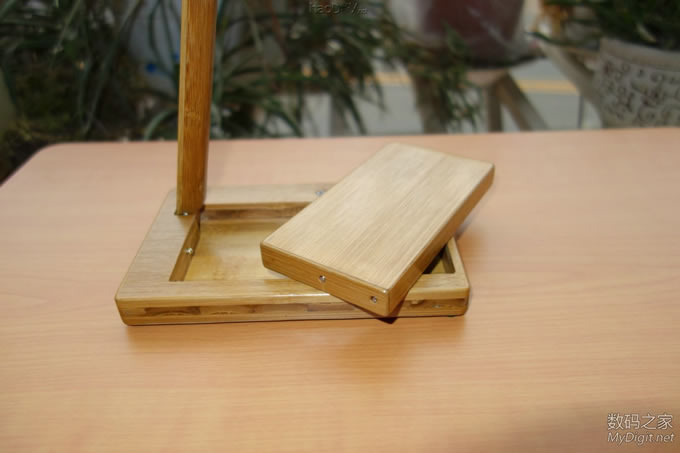

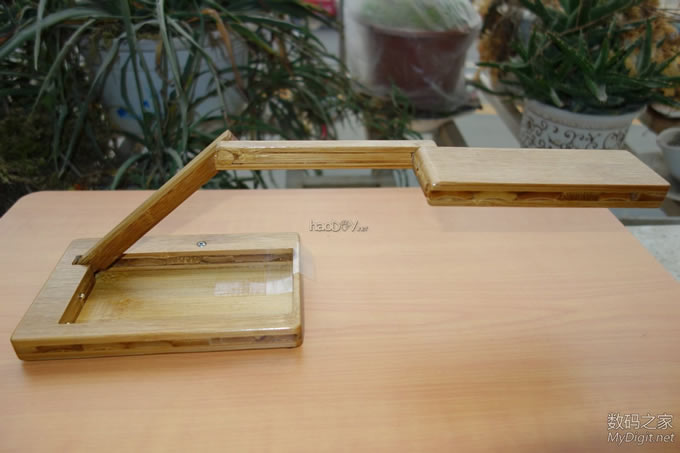

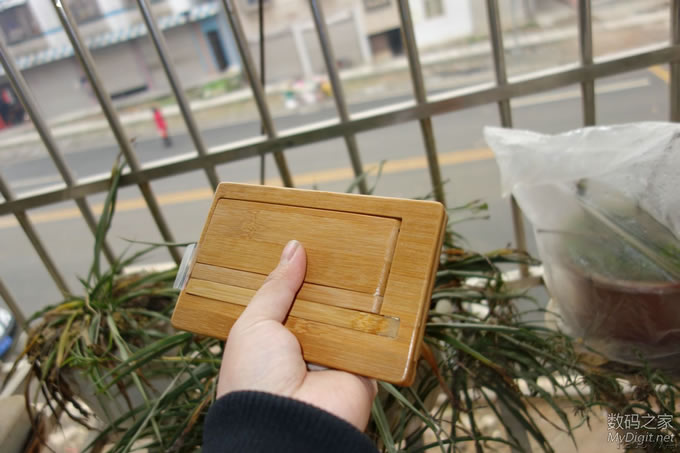

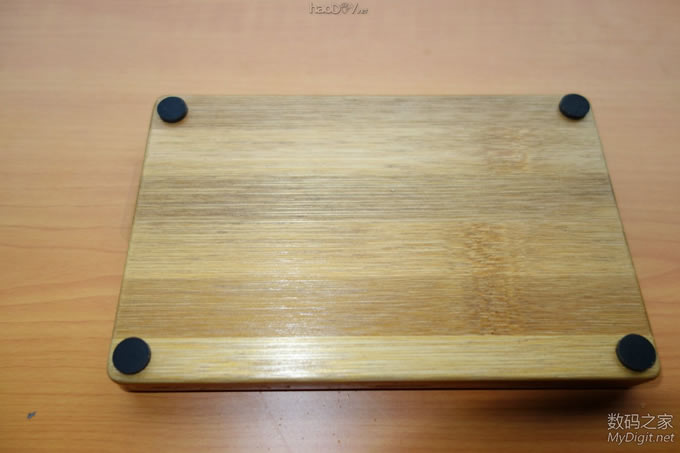

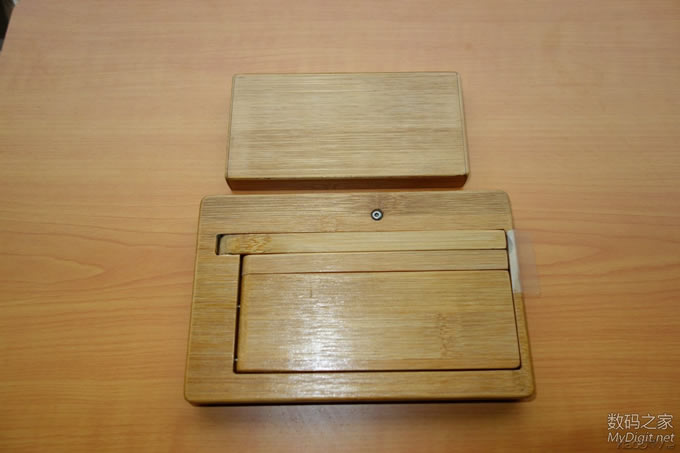

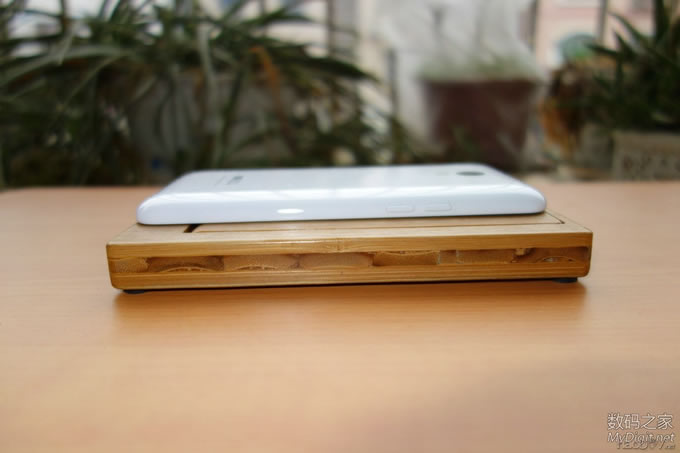

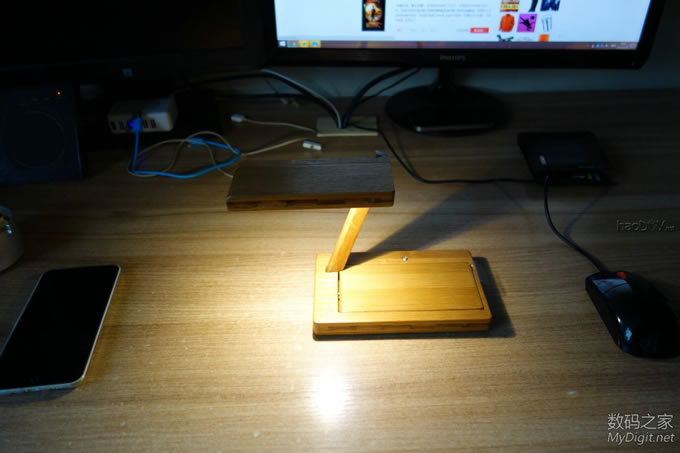

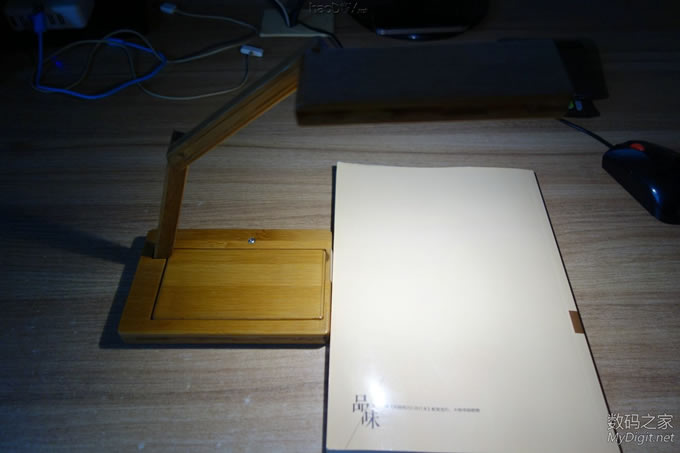

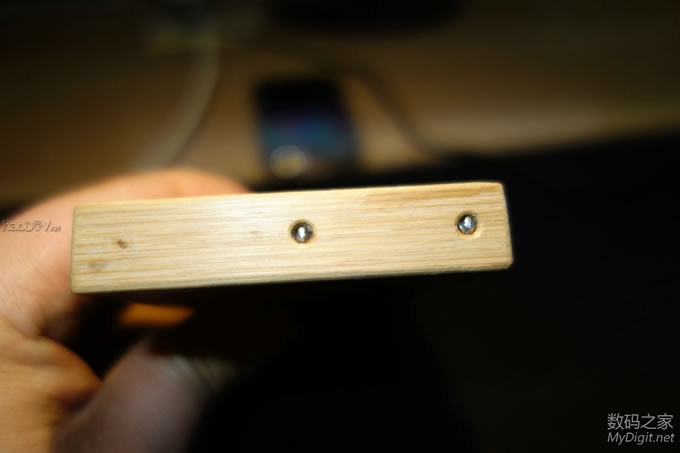

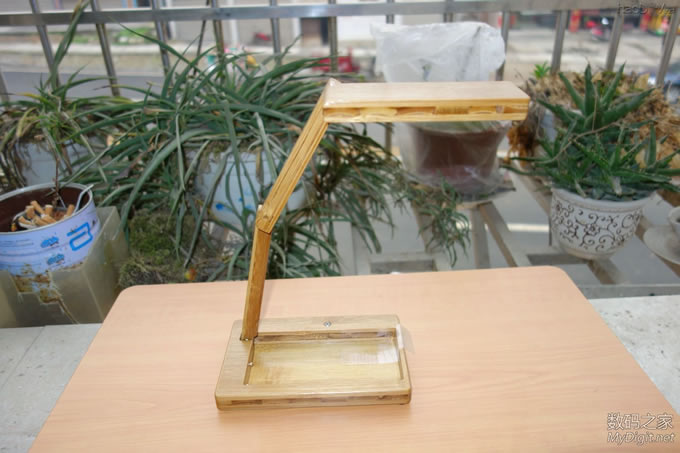

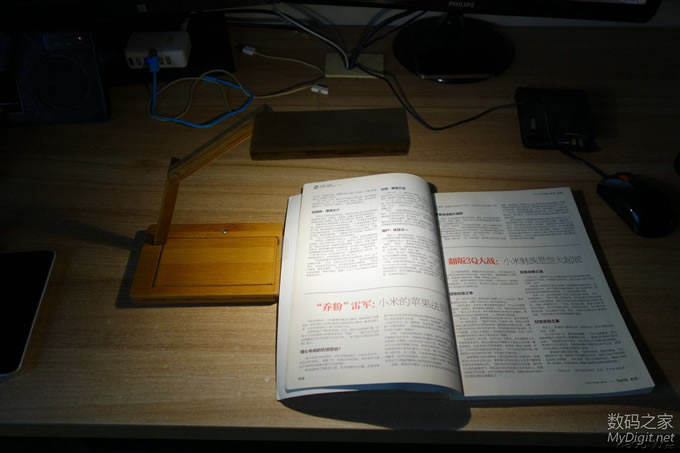

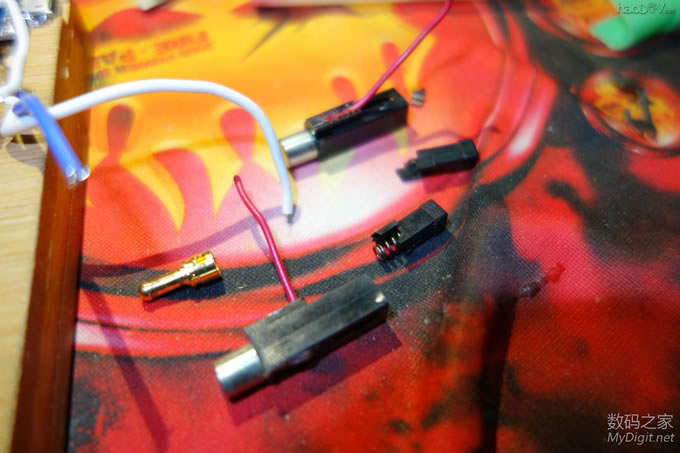

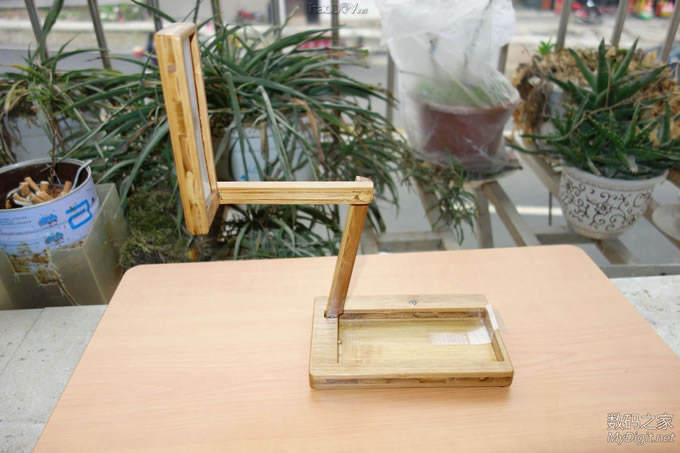

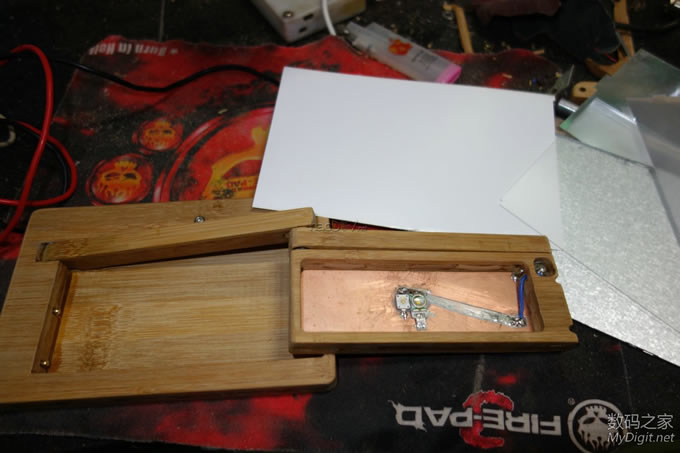

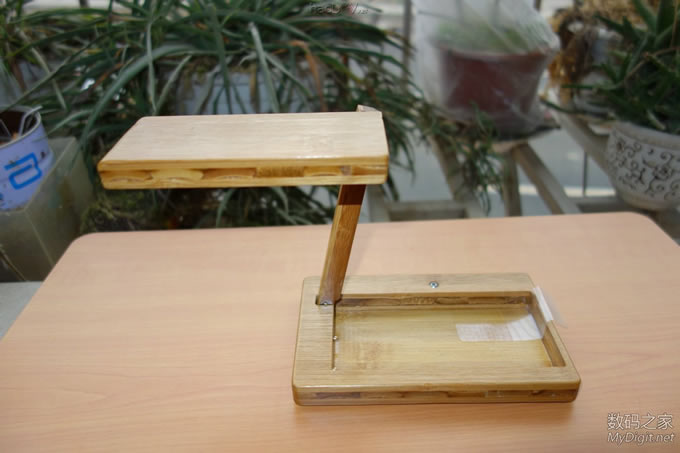

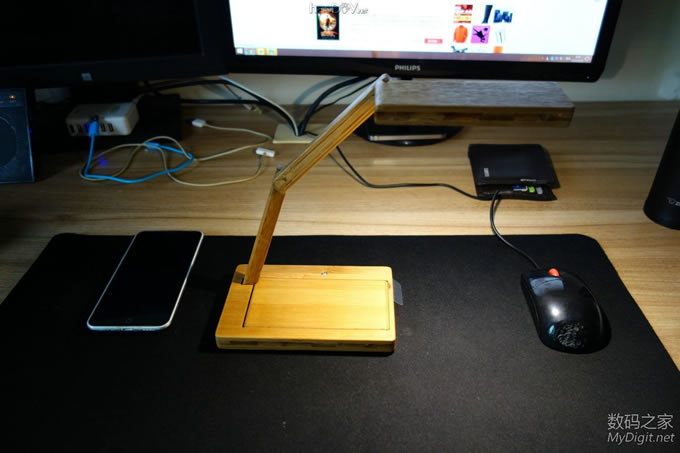

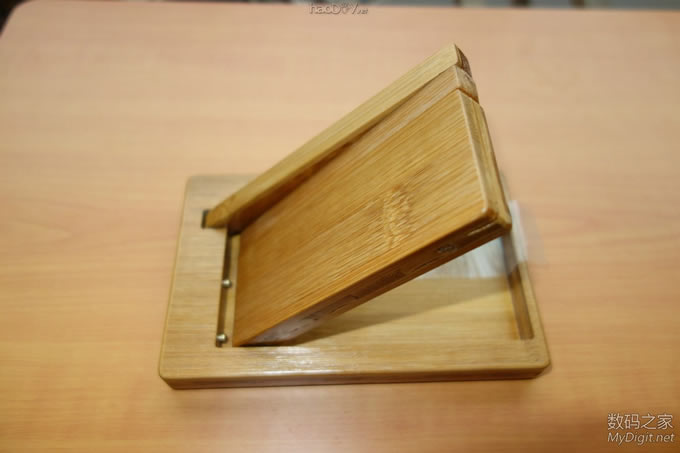

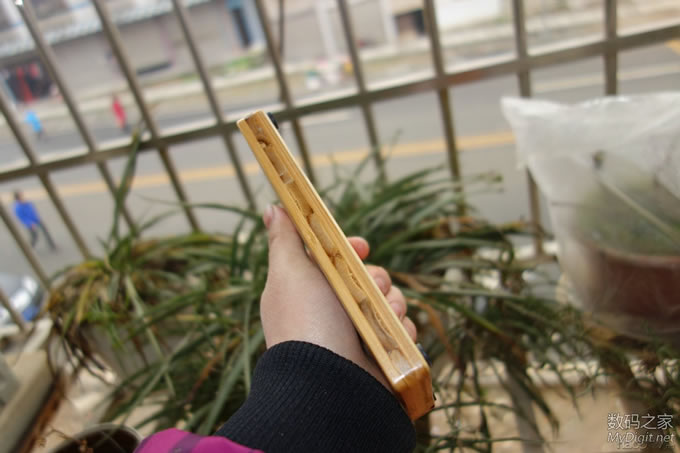

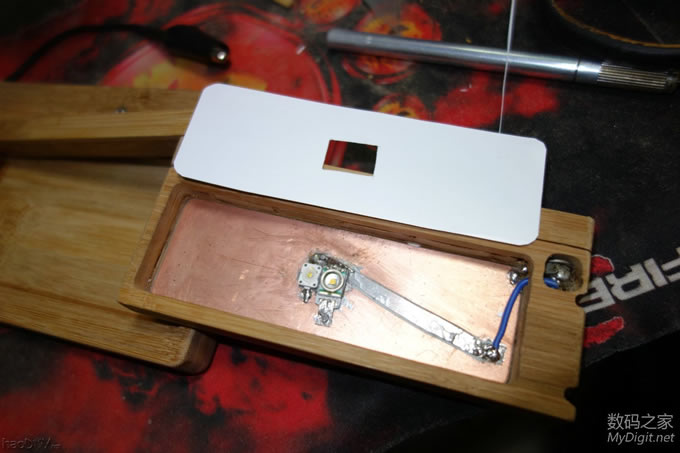

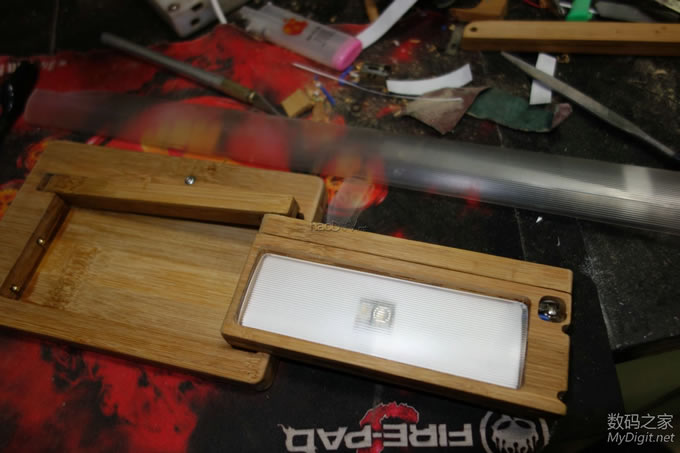

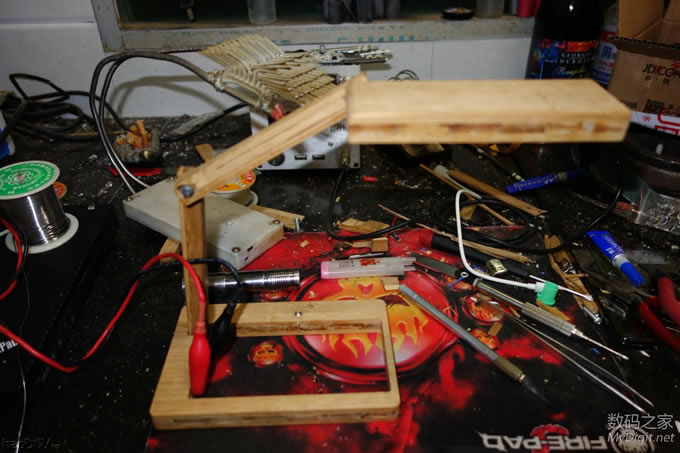

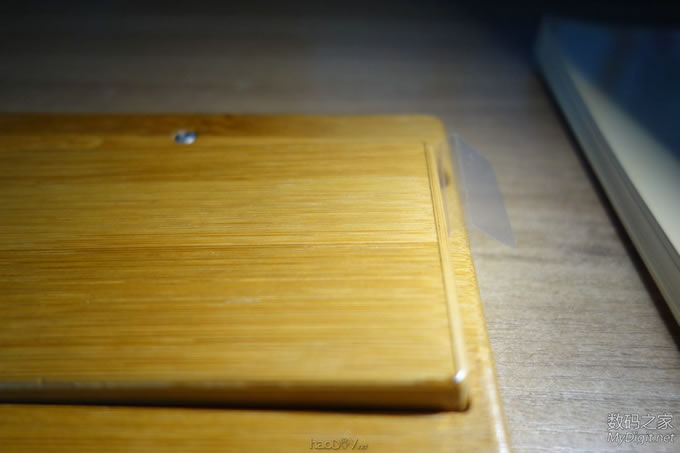

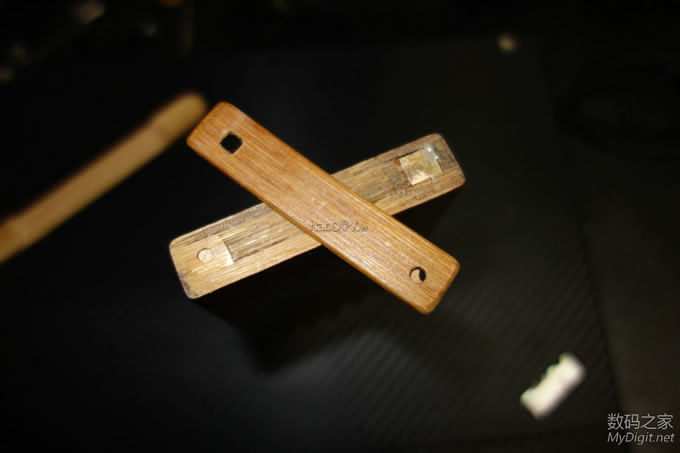

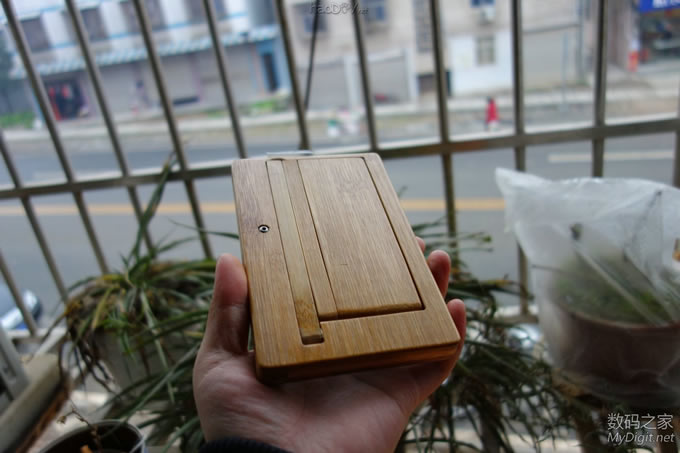

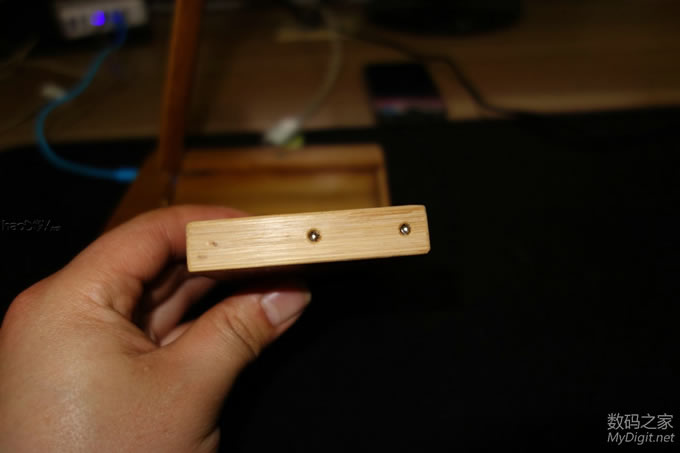

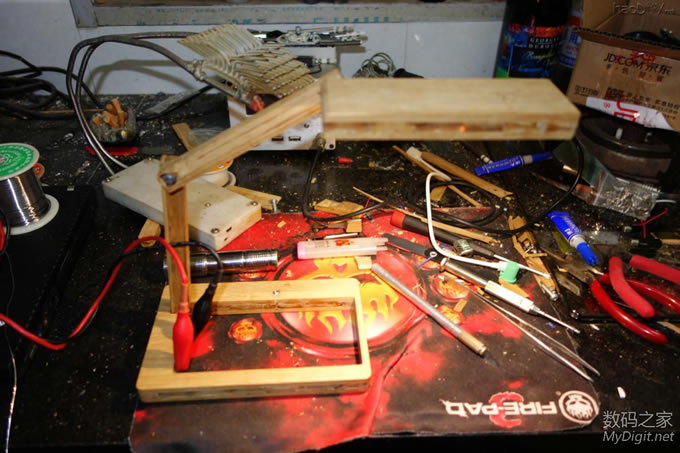

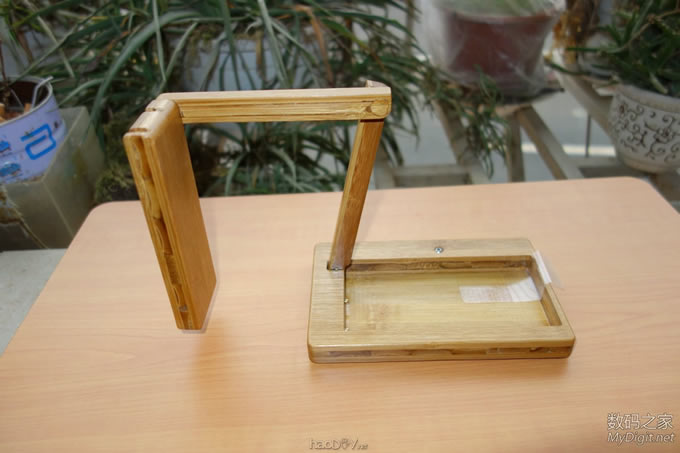

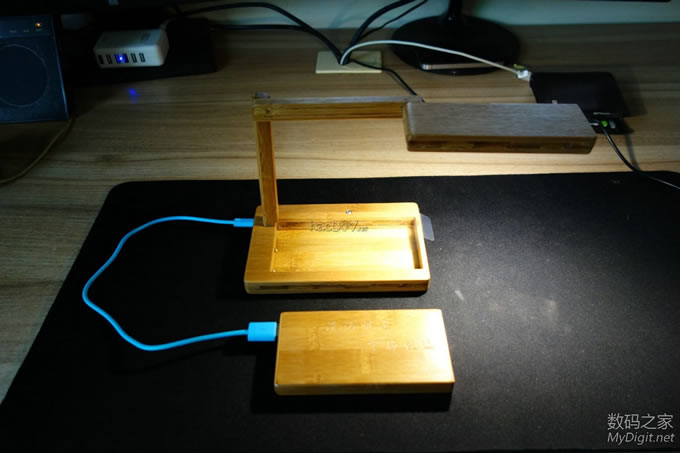

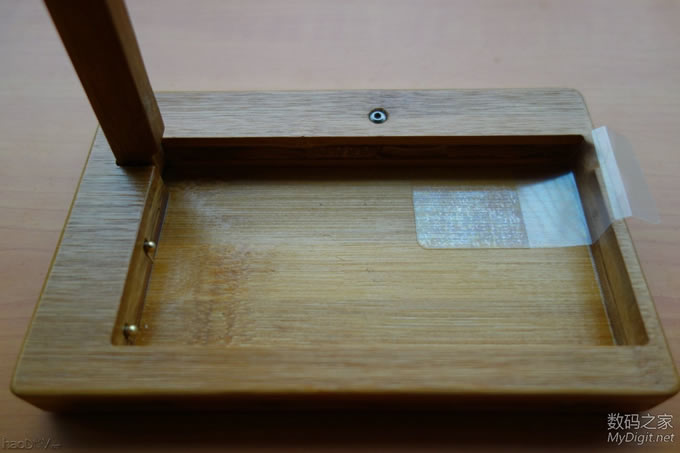

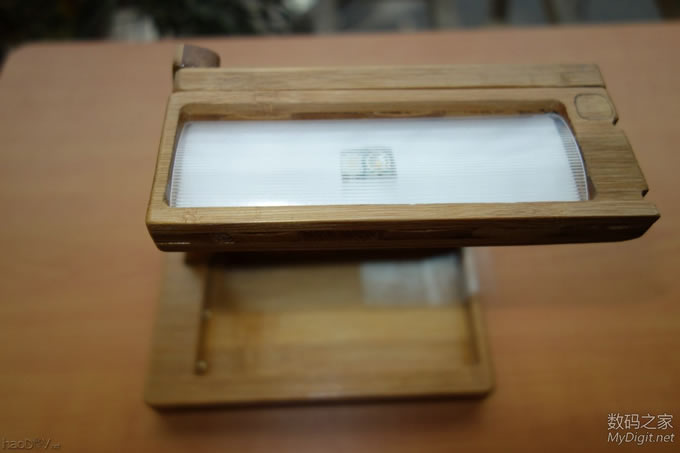

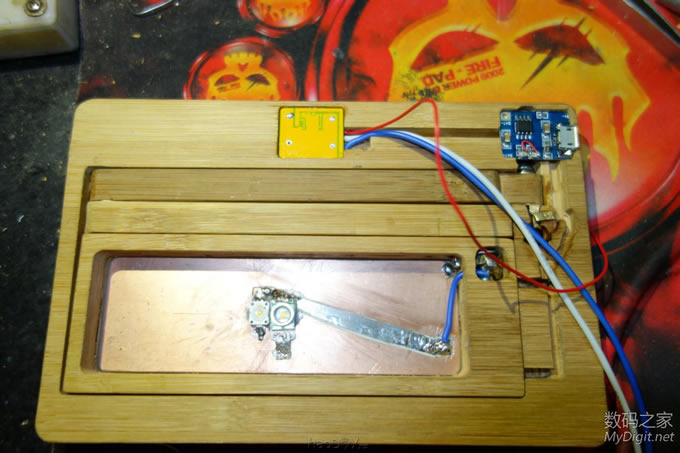

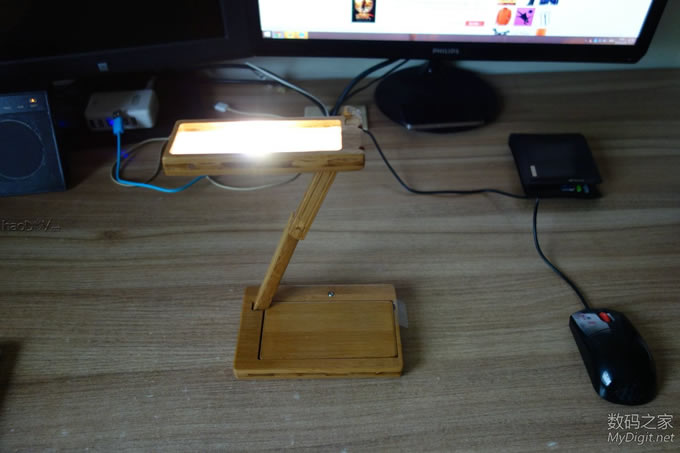

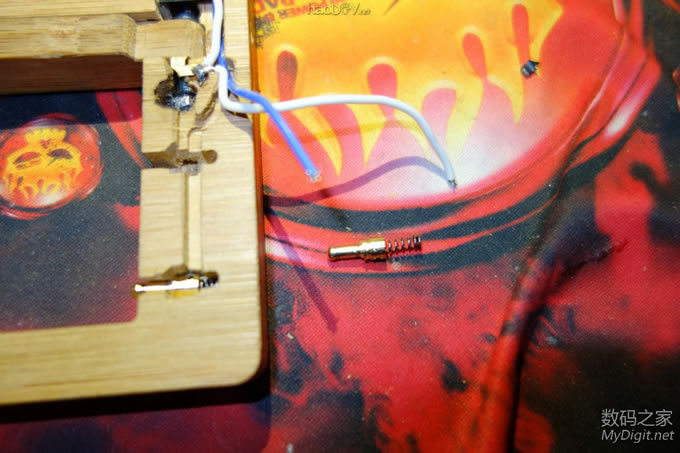

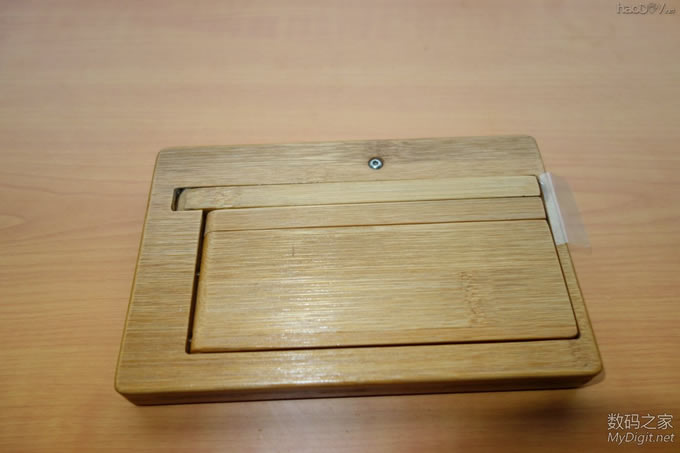

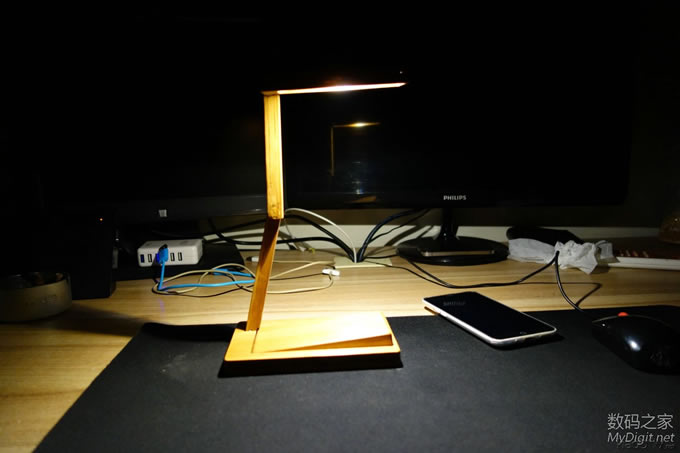

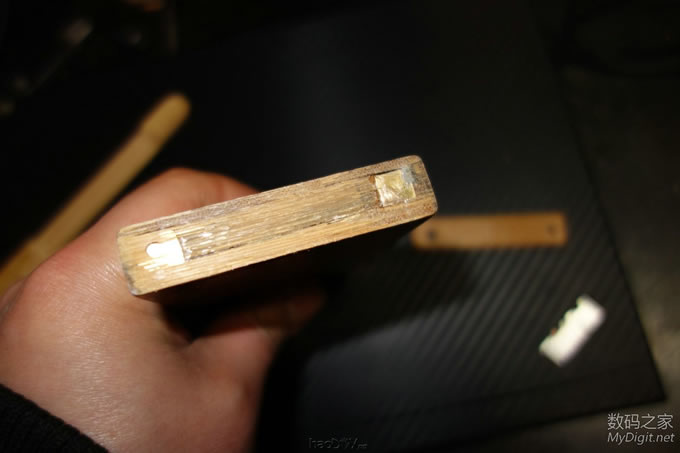

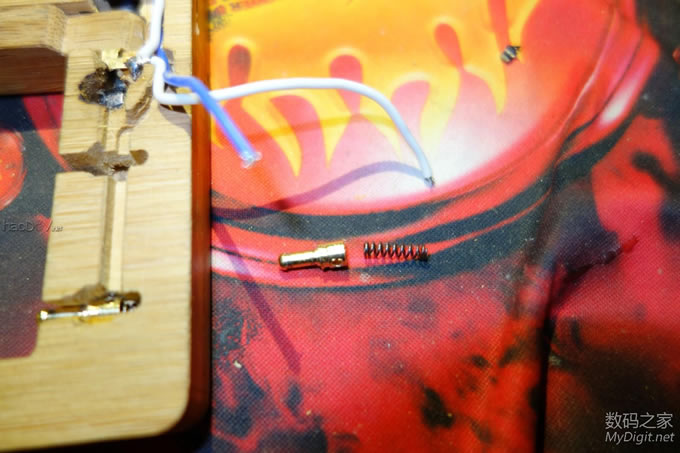

6、电池低电压检测,当电池电压过低后,自动关灯,休眠,保护电池(所以不用保护板都行) 充电兼台灯供电,采用了4056充电板,降低电压减少了7135发热,还能给移动电源充电 ![]() ![]() 接下来是和移动电源的接触触点,弹片触点给PASS接后,用淘宝买的插接件,类似香蕉插,把弹片去掉,问题又来了,找不到弹簧,于是想到了打火机的打电器里有 ![]() 对了,就是这东西,很多人小时候都用过吧,打人那个爽啊! ![]() 暴力拆掉后,弹簧出来了 ![]() 大小合适,完全可行,就它了 ![]() ![]() 开好孔,不让它弹出,上面粘上竹条固定 ![]() 好了,电路部分差不多了,试试先 ![]() 亮了,真的亮了,背景过于凌乱,整个厨房全是灰 然后把底板做好,粘上了 ![]() 灯罩,找不到合适的散光板,想到了屏幕背光 ![]() 正好有拆掉的屏幕背光板 ![]() 剪下白色用来盖住基板,还能反光用 ![]() 又找到一个灯管的管罩,刚好来装台灯里,剪上合适的尺寸,装上去,看起来还不错 ![]() 接下来改造移动电源的触点 ![]() 原来的竹板去掉,重新装铜片 ![]() 由于孔 ![]() 闪亮亮的锡球 ![]() 台灯完成了,喷漆什么的越过,300MA亮度 ![]() 下面多大电流我也忘了 ![]() ![]() 换个角度 ![]() 接下来看看各种姿势 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 假装拿本书试试(4年前的书了 ) ![]() ![]() 看看色温吧,试拍几个物体试试 ![]() ![]() ![]() 这张还原最好,不知道是不是我拍照方法不对 ![]() ![]() ![]() 支架有些紧,所以接下来做了个抽出设计,算是补错吧 ![]() 剪了块透明塑料片,一边粘上。提起来台灯部分就出来了 ![]() 螺丝和孔都打了补丁。。 ![]() ![]() 变形合体,慢慢放下 ![]() 再下 ![]() 合上了,可以装包里带走,不占用很多地方 ![]() 底座贴了4颗3M胶垫,本来想用透明的,太厚了 ![]() ![]() ![]() ![]() 和没蓝比比大小,真的大不了多少 ![]() 只是厚些,哈哈,整体在16MM左右 ![]() ![]() 忘了拍外部供电照片了,补上 ![]() ![]() ![]() |
