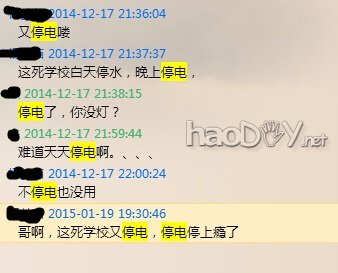

接上次自己挖的坑：坑爹的砧板DIY竹壳移动电源 有因必有果，果就是台灯，因呢

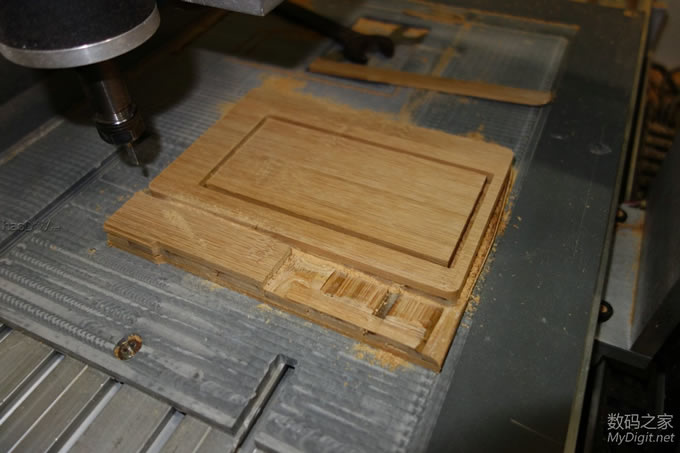

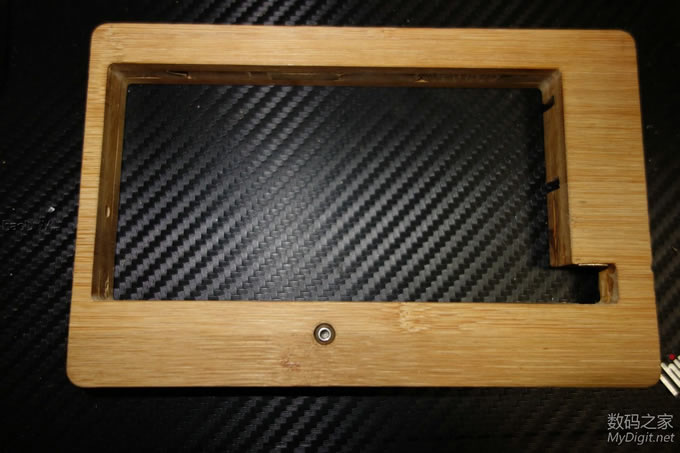

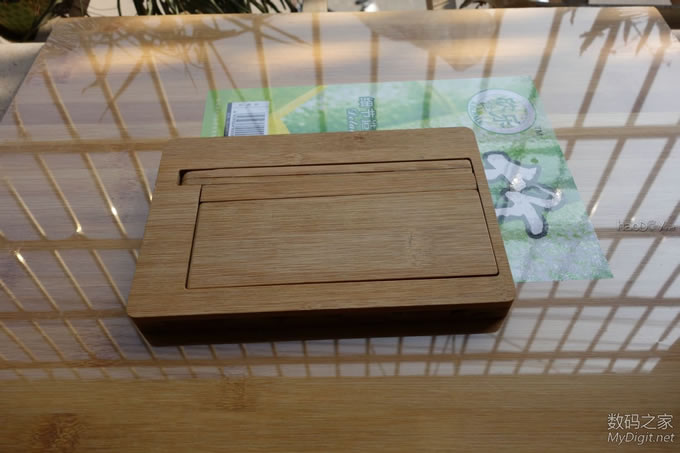

然后楼主就想DIY一个台灯，也想过直接淘宝买金属的台灯。 不知道哪天，冒出个折叠可移动电源多用台灯的想法。于是楼主的大脑开始高速运行，经过几天不断排除重建，大脑构思出下面的产品。很是伤脑啊，不过更伤脑的还在后面，各种新问题。。 不多说了，各种问题各位一边看图一边听我慢慢道来 首先是台灯整体，一开始打算用最觉见的，可折叠不可收纳设计，PASS,然后就是可折叠，折叠起来后和台灯底座一样大小，就是双层设计，PASS。最后想出了可收纳到本体内，可插移动电源的设计，也就是以下设计（此前两种想法都是固定电池） 如下图，中间雕去的部分为收纳台灯折叠部分和放移动电源用的

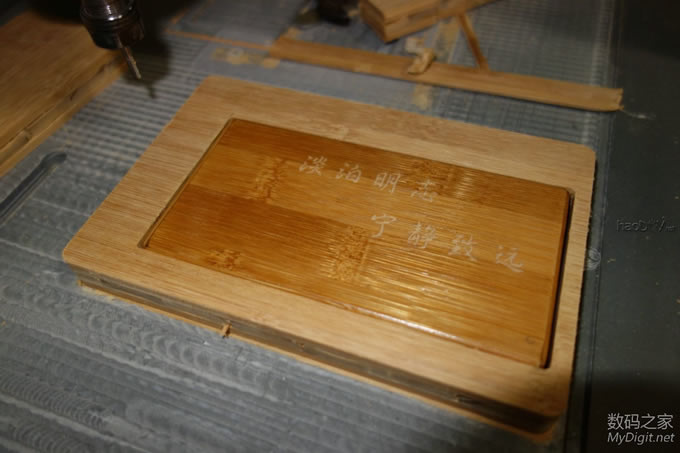

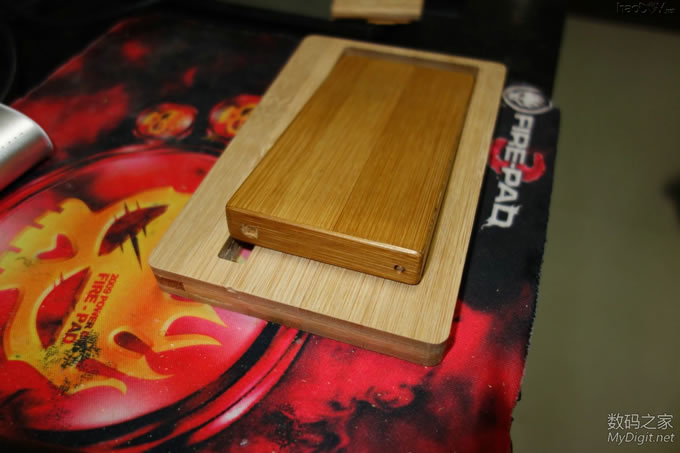

之前做好的移动电源，放进去，可以看到框架比移动电源大一圈，这也是为了容错和插拔。

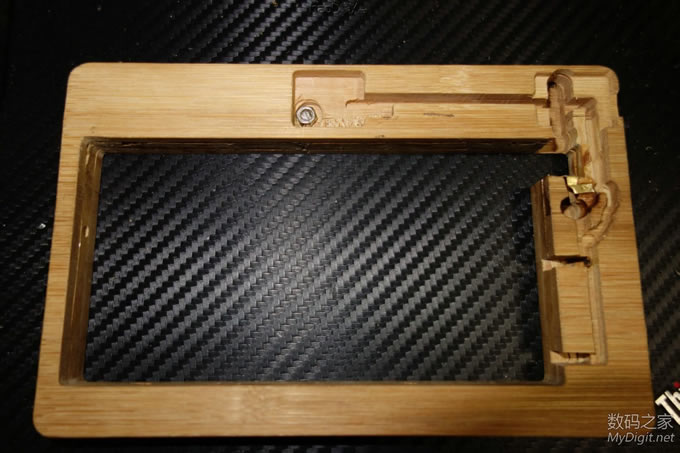

接下来雕了个支架铰链位，大家看到移动电源后面两个孔了吗，那是电池触点，设计的时候没考虑到，所以刚好在支架铰链位置，所以还得重做移位。

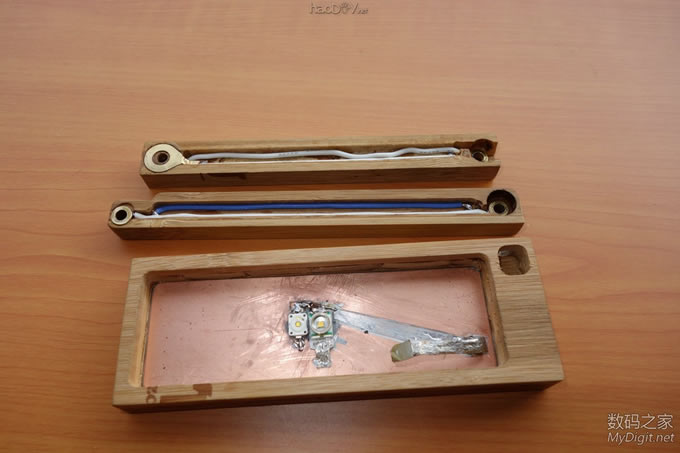

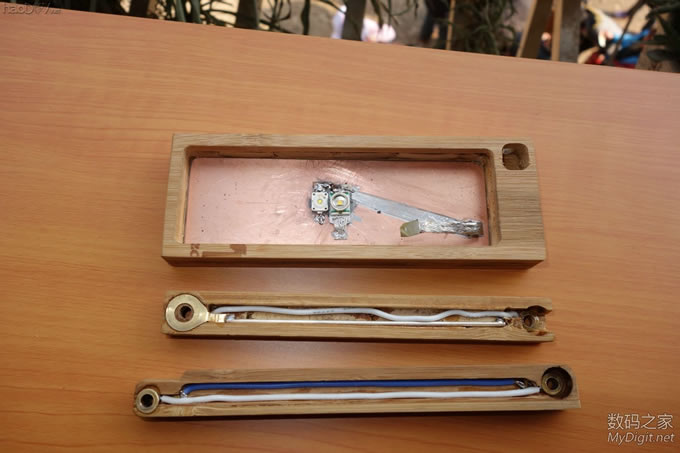

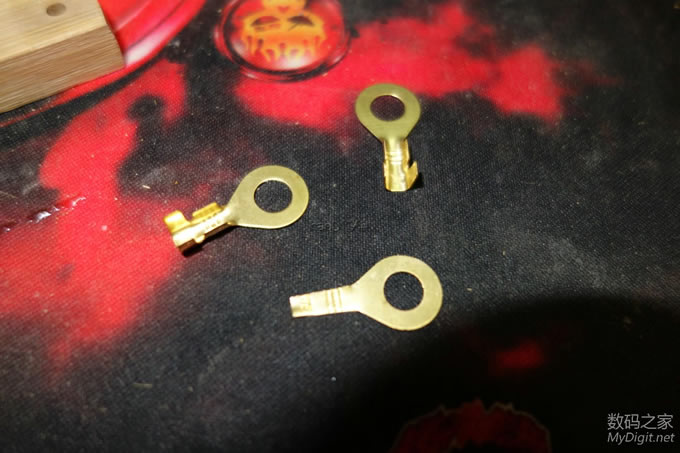

在做支架部分和灯框部分的时候忘拍图了，所以没图，哈哈 支架厚度为10MM，14MM高，共两根。 为了支架转轴结合部分的供电，也伤透了脑筋，一开始 想的是用线，问题来了，就怕转几圈后线断接，还有长时间扭动，也会坏掉。 然后就想到下图的方法，两个环型铜圈结合部分一边一个（本来想一边环型铜圈，一边弹性触点的，难度大，所以。。。）。
如下图，把多余的脚剪掉

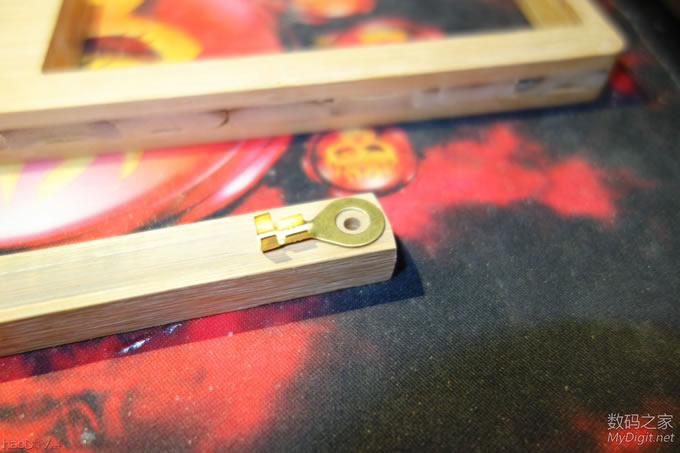

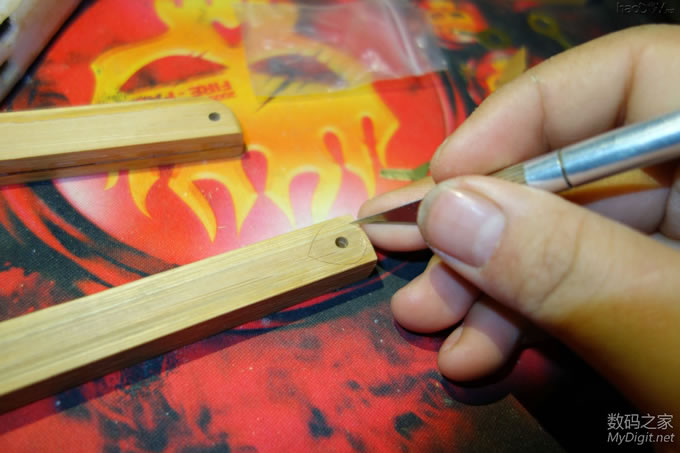

然后放竹上刻记号，再挖出一定的深度，然后粘起来，这样不会偏位，而造成短路

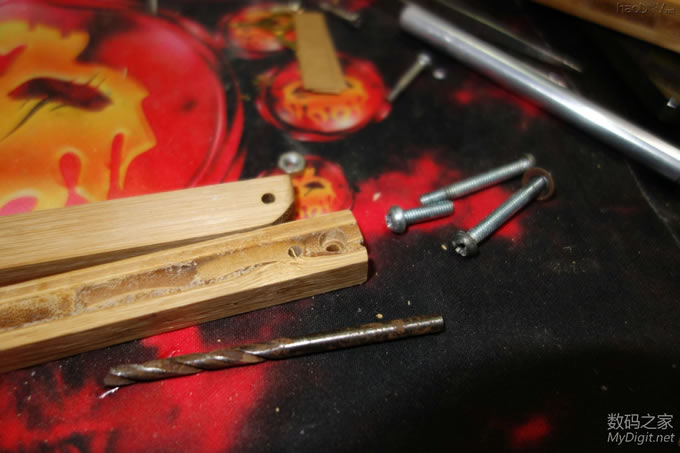

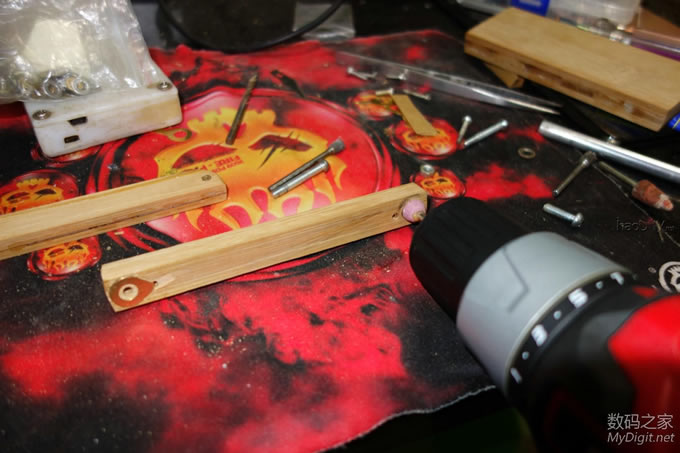

铜环折叠90度，支架上打孔把多余的极片放进去，固定再次加强 然后是连接支架，找不到长些的M3螺丝，找来些旧的M4，还有钢弹垫，铁垫片
大有上场，沉默好久了，终于有用处了，按原来的M3孔扩大成M4的，然后再扩大把螺丝沉头

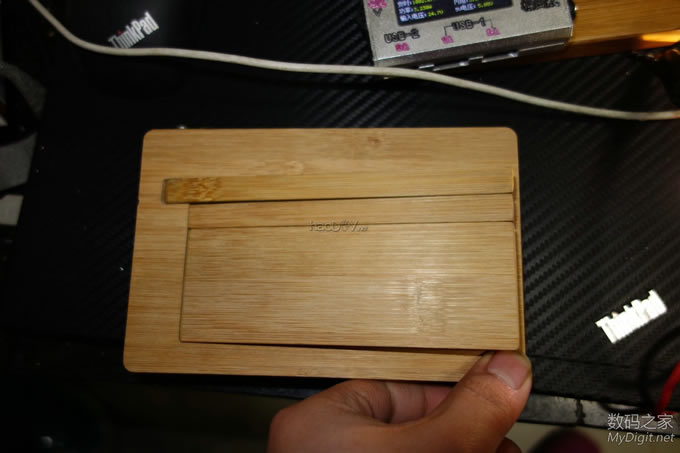

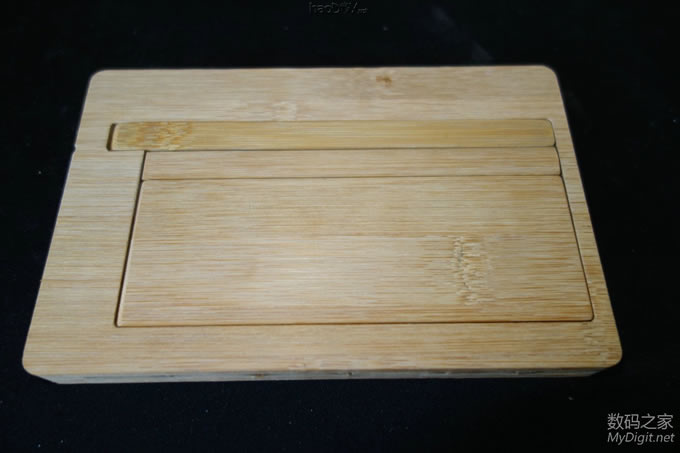

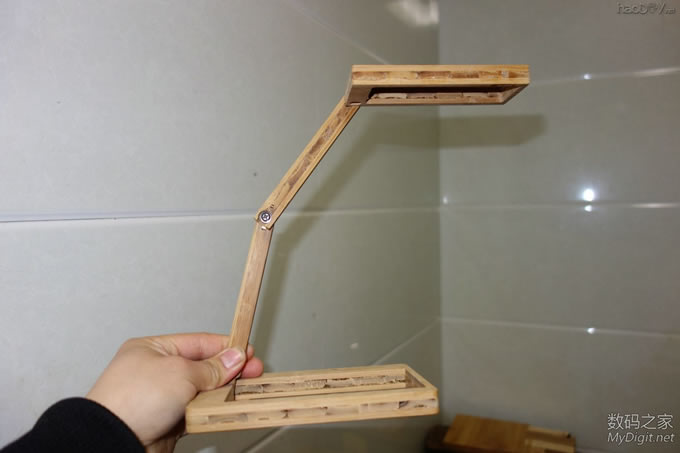

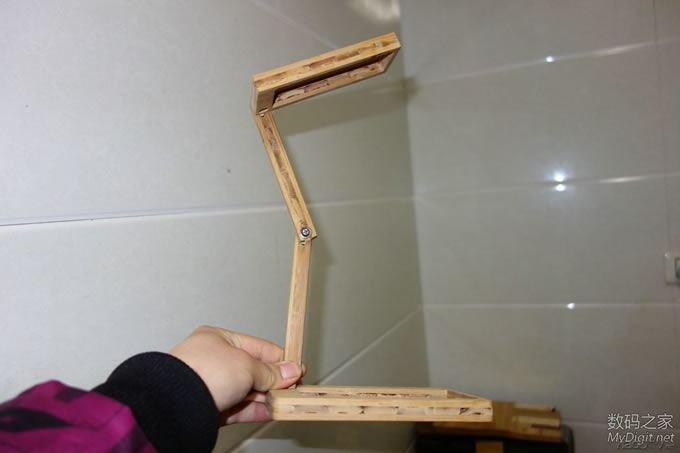

先来看看整体，大概就这样子，看到最长的那根支架了吧，刚好中间是两半，很不好看，所以再买块砧板，这次在本地买的，18大元，哈哈，比以前的大一半，以为赚到了

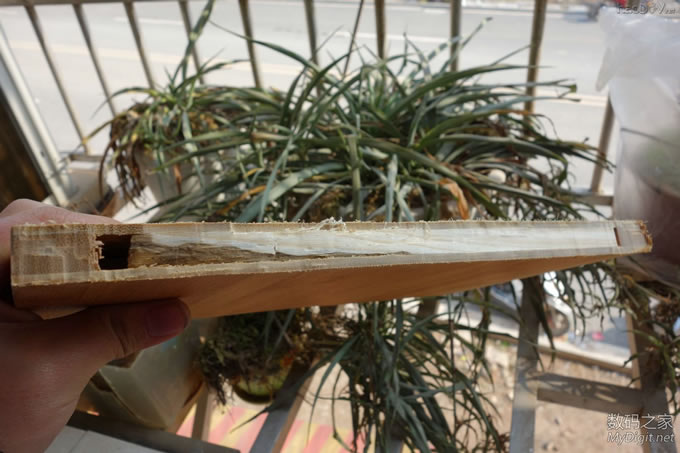

结果没有最坑，只有更坑。人家空心，至少用了竹子，但你这直接换成木板了。

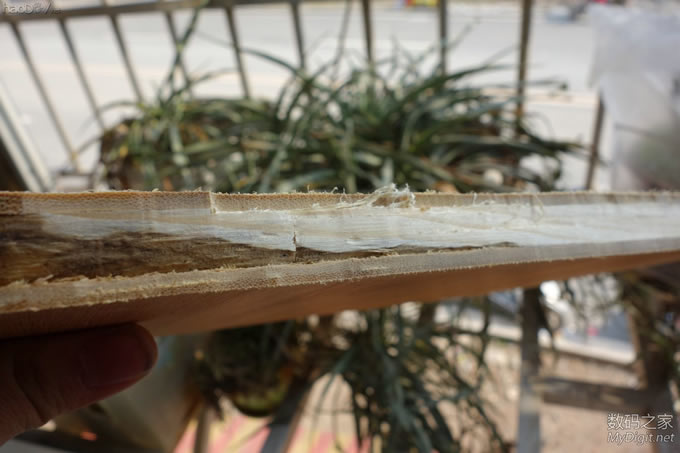

看看，货真价实的木板
木板就木板吧，反正我用的不多，切下一块长支架，再做个底板就行

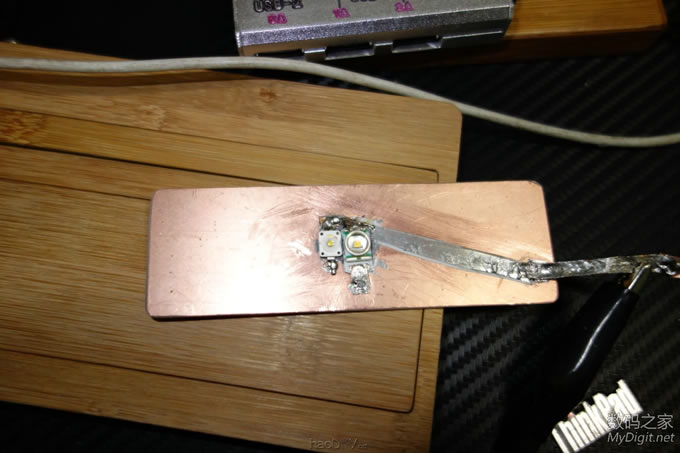

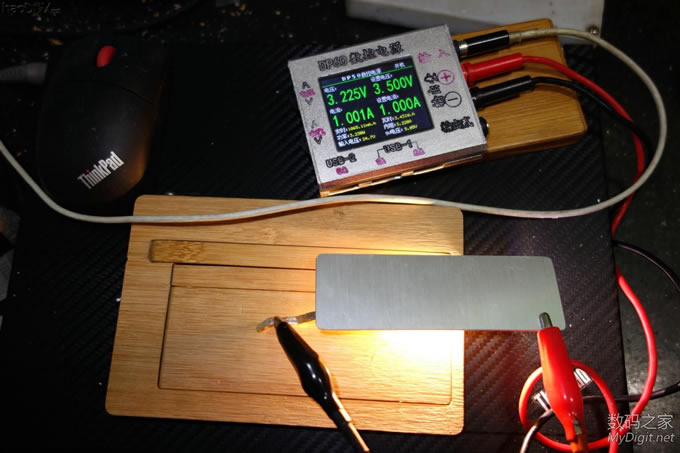

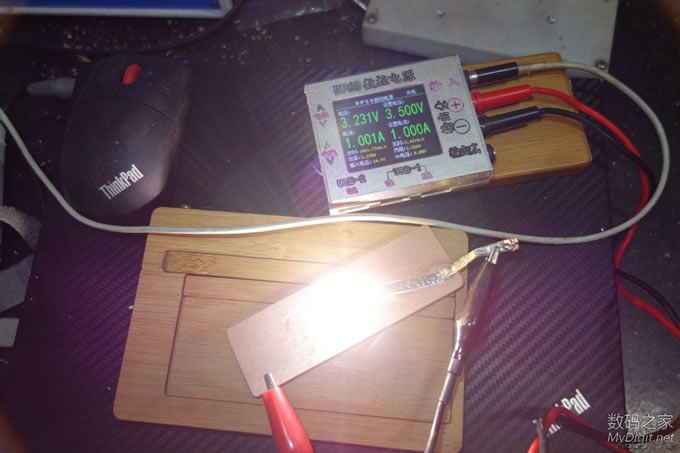

主体部分还未完成，先把灯光搞定吧，本来打算用一颗LED的，但要么就很白，要么就很黄，好吧，黄白结合，来个双色温，1A电流下，3W多点了几个小时，由于使用的是铝基板，所以温温的，散热没问题
上面太闪眼，背照一张

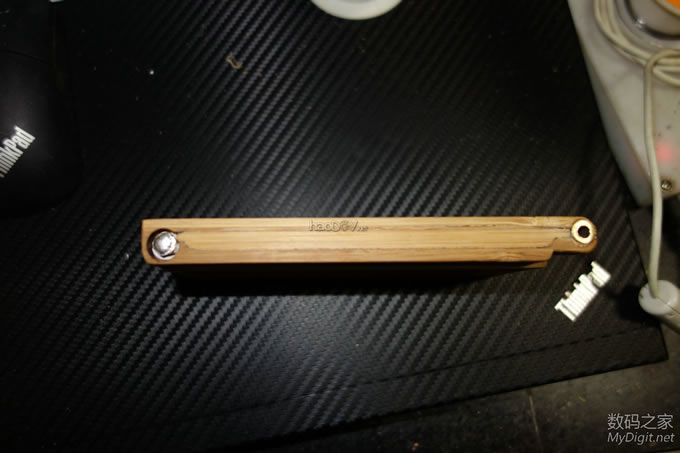

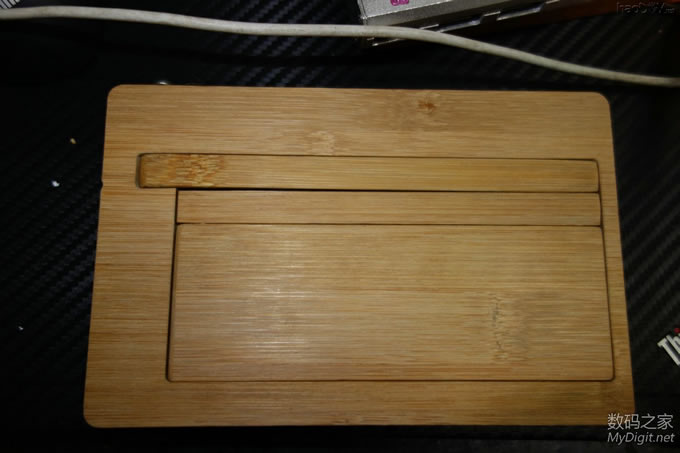

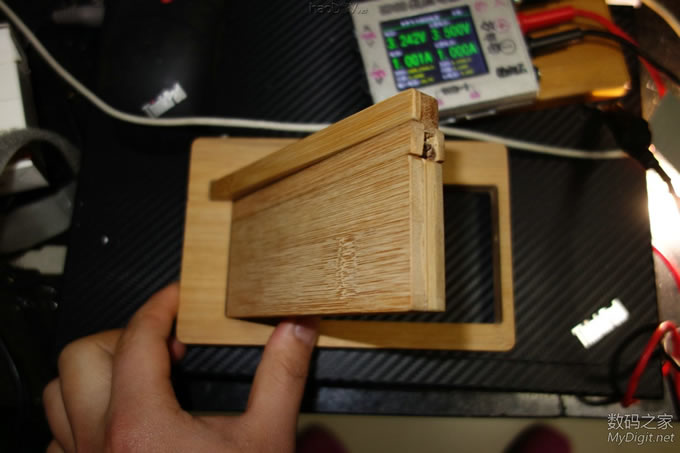

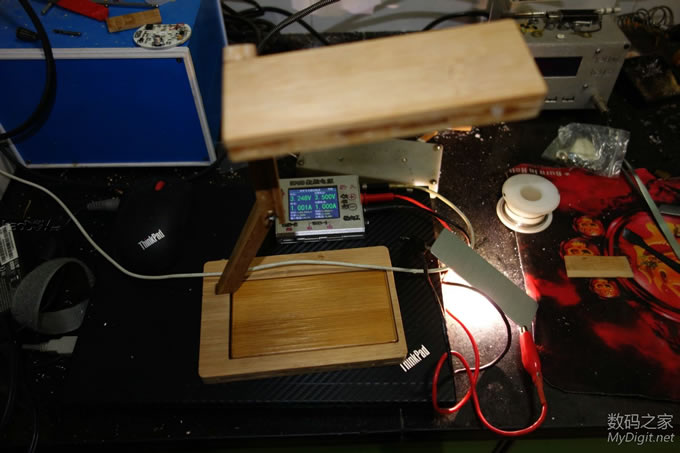

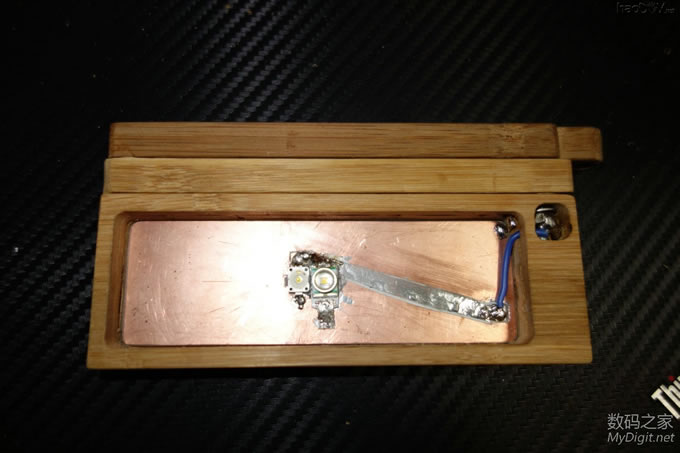

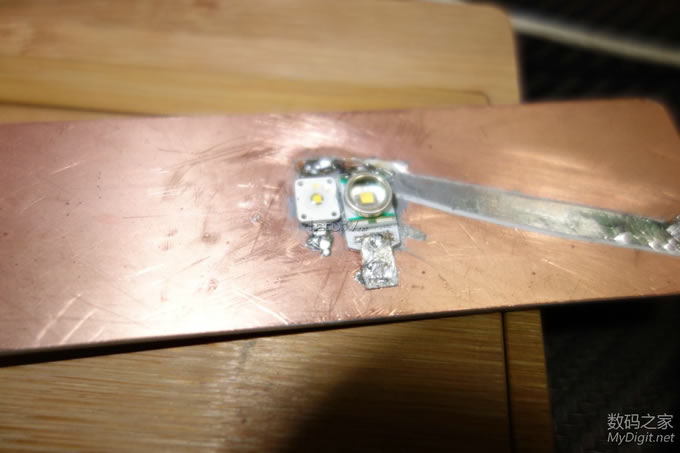

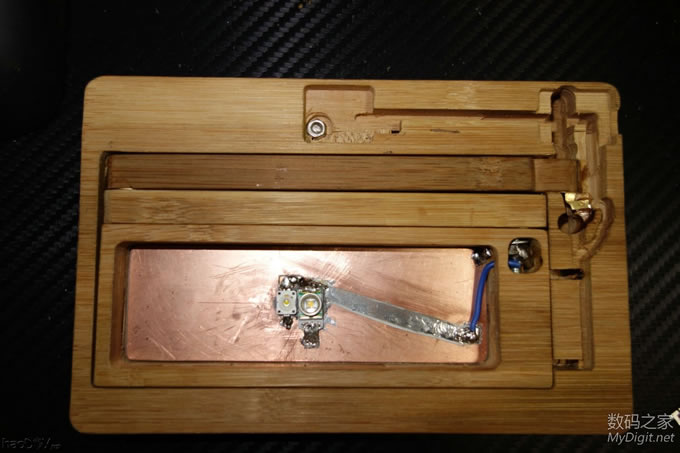

本打算LED的散热部分直接焊在铝板上的，最后失败，直接加信越散热胶吧。（锡是焊到铝板上了，可是LED焊不上，搞坏一颗。）  那颗大的是Q5，成品带铝基板的，让我剪小了  接下来又开始主体工作  先试试开合   各种角度，360度都没问题    支架连接差不多完成了，看看走线，是不是不太美观    接下来处理底座，为各种板线留下位置，看在中上的那颗螺丝了吧，那就是开关，本来打算用竹做的，麻烦，直接螺丝吧，也不差  正面看看  开始合体了   支架等等全装好（装好就拆不开了 ），然后开始电路，走线  先说说灯控部分，内容来自原创作者AP（给了我十来个套件） 电路部分，用了PIC12F629，最便宜的PIC，由于该PIC不带AD，好在对锂电的检测不需要很精确，只需要分成7档就可以，因此使用了电压比较器；PIC另一个问题就是没有内部基准电压，因此外部需要整一个1.8V的基准，实际测试发现，使用最早的低压（2.0~2.4V)的绿 发光管，在极低电流下，呈现1.8V稳压管的特性，因此选用一个LED当基准；考虑到电路需要极低的休眠电流，因此使用一个IO口给基准供电。 由于是台灯专用，考虑到保护视力，因此排除了PWM方案（容易产生频闪），采用了线性方案，就是大家常用的7135，三个PIO口分别控制三路： 1路：MOS管+电阻限流 100mA左右 2路：1个7135 1W 350MA 3路：2个7135 2W 700MA 考虑到DIY台灯最费劲的就是对外壳的改造，因此在设计上，只设计了一个按钮，也就是说，DIY的时候，只需要在外壳上钻一个空，用热塑胶固定一个按钮即可，非常方便； 剩下的就是软件的事了，软件非常复杂，实现的功能如下： 1、 直接按 进入 开灯 ------ 关灯 ；关灯时休眠电流极小，微安级，没测；此处开灯时，灯的亮度由下面设置状态决定。 2、休眠状态，长按，进入设置状态，单击按钮，切换下面8种工作状态；设置完成后，长按退出到普通状态， 1）100mA 2)350mA 3)350+100=450mA 4)700mA 5）700+100=800MA 6)700+350+100=1150mA 7）强光闪烁 8）锂电池电量：闪7下停1下表示满电，闪1下，停很长时间，表示没电，因此，连续闪烁的次数表示剩余电量 3、长期不用，在1步骤中，开灯时，长按按钮，进入锁定状态，锁定状态后，按按钮将不开灯 4、锁定状态下，双击按钮解锁开灯； 5、考虑到是锂电池供电，因此有人会忘记关灯，导致电池耗尽，因此，设置了半小时亮灯的延时（大电流，高亮时缩短时间）； (责任编辑：admin) |
