俺爹晚上总爱起夜，但是处在卧室里的厕所装了一盏俺自制的12WLED灯。平常不觉得亮，但在深夜竟有些刺眼。只要俺爹一开灯，“便有妇人惊觉欠伸”，然后俺娘就起的早，早上天刚蒙蒙亮就要把我从被窝里叫出来。
为此，俺做了一个自制红外感应闪烁灯，再也不怕常亮失去提示能力！发现没什么卵用。怎么办呢？究其原因，还是灯太亮导致的！为此，俺又做了个照明的小灯。

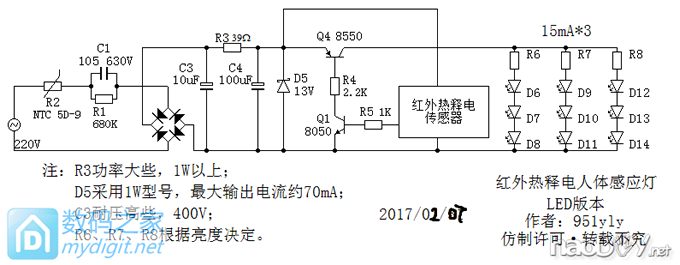

电路特别稳定，近4个月以来没有出现任何状况。电路图如下图所示：


在实际应用中，采用474/630V电容，LED只有一组，用1K+150欧限流。
电路原理：
前面的阻容降压大家都非常熟悉，就是接了一只NTC做保护（实际安装的时候俺也忘了装了）。
然后在后面的电阻电容为后面的电路提供了强有力的电源保障。接大电阻的目的实际是为了保护稳压管，减少发热。实际取值可在20-100欧内取。
再然后的两只三极管，组成一个开关电路。
不用一只三极管的原因是上次做实验的时候不太稳定，这种方法非常可靠（注：在R5后面有一只1N4148，画图的时候忘了）
最后就是红外热释电探头和LED了。在红外探头上要装一只光敏电阻，让它白天的时候不再发光。
实际制作图：

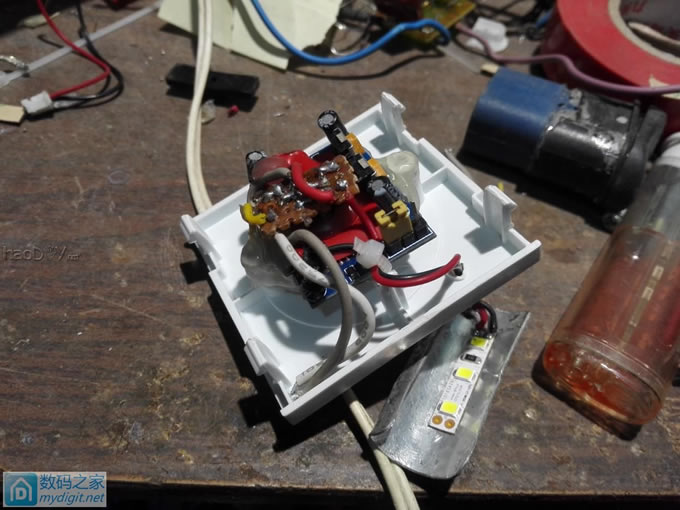

主板的摆放

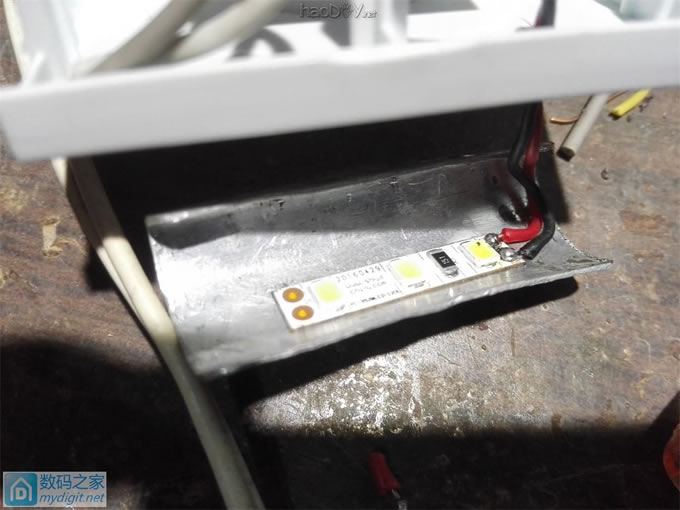

小灯条的安装，这个灯条后面自带3M的胶

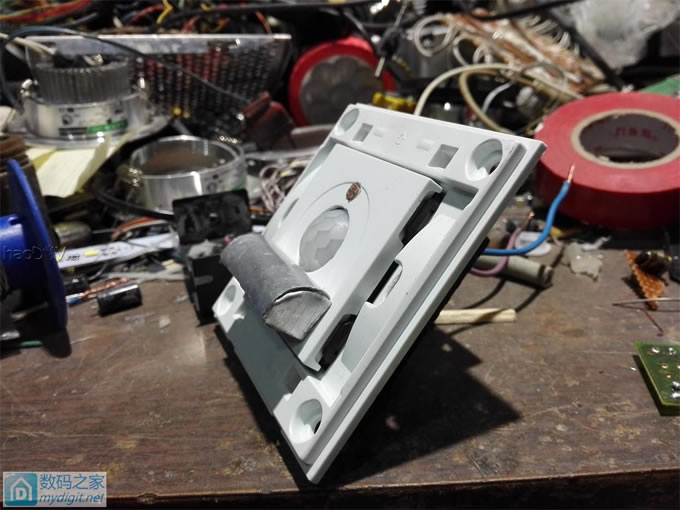

安装完毕后的正面图

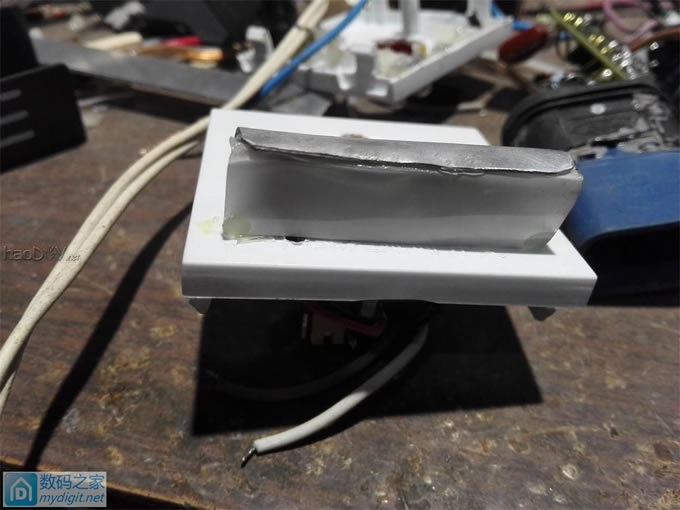

底下安装有磨砂片，来自于一块报废液晶


灯珠并不是朝下照的，而是朝墙

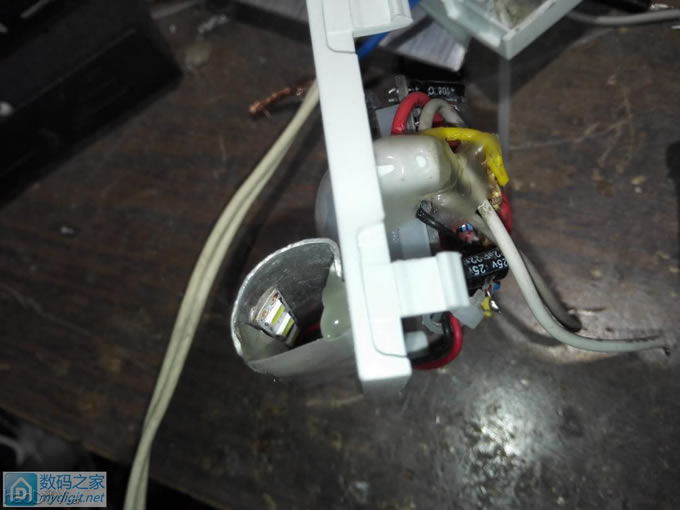

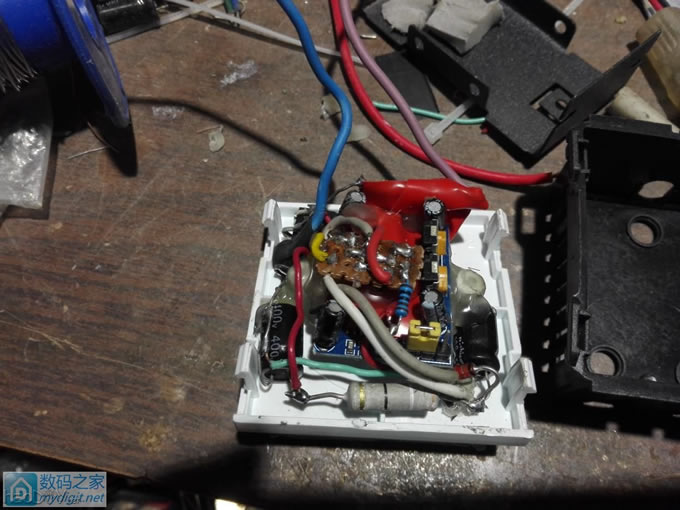

安装上整流滤波稳压装置

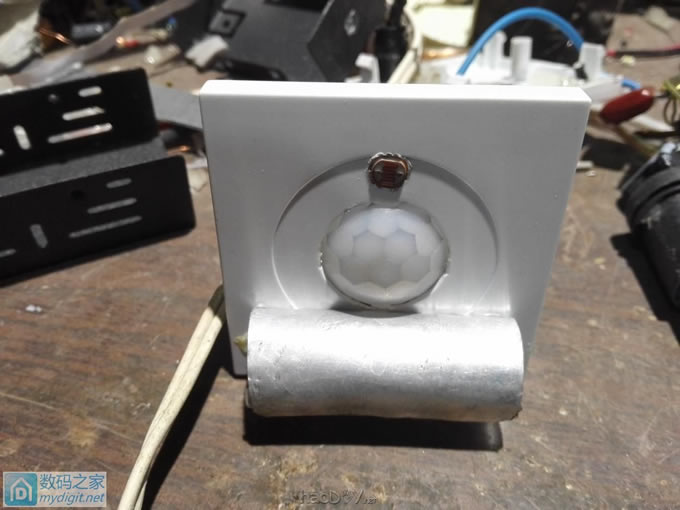

最后成型模块

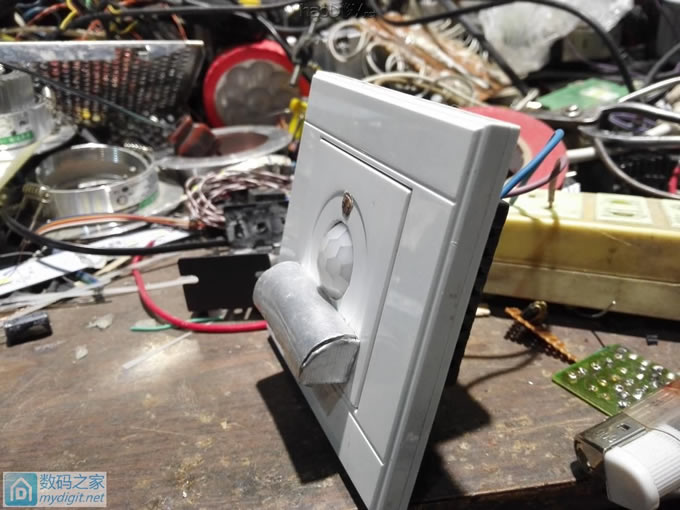

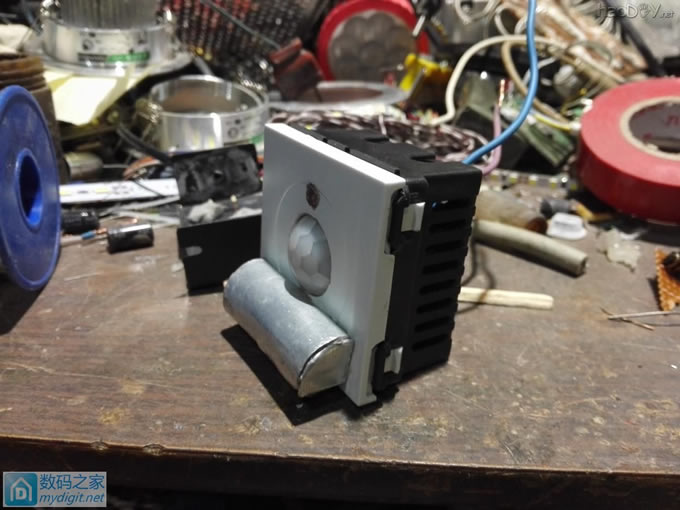

安装上外框

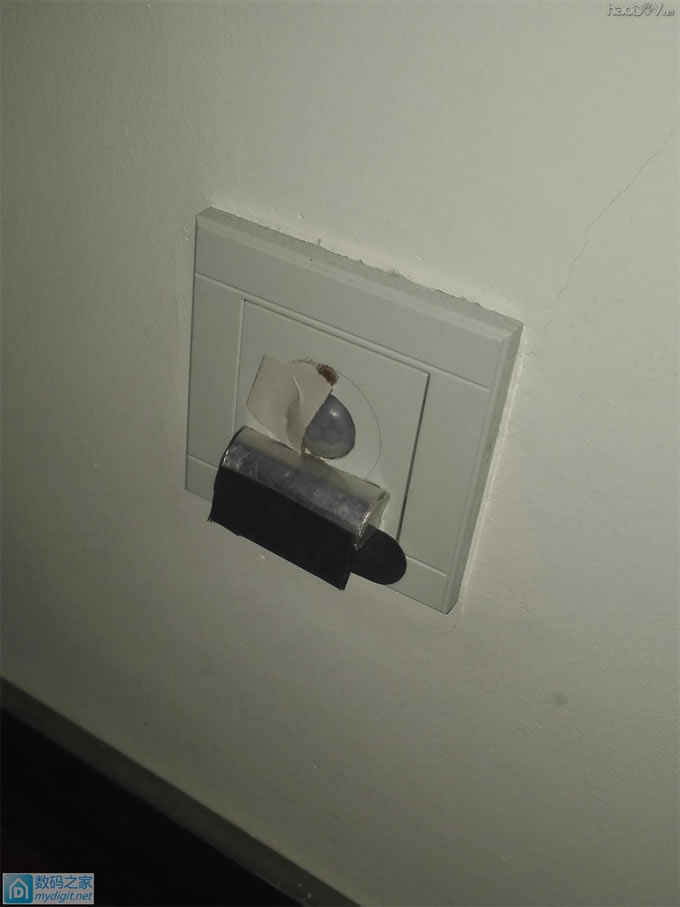

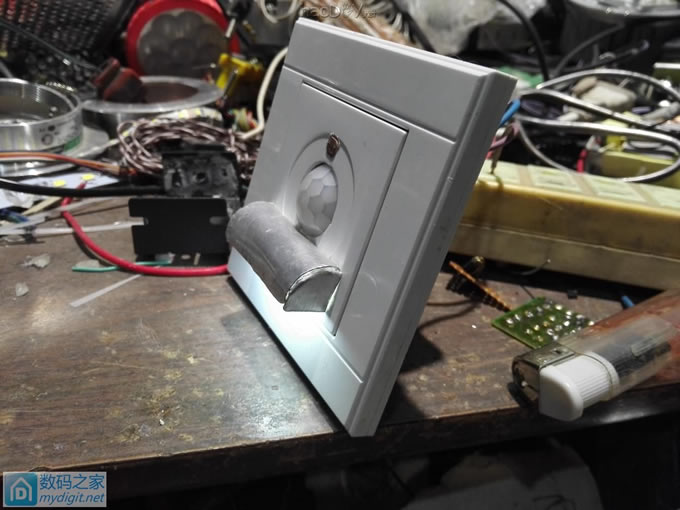

最后安装图

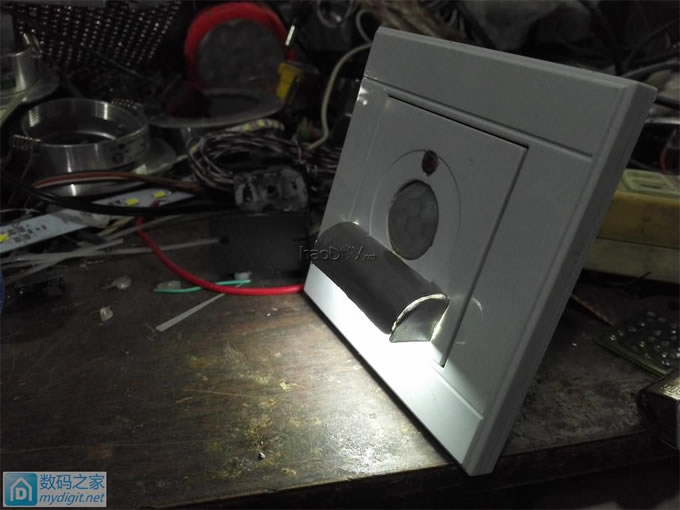

点亮图（有光，但较暗情况下）

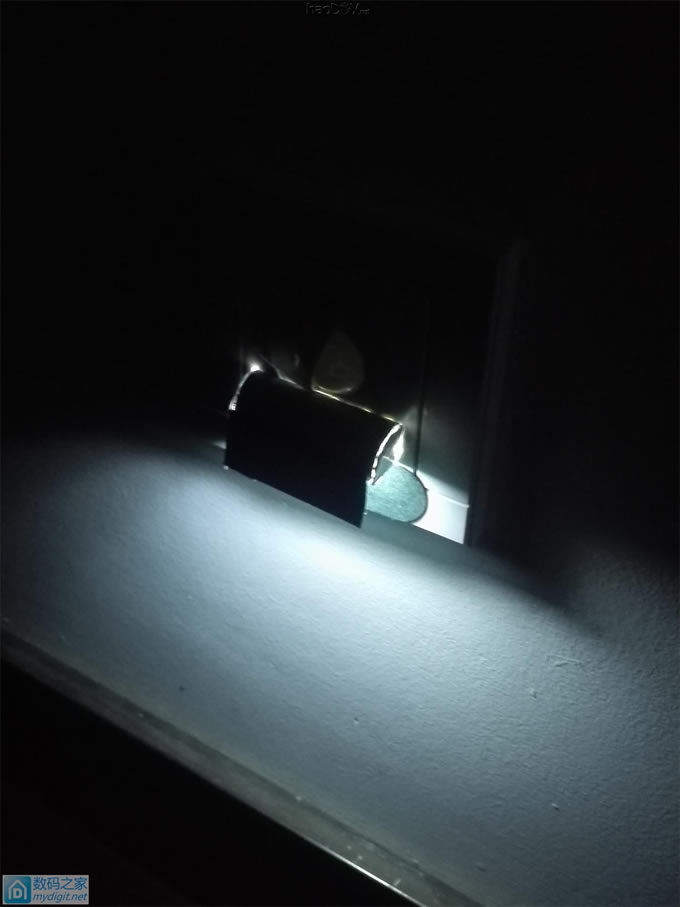

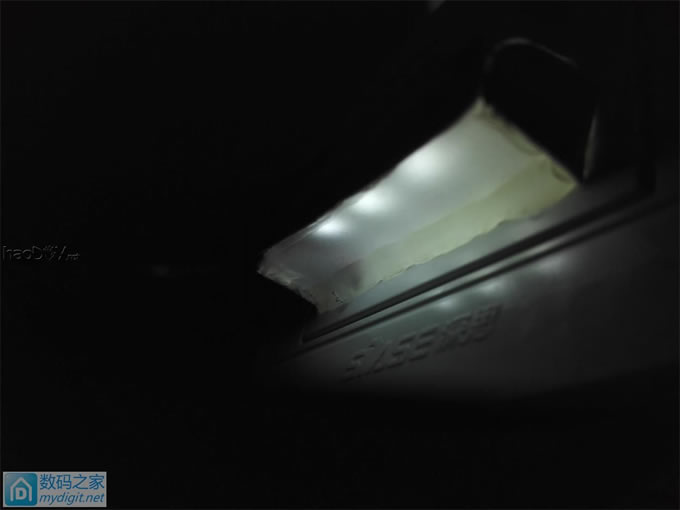

全黑的灯珠点亮图，可见亮度并不高，适合在夜间使用


最后灯下的身姿


全文完，实际使用非常可靠，欢迎仿制

哦俺的天那，在论坛里遨游了这么多年，第一次被设精高兴，非常高兴将来还会有更多更好的作品发布在坛子里，欢迎大家多多支持


[ 此帖被951yly在2017-02-07 20:06重新编辑 ]

占一层发使用图


实际效果不错
