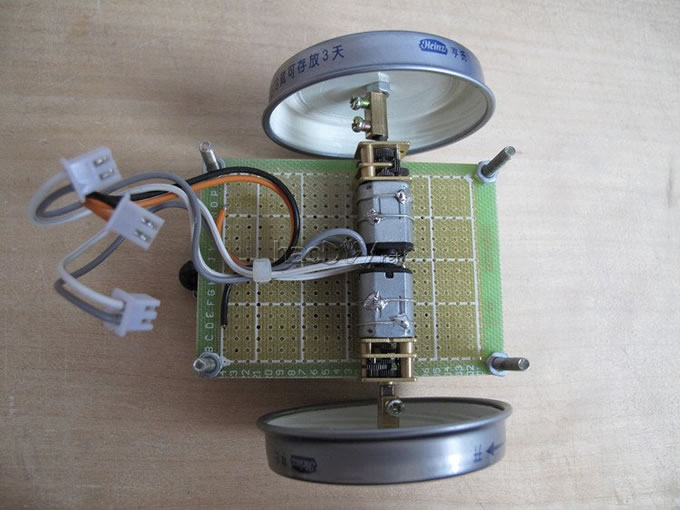

把减速电机稍微靠前，固定在一片洞洞板上。这里电机是用铁丝缠绕并焊接固定的，简单点也可以用热熔胶固定，或者用薄铁皮做一对箍子，配合螺丝固定好电机。如下图D。

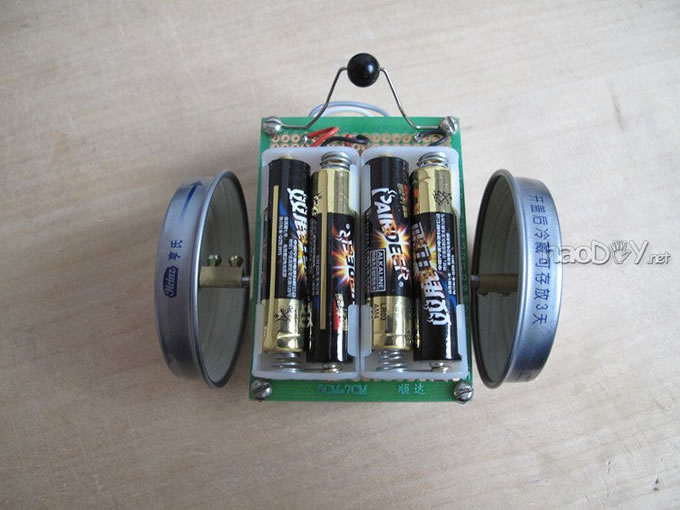

尾轮靠后用螺丝固定在电路板下方。电池仓直接用双面胶贴在洞洞板下面。如下图E。

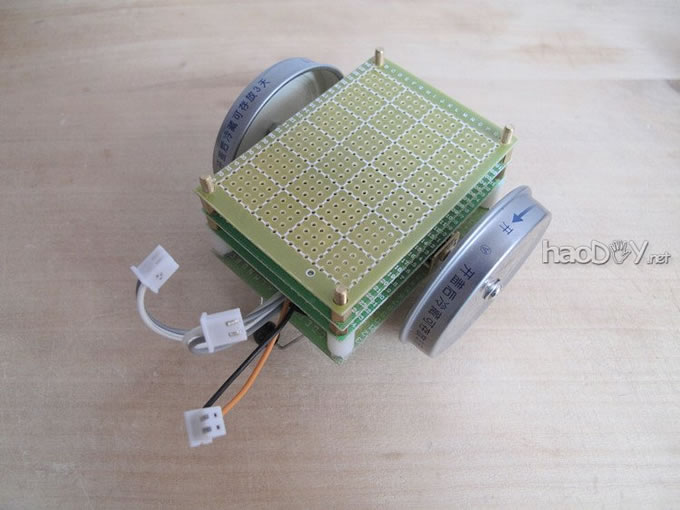

我是用的是5X7厘米的预制洞洞板，四角有安装孔，借助铜螺丝可以很方便的一片片叠加起来。把电机和电源都单独引出接头，方便将来和上面控制板的连接。如下图F。

这样，一个基础小车的底盘就做好了。5X7厘米的洞洞板上有足够数量的焊盘，将来还可以用它做单片机小车，换不同的控制板，实现不同的用途。很方便吧？

二，制作循线控制板

这台循线小车是由模拟计算机控制的。模拟计算机是用电流、电压等连续变化的物理量直接进行运算的计算机，由运算放大器构成核心器件，运算过程不存在模数-数模转换和编程算法的问题。

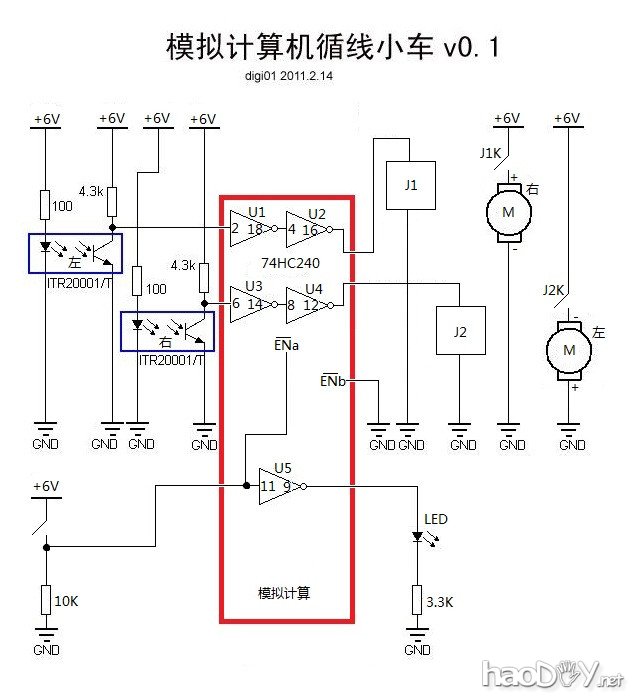

线路图：

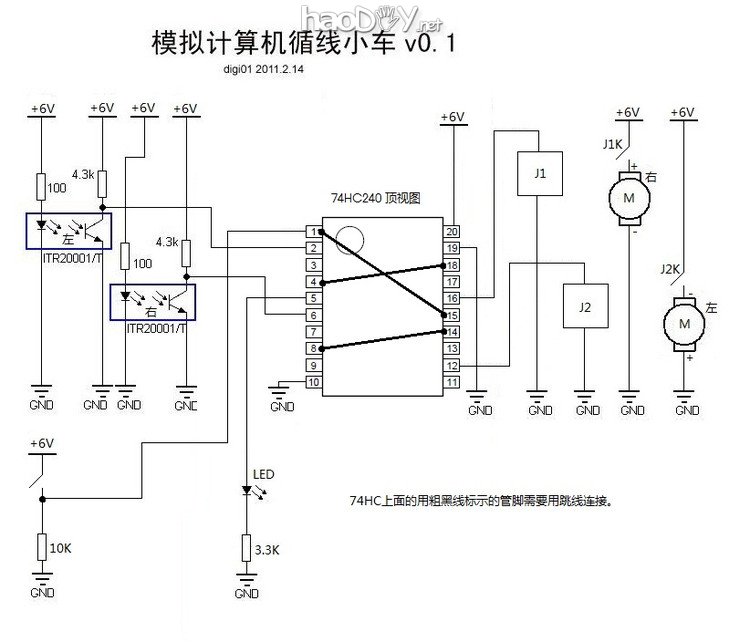

芯片接线图：
