舵机主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机发出讯号给舵机，经由电路板上的 IC判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回讯号，判断是否已经到达定位。位置检测器其实就是可变电阻，当舵机转动时电阻值也会随之改变，藉由检测电阻值便可知转动的角度。

　　厂商所提供的舵机规格资料，都会包含外形尺寸(mm)、扭力(kg/cm)、速度(秒/60°)、测试电压(V)及重量(g)等基本资料。扭力的单位是 kg/cm，意思是在摆臂长度 1 公分处，能吊起几公斤重的物体。这就是力臂的观念，因此摆臂长度愈长，则扭力愈小。速度的单位是 sec/60°，意思是舵机转动 60°所需要的时间。

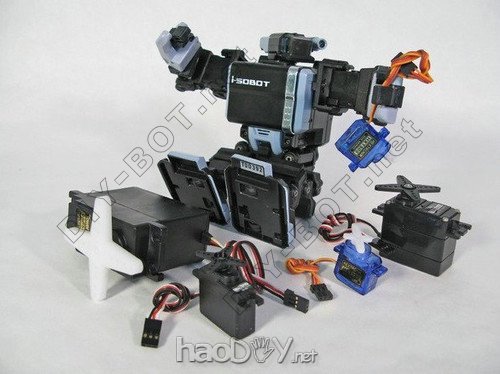

　　isobot机器人玩具和不同大小的舵机
