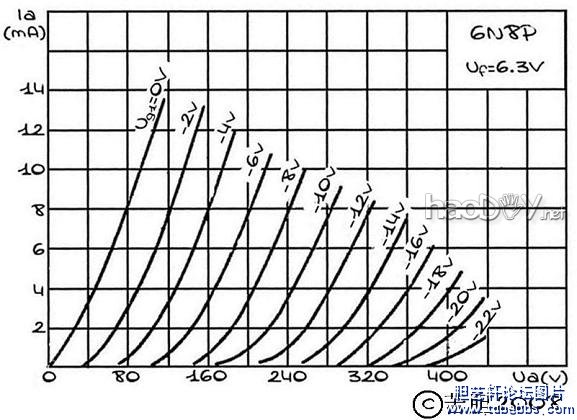

41(mA),0.041×0.041×32=0.053792=54(mW) 2)300Ω:680Ω并联300Ω=208.2Ω,208.2+650=858.2Ω,28/858.2=33(mA),0.033×0.033×300=326.7(mW) 试着用戴维南定理对电路进行等效,即将电压源短路,电流源开路,直接计算电阻混合电阻: 等效输出阻抗显然有650Ω并联680Ω=332Ω,此时可以看出,和1/s的值差距还是很大,而32Ω状况下,差值也很大。 这个电路是直耦方式,那么6N5P的栅压Ug就应该是6N8P的屏压Ua,也就是说,6N8P的Ua=100-20=80V。 现在来选6N8P的工作曲线 ![]() 现代音响设备的音源部分的输出电平通常在1.23V rms,为了保证信号的不失真放大,我们可以选择6N8P管子Ug=-2V这条曲线,当Ia=3mA时,Ua=80V,Ug=-2V,符合设计条件。同时Ia=3mA (责任编辑:admin) |
