洞洞诱惑——洞洞耳放诱惑归来(3)

时间:2012-10-01 23:15来源:hifidiy.net论坛 作者:isoar 点击:
下载 (149.47 KB) 2011-8-27 18:41 增加了几个辅助滤波电容 原电路上没有那么多电容,为了让输出更完善在三极管供电的引脚附近增加了2颗470uF的NichiconFG金色电解(另外两颗用在稳压二极管之后给运放供电了)。进

洞洞诱惑——洞洞耳放诱惑归来

增加了几个辅助滤波电容
原电路上没有那么多电容,为了让输出更完善在三极管供电的引脚附近增加了2颗470uF的NichiconFG金色电解(另外两颗用在稳压二极管之后给运放供电了)。进一步保证了三极管输出端的能源供给。
洞洞诱惑——洞洞耳放诱惑归来

10颗红色小WIMA
退偶电容的作用就不说了,个人的愚见是这东西用的越多越好,算上整流并的4个一共用了10颗0.1uF的小WIMA。
洞洞诱惑——洞洞耳放诱惑归来


接地

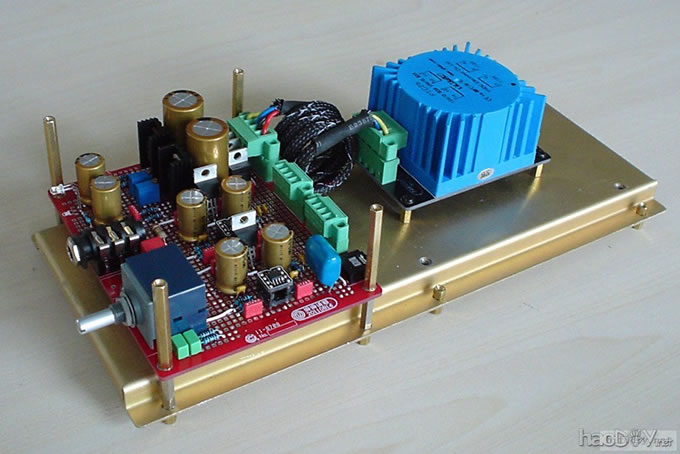

电路图没有指导,外壳和接地的问题,这个次装这个没有把信号地直接和外壳连接。信号地用的是一个0.33uF 1000V耐压的CBB电容通过铜柱与金属壳体连接,也就是交流接地。当然220V的保护地是和外壳直接连接的,这个在洞洞耳放平台的图片里可以看到。个人觉得交流接地可以避免在不同设备相互连接时外壳的直流电平浮动对设备的影响,一定程度上避免在遇到外壳带电的设备时的危险,实际效果也很好。地不接是手摸电位器有交流声,接上这个电容干扰信号就都旁路掉了,交流声就木有了。用1000V耐压是为防止静电或者带电设备的电压(220V)把它击穿了。

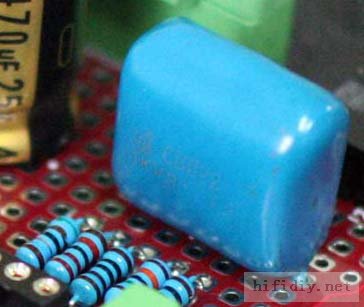

1000V耐压的CBB电容体积还是很大的,就是这个蓝色的东西。
洞洞诱惑——洞洞耳放诱惑归来

【听感】
个人始终觉得听感这种东西太主观说不说没什么意义,但是总是有人问听感怎么样,所以就简单的说几句吧。
洞洞诱惑——洞洞耳放诱惑归来

★其实“无线电50周年纪念版耳放”这个电路本身就是一个很好的电路,出好声是理所当然的;

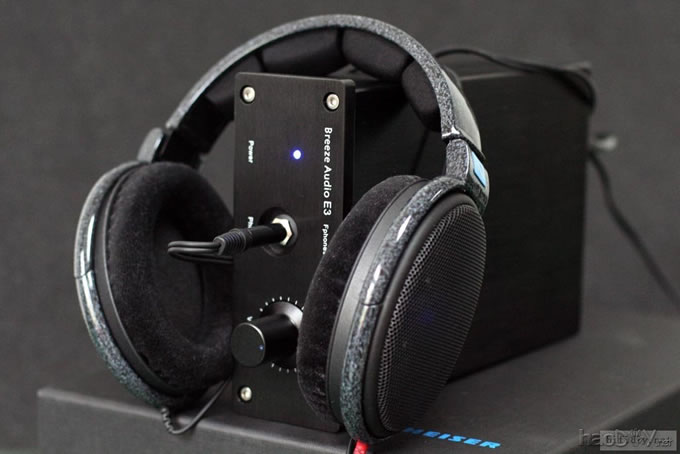

★对比一下E3,去年给朋友装了一台伟良大侠的E3,也就是拜亚A1的耳放电路,这个电路的输出管和输出供电基本和那个差不多,所以推力的大小也很相似,给人一种很有劲的感觉。但是拜亚A1因为有那几个pF级小电容的调音作用,声音的味道是很有特点的,在细节上不太一样了,具体差别也很小没法描述。
★对比solo这个电路是输出管偏置方式和solo是一样的,基本上就是solo电路的一个升级版,所以听的时候不自觉的就想到solo的味道。

结束,谢谢欣赏

把射极负载电阻从22欧调成了2欧,管子静态电流更大了,现在明显感觉散热片有温度了。
更给力了,哈哈,感觉非常爽。

又听了一下午,这个原件数量能获得这个声音效果,这个电路的性价比还是非常高的,值得一做。

BUF634效果有点出乎意料,单反不在用手机先拍了几张,过两天再拍片发洞洞诱惑第二集


为了测试和修改方便还都在架子上裸奔,没装机箱。
