洞洞诱惑——洞洞耳放诱惑归来(2)

时间:2012-10-01 23:15来源:hifidiy.net论坛 作者:isoar 点击:
(82.81 KB) 2011-8-27 18:41 ALPS27电位器 下载 (108.77 KB) 2011-8-27 18:41 WIMA电容 数了一遍一共用了14个WIMA 下载 (122.07 KB) 2011-8-27 18:41 Nichicon FG音频电解(滤波电容) 下载 (116.93 KB) 2011-8-27
(82.81 KB)
2011-8-27 18:41

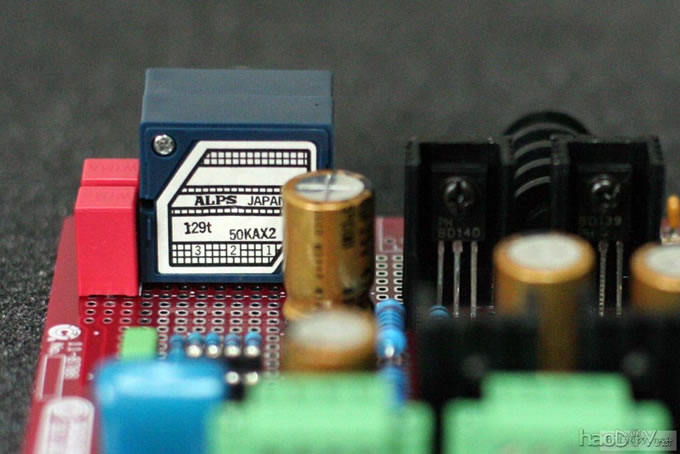

ALPS27电位器
洞洞诱惑——洞洞耳放诱惑归来

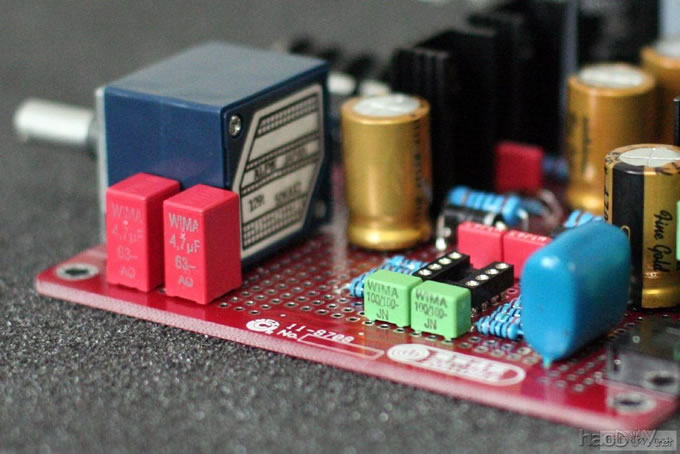

WIMA电容 数了一遍一共用了14个WIMA
洞洞诱惑——洞洞耳放诱惑归来

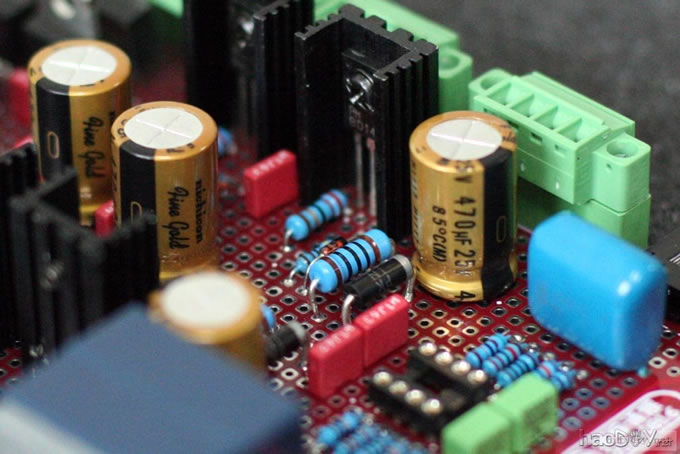

Nichicon FG音频电解(滤波电容)
洞洞诱惑——洞洞耳放诱惑归来

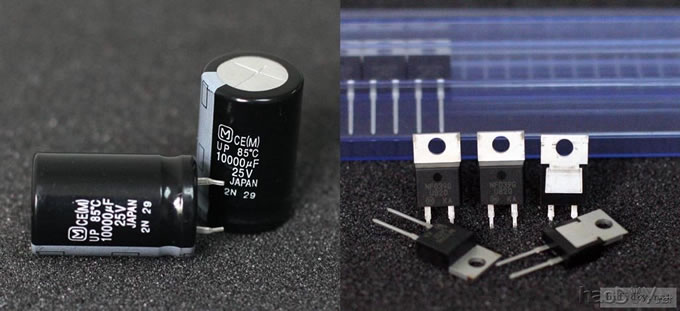

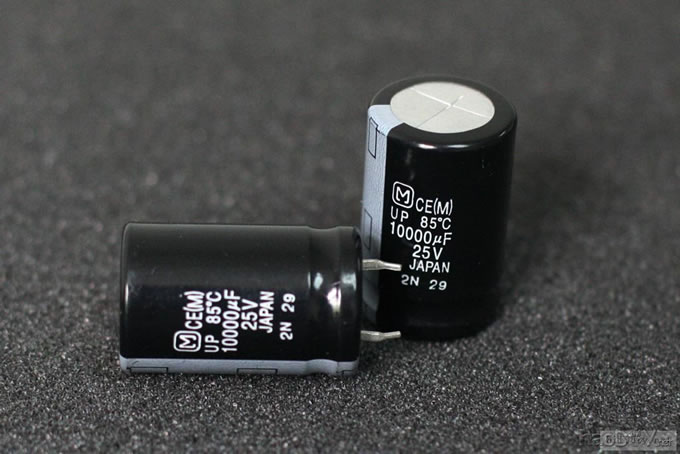

M的大大大水塘(主滤波电容)
洞洞诱惑——洞洞耳放诱惑归来

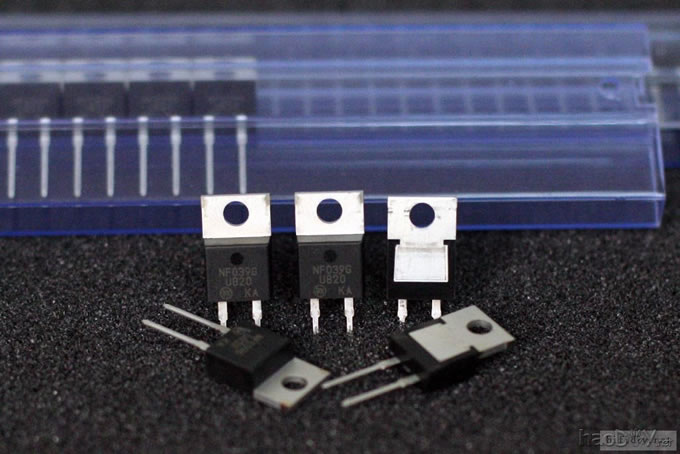

ON 高速大电流二极管(整流用)
洞洞诱惑——洞洞耳放诱惑归来

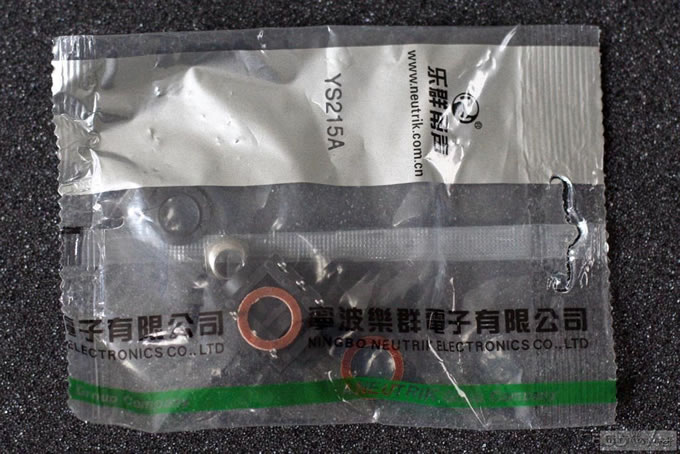

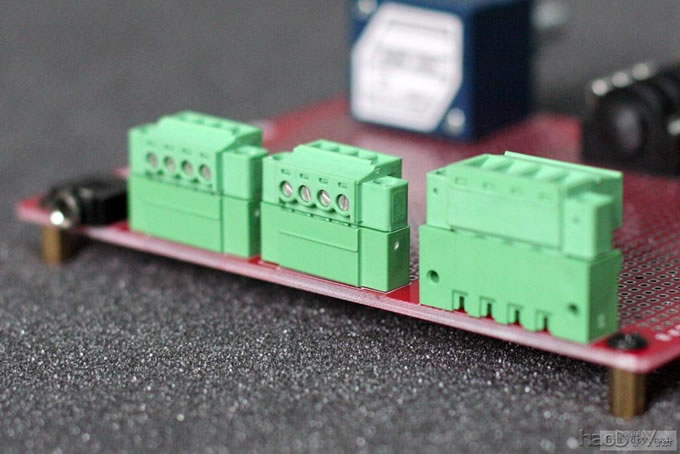

Phonex法兰连接器(介东西比27电位器还贵)
洞洞诱惑——洞洞耳放诱惑归来

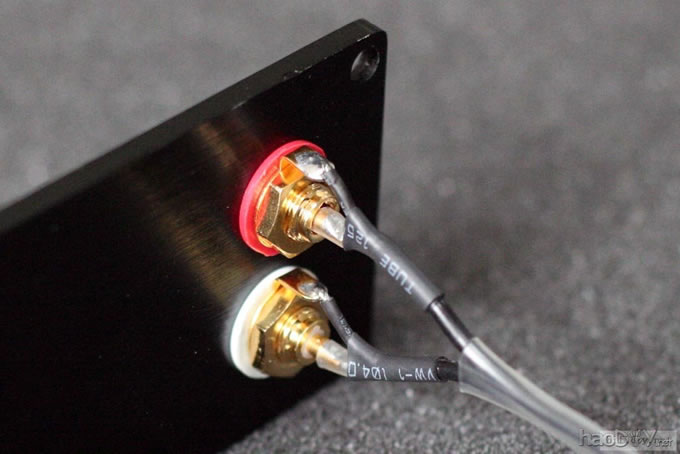

甬声6.35座和RCA座
洞洞诱惑——洞洞耳放诱惑归来
洞洞诱惑——洞洞耳放诱惑归来

【特点小结】

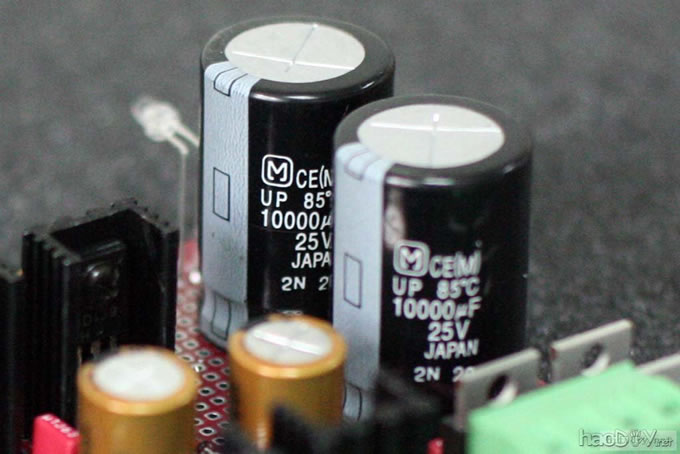

高速大电流整流+大水塘
ON Mur820 是一个额定电流8A的高速整流二极管,配合2颗M 10000uF大电解,为这个电路给力的输出打
下了一个很好的基础
洞洞诱惑——洞洞耳放诱惑归来

稳压及供电的方式
这个电路的一个特点就是三极管输出用的是整流滤波后未经稳压处理的脉动直流电,这样做及可以在一定程度上提高输出电压,又可以避免78XX或317类稳压电路带来的峰值电流不够(动态阻抗过大)的问题,是这个电路输出“给力”的一个亮点。
洞洞诱惑——洞洞耳放诱惑归来

输出端的电流放大可以不稳压,但是前面的电压信号放大是不能不稳的。所以运放供电部分用的是稳压二极管稳压,原电路用的两个12V稳压管,开始我用了两个小电流的12V稳压二极管效果不好,就换成了这个1N5352 15V 1A的稳压二极管,配合一个 100欧 1W的大电阻稳压效果一点也不比317差,当然这个东西的电流要比317小很多,下图最下面那个电阻是我们常用的1/4W电阻,上面的是1W的。 (责任编辑:admin)
