下载 (114.57 KB)

2011-9-5 22:42

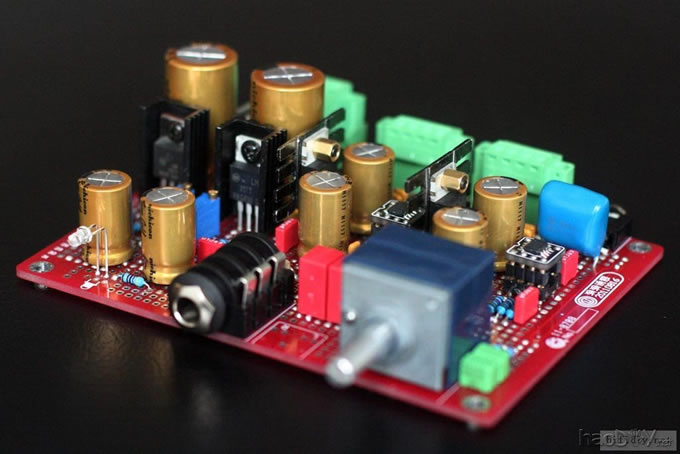

有什么效果自己已经麻木了，不过每次看上去的时候，心里都烧得热乎乎的……

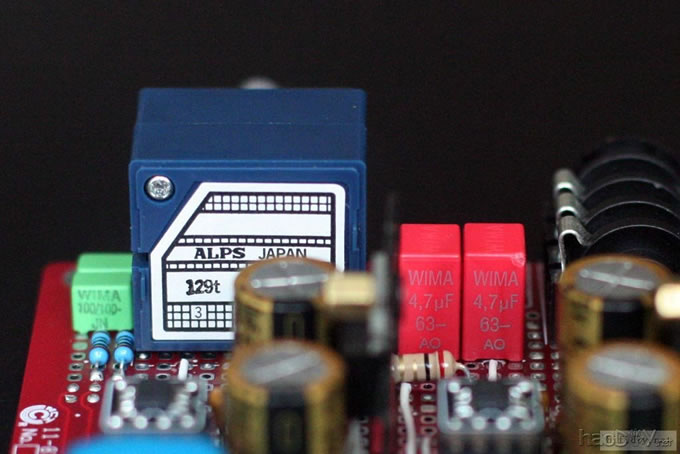

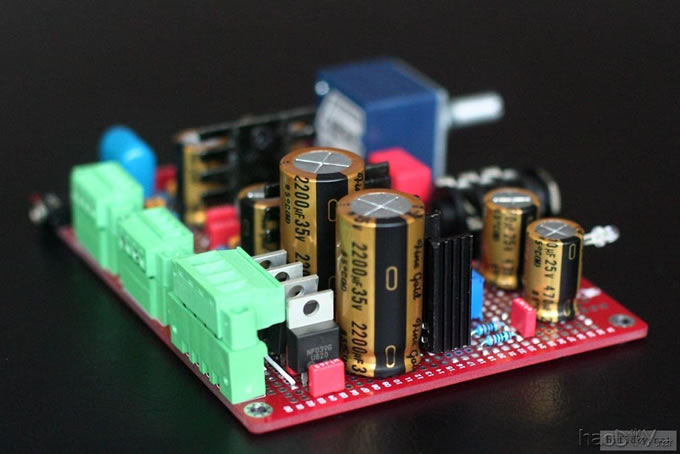

统计了一下一共用了 8颗（2+6）Nichicon FG,20颗WIMA(大小都算)

【其它】
电位器耦合电容连接器等依旧是上次的那些烧料，这就不赘述了

【参考资料】

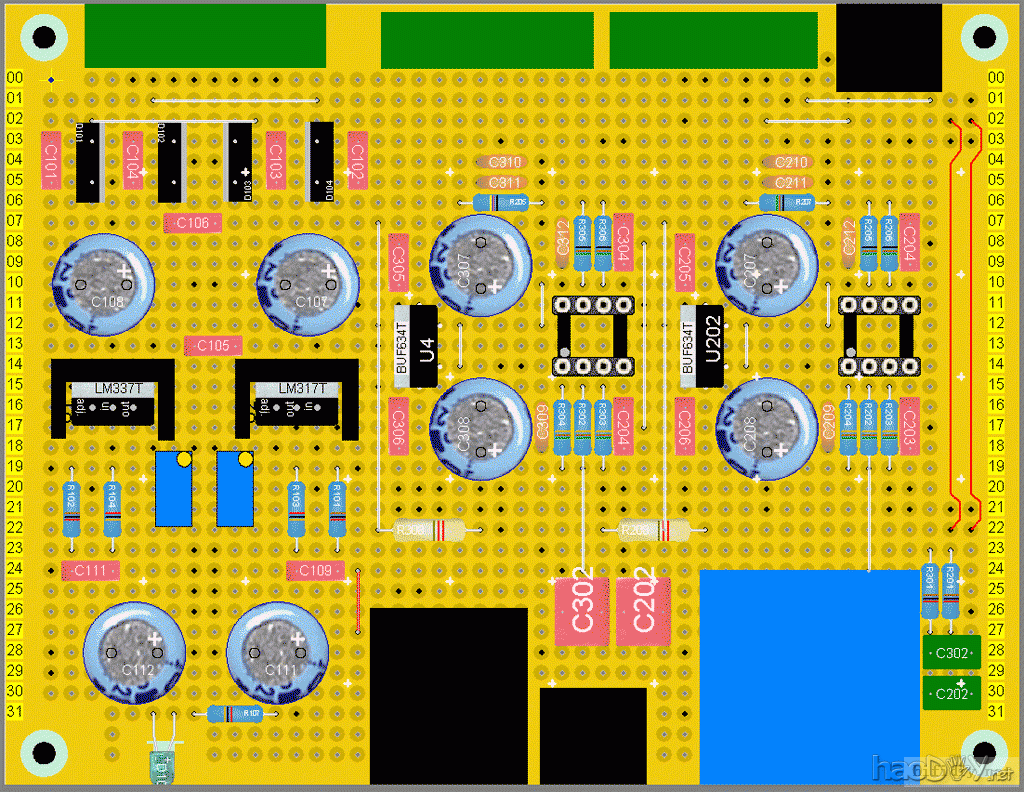

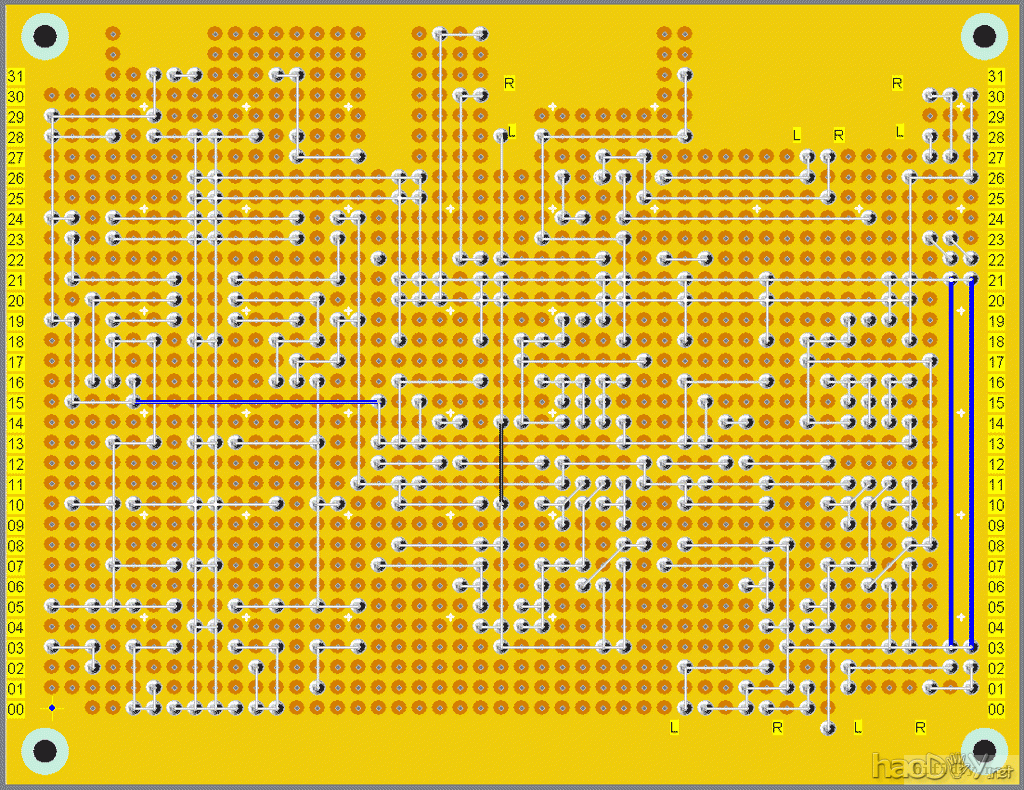

LochMaster图

LochMaster 原文件
洞洞诱惑——BUF634耳放（OP+BUF）

LochMaster.rar (121.68 KB)

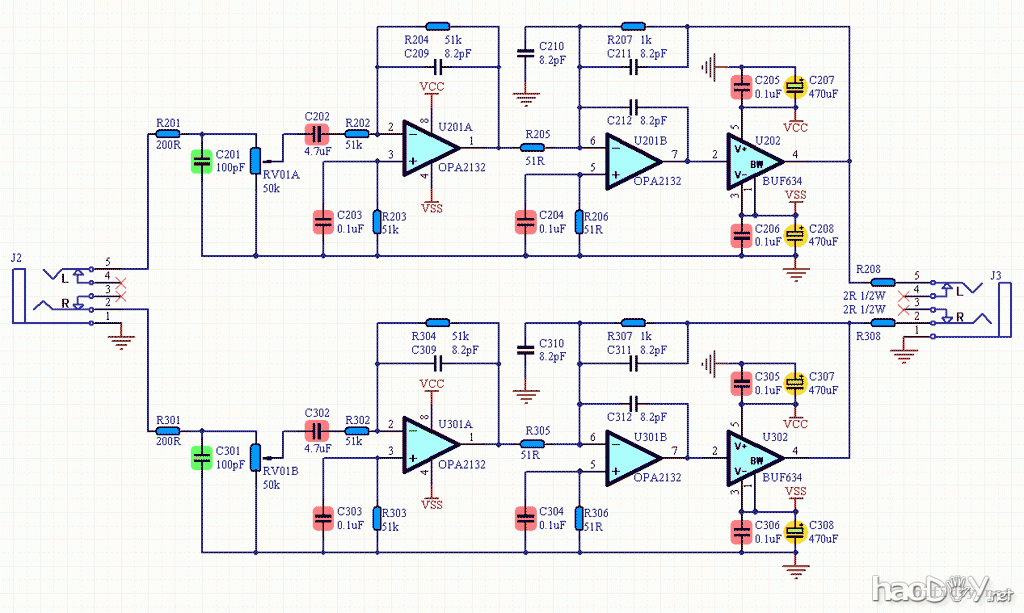

电路原理图

原理图原文件

sch.pdf (184.79 KB)

【听感】
★250mA的连续电流输出能力用在耳放上，推力效果一点也不比三极管输出的耳放逊色，可以轻松秒杀运放输出的耳放。
★OP+BUF结构的带来的更加细腻的听觉感受确实与众不同，这也是我上面说“值”的重要原因。
★高工作电压，大输出电流让声音更加层次分明，这次听《哭砂---黄莺莺》时，听出了另一番的感觉。

【结束】
好这集就到这，谢谢大家。
下集因为工作原因暂时后置了，做洞洞还真是挺费时间 (责任编辑：admin)
