刚做完的47耳放_haoDIY_音响电子电脑科技DIY小制作发明

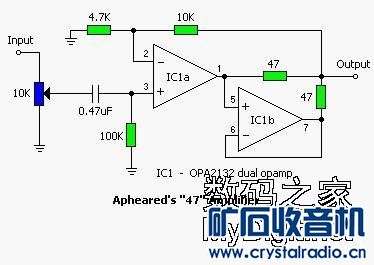

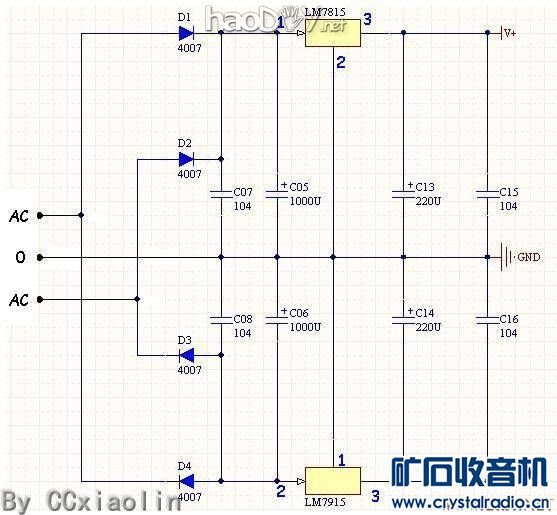

想做一台大八角收音机，由于前一段很忙没能完成，由于时间紧就赶制了一个小耳放参赛。采用了红极一时47电路，此电路是用双运放一个放大一个扩流，零件用的多是47，也叫47耳放，此电路用件少，音质很好，我是用大s5532集成电路，耦合电容用的是微碼0.47电容，电阻是0.5w铜角色环电阻，电位器20k的拆机件。找来一个电动车控制器铝合金小盒外壳，尺寸75×50×33，耳机插口，还有电源插口都用3.5插口。电源是用了两个小变压器，输出双12v电压，用7812稳压，耳机是一般的没名但效果很好。先看图吧。
刚做完的47耳放


刚做完的47耳放


刚做完的47耳放

照片 112.jpg (32.3 KB, 下载次数: 53)

刚做完的47耳放

照片 114.jpg (31.73 KB, 下载次数: 53)

刚做完的47耳放

照片 115.jpg (33.09 KB, 下载次数: 51)

刚做完的47耳放

照片 117.jpg (35.82 KB, 下载次数: 46)

刚做完的47耳放

照片 120.jpg (36.77 KB, 下载次数: 39)

刚做完的47耳放

照片 122.jpg (32.29 KB, 下载次数: 59)

刚做完的47耳放

照片 123.jpg (33.38 KB, 下载次数: 43)

刚做完的47耳放

照片 124.jpg (35.37 KB, 下载次数: 51)
