我們所用的穩壓管是從電源 B+ 串聯 ( 經過 ) 這 108C 1 到五極管的簾柵極，即是 B+230V 當電流經過這 108C 1 ，這穩壓管就有 108V 的電壓降，理論上來到簾柵極電壓點應是 122V ，但實際上約是 140V ，因為這 ECL82 的簾柵極耗電量低，兩聲道共用一 108C 1 都只有約 10m A 電流內，未用得到 108C 1 的滿度電流使用的電壓降；這也好，其耐用性能就更高了。並聯著 108C 1 的 33K 電阻是減少氣體管通電時產生的振蕩頻率。 82K 是負載電阻，這兩只電阻對擴音機音色起了一定影響力，建議使用美國古董碳 AB 電阻，而這 0.1uF 對地負載電容對這機的音質與音色的支配起了先決性的作用，不宜使用太通透或太矇矓的電容。英國古董 TCC 、 Hunts ，音色很漂亮，但十居其九是漏電的；不過，輕微漏電的電容使用在這位置是不介意的，讀者可自行嘗試不同電容來調校自己喜好的音色，僅僅是一只電容給兩聲道共用，沒有配對的煩惱了。

　　耳機放大的輸出阻抗不一定硬性的與耳機阻抗全相配，或想像擴音機與喇叭阻抗的相配，因擴音機與喇叭是直接牽涉與功率與效能的關係，例如 8 Ω喇叭接在膽擴音機 4 Ω輸出端時，只用了擴音機一半的有效功率，但耳機所耗音頻功率是微不足道，可以不太理會功率與效能這問題，反而應注意靈敏度，耳機放大器與耳機最好聲的音量範圍。這耳機放大 32 Ω輸出端，若以 RMS 輸出 1.5W 時有 AC. 7V 交流音頻輸出，對於市面上通行的 95% 種類耳機綽綽有餘，有了五級電阻調校可更易於適應不同耳機的阻抗與靈敏度。線路圖 8 Ω喇叭輸出端可用雙刀雙閘選擇制，可控制喇叭接線開關，當外接喇叭與這 8 Ω輸出端連接時，喇叭就是這放大器輸出牛的阻抗負載，但當關閉喇叭接線時，就運用了這雙刀雙閘選擇的動作接通了 24 Ω 2W 線電阻作為 8 Ω輸出負載，減低擴音機在長時間沒有輸出負載 Loading 導致損壞輸出牛的可能性。 圖 (12) 這負載電阻不一定是 8 Ω才是安全，但 24 Ω比起沒有負載已安全得多了，負載電阻稍高於輸出牛阻抗少許，聲音可從容一點，而且最好用線繞電阻這是經驗之談。

輸入音量控制 volume ：

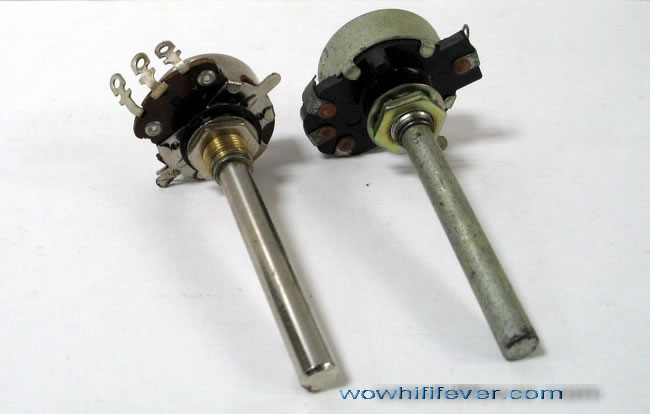

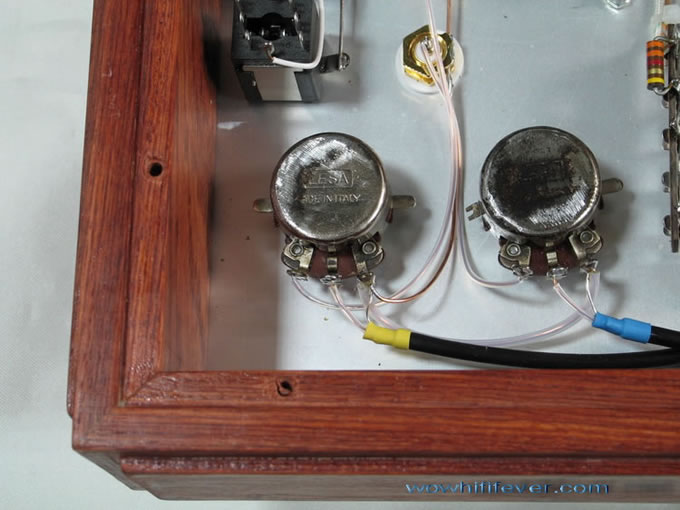

　　輸入 volume 跟輸出靈敏度調校制不同，它是漸進微調的碳膜電位器 volume ，是可與輸出調校制互相配配合而得到各段不同音色的運用。以同等音量來和同一耳機說，輸出調校制以稍高一點的調校配合輸入 volume 相應稍低一點的音量，聲音來得活潑和爽朗，反之，就是舒服柔和。而這輸入電位器制也是純碳膜的為最好音樂味，幾十年前的古董歐美產物有特殊的空氣感和人性味，它的缺點正是左右聲道的阻值有一定量高的誤差，這就是受到市場陶汰原因。現在筆者翻轉櫃底找來了一對全新未用的意大利製造老 volume 250k ，雖然外表金屬接殼起了生銹跡，這都是外觀視覺的問題，祇要內部份金屬接點徹底清潔，它便可以為這 headphone 放大增光不少，左右聲道分開獨立控制可易於掌握左右聲道的平衡 圖 (13) ， 圖 ( 13a ) 。

圖(13)

圖(13a)

圖(14)

負回輸：

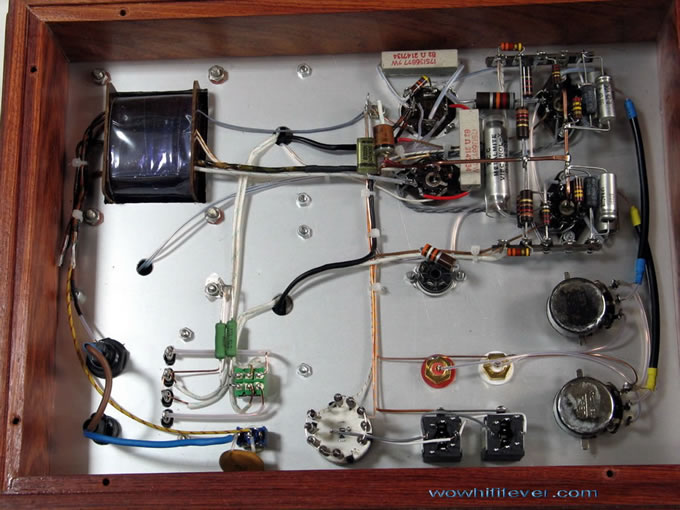

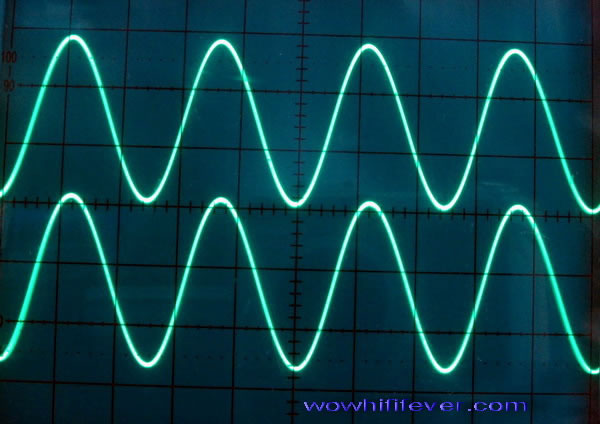

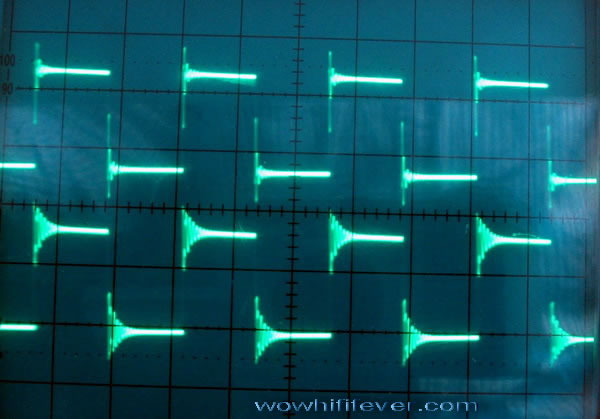

　　採用恰當的負回輸可令諧波失真降低，而且聲音流暢悅耳，我們從輸出變壓器次級的 32 Ω端經由 3.3k 將部份音頻訊號引到第一級放大三極管的陰極分流電阻 1.3k 和 120 Ω之間，這組負回輸組合約有 9d b ，負回輸電阻接在陰極分流電阻之間是優於負回輸電阻接在陰極處，因相對性地遠離了陰極，減少了負回輸電阻 3.3k 與由輸出牛引線收集空氣間雜波的干擾。整台機安裝完成，先看示波器，在 8 Ω輸出端以 8 Ω線電阻作負載 Loading ，量度這點以早高輸出而正強波未 “ 削波 ” 的電壓為 3.75v 圖 (14) ，即是 1.75w ，看 2KHz 方波的凌振表現，已知這機的頻寬特別闊，空氣感也非常高 圖 (15) ， 圖 (16) ，在 ± 1db 的規格量度頻應可由 10Hz~50Hz 。

試聽：




圖(15)

圖(16)

圖(17)

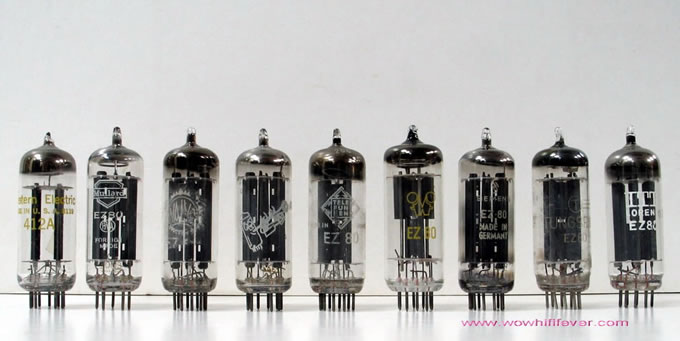

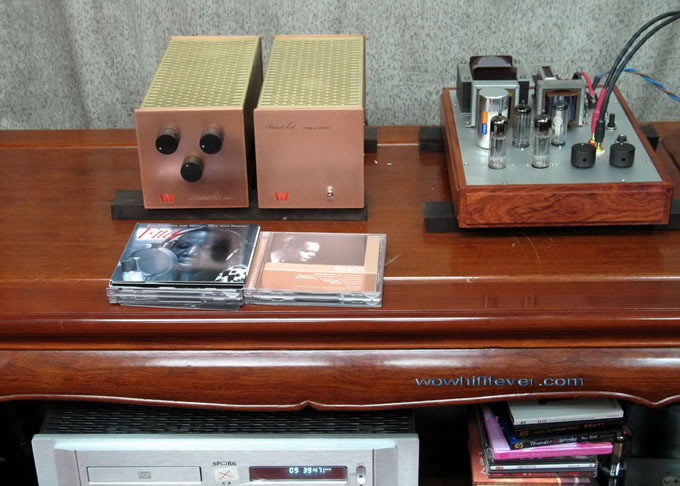

　　數據測試十分滿意，可接上超過百 db 的勵磁大喇叭試聽，前級是 Artist pre1.0 ， CD 機，筆者勁改的 Spark CDT -15A ，這耳機放大作為後級，訊號線與喇叭線全是 Artist 產物，一開聲已令人震聶，從不易想像 1.75W 的細小功率後級，重播丹麥爵士樂 Etta Careron 大件頭的 Jazz 樂器栩栩如生，質感強而且真實，人聲如斯淡定且氣定神閒，我最初試聲的整流膽 EZ80 是五 0 年代 D 形氣環的 PHILIPS Miniwatt Made in Holland ，是 Amperex 產品，聲音爽朗跳躍明快，後來轉插上 Mullard EZ80 ，聲音層次分隔位置與比例與 Miniwatt 不相伯仲，但沖擊力與訊變就輸了給 Miniwatt ，不過人聲甜厚情意綿綿，小提琴又十分悅聽動聽 圖 (17) 。 圖 (18) 一系列 EZ80 可叫人 花多眼亂，西電 412A 是不同腳位編排的 EZ80 。

圖(18)

圖(19)

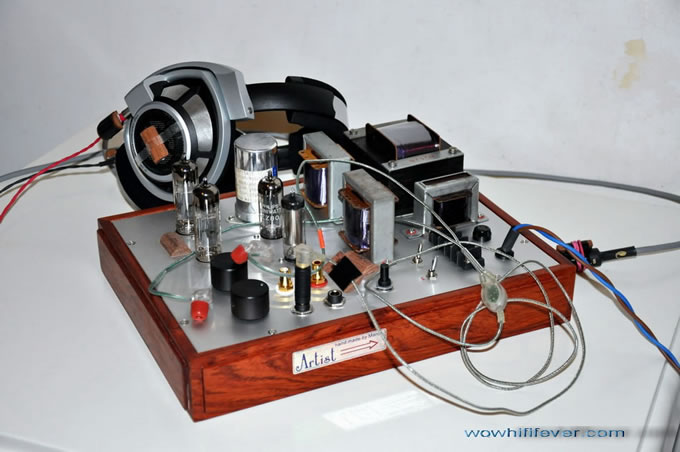

　　友人謝公子駕臨敝店一聽，未到兩分鐘已表示收貨了，心急回家慢慢嘆 ( 享受 ) ，翌日 剛亮燈啟舖，電話鈴聲即響，謝兄正告訴我開心到不願關機，謝家 headphone 主要常用有三個，由三仟元至萬多元不等，分別是： Sennheiser HD-800 、 HD-600 、 Klipsch X-10 圖 (19) ；其實他是不折不扣的標準膽機發燒友，也是本刊的長期讀者，家有不少好聲膽機 仍樂於耳機此道，皆因響往個人空間，獨個兒在房間架著耳機處理文件，是另一回的樂事。我最初的估計，耳機是貼身的享受， Mullard 是比較舒服和悅耳，原來謝兄表示舒服當然不可少，但過癮和爽朗也須兼得。

　　介乎兩三佰港元一只，多幾款牌子又何妨。氣體穩壓管 0C 2 也有不少好牌子可轉換音色，例如： Valvo 、 Siemens 、 RFT. 、 Mullard ，再下一步 ECL82 ， Mullard 雖是一好選擇，除此亦有不少歐洲老牌靚聲膽在落後大市價，靚聲膽不貴就不愁寂寞。
