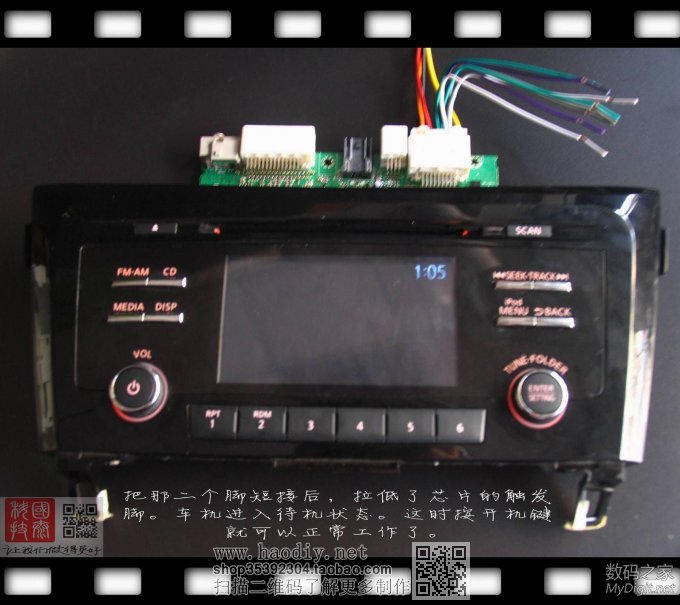

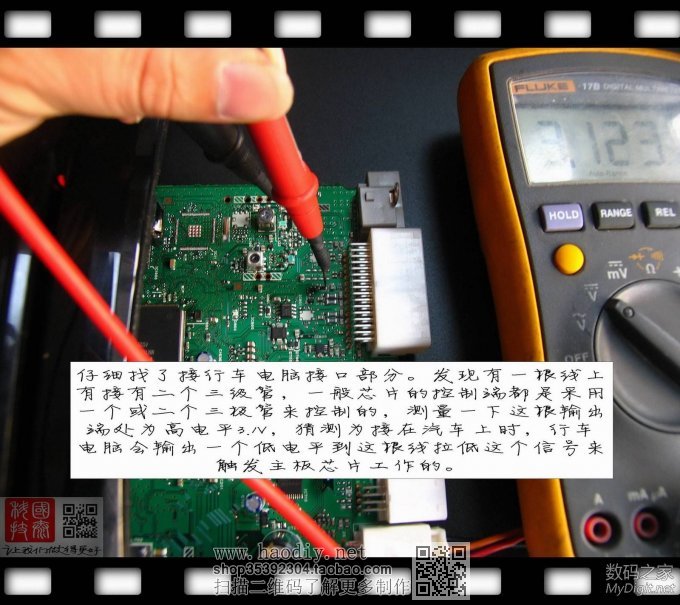

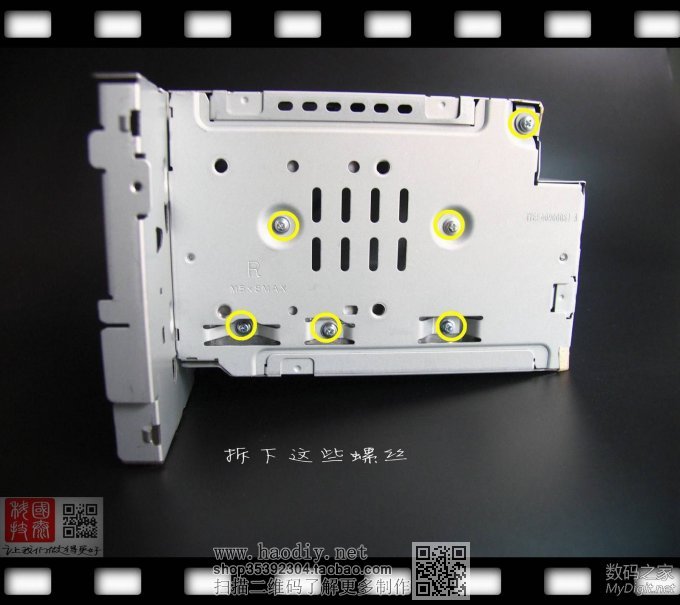

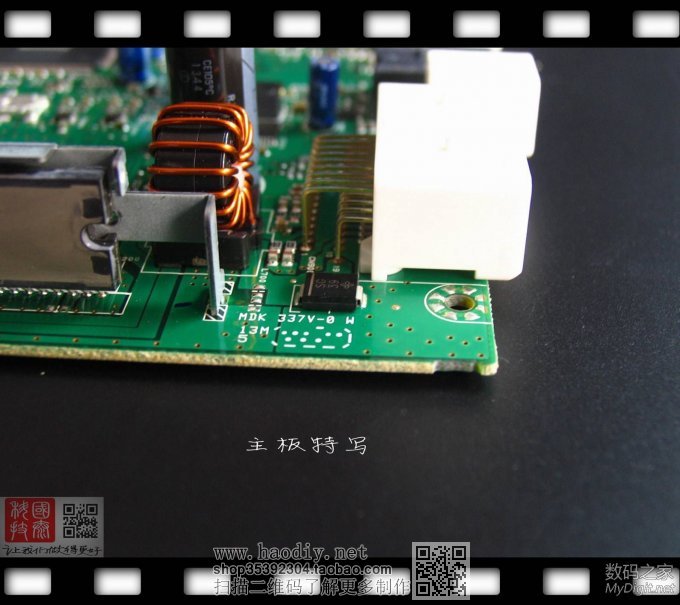

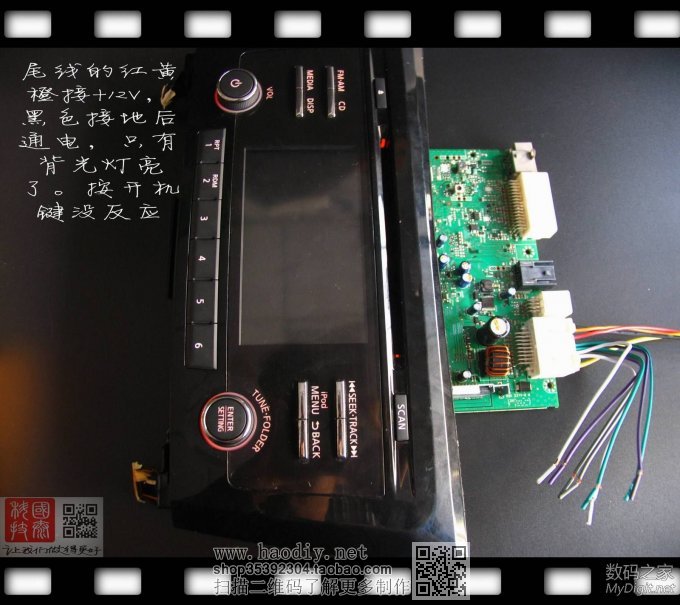

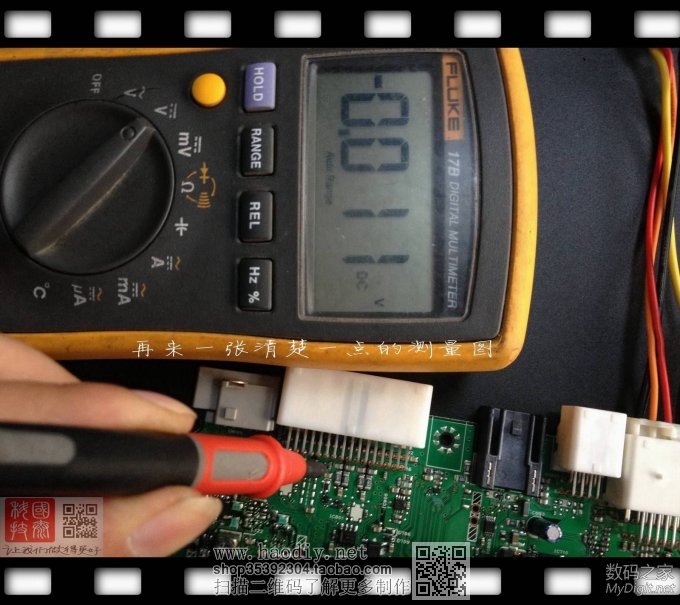

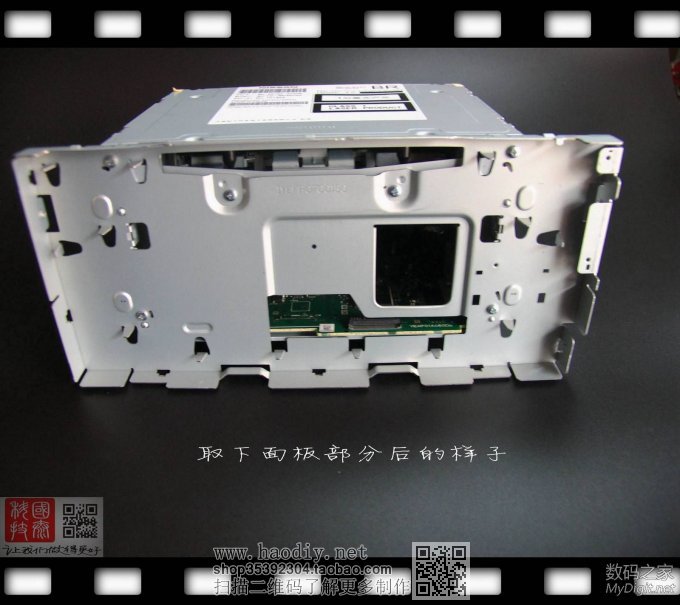

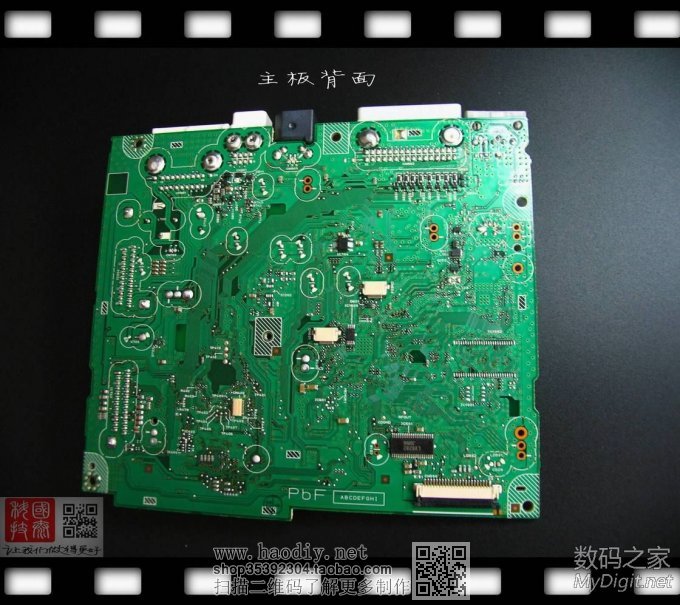

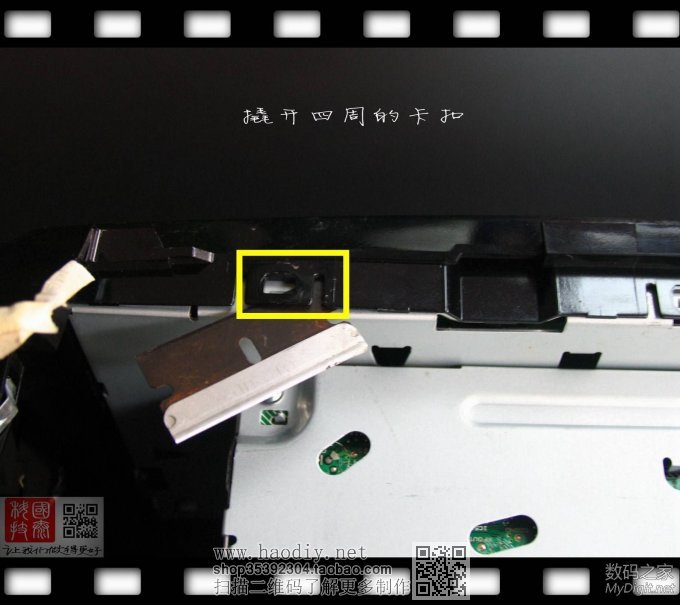

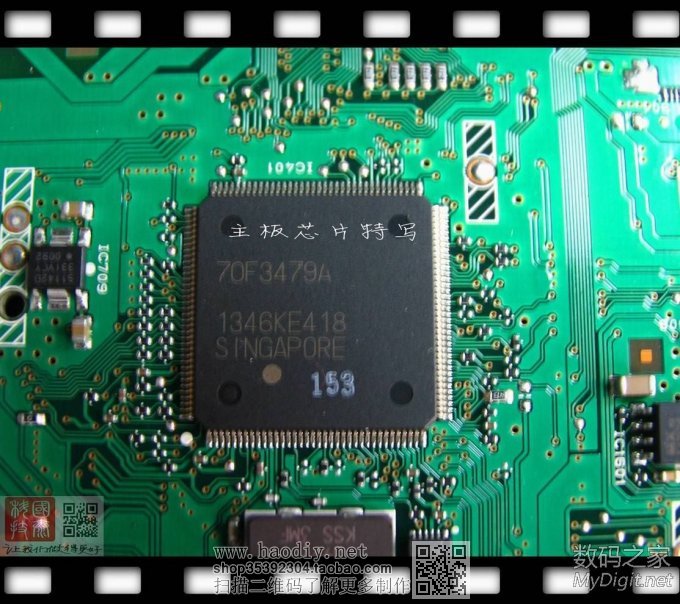

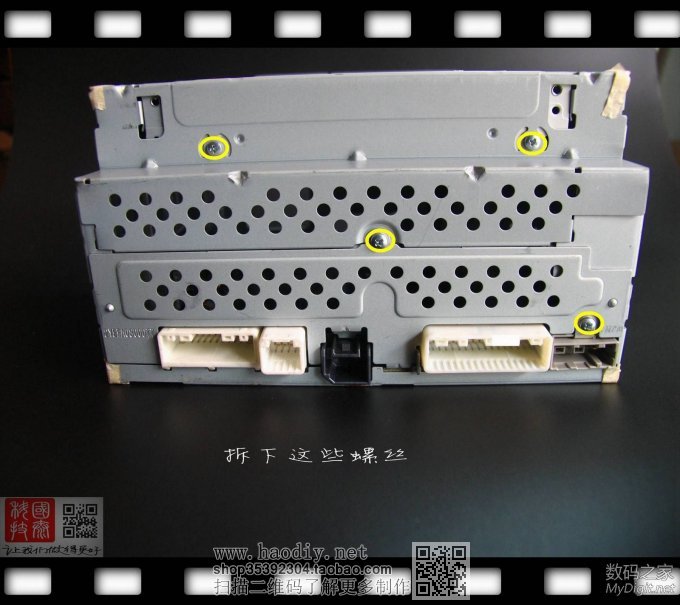

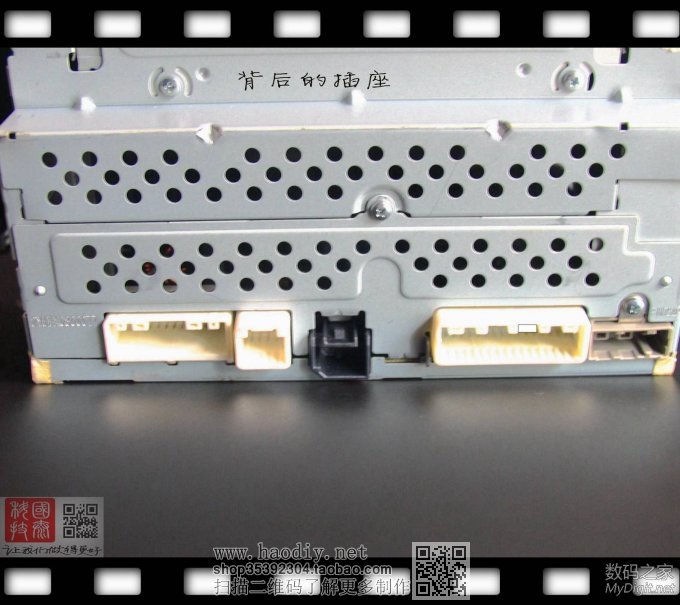

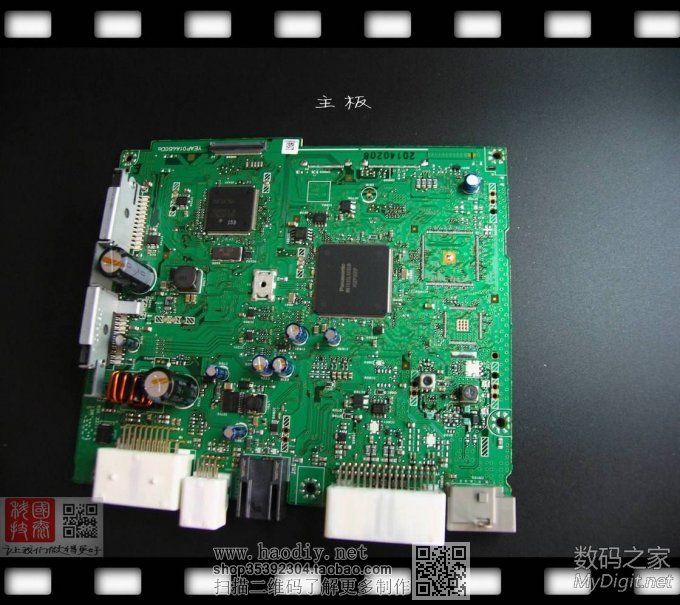

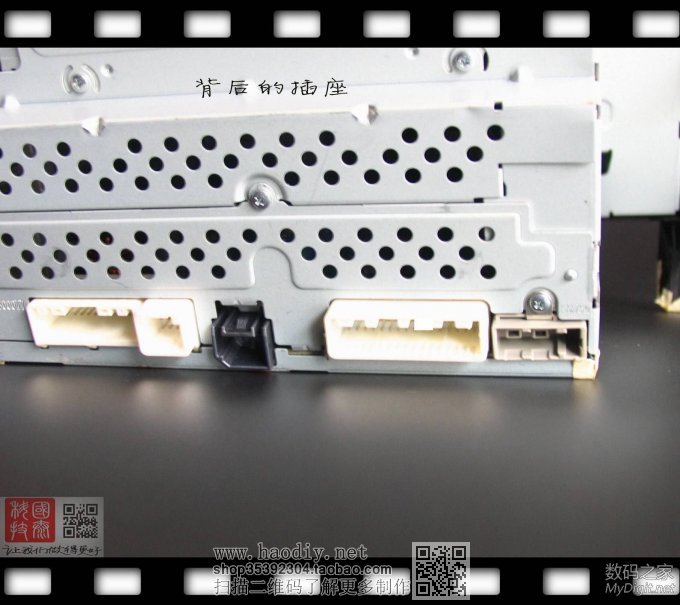

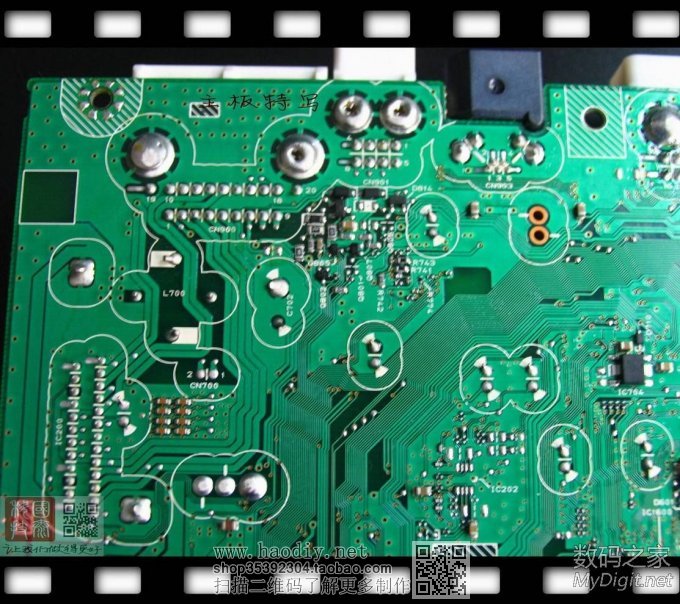

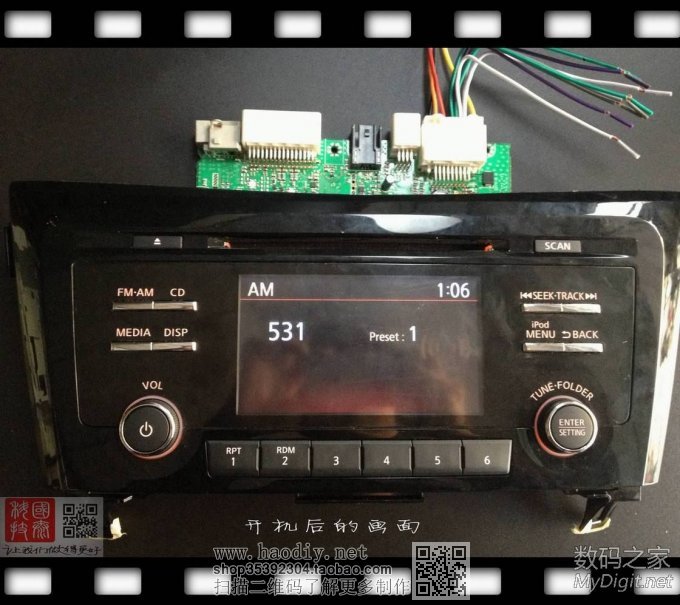

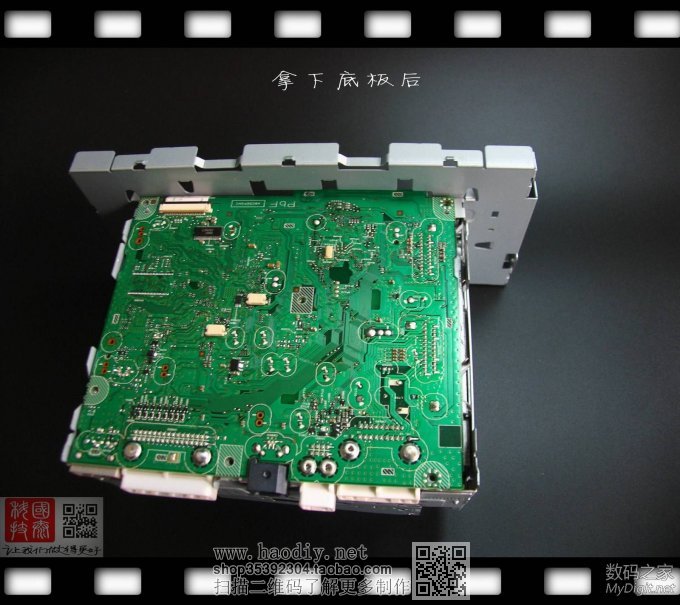

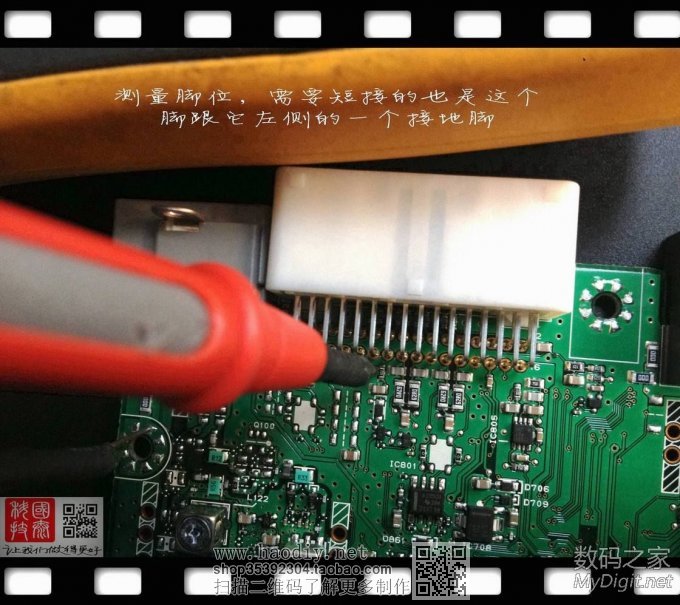

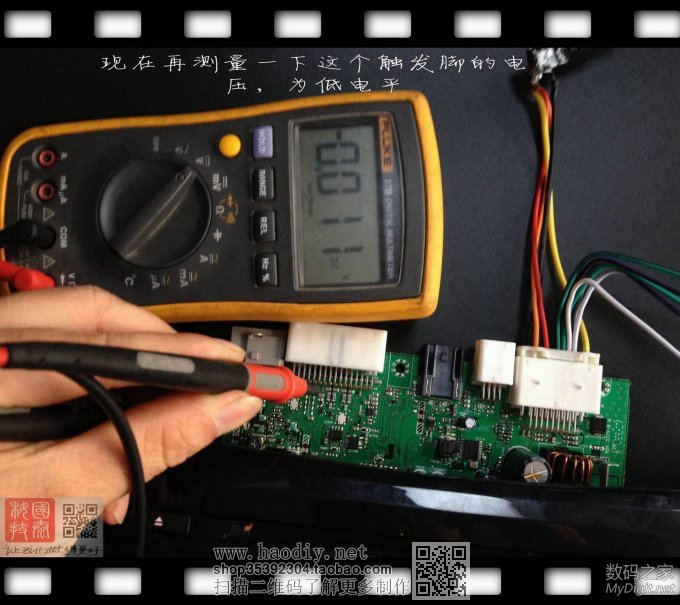

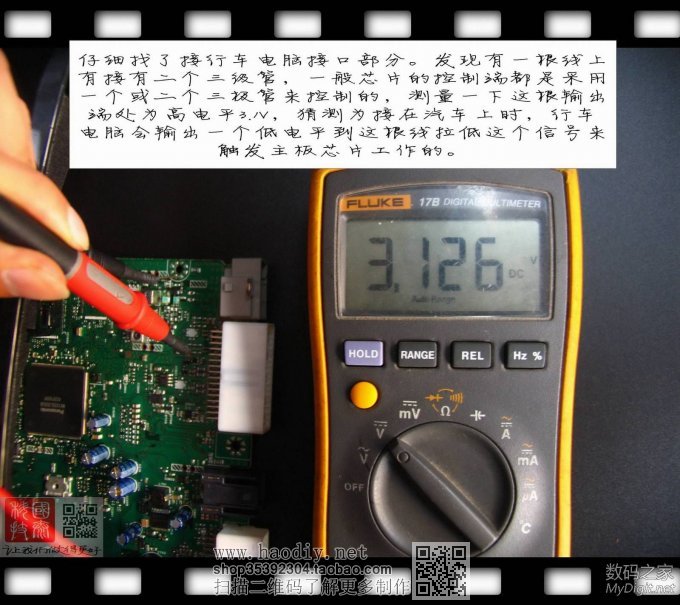

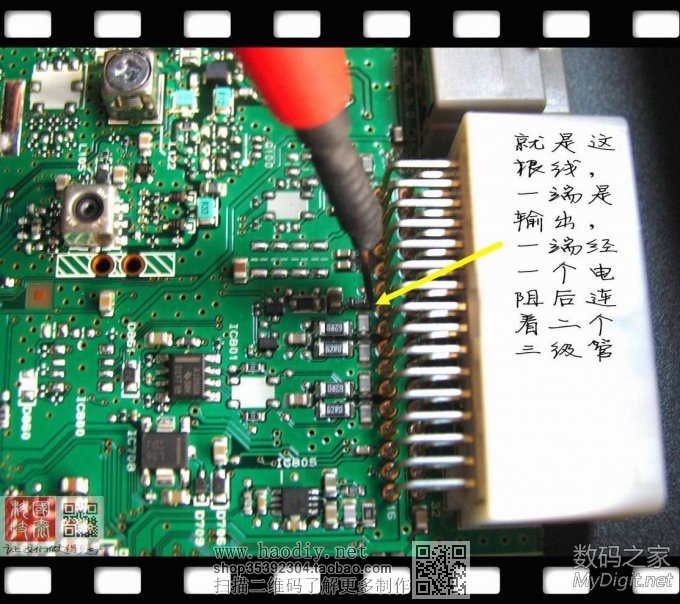

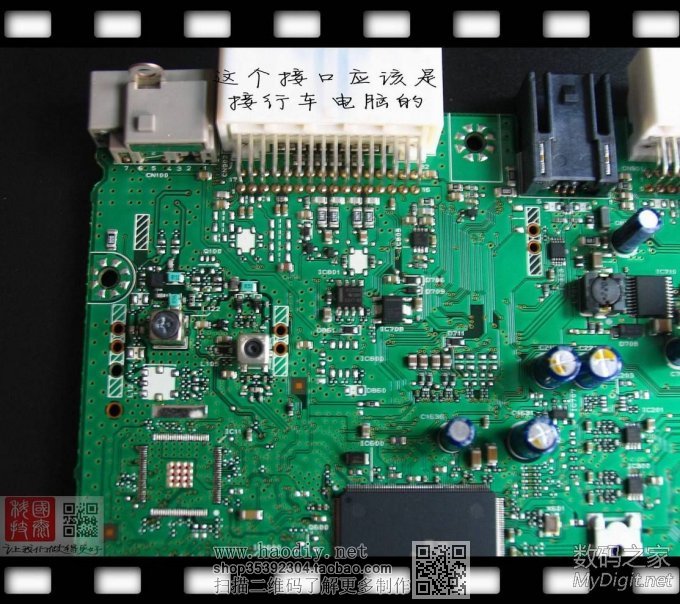

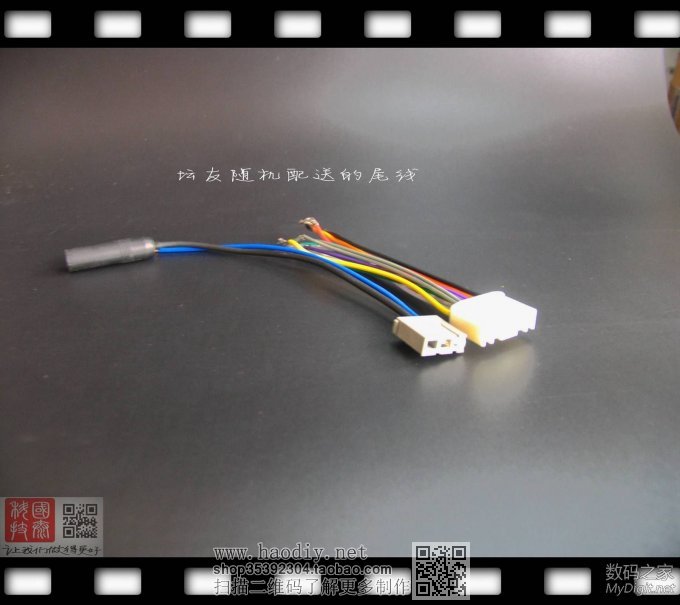

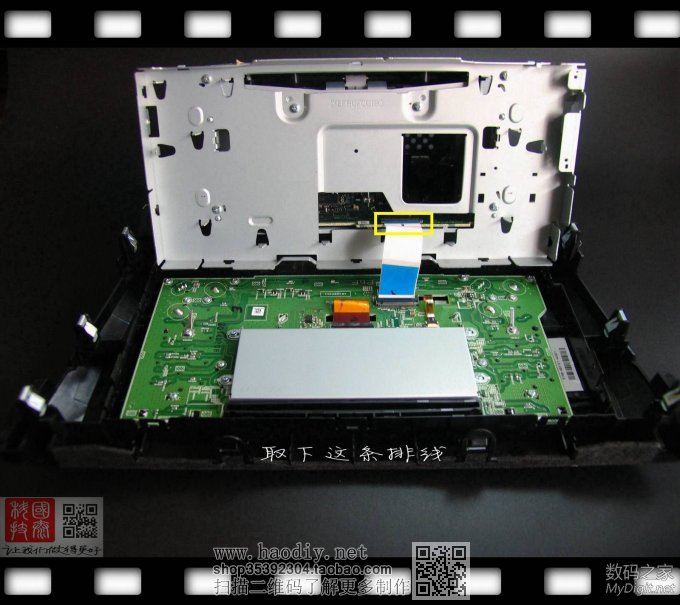

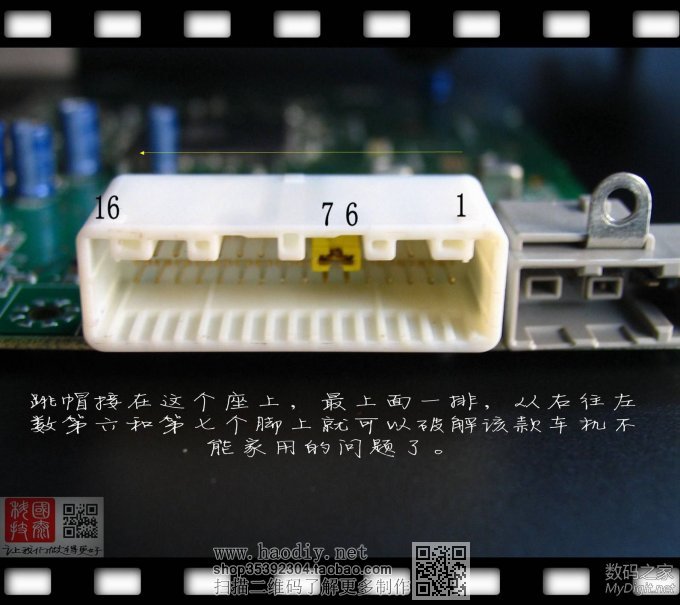

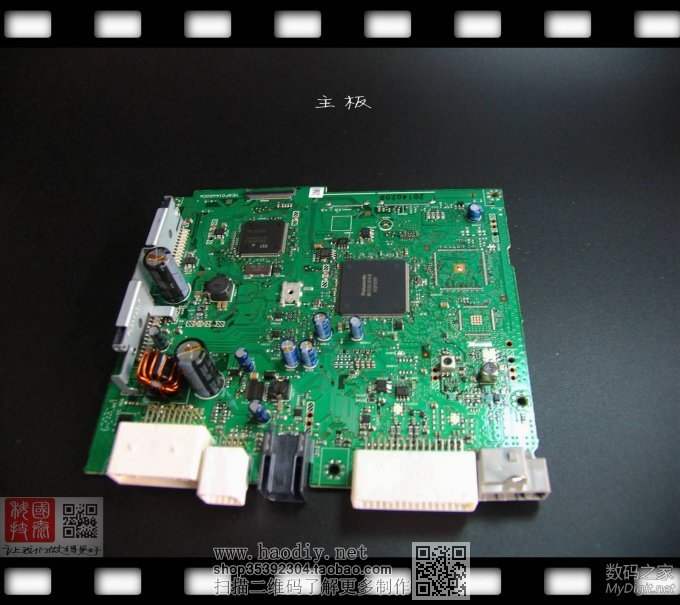

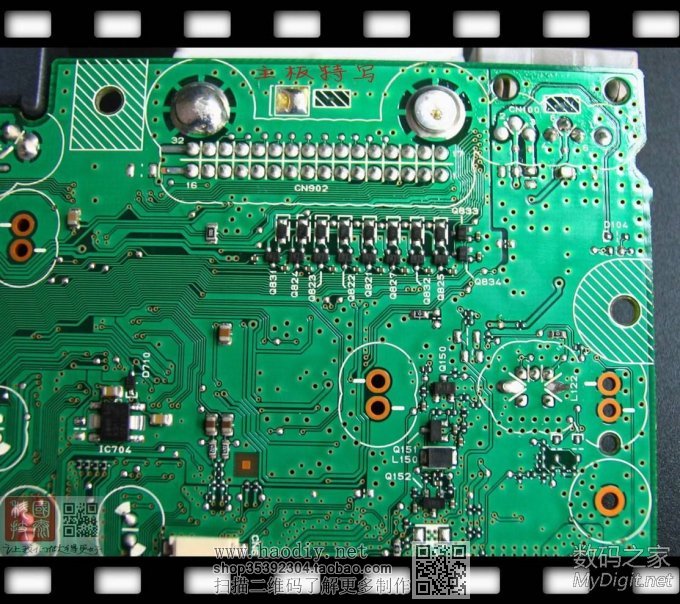

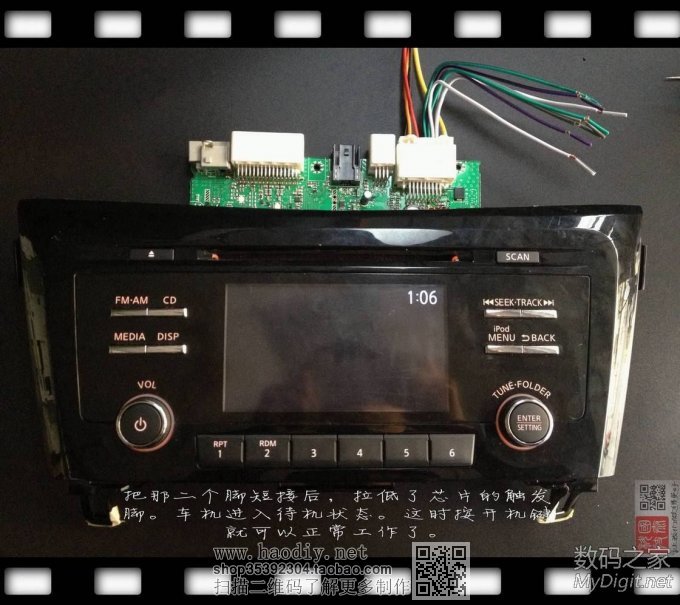

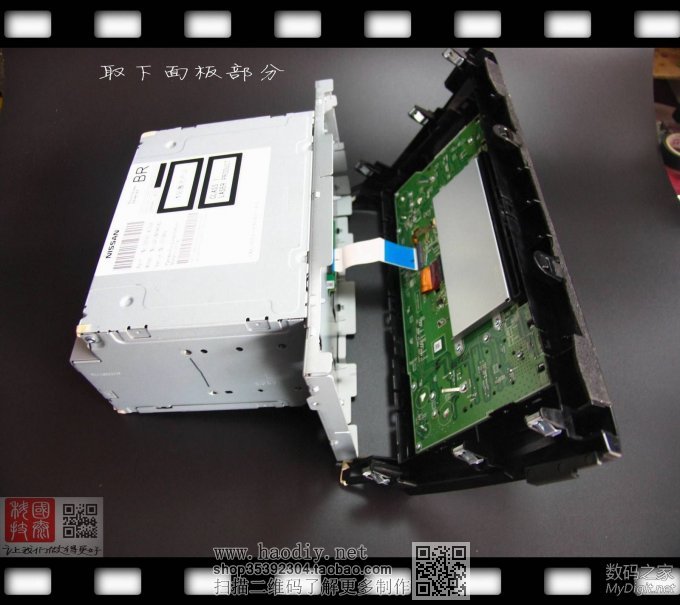

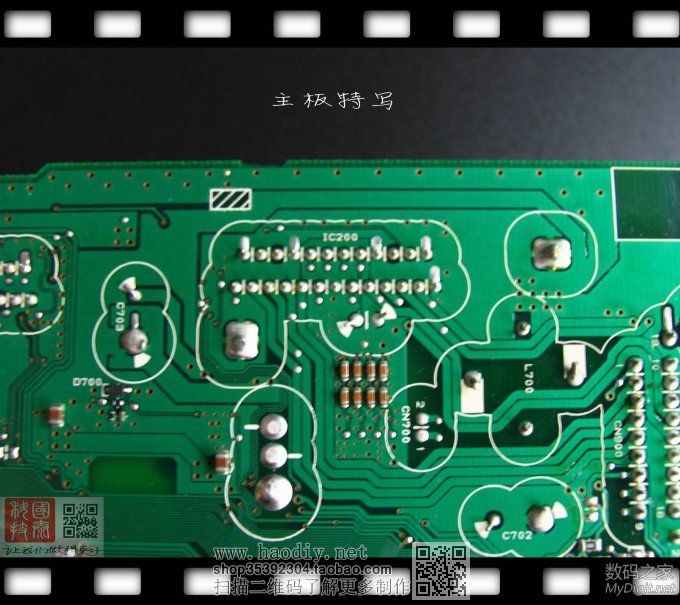

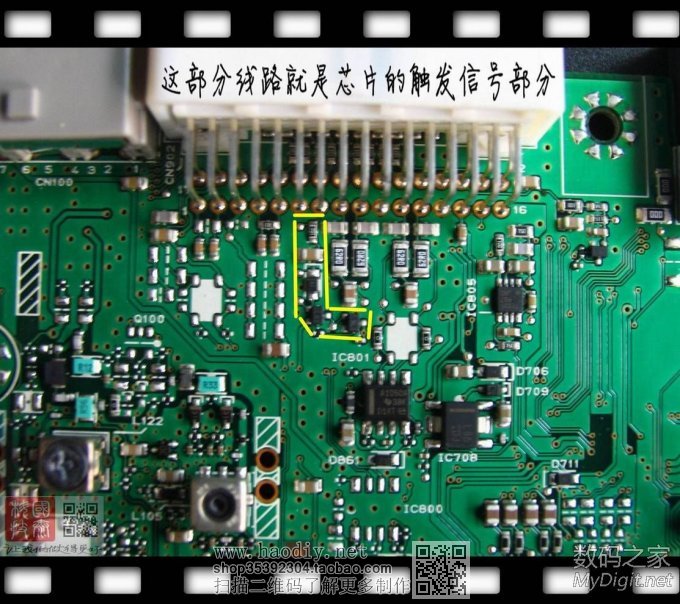

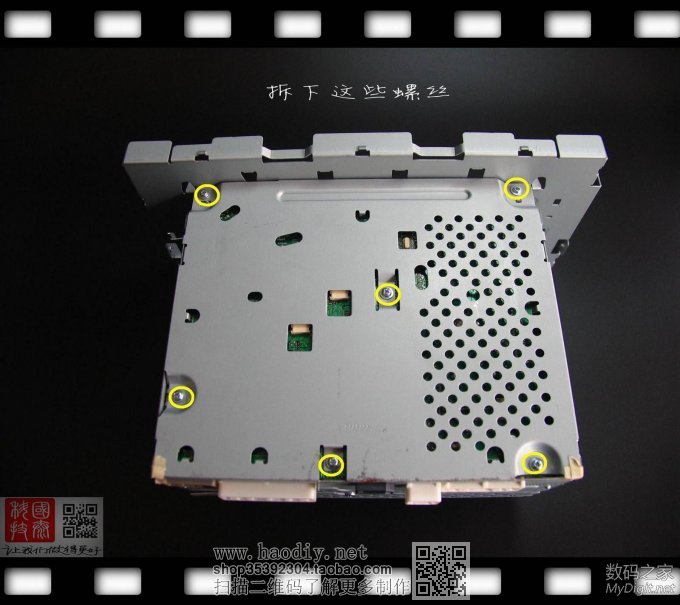

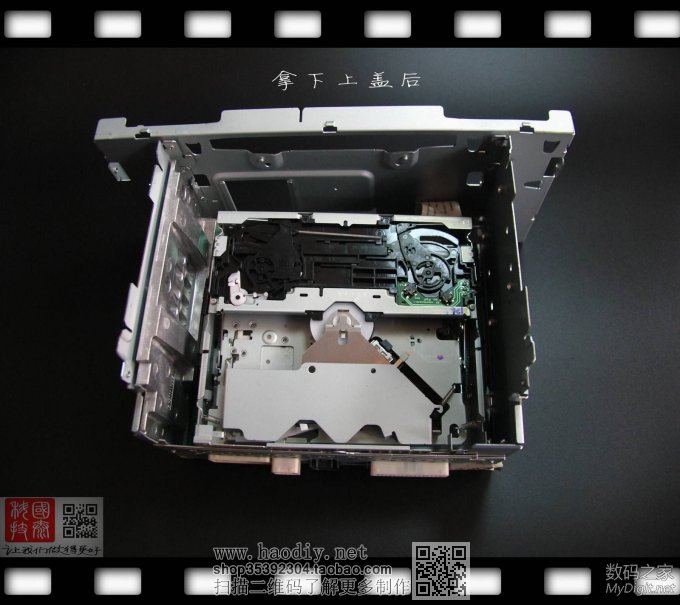

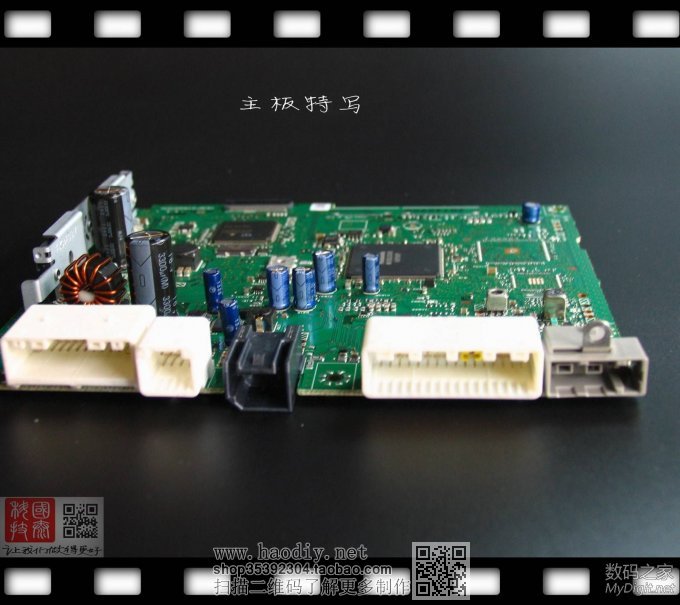

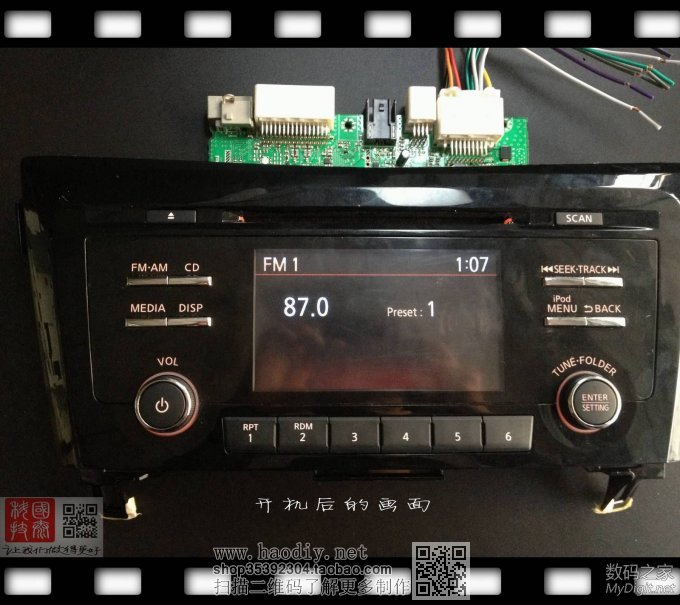

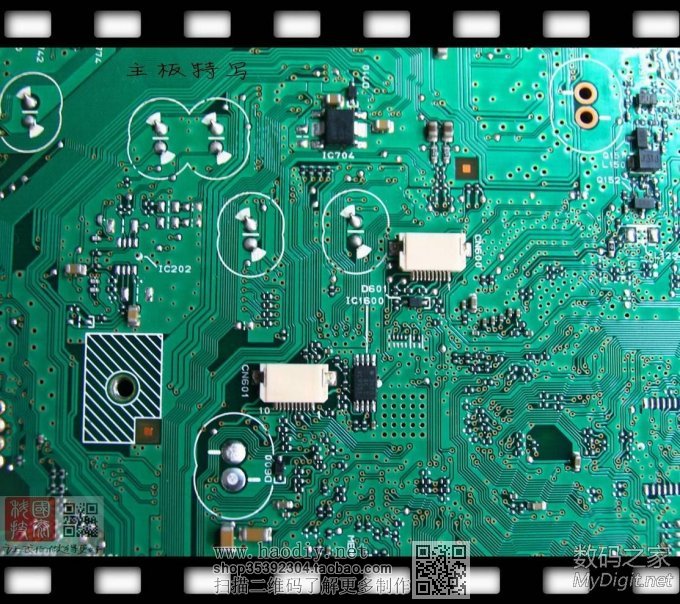

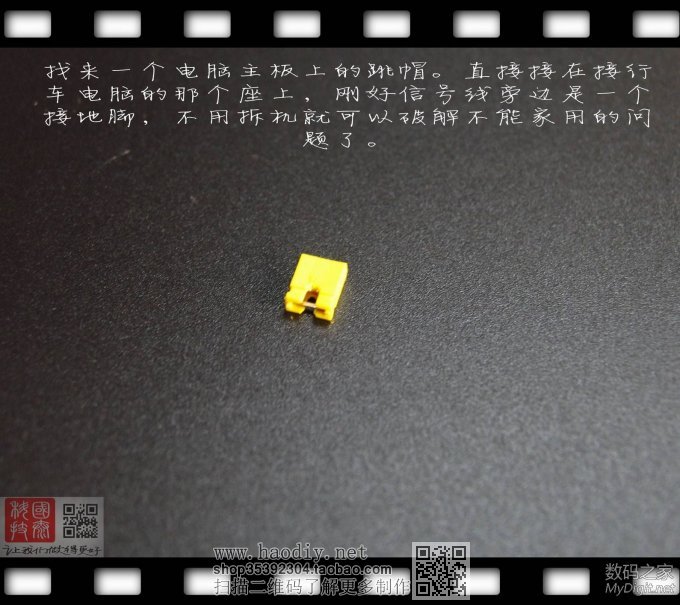

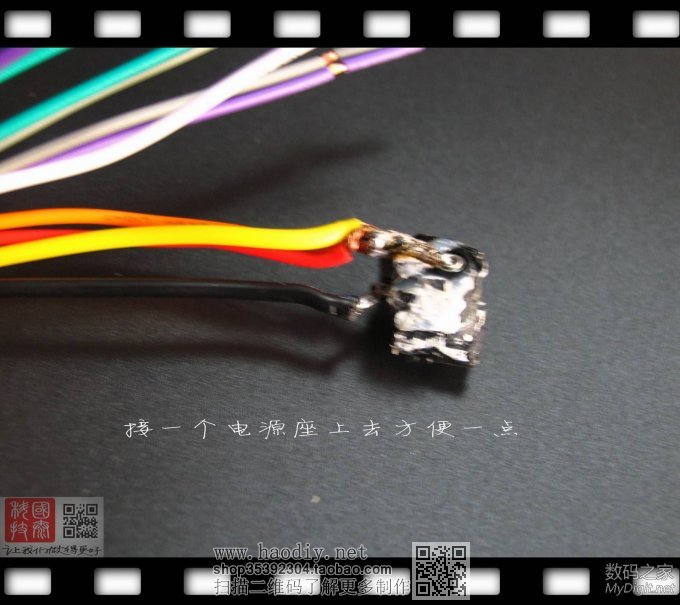

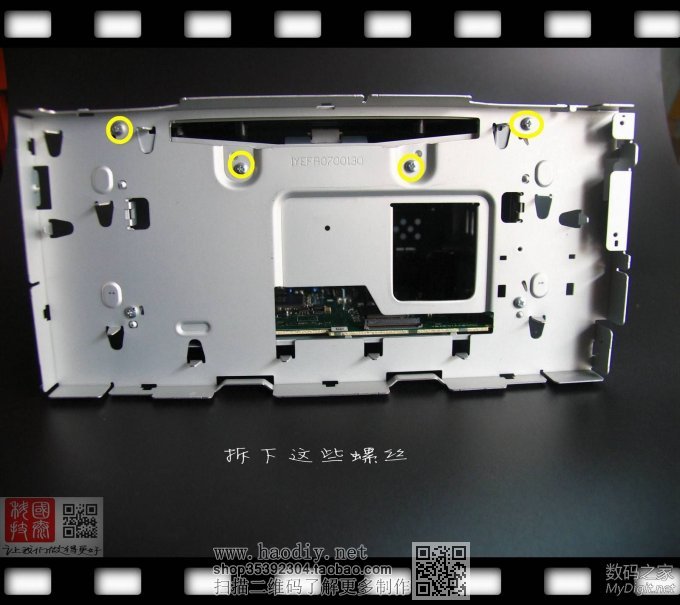

支持论坛，该破解全网首发，个人原创。如转发请注明出处。感谢！ 坛友免费送的车机，有限制，不能直接用接电源使用的，要接行车电脑才可以正常使用。让他寄了一台过来研究 一下。到手后发现把红橙黄三根接12V，黑色接地后只有背光灯是亮的。按开机键没反应。 于是拆机研究。发现板上接口没任何可以标示可以参考接线定义的。想了一下，就算接行车电脑，估计也只是从行车电脑那边发过来一个触发信号，让车机工作的，一般为将触发端置高或拉低来触发芯片工作的。而一般这类的电路都会通过一个三极管或者二个三极管来实现，仔细看了一下， 发现CN902（接行车电脑的尾插）前的线路，只有一根线（CN902的上一排从右往左的第7个脚）是经过二个三极管的。于是通电测量，发现该脚有3.1V的高电平。判断行车电脑会给它发送一个低电平来拉低这个脚，从而触发芯片开始工作。到这里就简单了，咱没有行车电脑。但要给这个脚加个低电平还不简单嘛。直接接地就可以拉低这个脚的电压了。再找一下，发现正好第六脚是接地脚。于是找来一个台式电脑主板上用的跳帽。短接第6和第7脚。 接下来是见证奇迹出现的时候了：终于看到了开机画面，也可以操作使用了。破解到此完成。 PS：文笔不好，理论也不怎么样。不知道这样表达大家能不能看得懂。如有疑问，请发站内信联系。因照相机电池的充电器不见了，匆匆忙忙拍的照。结果最后还是没拍完就没电了，有些还是用手机拍的。照相质量不好。请见谅！

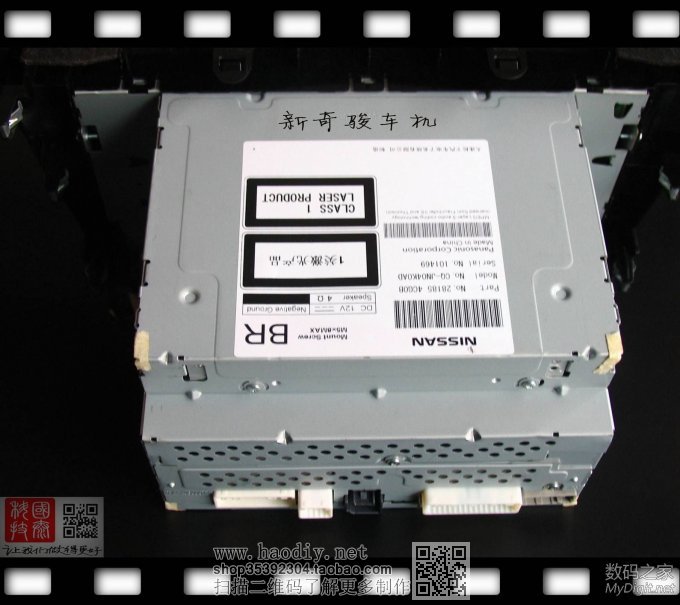

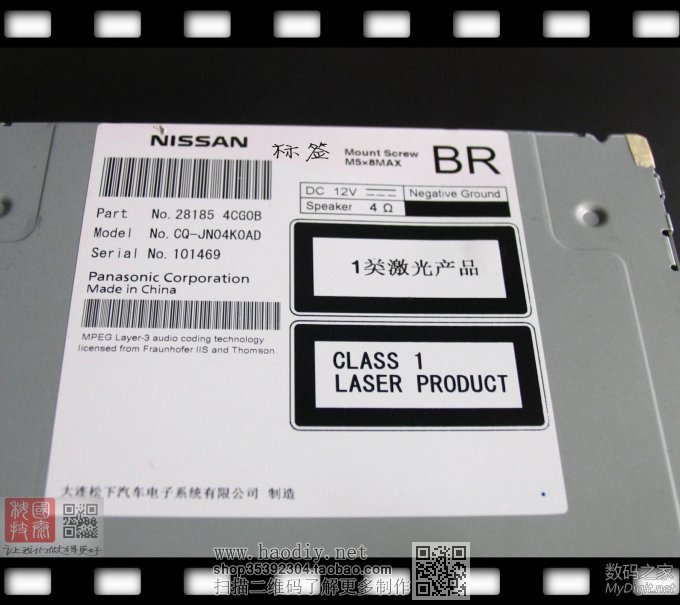

NISSAN CQ-JN04K0AD

|
