放暑假了.....躺在床上拿着手机一动不想动.....  但是开的坑还是要填......  几天前发那个预告贴的时候其实对于这块屏幕并没有完全弄明白... 起码屏幕是接在车机主板上的.... 又忙了一晚上.....  历时四个月零三天.... 这个坑终于完美填上了  （我会说四个月零三天其实第一天把车机拆了，然后懒了四个月，最后用了两晚上做完了吗 ）
拆下来的车机显示屏是这样的 背面是排线插座，但是我不用排线了，只用排线座旁边的Testpoint...

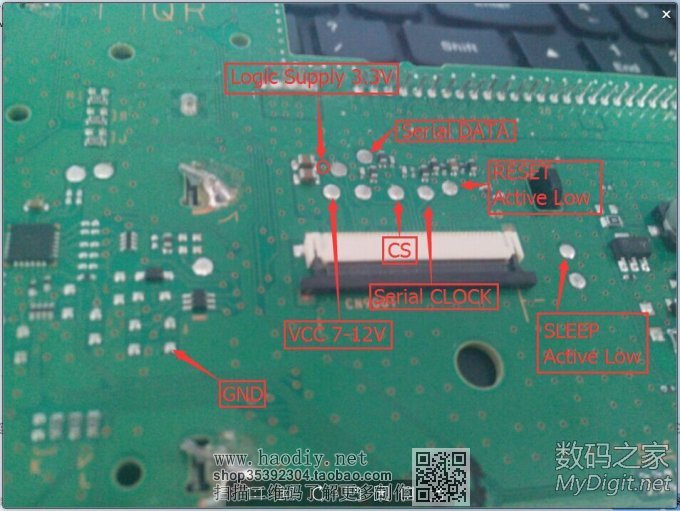

这是接线图。我写的应该很清楚吧？ 没拆正面的屏蔽罩翻起来看线路，完全是测量+分析+猜测  本来画的图是挺漂亮...结果各种缩画质...伤不起 RESET复位脚，低电平有效，没啥好说的。 SLEEP那个脚，是控制高压电路和灯丝驱动的，接低电平或者悬空，DC-DC就不工作。高电平正常显示。 Serial DATA和Serial Clock是串行数据线和时钟线，这个没有疑问吧。  那个Logic Supply是我的猜测。也许是VFD内部逻辑电路的电源。车机上给的是3.29V。你们敢上就用5V，我绝不拦着。 这个线没有Testpoint，不好接。不接，在我这里能亮，但缺段，闪烁。我的解释是单片机上拉电阻通过数据线向驱动IC寄生供电。 VCC是屏幕的主供电，大概7-12V都行。车机是12V。 基本上电路要说的就这些。 关于Logic Supply那个脚，我有一个解决方法看图

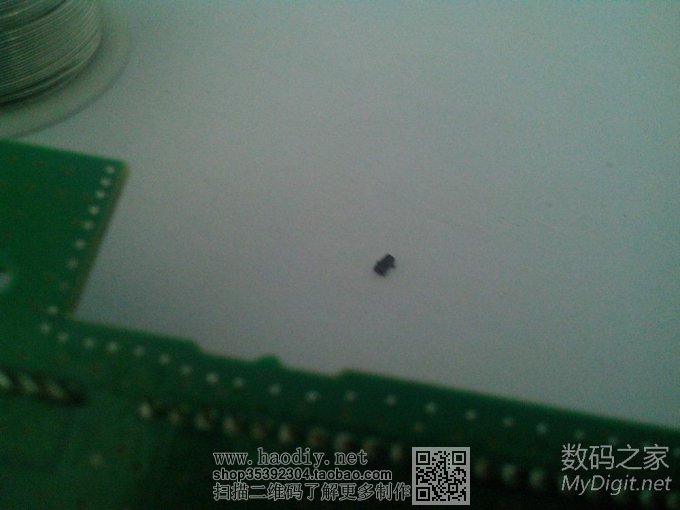

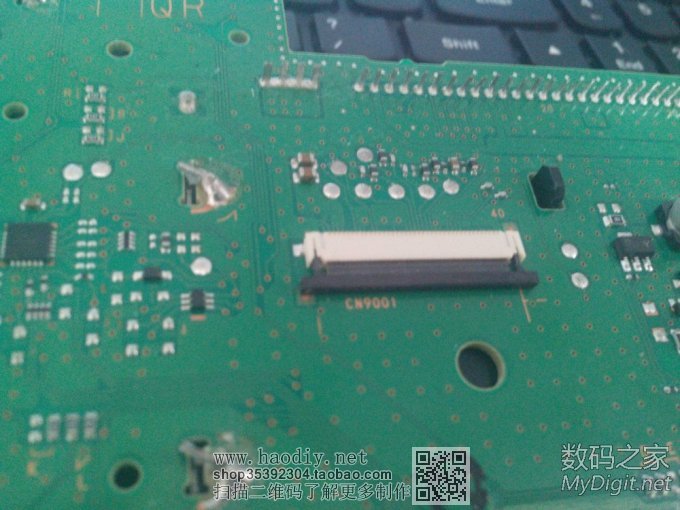

图里那个黑芝麻不是贴片三极管，是SOT-23封装的1117三端稳压器。

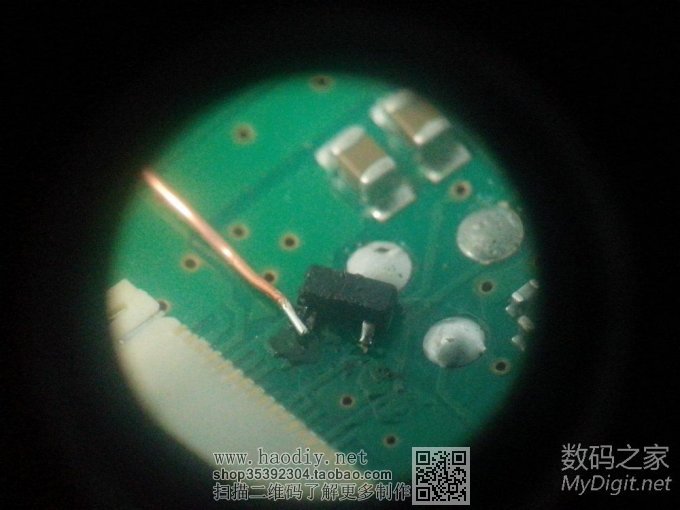

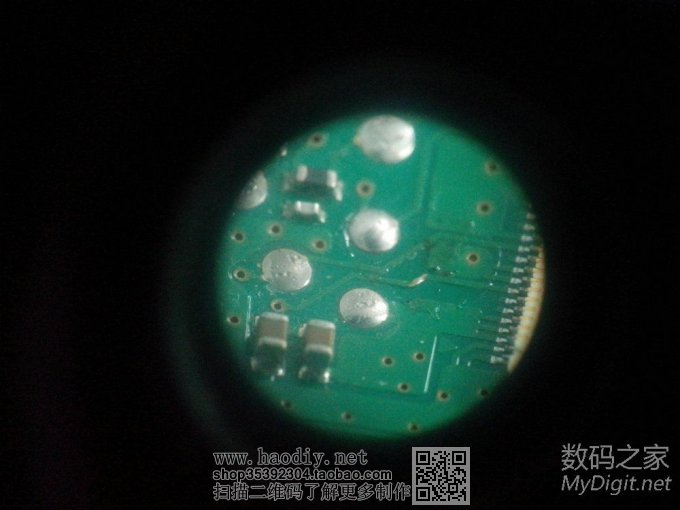

放大十倍让大家看清楚，这根线的阻焊层已经让我刮开了一点点......线很细....刮开需要耐心....细心....

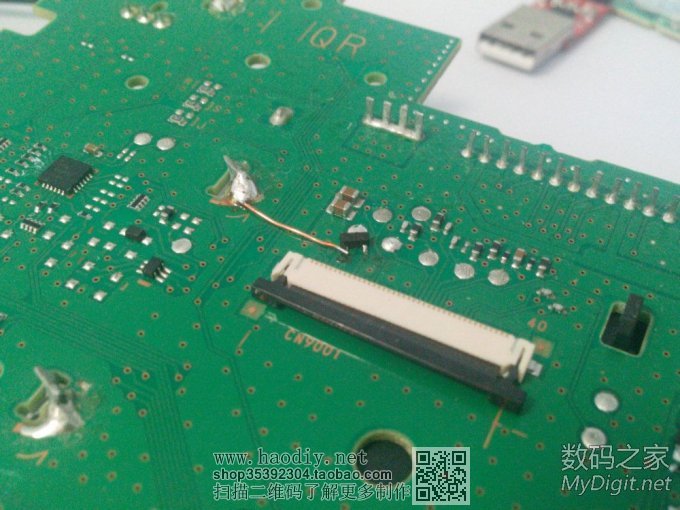

正好三端稳压器焊接在这里。Input接在12V VCC那个测试点上，Output焊在这根线刮开的位置，GND飞了根线，飞到了屏蔽罩的位置。

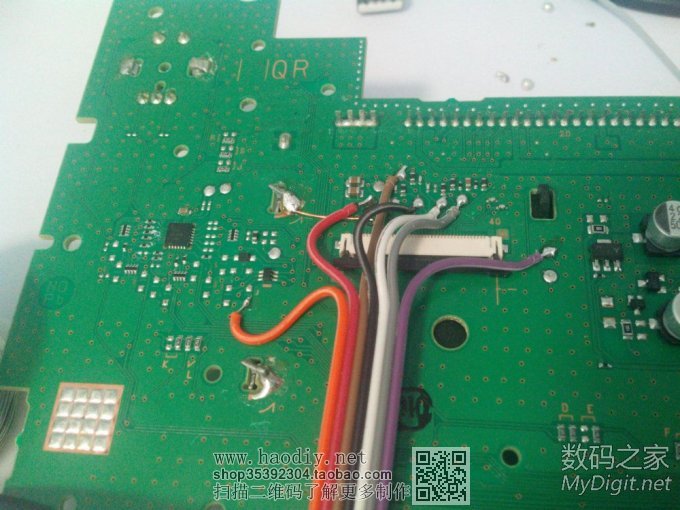

像这样 然后，按我前面那张图把线全部接好

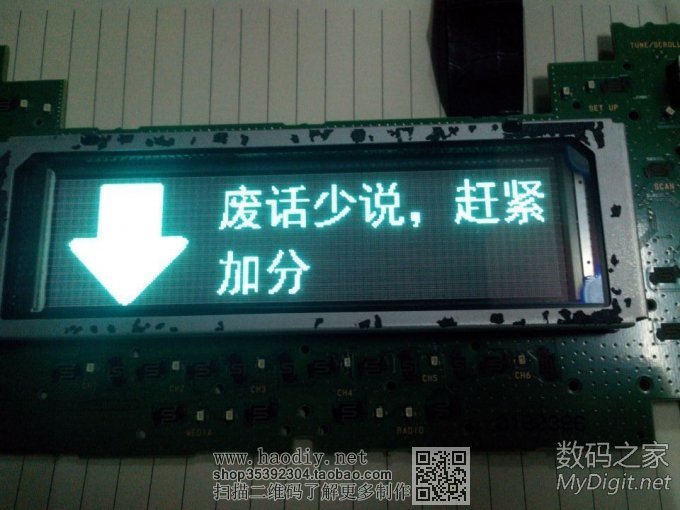

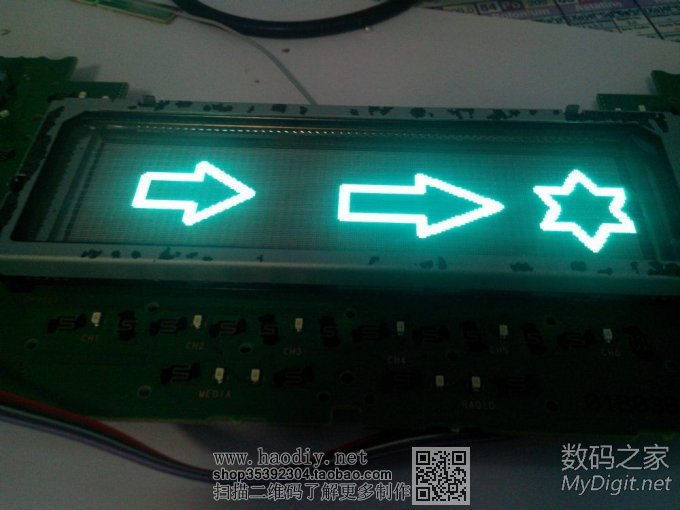

像这样  VFD.zip (2 K) 下载次数:68 把附件HEX文件刷进单片机。我用的是死特惨啊不，STC12C5A60S2 单片机随便做个最小系统就行了。晶体12M，11M都没影响 接线方式是 VCC--→12V电源 GND--→GND SDA--→P1^5 SCL--→P1^7 CS --→P1^2 SL --→P1^1 RS --→P1^0 然后你应该能看到这张图

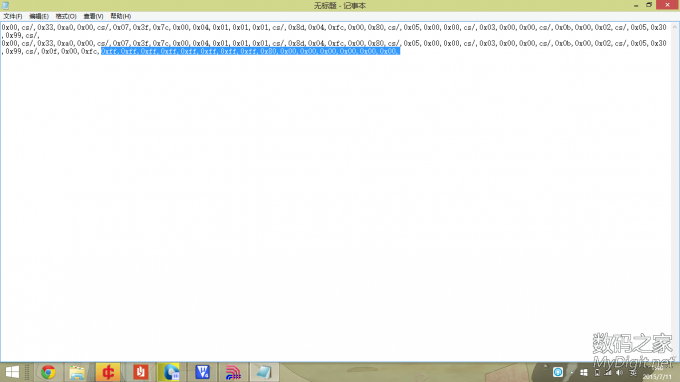

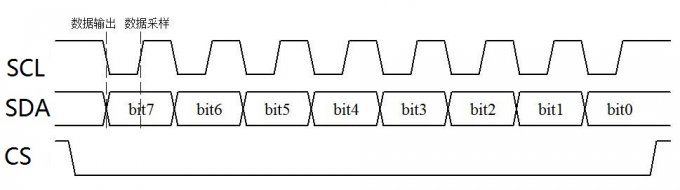

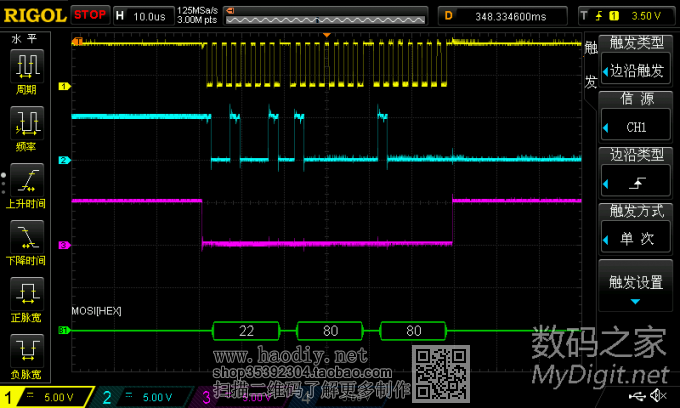

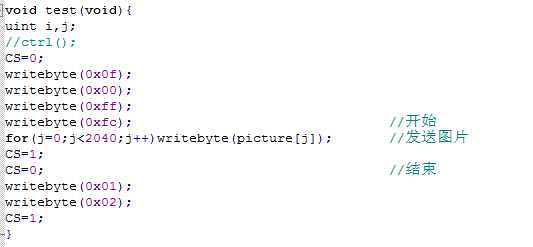

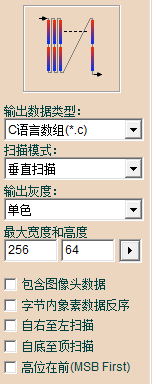

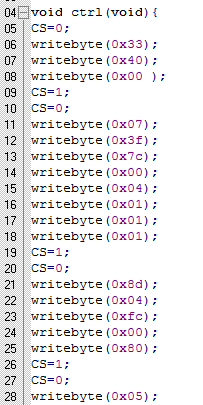

废话少说，多加分才是正道  占一楼讲程序其实程序里面的东西全是用示波器从车机里面反向扒出来的  基本上这幅图就看出来了。就是一个串口。串口么，道理都是一样的。  网上找了幅时序图改了改，基本情况就是这样的。 既然都一样，当然用IO模拟串口也可，UART模式0也可，SPI也可。 我本来是用的UART，但是后来发现这个是LSB先发，但我用示波器解码的时候选的是MSB。懒得在读一遍，直接换了死特惨的硬件SPI 实际上在上电时屏幕是有初始化动作的，是很长一串命令，上电后用单次触发抓了很多次才抓到。 很长的一段。我抄下来了。其中cs/符号表示CS由低到高在到低。  体现在程序里面就是这个函数  附件里的示例程序包括三部分：主程序(main.c)，串行接口(serialinterface.c)，VFD程序（VFD.c) 主程序里面没什么东西。串行接口这里是网上搜来的一个STC SPI的例程，看起来写的不错顺便用示波器验证了一下符合要求就用在这里了，VFD.c里面是VFD驱动相关的函数。  这是显示图片的那一部分。注意数据的格式是从上到下，LSB first，一次送完一帧。VFD里有显存，刷新是自动的，不需理会。其实这里应该是i<2024，因为是253*63的分辨率，屏幕不会理会列上多的那一位，所以应该是253*64/8=2024字节 Img2Lcd取模的示例  因为目的是驱动显示，所以我只写了这么多，剩下的，大家自己琢磨去吧  VFD.zip (41 K) 下载次数:92 2015/8/6补充[重要] 有朋友下载工程包后发现无法编译通过 在重新审读工程文件之后 发现在Serialinterface.h文件中有 #include<datatype.h>; 语句引用到了外部文件"datatype.h” 此文件为本人私用的对于某些变量名的缩略语，放在编译器的/KEIL/C51/INC目录下，不在工程目录下，因此未被上传。因为这个原因，工程文件在其他电脑上不做处理直接编译将报错。 在整个工程中，用到了此文件中如下两行： typedef unsigned char uchar; typedef unsigned int uint; 可删除工程中包含的所有“#include<datatype.h>;”语句，并在开头加上上文的两个定义即可 这是我的疏忽。对因此给坛友带来的不便深表歉意。 (责任编辑：admin) |
