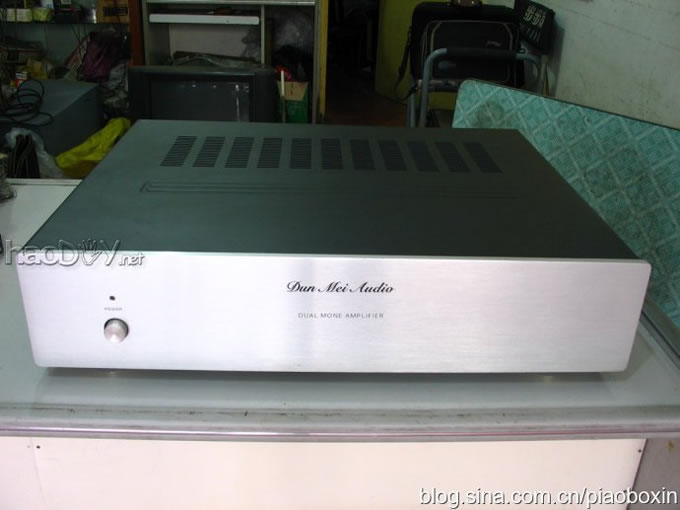

先上图后措辞： 01整机外面

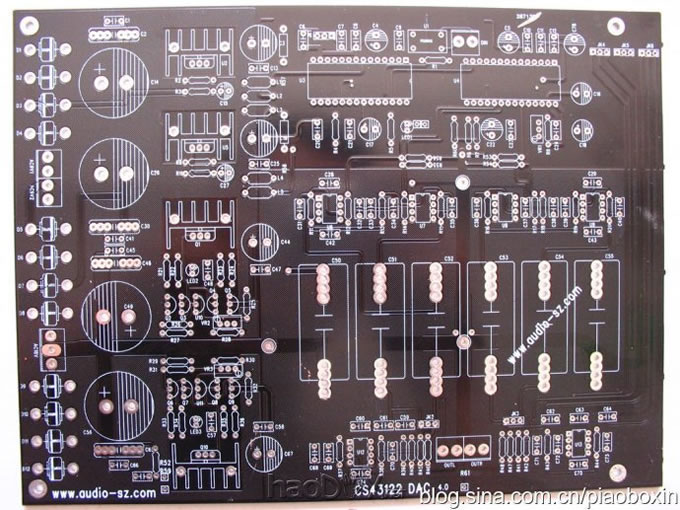

02 选用小龙的PCB空板

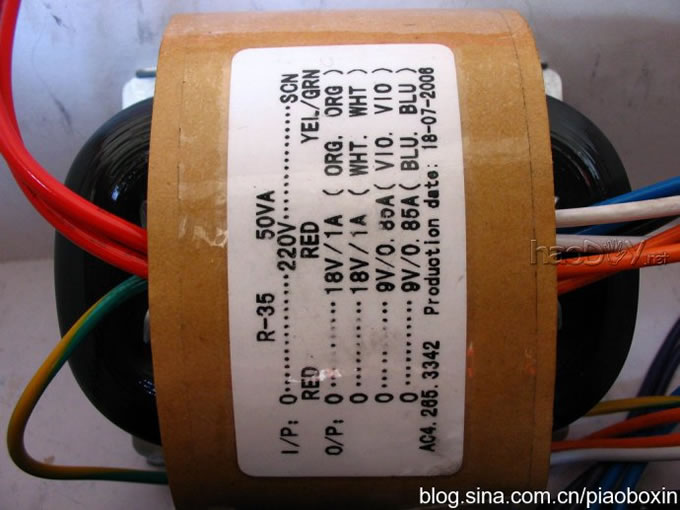

03 从原音定制的50瓦R电源牛

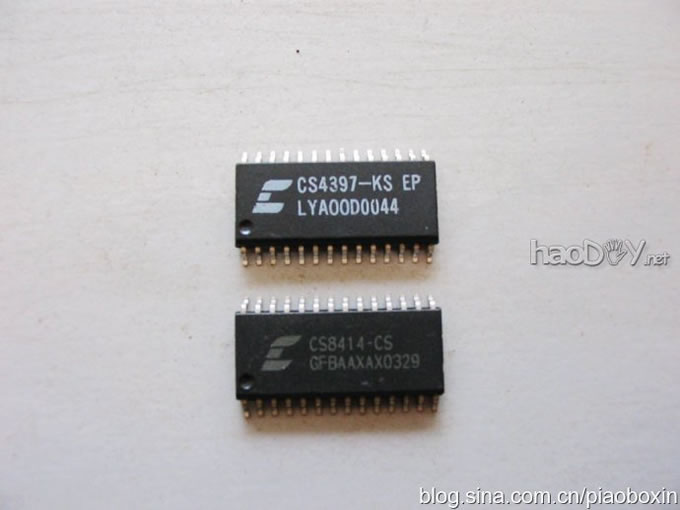

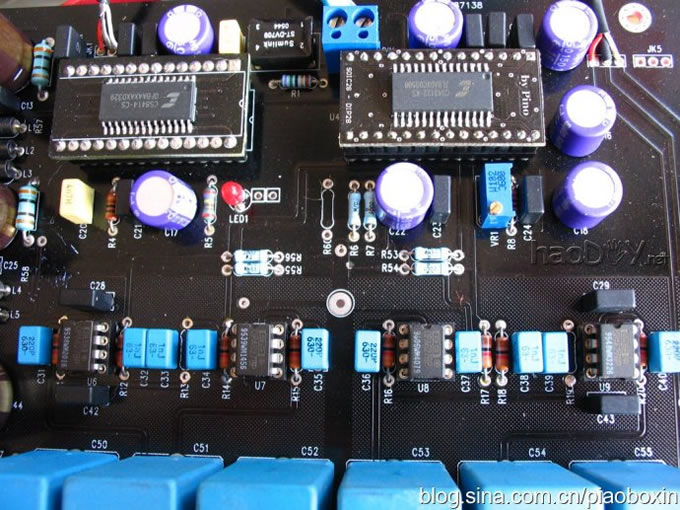

04 焦点元件，数字吸取和DAC芯片。最初用的是CS4397在这里比43122差不止一个档次。
05 凌特的超低内阻低压差三端电源稳压器

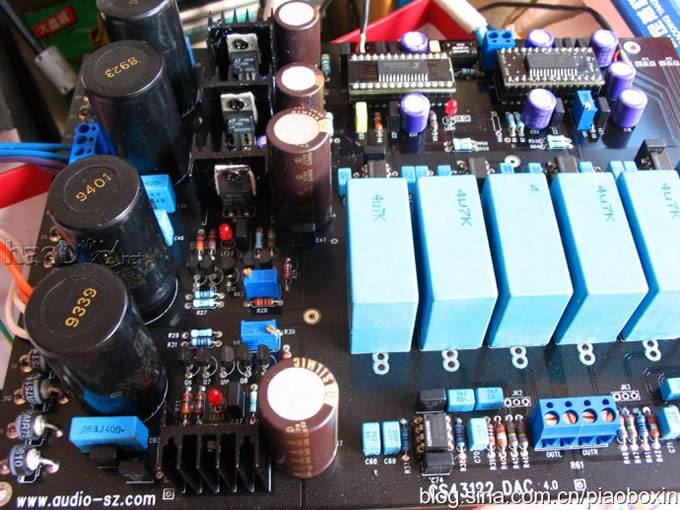

06 模仿电源部门摩托罗拉的车轮管整流，英国BHC电解滤波9610场管洼田稳压1000UF

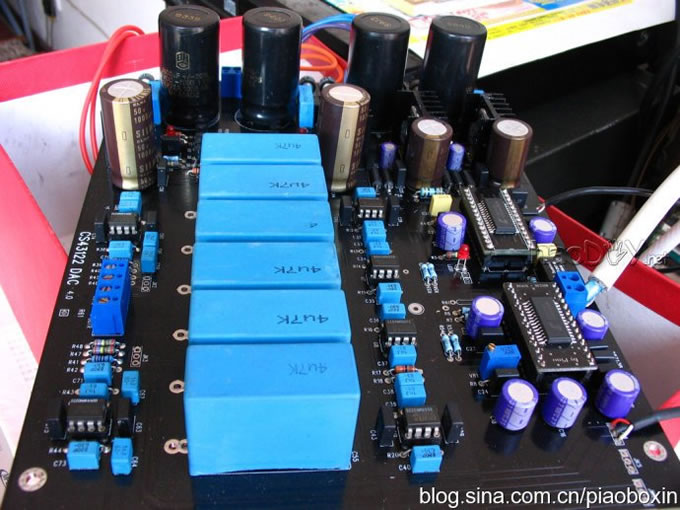

07 板上最精明的6只薄膜电容很是有气魄！中间4只是均衡输出的耦合电容，双方两只用作模仿电源的退偶。

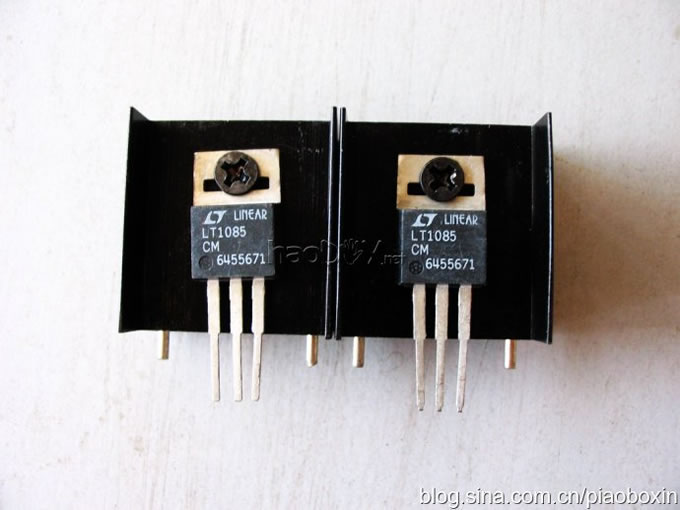

09 数字电源分两路，同样用摩托罗拉的车轮管整流。两片凌特LT1085稳压，基准退偶用三洋固体，输出用蚕丝膜的ELNA棕神

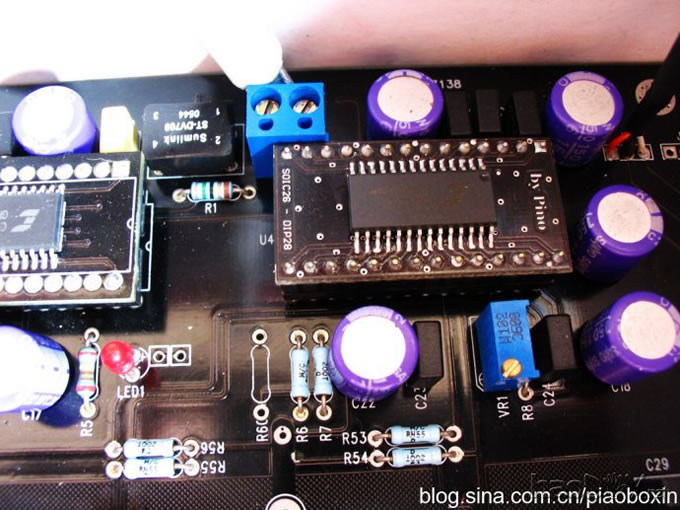

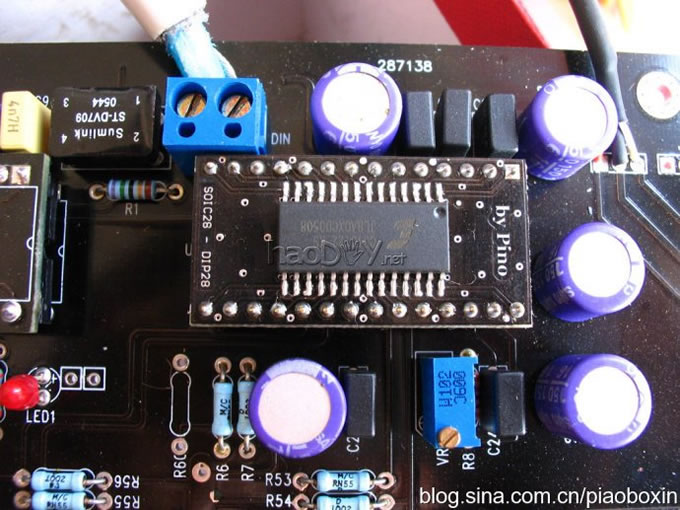

10 第一次进级时是国产43122激光刻字，声音老是有缺陷。换一片一个样，不是这个声道有噪声，就是谁人声道不响！？真是差劲！其后换成韩国产白字的就OK了。数字信号输入，用了专用脉冲变压器DV709来断绝

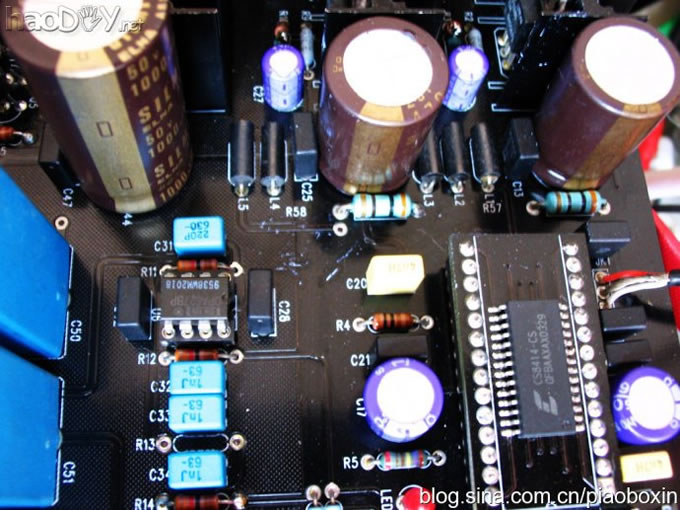

11 前面的四个运放所有选用OPA627BP

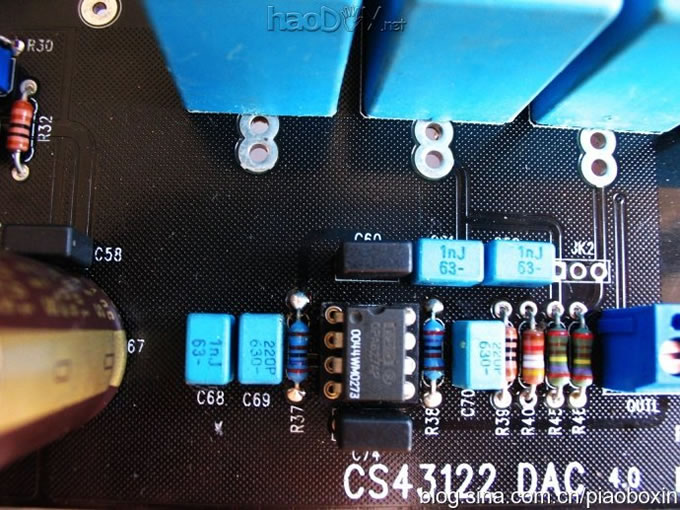

12 最初用两只627AP做缓冲输出
13 其后在改革进级时，打消了耦合电容改为全直流输出。低频量感成倍增进。中、高频也越发通透、超逸。同时换上全新的金封OPA627BM使音质更有了质的奔腾。在拆去耦合电容空出来的位置上，给模仿输出电源并联了两对RIFA 2200UF 的退偶电解。这种电容的声音从容天然，理会力不错且柔和。他独一的瑕玷是声音不足致密、凝重。跟前面滤波的BHC恰恰可以互补一下。 (责任编辑：admin) |
