发个自己做的CD机上来挨砖玩

时间:2012-08-27 20:32来源:未知 作者:admin 点击:
前言: 其实作为动手派的发烧就是无止境的摸索,收集,动手,拆解并且无限循环的过程。 并不是没有CD机器,也曾有几款外接的素质不错的解码器材。 但是不知道为什么,自从看过菲利普的一些经典线路后,对于其早年的拳头线路:7310+7220+1541念念不忘,甚至总
前言:

其实作为动手派的发烧就是无止境的摸索,收集,动手,拆解并且无限循环的过程。

并不是没有CD机器,也曾有几款外接的素质不错的解码器材。

但是不知道为什么,自从看过菲利普的一些经典线路后,对于其早年的拳头线路:7310+7220+1541念念不忘,甚至总在思考,外接解码器材需要经过数字输出线路,数字接受线路,还有一些数字隔离牛什么的等等,是不是省略这些线路,直接做成转盘解码一体机,是不是有不同的滋味?

于是有了下面这个作品:

一,转盘部分。

综合看过不少版本的CDM4线路,要么是当时手里资金紧张,要么是觉得线路并不是很完善,所以一直犹豫不决。

后来按耐不住,弄了张吻子的告别版本CDM4,该线路加强了伺服,很明显的差别就是同样的光头,在吻子的板子上和在310板上,读碟的速度要爽很多。

个人固执的认为,强悍的读盘能力固然离不开优秀的线路和光头系统,但是在光头硬件方面也需要努力加强和突破,于是经过无数次的修改和实验,终于拥有了一个纯铝的光头座,这个座位的好处也很明显,把转盘放在桌子上,猛摇桌子也不会出现卡停等现象,而以往的310上的原撞托盘,只要轻轻一碰就会出现卡的现象。

转盘部分做好后,接下来就是重心部分:DAC了。

既然自己动手,要做就做精品。本来计划用一片1541S1,但总觉得这个芯片有过于炒作的嫌疑,而且价格不是我能接受的范围,所以最后确定用同编号的1541AR1并联。

模拟部分采用价格不是很昂贵的AD797,个人觉得这个芯片素质还不错,性价比不错。

电源部分采用数字模拟分开供电,但并没有采用复杂的甲类分立电源,也没有采用337/317等电源,而是采用普通的78/79系列三端稳压。不过芯片方面当然不能含糊,全部采用M记的,并且精心挑选,选用电压比较精确的。

在元件选择方面,也没过多投资,电阻采用电讯线路板上拆的六色环进口精密金属膜电阻,这个电阻实际测量,精度在1%内,完全符合要求。

电容也采用普通品,用松下的CBB和国产优质独石搭配。

电源部分电容采用松下金字和ENLA金字搭配。所有芯片都有退藕电容,全部用ENLA金字。



实际听音感受:

很朴实,音色淡雅。高音纤细而靓丽,低音干脆砸实,人声部分很有现场感,比以前的1865胆输出DAC比较,声场宽阔不少,细节也更丰富,音质更加细腻动人,只是少了ECC88那种温暖的胆味。

图片见下:

发个自己做的CD机上来挨砖玩

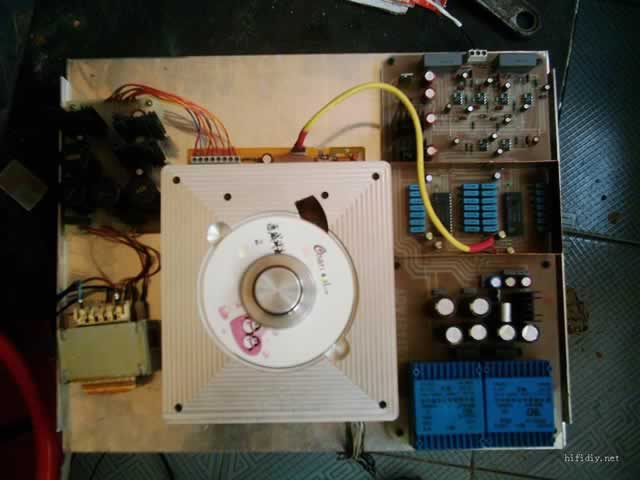

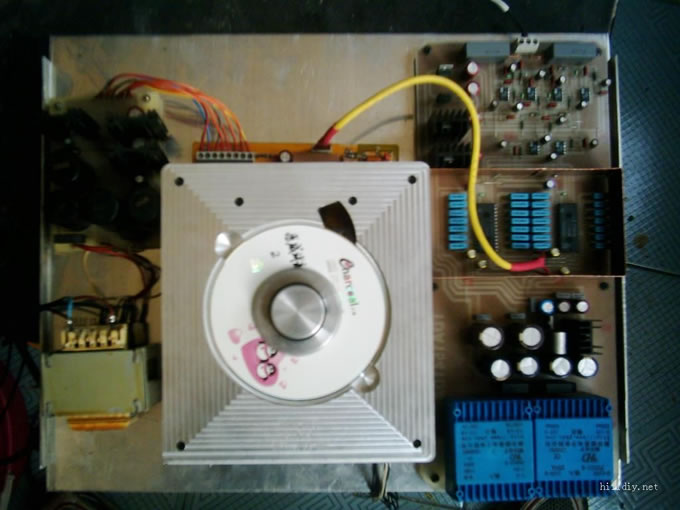

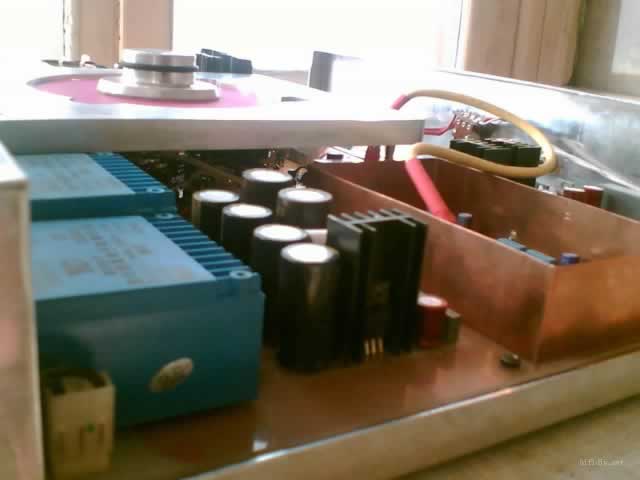

说明:整体布局效果(还没找到适合的壳子,半裸状态)

发个自己做的CD机上来挨砖玩

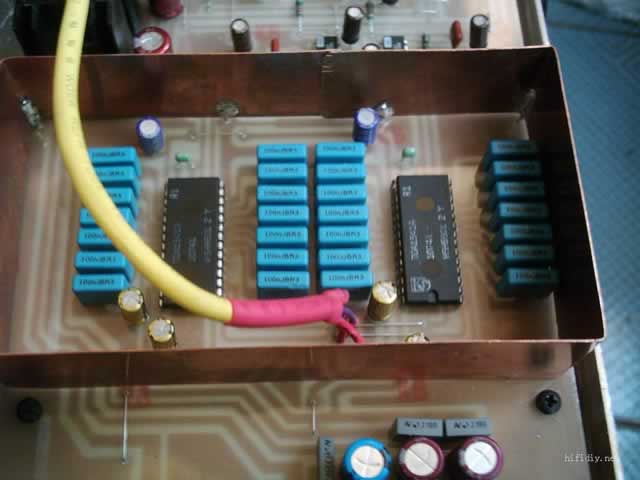

说明:解码器核心部分,同编号的1541AR1(来自毛毛虫)

发个自己做的CD机上来挨砖玩

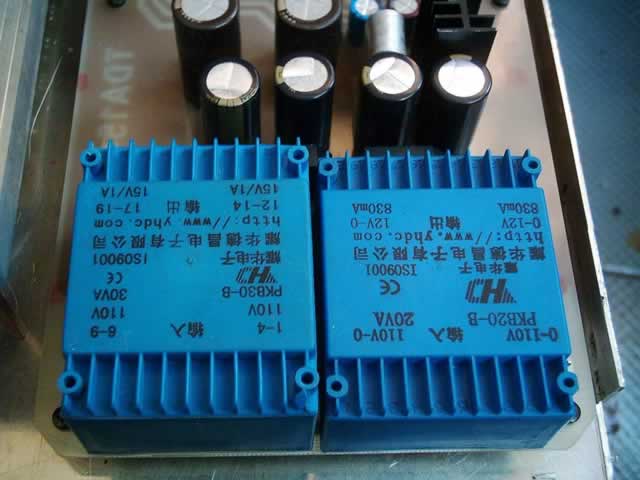

说明:解码器的电源部分,数字和模拟部分各自单独变压器供电。滤波部分并没搞得很恐怖。

发个自己做的CD机上来挨砖玩

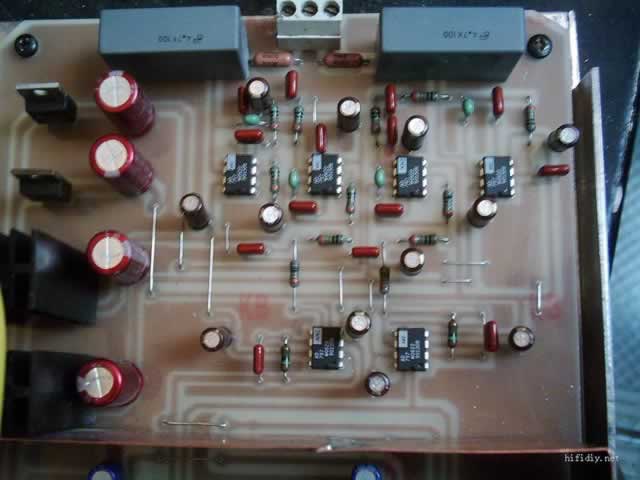

说明:模拟输出部分。采用6只同编号的AD797。

发个自己做的CD机上来挨砖玩

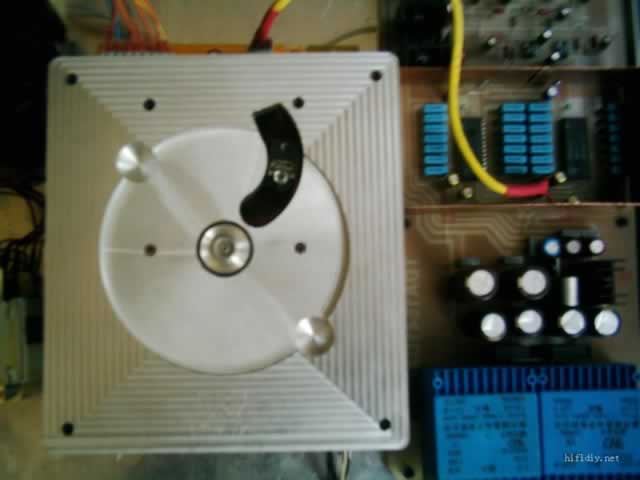

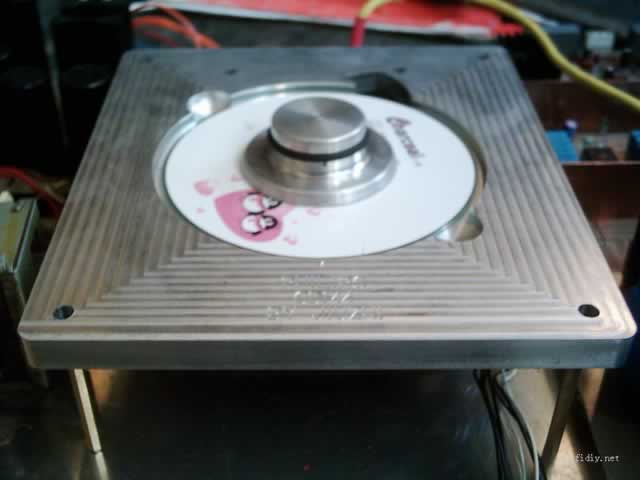

说明:光头座部分特写。为纯铝CNC加工,重量1.2KG

具体情况可以参见我以前发表的帖子。


发个自己做的CD机上来挨砖玩

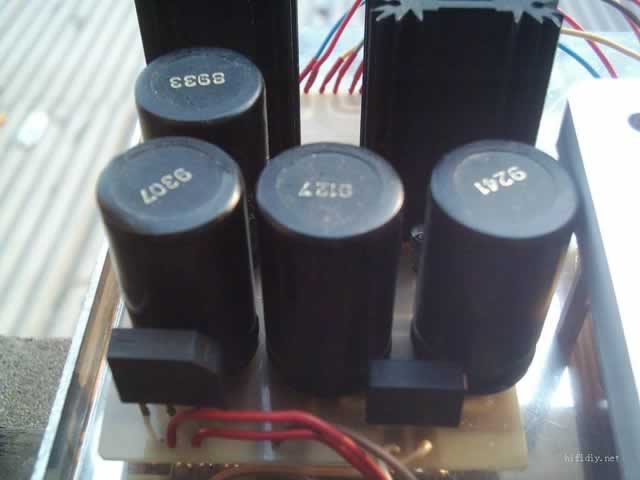

说明:转盘部分的电源,也是模拟和数字部分分开供电,采用4只BHC金字。

发个自己做的CD机上来挨砖玩
说明:这就是自己经过三次实验后确定的线路板,因为找不到适合的PCB加工单位(经济上也不允许),所以只好自己腐蚀,具体腐蚀的过程可以参看我发表的相关帖子。


发个自己做的CD机上来挨砖玩

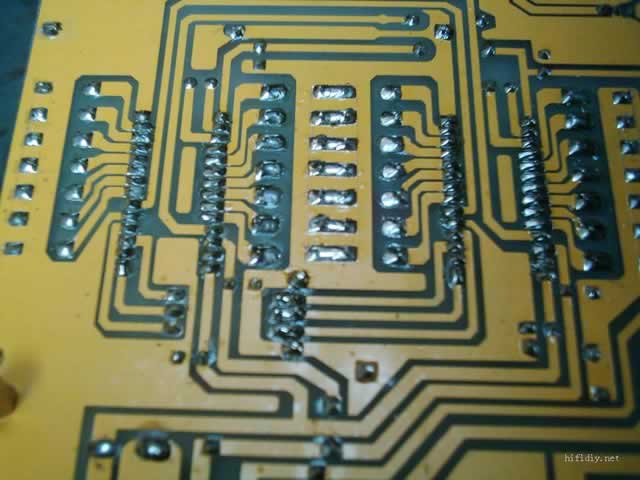

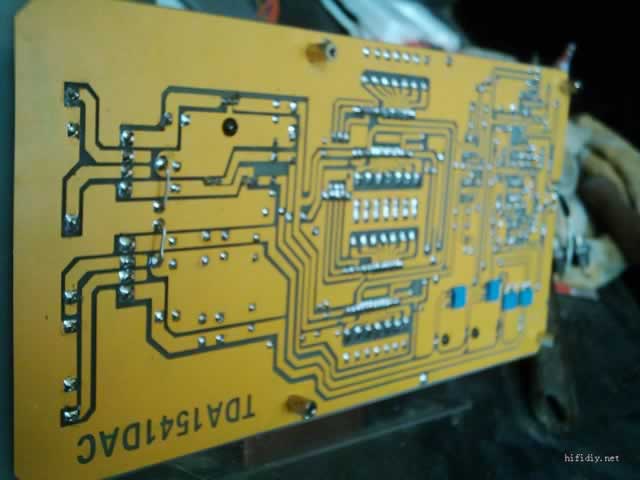

说明:PCB部分特写。因为没有办法做漂亮的PCB保护层,曾经试验过酒精松香水,但是弄出来很难看。

因为是用不干胶法腐蚀的PCB,所以干脆没有把不干胶撕下来,只用刀片在焊盘位置开个小孔焊接,这样做下来个人感觉比较漂亮,保护效果也很棒。

发个自己做的CD机上来挨砖玩
发个自己做的CD机上来挨砖玩

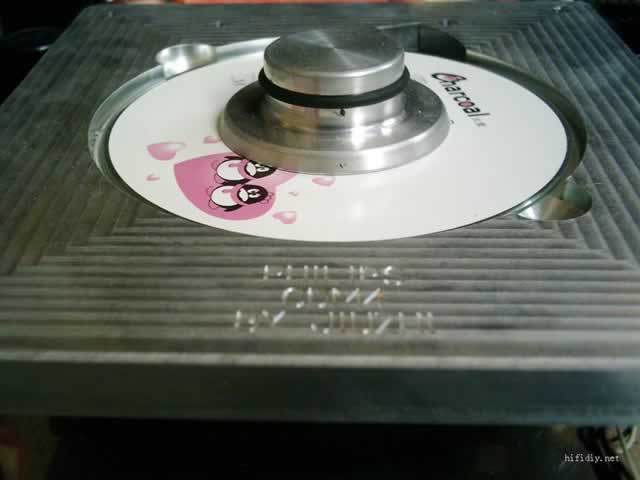

说明:个人还是比较满意这个CNC的光头座的。上面还雕刻了我个人的签名哦`~

发个自己做的CD机上来挨砖玩

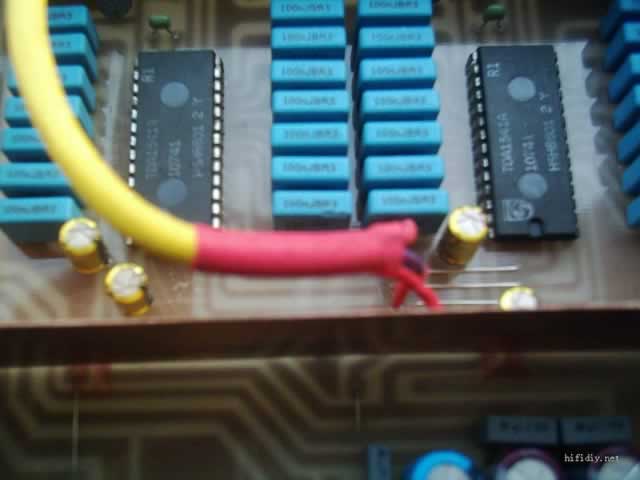

说明:最开始用普通线从7220到1541,但是感觉噪音有点大,并且声音有点冲。

后来狠心剪了一段镀银信号线,拆除里面的线芯,只采用编织层(还是双层的,这线以前买来可是100多元/米啊),然后里面穿过三根纯银线,分别连接7220的15 16 18脚到1541的1 2 3 4 脚。感觉噪音完全消失,音色好上一个层次。

发个自己做的CD机上来挨砖玩

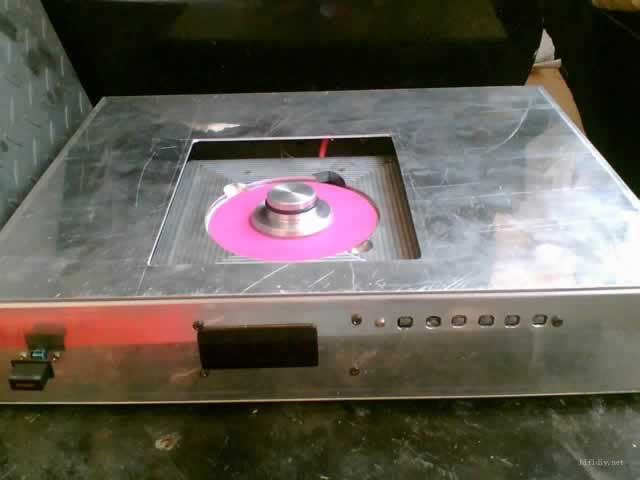

控制很简单,只有停止,播放,快进,快退,时间,循环,暂停,出入几个控制。


发个自己做的CD机上来挨砖玩
发个自己做的CD机上来挨砖玩
发个自己做的CD机上来挨砖玩
发个自己做的CD机上来挨砖玩
发个自己做的CD机上来挨砖玩

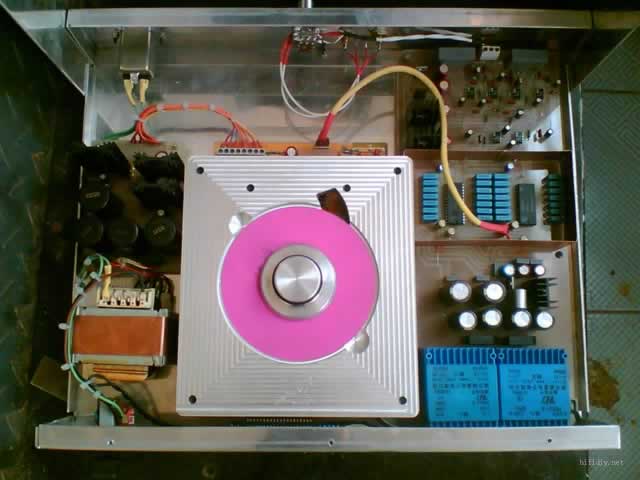

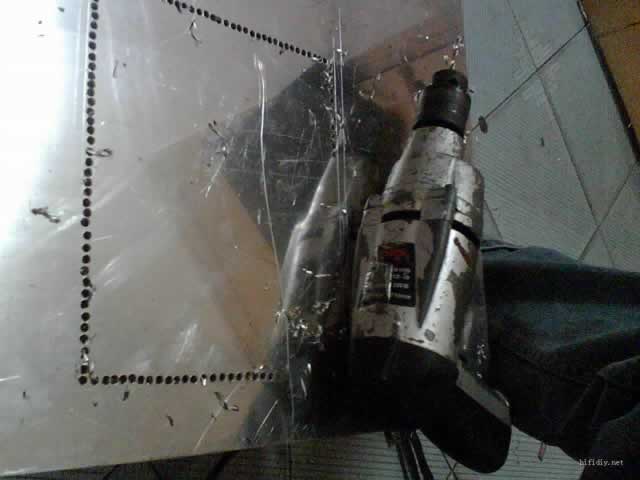

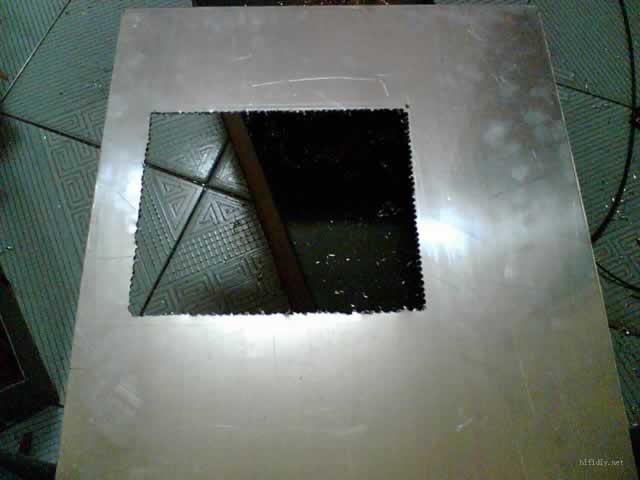

接下来就是做顶部的透明盖板以及面板了。有时间再去把铝部件拉丝处理一下。

漂亮的机器就算完成了。

元件布局应该无大碍了.

跳线基本都是地线,信号线都没跳.

至于牛的处理,开始也想过很多办法.实际结论是,这个某某公司开发的高品质牛,放在印刷板上并无明显影响.为了节约空间,所以采用了这个方式.事实上牛的安装是带了避震措施的,牛与PCB之间有很不错的溶胶层来吸收牛的震动
