自制cm108 I2S tda1543*4 NOS声卡

时间:2014-10-02 09:39来源:itbbs.pconline.com.cn 作者:84971645 点击: 次

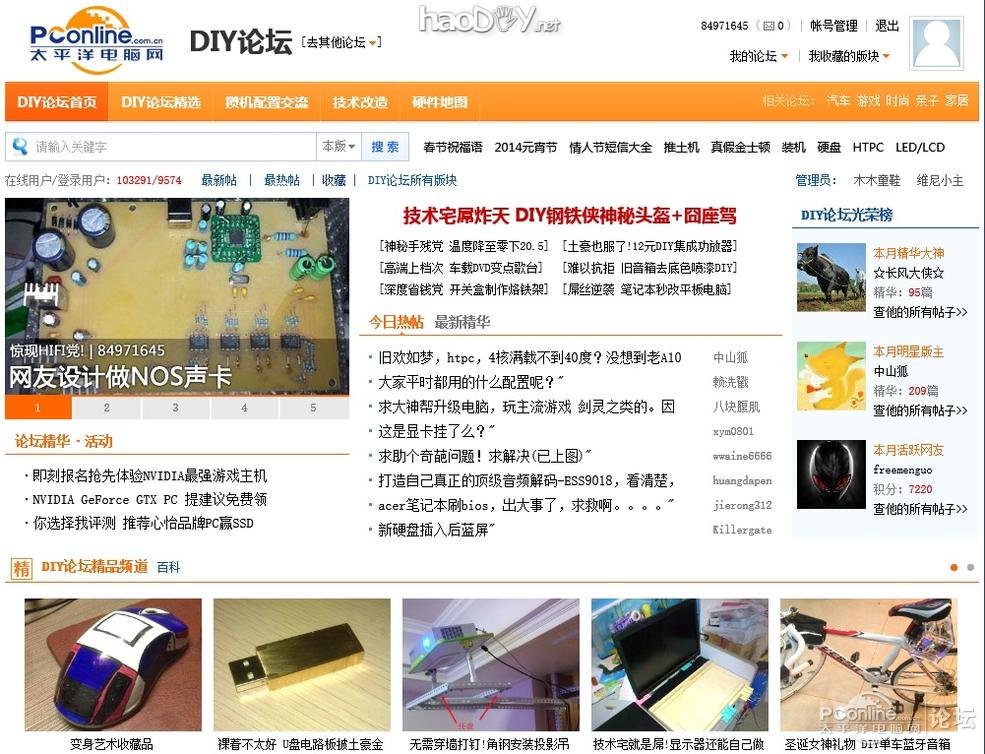

上电视了！超激动！ 感谢大家支持！ 在台湾的hifi论坛中，看见了tda1543电路，心里就想试做一个。 本来是想用cs8412，后来想了下。怎么说都是电脑玩家，搞个声卡怎么样 后来想到了cm108有I2S，好！就用它了 cm108纯I2S电路图自己画的 ， tda1543参考论坛的。
上电视了！超激动！自制cm108 I2S tda1543*4 NOS声卡感谢大家支持！自制cm108 I2S tda1543*4 NOS声卡
自制cm108 I2S tda1543*4 NOS声卡



在台湾的hifi论坛中，看见了tda1543电路，心里就想试做一个。自制cm108 I2S tda1543*4 NOS声卡


本来是想用cs8412，后来想了下。怎么说都是电脑玩家，搞个声卡怎么样自制cm108 I2S tda1543*4 NOS声卡


后来想到了cm108有I2S，好！就用它了自制cm108 I2S tda1543*4 NOS声卡

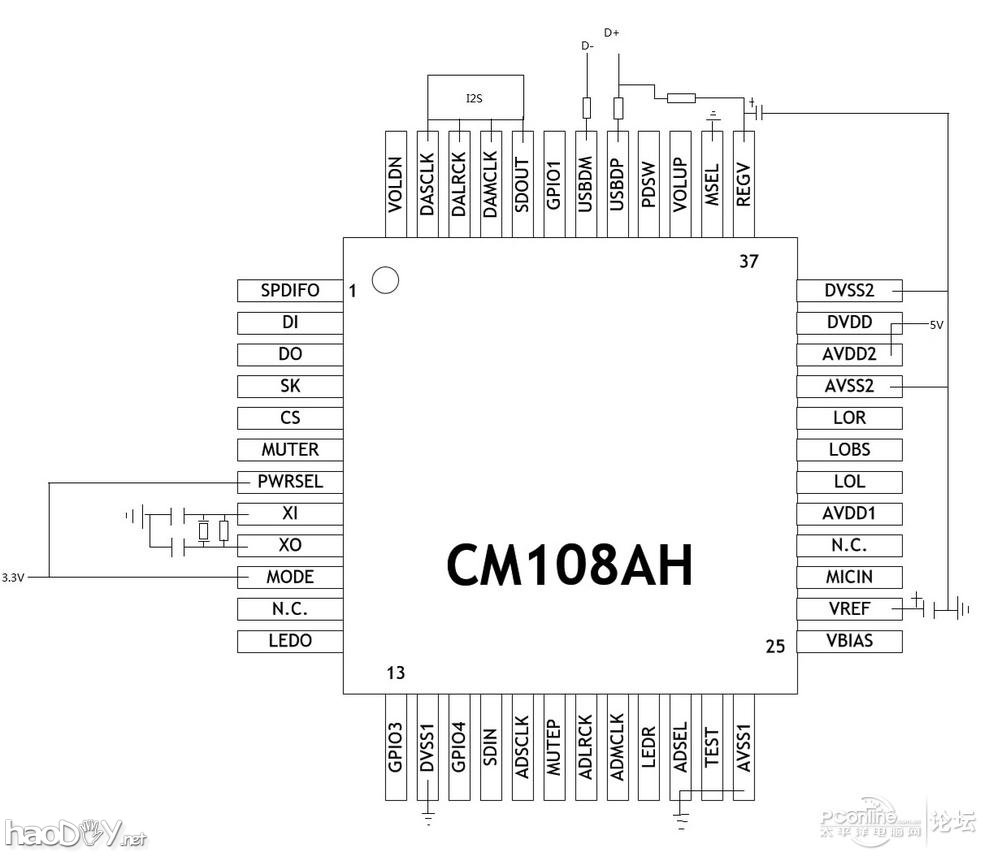

cm108纯I2S电路图自己画的自制cm108 I2S tda1543*4 NOS声卡，tda1543参考论坛的。不过我是用8V供电，所以电路用的电阻改了下。自制cm108 I2S tda1543*4 NOS声卡


cm108纯I2S电路，I2S、5V和3.3V自由发挥自制cm108 I2S tda1543*4 NOS声卡，可以上别的DAC芯片自制cm108 I2S tda1543*4 NOS声卡不过CM108就支持16bit 44.1KHz 48KHz自制cm108 I2S tda1543*4 NOS声卡还是用TDA1543吧自制cm108 I2S tda1543*4 NOS声卡

自制cm108 I2S tda1543*4 NOS声卡

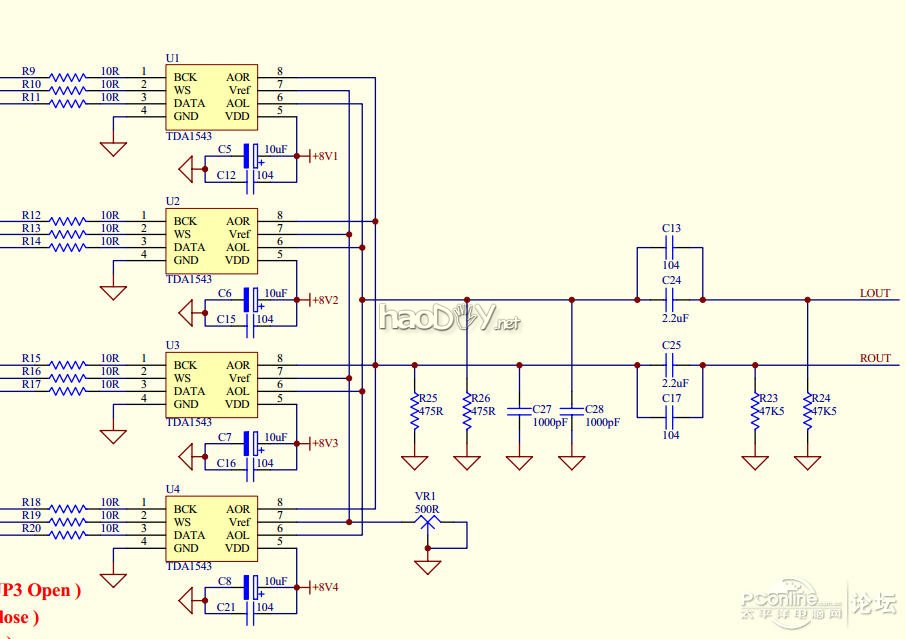

tda1543电路自制cm108 I2S tda1543*4 NOS声卡


自制cm108 I2S tda1543*4 NOS声卡

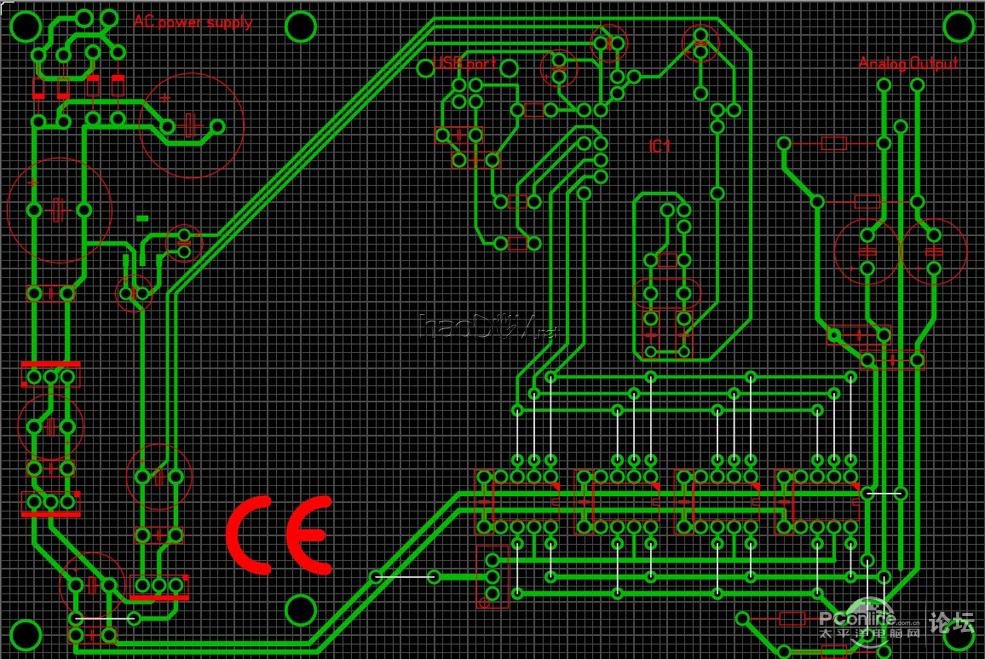

自己画的电路板自制cm108 I2S tda1543*4 NOS声卡
自制cm108 I2S tda1543*4 NOS声卡

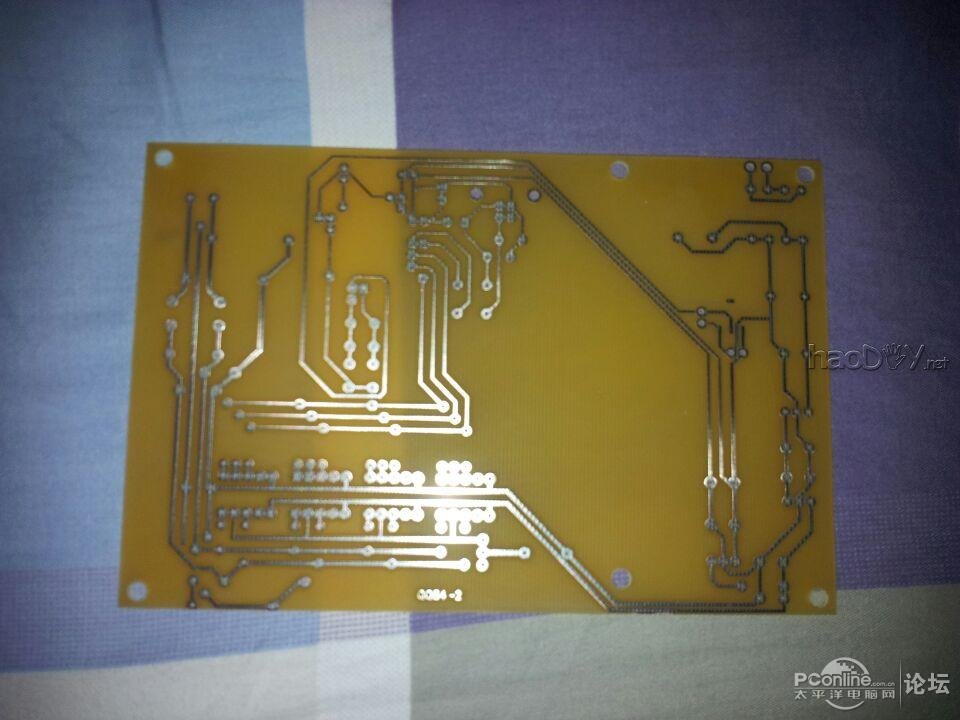

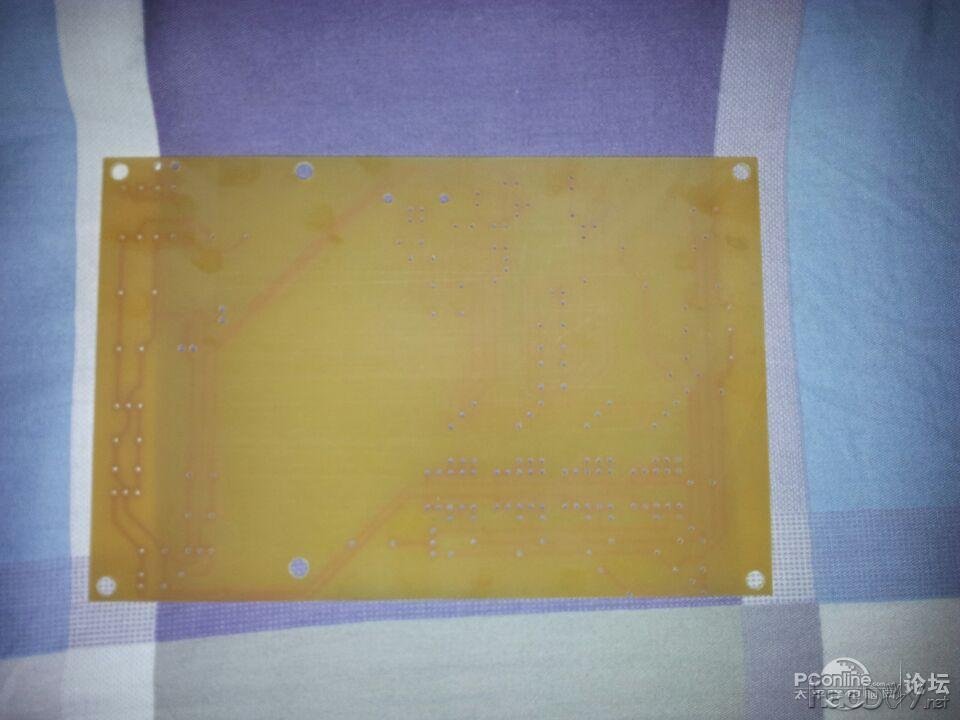

起板了自制cm108 I2S tda1543*4 NOS声卡


自制cm108 I2S tda1543*4 NOS声卡





自制cm108 I2S tda1543*4 NOS声卡

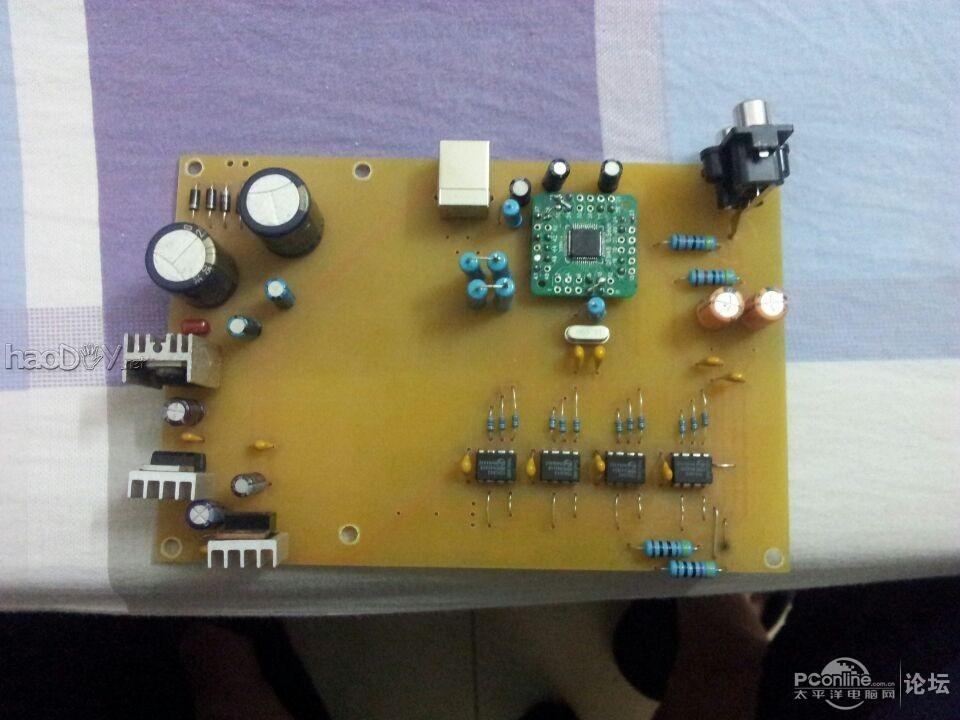

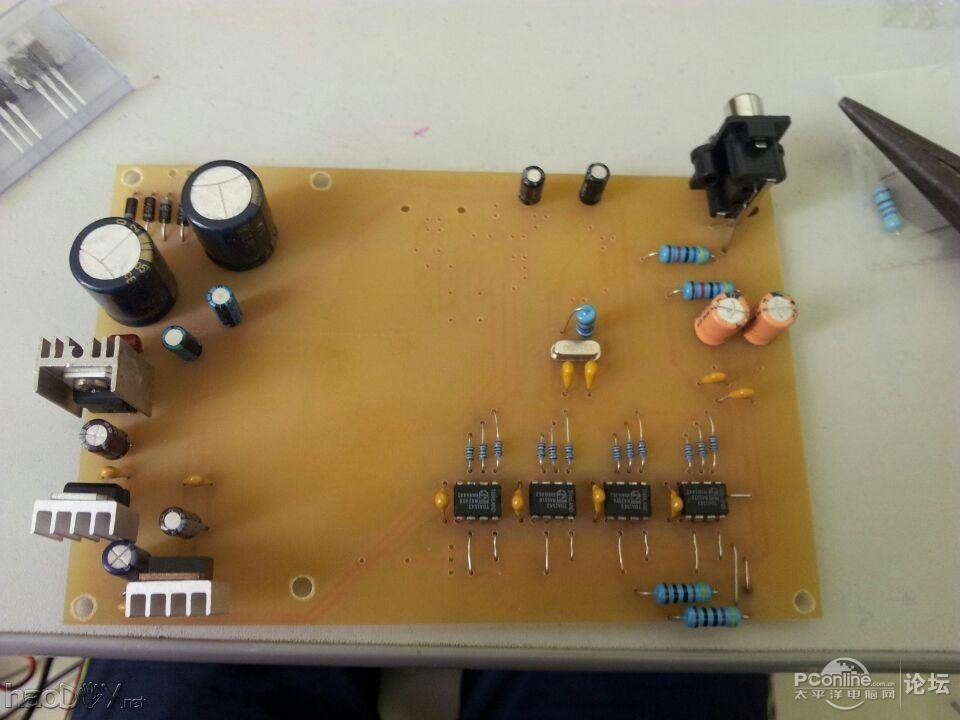

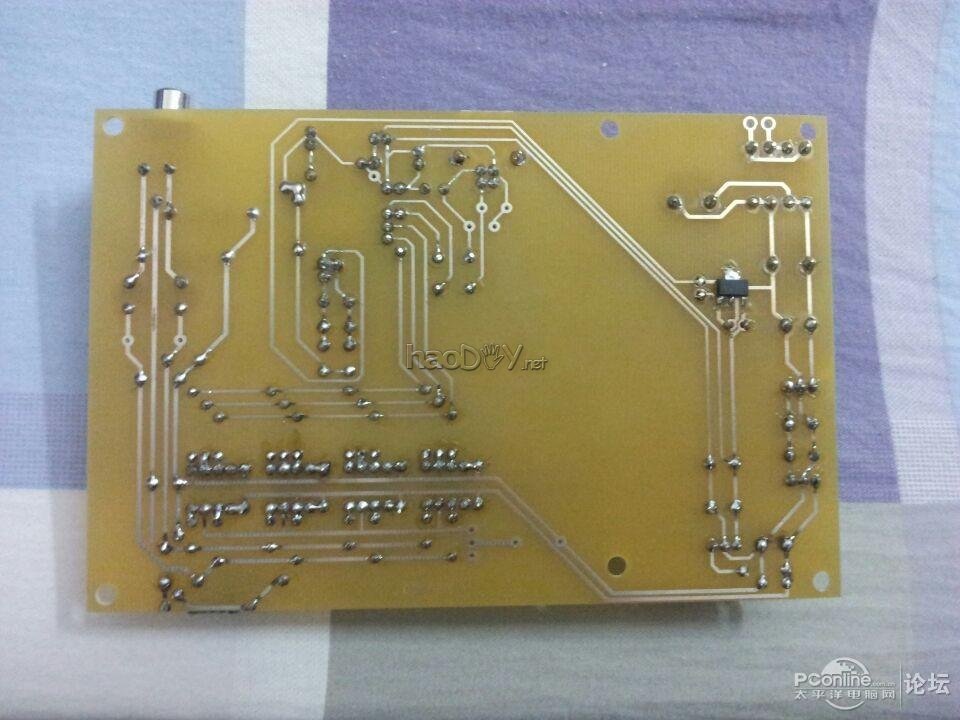

果断焊接，上机自制cm108 I2S tda1543*4 NOS声卡

自制cm108 I2S tda1543*4 NOS声卡

自制cm108 I2S tda1543*4 NOS声卡




自制cm108 I2S tda1543*4 NOS声卡
