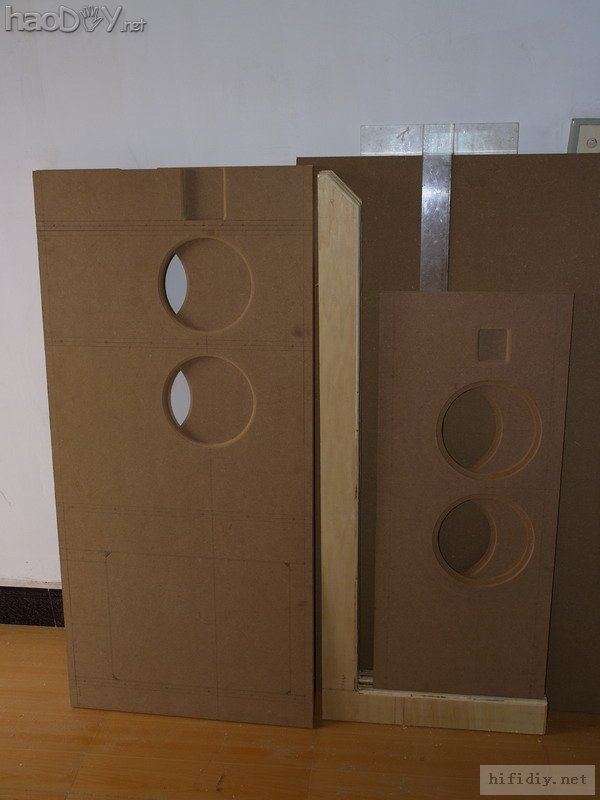

计划来源于惕版的8寸全频。 当初给这对8寸全频做了对TQWT的箱体，测量的时候发觉加上RLC拉完曲线以后灵敏度大概是93DB左右，而且纯单元频响从1KHZ左右开始有个6DB的爬坡，感觉蛮有意思的。当时就在想要么再搞一对单元，玩玩2.5分频，顺便把灵敏度提高到98DB左右，也可以让手头的那对B&G NEO3平面高音有个发挥。 直到上个月底，有空休假，就买了两张15MM的MDF板开工。 设计障板的时候考虑到了使用上的灵活性----即使失败也可以改别的方案，于是把障板的低频转折点定了150HZ和100HZ两个方案，150HZ对应的障板宽度是58CM，100HZ是85CM。于是草草手工画了张图纸，开始下料。

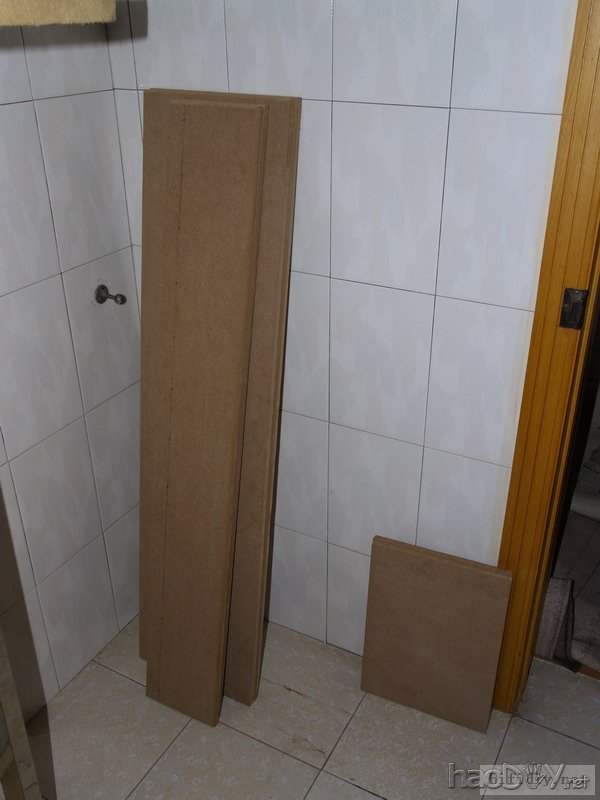

下面的这些辅料是用来加宽到85CM的~

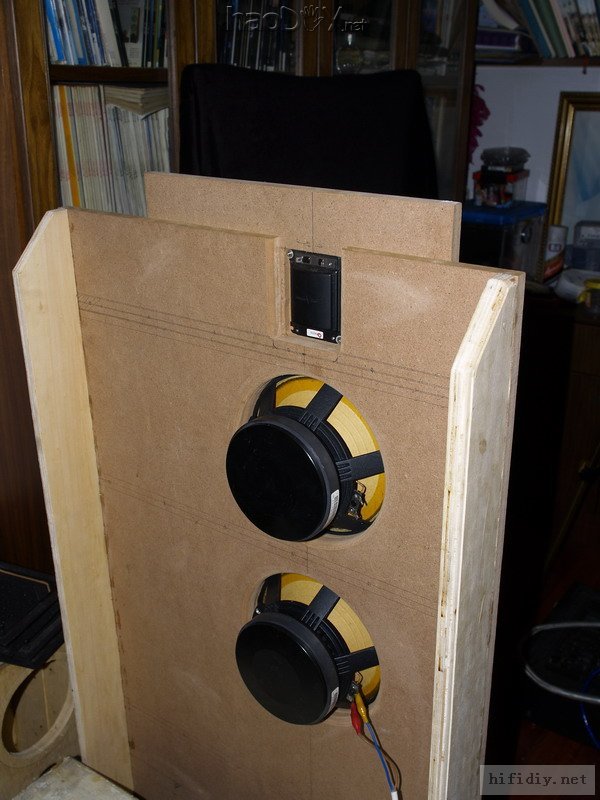

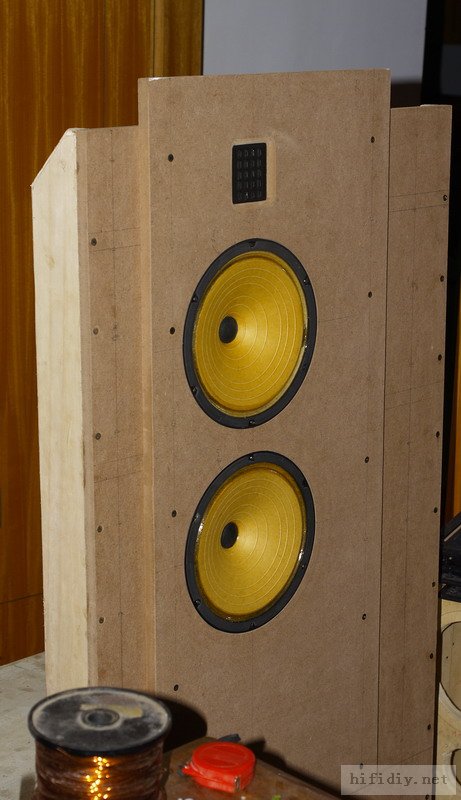

可是没料到天公不作美，后来一连一个星期基本都在下雨，只好又拖延了。 随后又断断续续的抽时间下了些料，终于在前几天把喇叭装上去开始实测一把参数了。

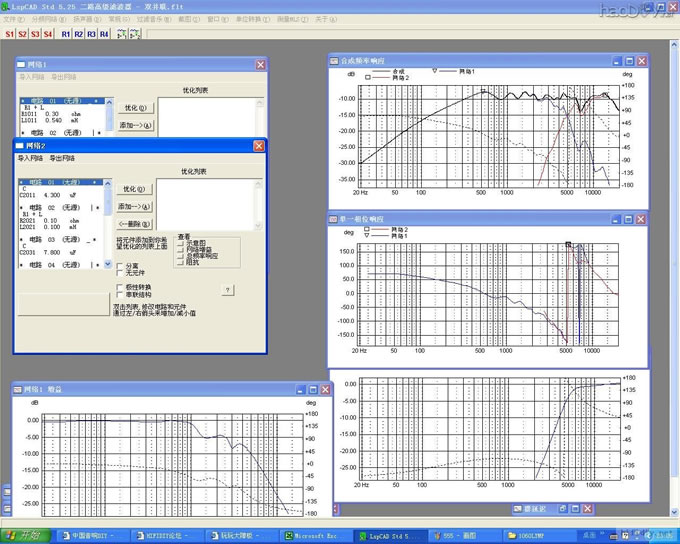

 可惜第一个方案如我所担心的，由于指向性的问题，在设计分频的时候出现了问题。 最初在模拟的时候，两个单元的数据其实是同一个单元的，也就是说是相同的数据，所以在模拟的时候4KHZ以下是比较好看的

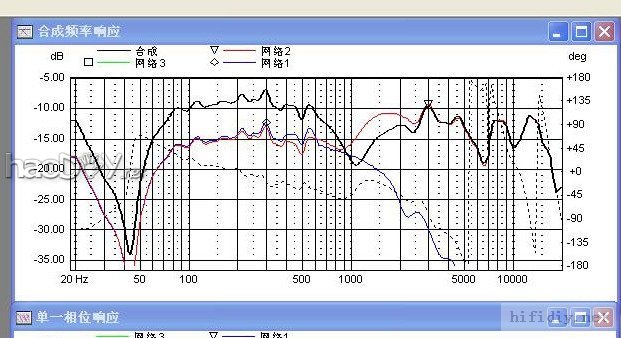

但是实际上由于两个8寸单元垂直配置，在同一高度的测量点上，频响和相位都出现了变化，在1KHZ左右令人伤心的出现了比较宽大的凹陷。 实际测量数据带入原来的模拟分频后：

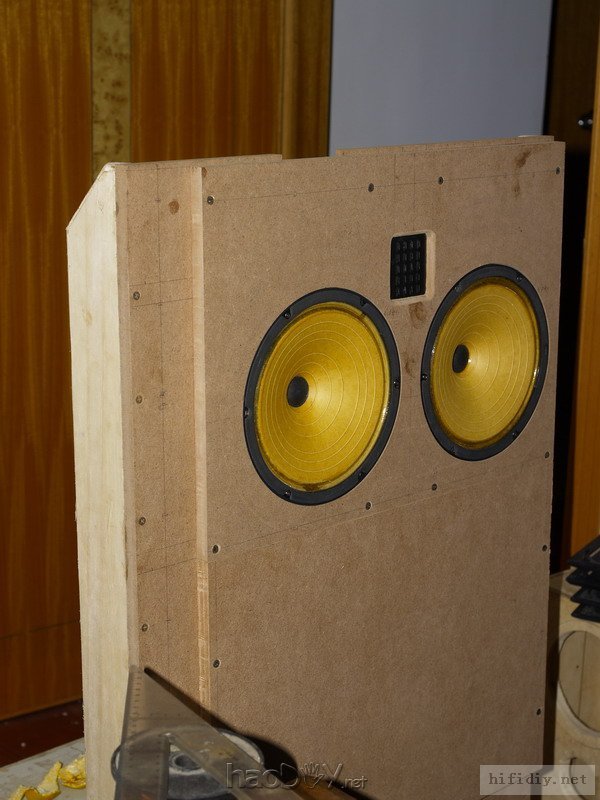

即使做调整后也只能稍微改善而无法消除这个凹陷。。。 不过幸好事先我有准备：竖的不行，咱就来横的~ 于是经过今天的努力，我把它改过来了。一方面单元的水平指向性要好于垂直指向性，另一方面，这样只要调整聆听时的TONE IN角度，可以基本保证两个单元频响和相位的一致性。

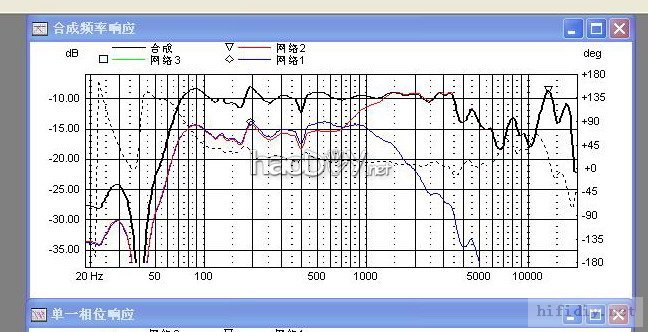

模拟的分频器：结果还算满意~7KHZ的谷是NEO3的缺陷，应该再想些办法改善一下~ 顺便还模拟了一下两单元并联的两分频的结果：似乎2.5的方案曲线更好看些~  接下来准备搞分频器了 搭个分频器开声试了下，单声道的，声音没什么问题，准备把另一半也装起来~ 大喇叭高灵敏度的好处就是规模感，钢琴声一出，小喇叭就要靠边站了。 |
