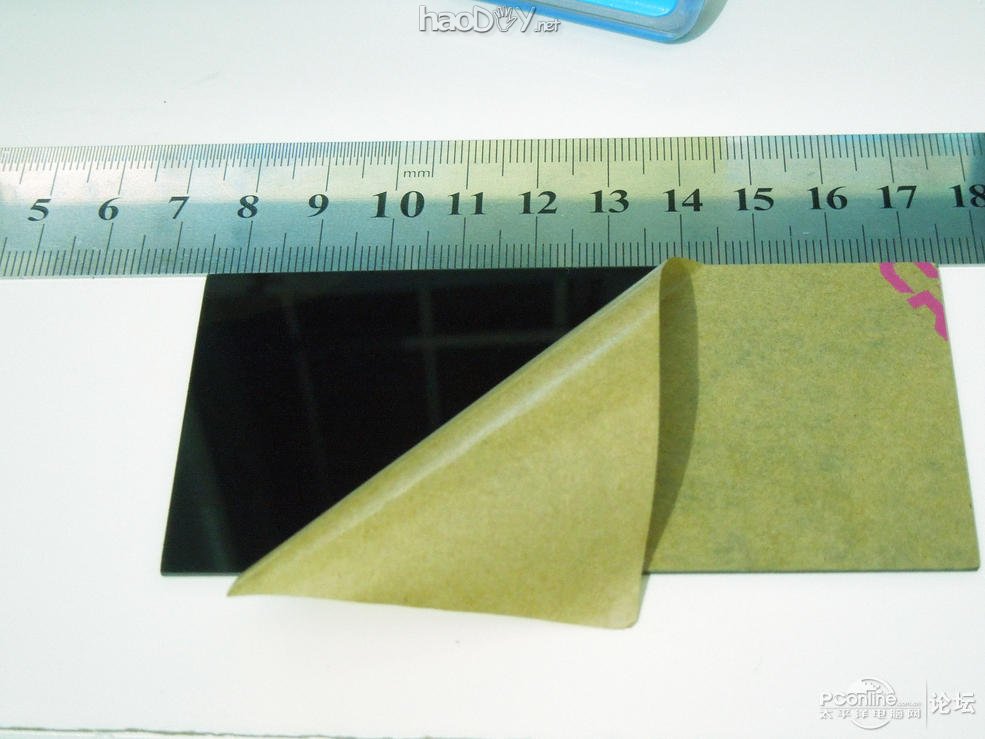

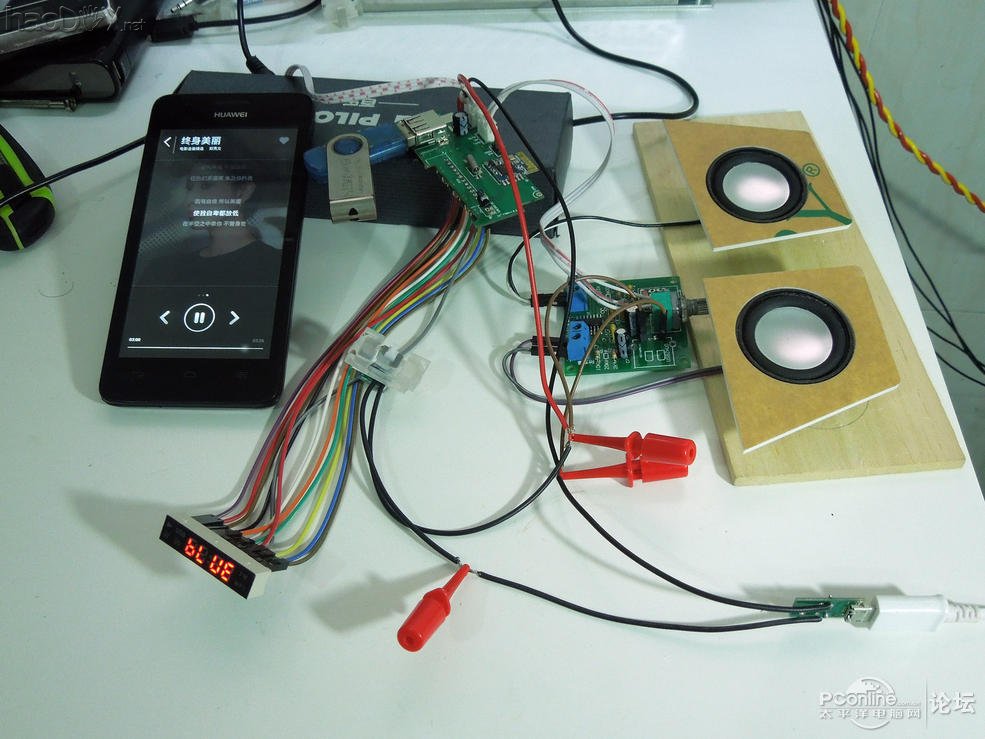

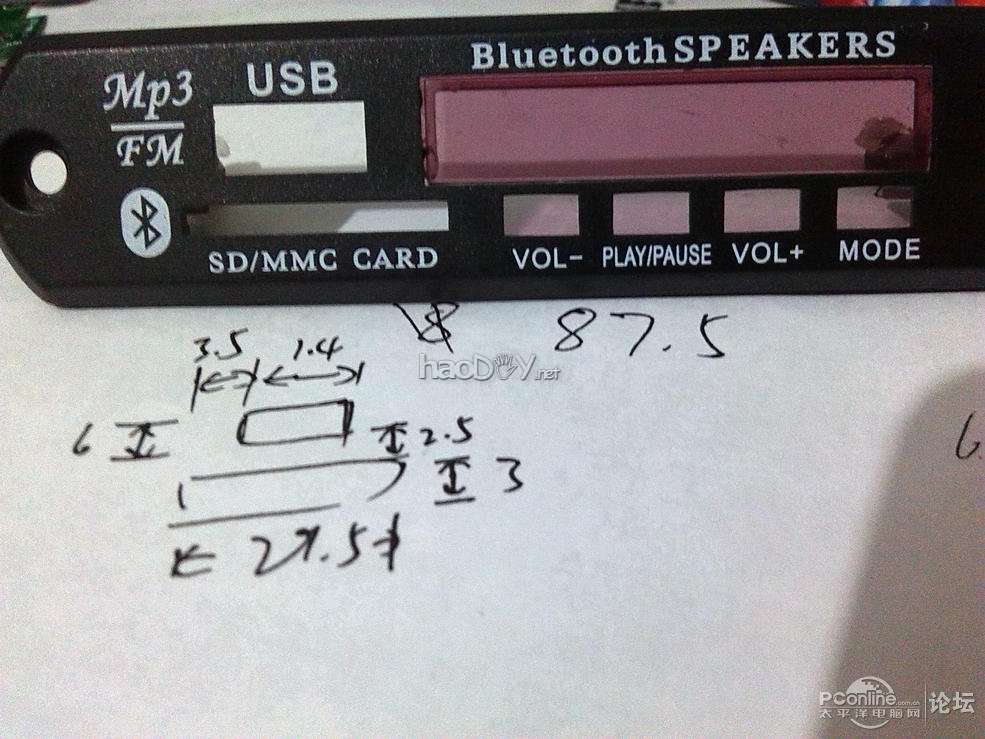

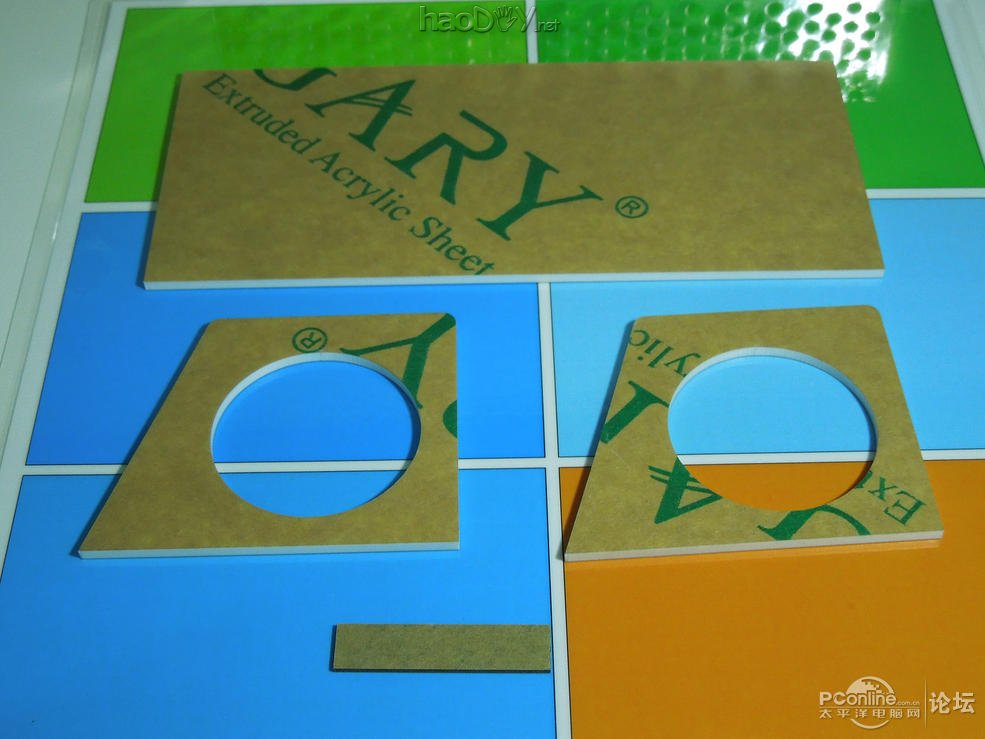

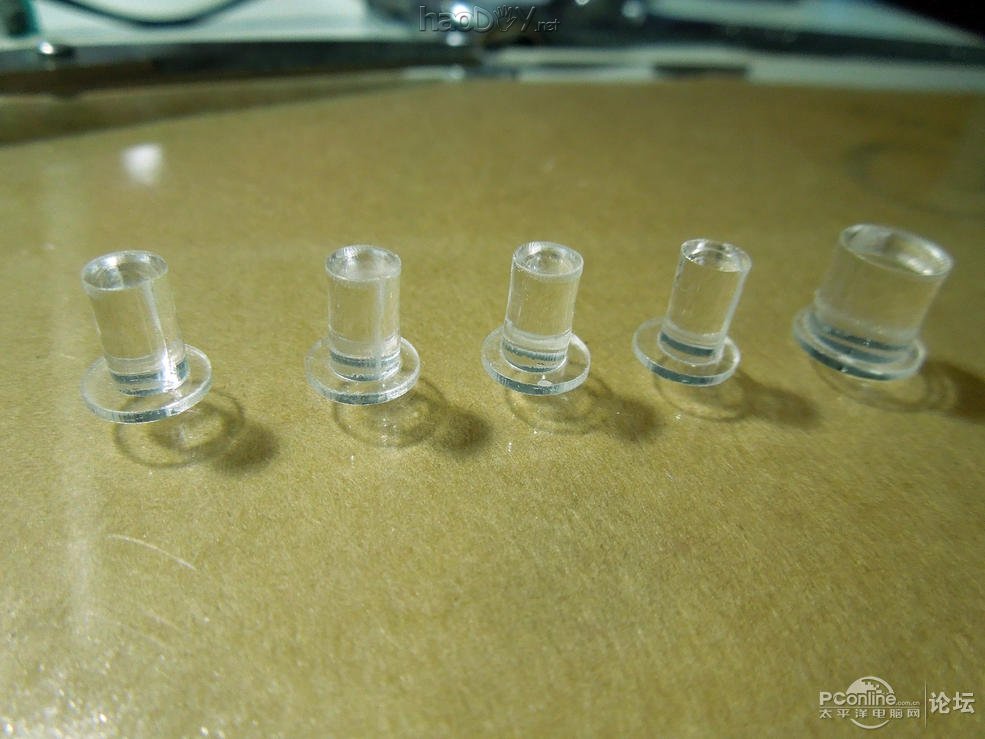

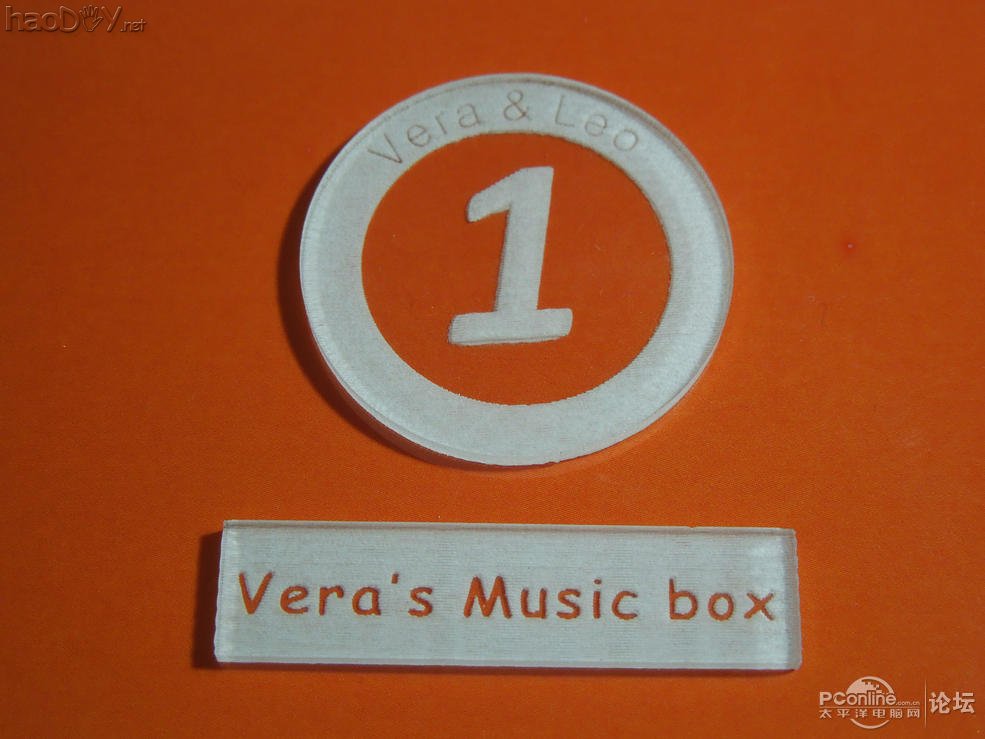

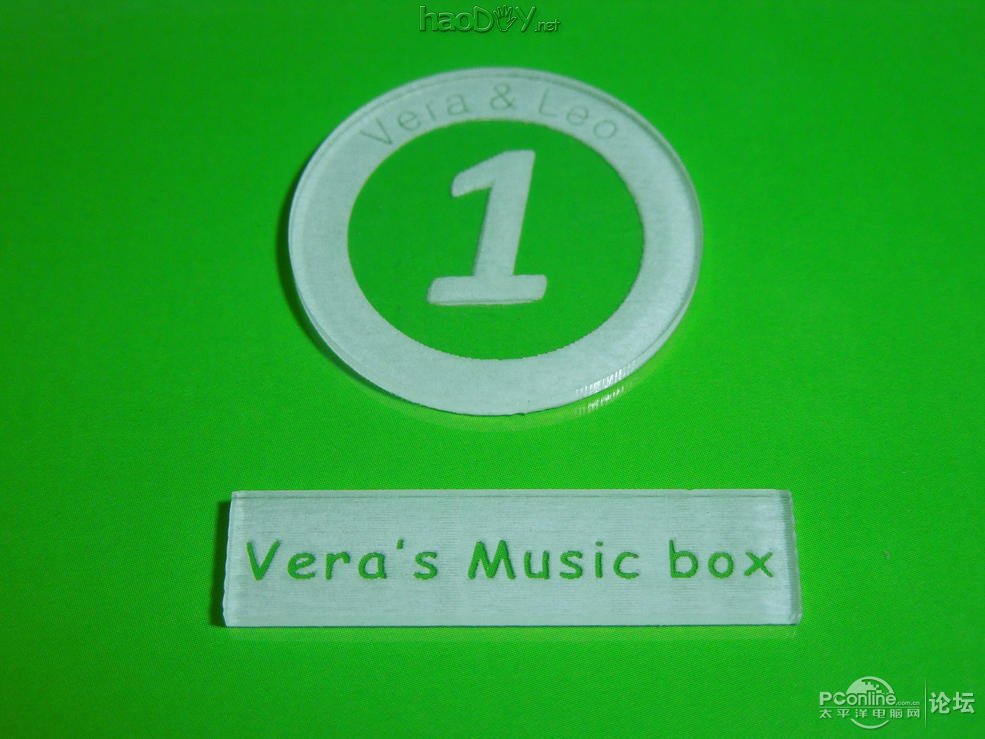

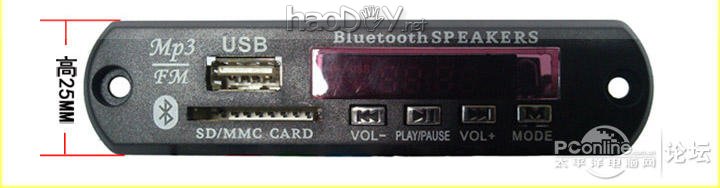

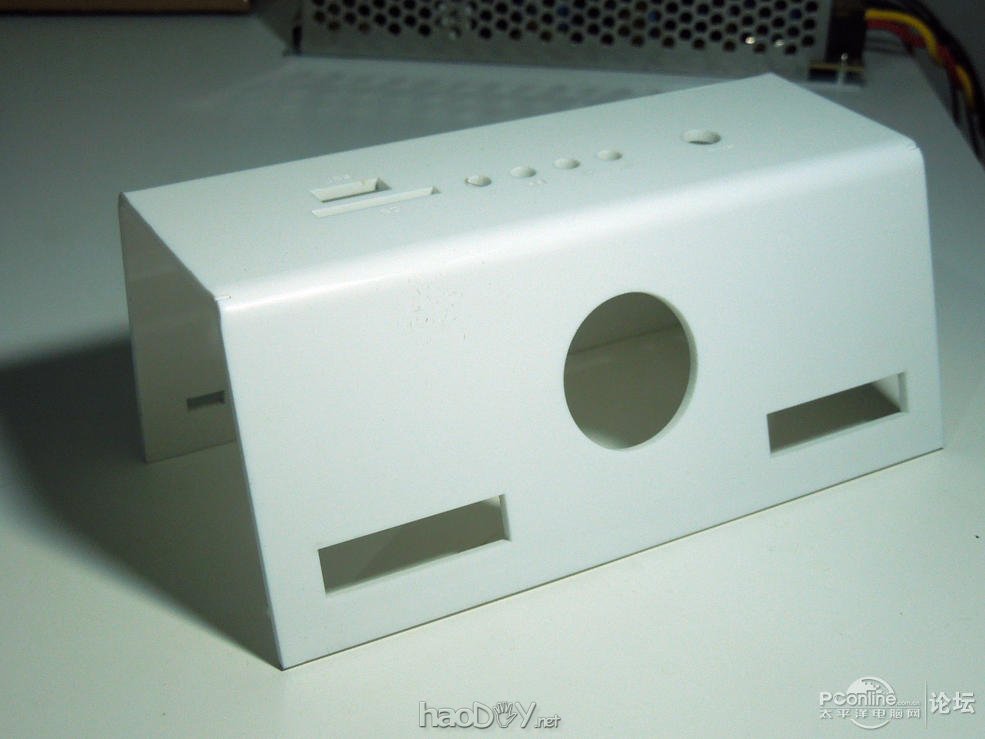

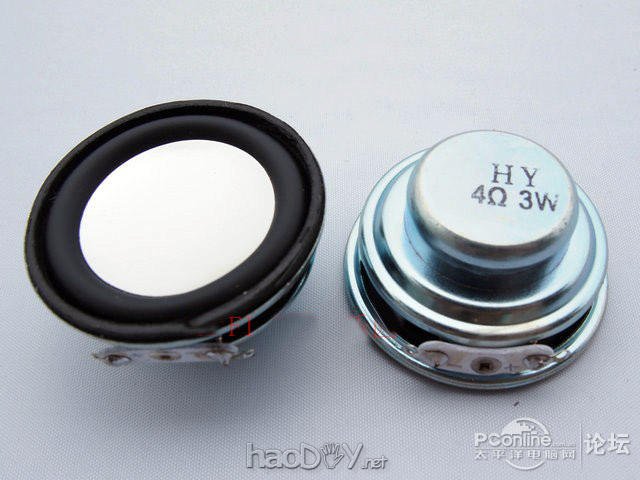

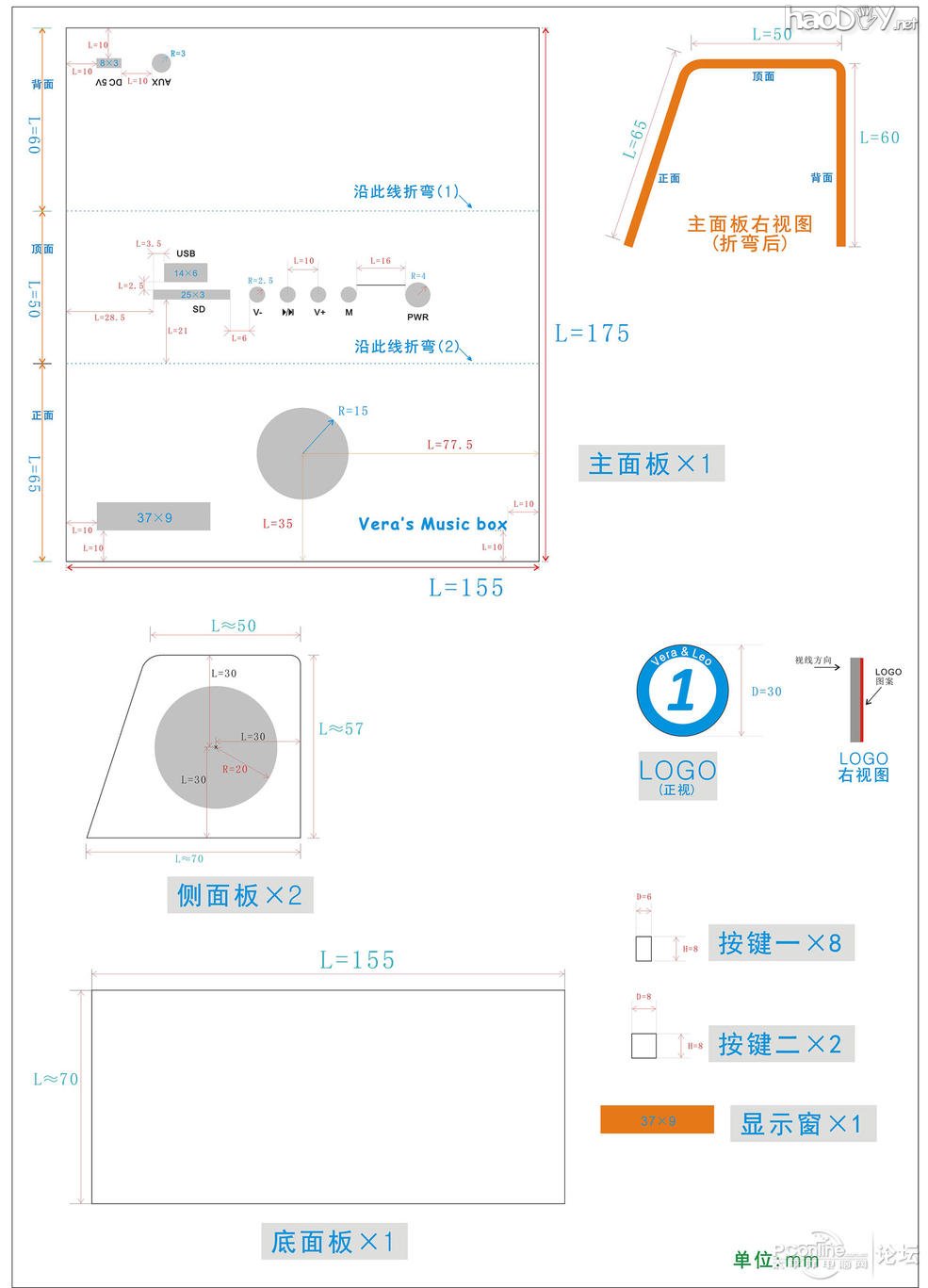

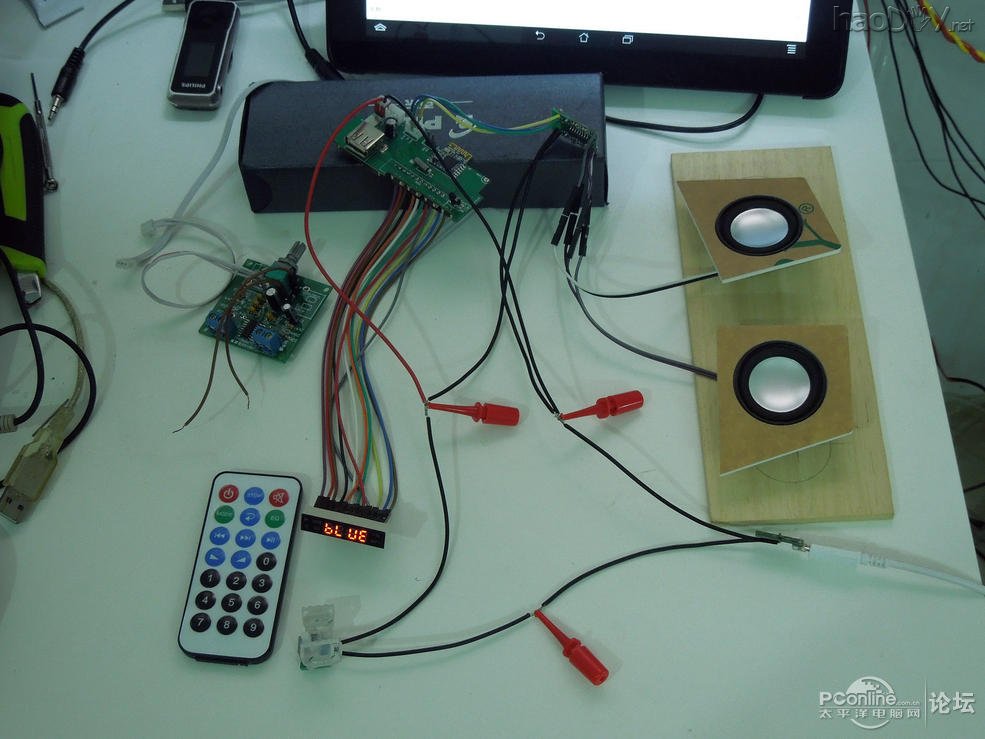

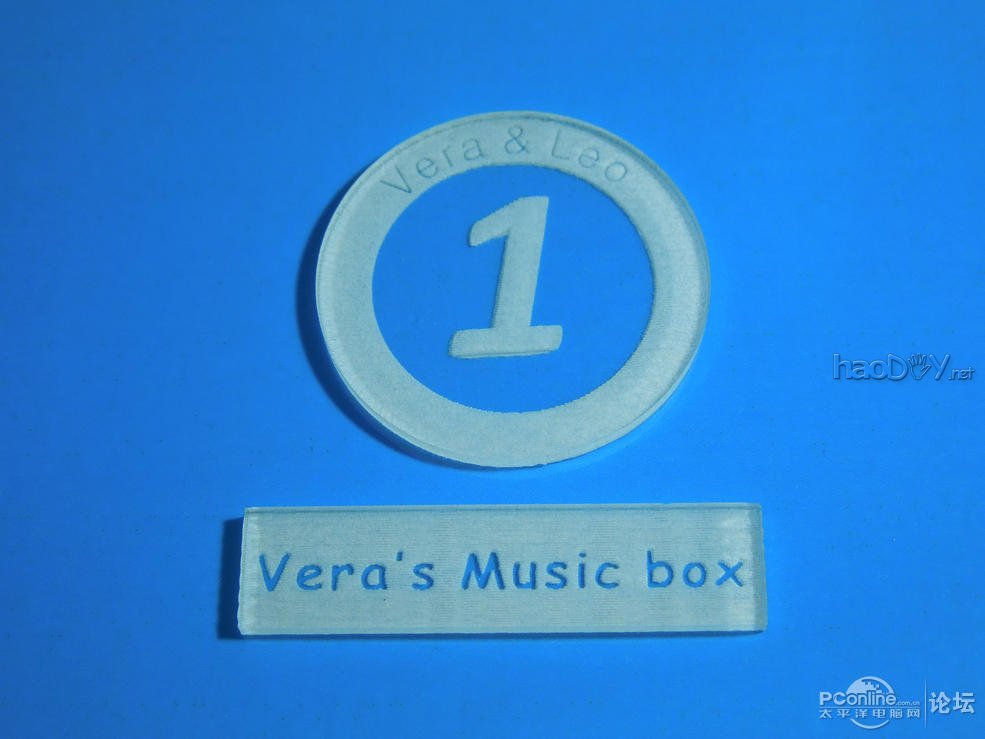

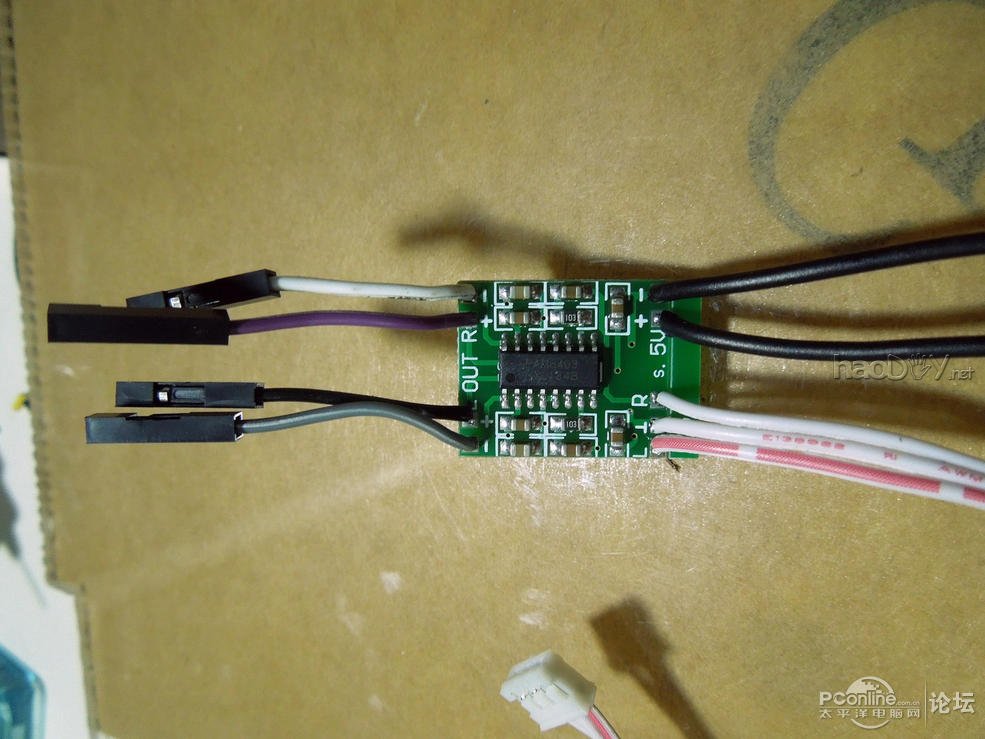

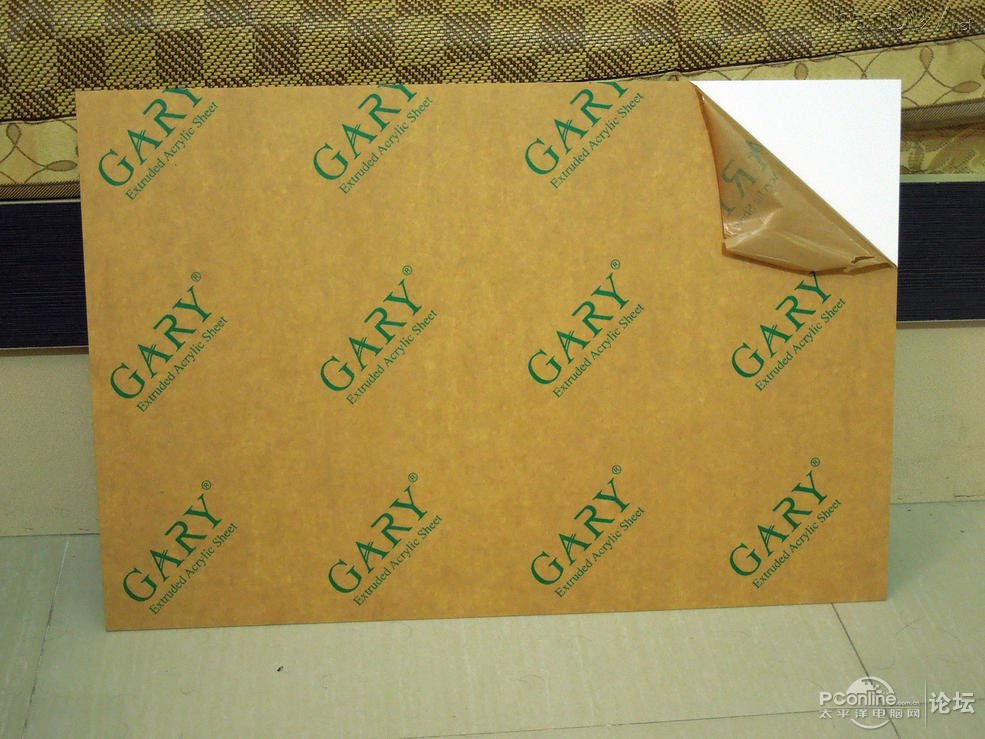

跟俺们家女神在一起一年了，520是纪念日，之前一直为该买啥礼物而苦恼，后来一想，干脆自己做个音箱得了，刚好手痒痒，想折腾点儿东西打发时间。于是，又走上了瞎折腾的不归路。。。 废话不多说，上图~~ Part 1、零件篇 打算做个带蓝牙、可接3.5mm音频接口同时又自带播放U盘功能的音箱，于是在某宝上买了如下零件： 1、带蓝牙功能的mp3解码板  2、5v功放板  3、1.5寸全频喇叭  4、micro usb 接线板（焊接技术太渣渣，又没有专业工具，那么小的针脚自己实在没法弄）  Part 2、设计篇 有了主要的零件，然后就是看米下锅了，根据零件的尺寸进行最关键的工序之一 ——设计外壳。 根据解码板自带的外壳测量好各个空位的尺寸和位置  然后，花了两个晚上设计外壳，最终确定了如下图的样子，用coreldraw画的，非专业，各种不标准，前辈们见笑了。。。。。。 （ps：Vera当然是俺家女神的名字咯，Leo自然是鄙人的名字，1代表了我们的一周年纪念~~）  再然后，根据这个尺寸，又从某宝买来了做外壳用的奶白色亚克力，还有做数码管的挡板的黑茶色亚克力。   Part 3、外壳篇 这是最耗时间的一个步骤，找了家加工亚克力的工厂，用激光切割做出了外壳的各个部件。 话说，激光切割就是牛X，精度可以达到零点几毫米。  折腾了一上午，切割废了N块板，各个零件终于搞定。 1、主面板  2、侧、底面板及数码管挡板  3、透明按钮  4、有木有注意到上面的印有几种颜色的纸，干啥用的嘞？且继续往下看。。。 答案是：用来做两个logo 的背景色的    蓝、橙、绿三种颜色，最终选择了最下面的绿色，看上去比较显眼一些。 至此，最艰巨的外壳加工任务圆满完成。 Part 4、试音篇 外壳搞定，本来打算直接装进去的，后来一想，还是先把电路都接起来试一下再说。（ps：多亏如此，要不然做出来的就是个废物了，同志们，不管搞啥，先试验一下电路是相当重要的哇。。。）  尼玛，这一试还真试出了问题。。。音量开大的时候有杂音，最终发现问题出在功放板上。 不怕，咱有备胎，就是它：之前买的一个超迷你的5v小功放板，才三块钱一个  接上线，把原来的功放板换掉，通电，OK！音质完美~~那个有问题的功放板只能被无情地抛弃了。  （这里还要再说句题外话：囤积点儿备用零件是非常有必要的！） (责任编辑：admin) |
