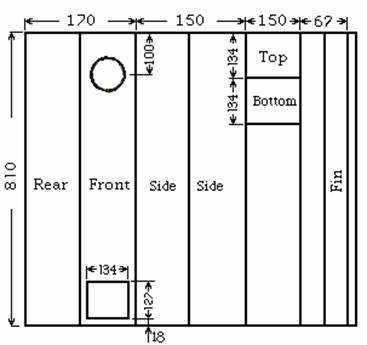

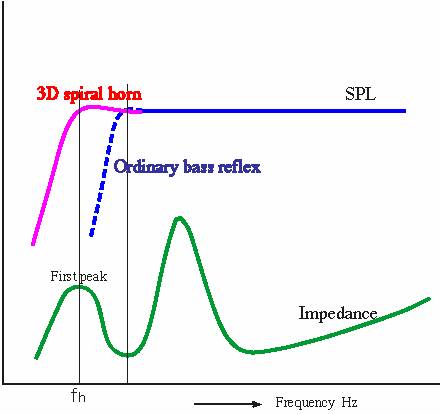

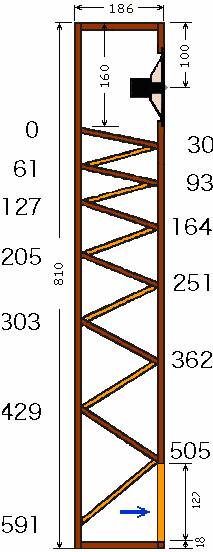

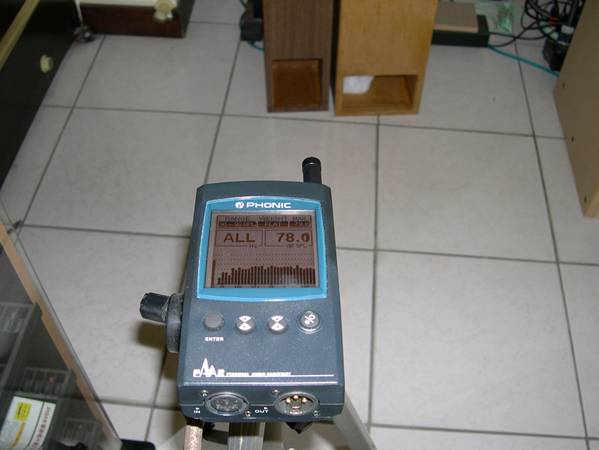

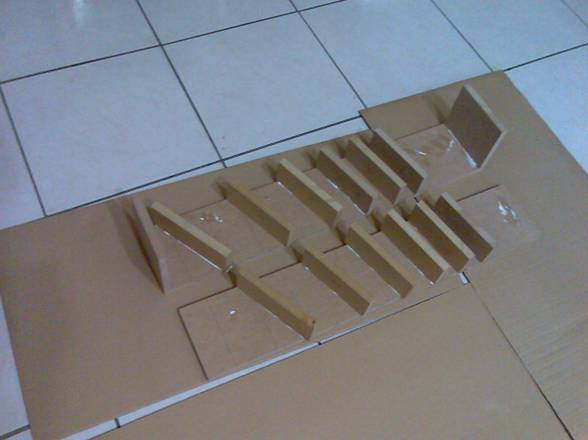

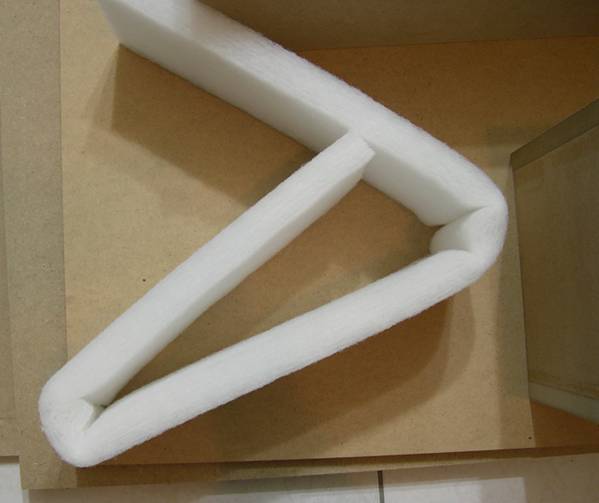

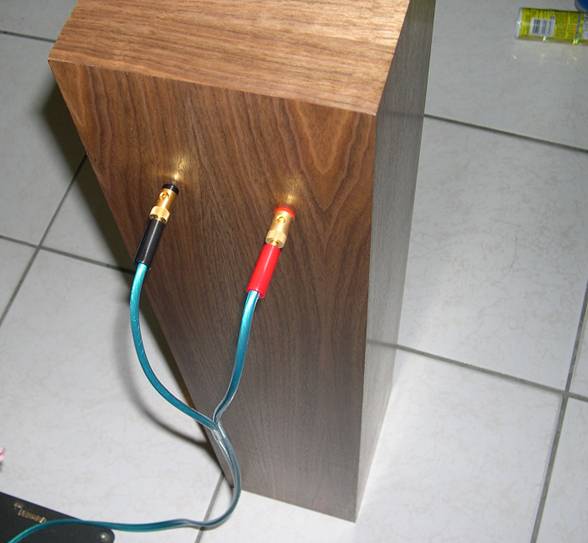

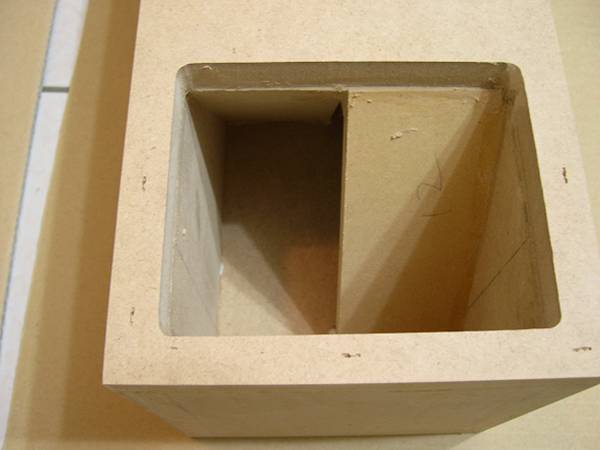

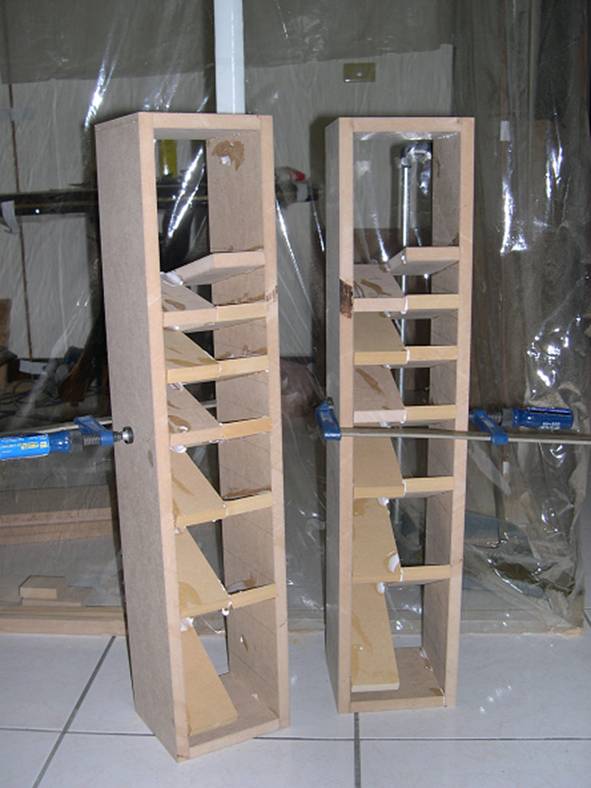

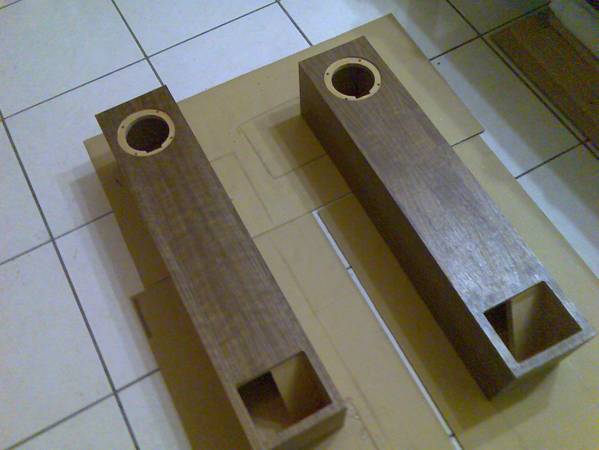

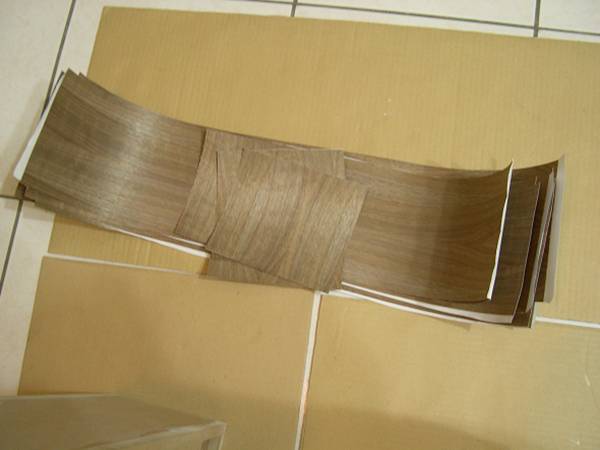

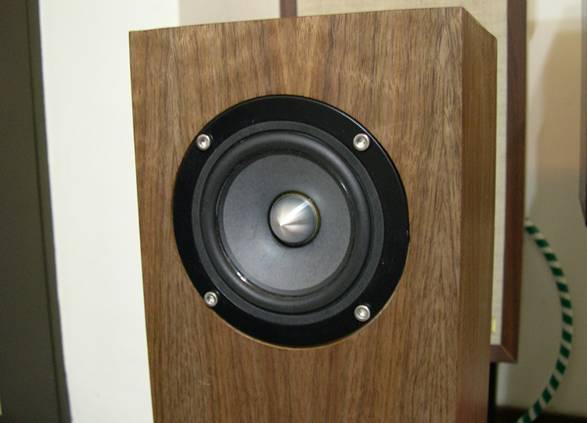

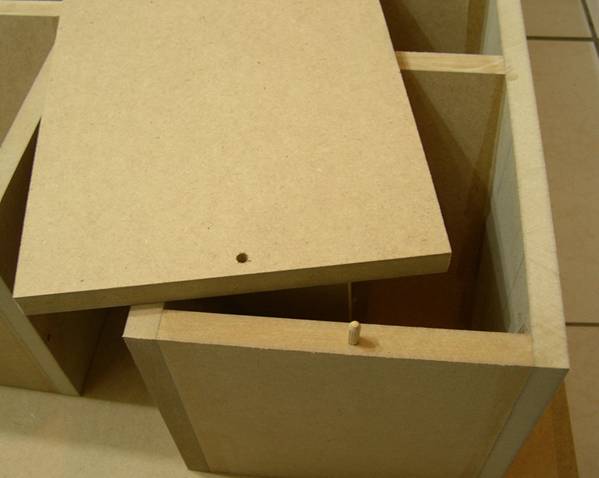

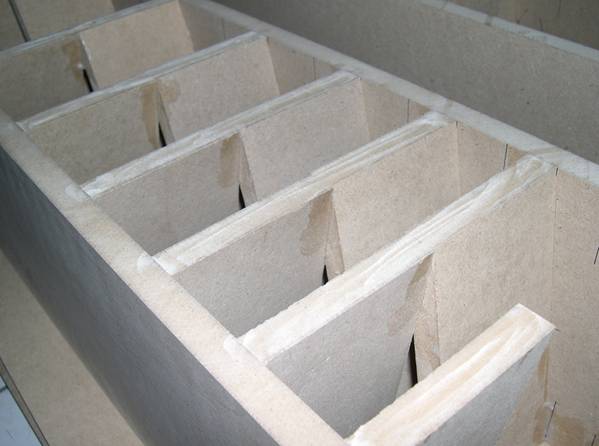

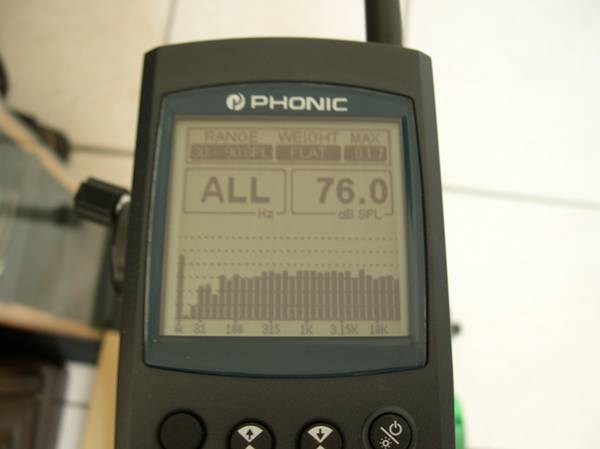

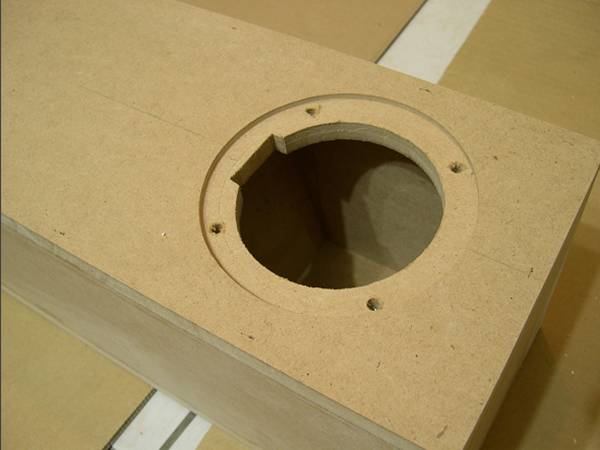

4吋單體能發出非常低沉的低音，很多人一定覺得不可能。如果您要的是低音足量 感，小尺寸喇叭有它限制，因為物理特性上與大口徑喇叭是不能相比的。想想多數 人的認知應該指的是低音量感，其實好的喇叭音箱設計，可以讓低頻延伸至非常低 的程度，唯獨低音的量感是物理上的限制。如果您要的是整體的質感而不是厚厚的 低音，那這篇製作您會有興趣的。 尤其現在網路非常方便，花一點時間就可以找到非常多小喇叭的製作與討論，但都 沒有很完整的製作過程，很難決定要嘗試那一個。現在為您介紹這個3D Spiral Horn Speaker 的設計，可以做到很好的低頻延伸。從字面上的意思可以察覺這是 號角喇叭的變形，整個製作過程並不困難，非常適合DIYer來進行製作，只要按這篇 文章的步驟一步一步細心的完成，結果得到的效果非常好。 或許您更加疑惑為什麼不直接使用大尺寸的喇叭呢? 而要使用小喇叭加一個比較複雜 的喇叭箱。這個問題就親身經歷幾次的大大小小的製作，發現小喇叭有反應速度快 的優勢，在中高音的音色表現比較活潑生動，尤其是弦樂器及人聲表現非常好，只 要不是非常爆棚的音樂或者是大編制的古典音樂，都能輕鬆勝任非常適合長時間聆 聽。以我的聆聽環境坪數約7坪，已經可以聽到非飽滿厚實的音量，讓您可以一張張 CD接下去聽。 3D Spiral Horn 喇叭經由細心的設計可得下圖粉紅色曲線，讓整體音域均衡性變得 平坦，尤其在聽大提琴的低音尾段表現您就可以瞭解這個音箱的效果。 您會問是基於什麼原因會選擇TB的單體，除了喇叭的數據好之外當然最後是由耳朵 來決定。雖然音箱的製作過程較耗時，但完成音箱後換用各家的單體確是非常容 易，很快就可得知之間的特定及音色的不同。作者測試過一些不知名的單體效果也 出乎意料，但外觀就沒有TB單體來的好看或是不夠均衡，TB單體除了良好的整體均 衡度及外觀上都讓人滿意，因此聽音樂的時候有賞心悅目的外觀也是需要的，您說 對吧?  喇叭尺寸圖: 下圖是喇叭的內部結構與尺寸圖，木材可以至B&Q量販店或是木材行購買，一般木 材行都可以代客裁切加工，您可以要求老板裁精準一點，剩下的就是組裝與細加 工。    加工前準備: 雖然木材可以要求商家為您裁切，但細部的加工還是需要準備一些工具，如修 邊刀、美工刀、電鑽、電動打磨機(如果體力OK可以不用買打磨機)。 另外南寶樹脂(白膠)、強力膠、甲苯(稀釋強力膠用)、天然木皮、細砂紙、直 角尺、電熨斗等。保護自己的防護用品也不能少如 N95口罩、護鏡、防塵帽等。 還有加工的過程中不要使用棉質手套或其他纖維材質製成的手套，最好使用薄 膠質手套如手術手套等，因為棉質手容易造成卡木屑或勾結刀具造成危險，膠質手 套就沒有棉質手套問題，但兩者都會有穿刺的危險。因此施工前一定要確定所有條 件是固定的或加工行程是安全的，還有製作的過程絕對不要心急一定要確認再確認 才能進行下一步。 以往的經驗慢慢的進行製作，大約7天就可以完工，大部份的時間都是等膠乾、漆乾 才進行下一個步驟，通常都是放置一天等完全乾固才加工，而且很少使用鐵釘大都 使用木釘來固定強化結構。在配合使用南寶樹脂膠合品質就已經很好而且牢固了， 強化結構目的是為了抑制共振現象，讓音質更清晰透明，您可以輕敲木箱各處應該 是聽到結實的聲音，如果有箱音過重或木材磨擦的雜音一定用南寶樹脂或木條補 強，這樣才能保證品質。 另一項非常重要的事前準備就是設備的精準度、垂直度，例如桌上電鋸的垂直 度一定要確認，通常廠商出貨都有校正但是否足夠或運送過程移位都有可能，這是 常常被我們疏忽的項目。作者就有慘痛的經驗鋸出來的直角有誤差，事後修修補補 非常費工品質也不好，切記不要太相信工具買回來就可以馬上使用。其實校正的方 法很容易直接使用直角尺確認刀面與桌台是否垂直，檔板是否與刀面水平而且與桌 緣垂直等等，只要細心就可少很多麻煩。 製作過程: 下圖是喇叭內部使用南寶樹脂黏貼階梯的情形，每一階梯多留一些長度待結合 後使用修邊刀修平。喇叭側板先依圖(二)之對應尺寸劃線粘著，同時需要使用直角尺 來確認每片的垂直度，膠的使用量不要太節省，多出部份不需移除可以增加機械強 度，太少的話一定要加強膠量。使用南寶樹脂需要較長的時間才會完全固定，但大 約半小時就可以小心移動還沒有想像中的脆弱。  喇叭左右兩側結合時需注意垂直度同時膠量要足夠，不然在大音量下會聽到不必要 的木材磨擦的雜音，為了防止移位事前鑽6mm固定孔及配合木釘，依相同的上膠步 驟可以非常的精準兩側結合。 並使用ㄇ形鉗固定一整天等膠完全乾燥，最好在固定前使用直角尺檢察各面是否垂 直，尤其是與地面部分的垂直度將直接影響外觀，也是最容易忽略的部分。 如果要求高一點可以用膠在每個接縫處補強，以強化結構與氣密對音質有正面的幫 助，尤其是低音部分的延伸性影響更是大。  每一階梯略長使用修邊刀去除多餘的部分，再使用吸塵器把木屑清除，就可以進行 接合前後板的加工手續。同樣塗上厚厚的南寶樹脂接合，並注意四周的平整度，為 了防止等待時間木板移位了可以用氣槍固定，逼迫木材將多出來的膠溢出表面，待 乾的時候清除表面多餘的膠。   開喇叭口:先在開口中心鑽孔然後使用修邊刀以中心劃圓的方式，先做喇叭外框的厚 度4mm，進一步調整內徑及加深進刀慢慢的劃圓就可以得到非常完美的圓孔，喇叭 的四孔加上固定螺絲(如圖示 )。  修整低音反射口的內邊，這部分沒太多的變化。考究的地方只有讓聲音出來順暢為 主，因此出口沒有限縮方式來調音，各位可以看到出口四周有氣釘加工所留下的凹 孔，也可以看到階梯內部。  加工過程造成的表面凹痕及接縫:在貼皮之前使用補土進行表面打磨處理，補土有分 木工專用及金屬表面使用兩種，等木工專用補土乾燥後會有點類似石膏的特性很好 打磨。 這次採用自黏式天然核桃木皮顏色比較深給人穩重的感覺，材料可以到裝潢材 料店買到，一片60cm*240cm費用約NT$500，需要兩片才夠。  貼皮前一定要先上一層膠。先準備強力膠及甲苯以一比一的比例混合，均勻塗上表 面如果覺得不足可以上兩層，1小時後待完全乾後再貼木皮，可以粘著的非常牢固。 [img]images/3D_speaker/image024.jpg[/img] 黏好後還不可以馬上上漆。最好找電熨斗燙一下表面讓木皮與更緊緊的黏著木材， 最後可以用手摸表面確認沒有氣泡。還有90度角接合處是品質的關鍵，功夫好壞就 看是否細心，貼的程序一定是先貼一側再慢慢向另一側貼。  上漆 整個加工過程最困難的就是上漆應該是說比較費工:首先要準備二度底漆一層一層的 上漆，每上一層就比必須打磨一次直到毛細孔均被填滿，大約需要3次的上底漆處 理，最後一道就可以上亮光漆。 亮光漆的選擇最好使用亞光型比較有質感，亮光漆盡量薄乾燥之後還需要細緻打磨 處理，使用1000號砂紙及木工蠟一起打磨，最後使用軟布收尾就能看出木質表面線 條及立體感。 吸音材料 在安裝喇叭前放入適當的吸音材料:量的多少必須依試聽的結果來決定，如果有一台 音頻分析儀來協助最好，沒有也可以利用自己的耳朵來決定。 我的經驗是太多聲音會太緊放不開，太少箱音會過重有點鼻音的感覺，最後決定只 有內壁一層以及出口處放置吸音材料，吸音材料的選擇可以到水族館買濾棉很便宜 效果也很好，音箱室用量只需一片就夠了，因此買一包NT$50就夠了。   測試 使用音頻分析儀在喇叭前方一米的距離測試:結果如下圖，整體表現非常均衡，低音 在60Hz開始衰減，擴散角度很寬擺設不會太困難就有很好的定位感，高頻的量感在 喇叭間隔2.5米及距離3米左右聆聽略有衰減但不會很多，聲音的細節很多尤其中頻 的表現非常迷人，低音的量感略小一號但也足夠，近遠場聆聽效果都很好。   來幾張喇叭近拍  背部的照片  試聽: 每次完成作品最開心的時刻就是試聽:先說說我的試聽室其實是工作室，沒有太多的 吸音材料也沒有特別的裝潢，東西倒是很多。 找平時自己最熟悉的CD還有一個安靜夜晚，找兩台後級來比較音色上的差異，一台 是真空管5687及Phase 120來配合。空間約有10坪左右算是非常大了，先說 5687配合的音色真的很驚訝非常平衡音色，低音並沒有軟腳反而是豐滿表現，完全 感覺不出來這是1W的出力，尤其是聽小品音樂非常自然，如果手邊有國內代表性的 歌手蔡情「際遇」這張專輯，聽聽鋼琴的表現粒粒清脆非常乾淨的音質。 蔡情歌聲不會有加減年齡的感覺，這與小尺寸的音箱有很大的差別，低音的表現非 常豐富連鬼太鼓的皮聲表情都可以感受到。中頻表現更是精彩可能是因全音域單體 的特性非常有張力，歌者的嘴部表情表現非常清晰，不用很仔細聽就可以聽到換氣 及吞口水的聲音真的非常好聽。 高音表現比較中規中舉沒有太突出的感受，與一般對TB4的描述是屬於清亮表現有很 大的不同，我所聽到的是非常均衡的音色，很難想像是由一對4吋喇叭所發出來的聲 音。換上Phase 120音色更飽滿低音更充沛更自然，重新聽一次鬼太鼓感覺像換了 一對喇叭，鼓皮跳動的感受更明顯非常過癮，TB4的音樂性值得分享大家來製作。 (责任编辑：admin) |
