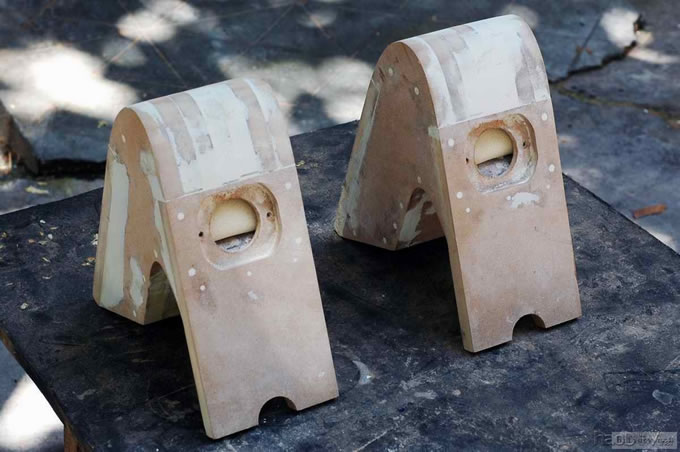

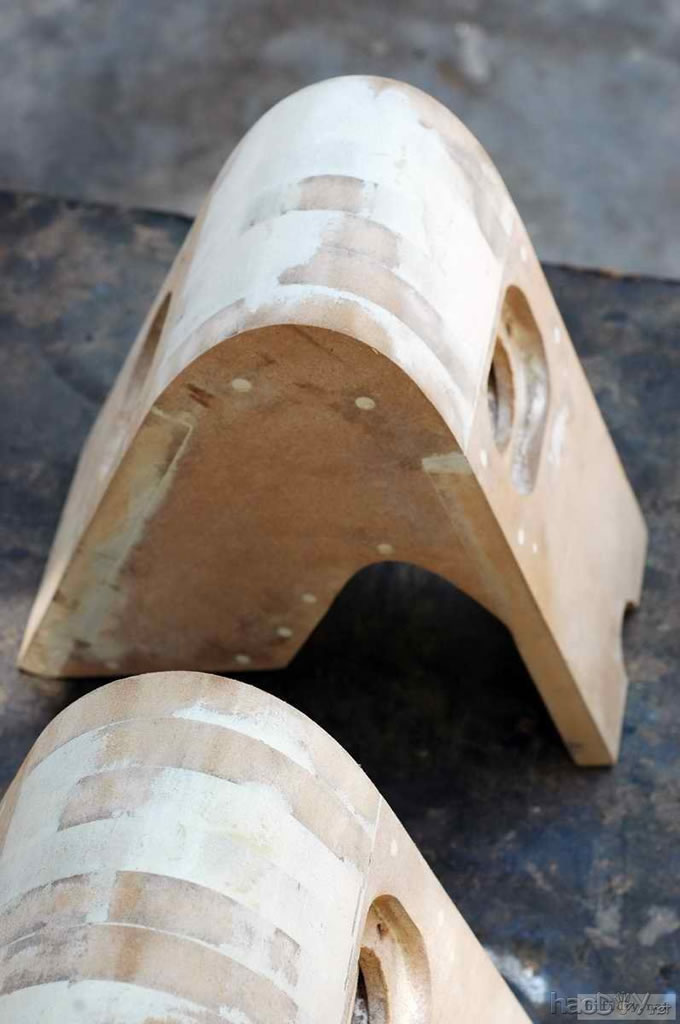

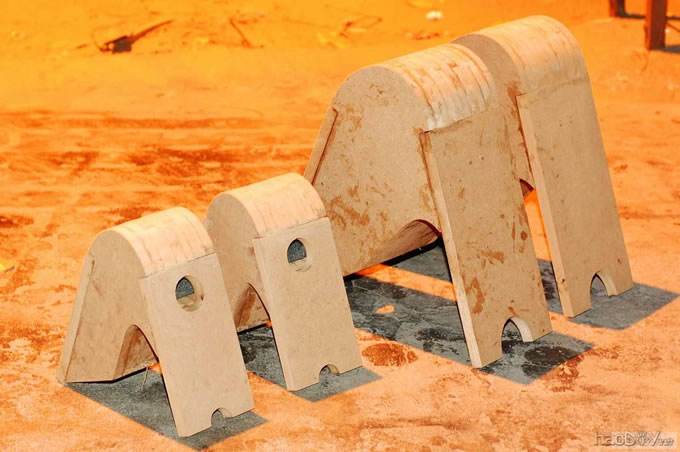

由于工作及家庭事务的困扰，前些日子根本没法抽身来玩DIY，现在女儿在手术过后已逐渐康复，我终于可以从中解脱出来，重新玩起我最爱的娱乐项目----DIY音箱。 全频喇叭配迷宫箱已经玩了近一年了，期间也玩分频的，但分频器的调整对我来说难度还是很大。不过在玩迷宫箱过程中，无形间学会了操作数控机床，并对编程等也有了初步的了解，在此前提下，运用自己学到的新技术进行一些新的挑战就成为了可能。随着在DIY箱体时对木工知识的不断深入了解，觉得要将木材搞成曲线面是最难的，因而我决定去尝试挑战这种难度，作为小试牛刀，暂且先做一套桌面2.1的系统，为减少风险，主音箱还是做自己最熟悉的全频，而且是2寸的。考虑到喇叭口径不大，箱体又不是迷宫式的，对低频效果不甚放心，于是加了门5.5寸的“小炮”，这配套的“小炮”可是我20多年DIY生涯所做的“第一炮”，可不能太过随便，箱体的造型在设计前找过一些自己喜欢的现有箱子图片看过，内部结构就自己搞，这个过程也花了不少时间。但由于还没有过DO“炮”的经验，想做好也倍感困，但我有信心去战胜它的。下面就与大家一起分享我的快乐，但愿我的贴能对大家有所帮助，大家从中能找到自己想要的东西。 说一大编的理论及计算不是我的长处，也只有个别“砖家”能看懂；“上床”开板以前也已经发很多了；本人在涂胶水的动作大家也非常熟透了。为节省空间及时间，这些步骤都省略了，就从装好的毛坯开始吧。  新的桌面型音箱的主箱造型奇特，由两个抛物线组合而成，当然这造型不是我设计出来的，是有参考物的，但结构却100％是原创！ 这个箱子是不规则形状，要说详细尺寸不怎么好说，削矮后的箱子高度是265mm，底部跨度最大宽度是270mm。每个箱子由18块独立的板组合而成，分别是顶部、底部弯曲处各由5块结构板叠加，前、后、左、右各一块、底部倾斜处还有两块，喇叭安装板由两块叠加。向大家公布内部结构图,应该知道怎样做了吧。

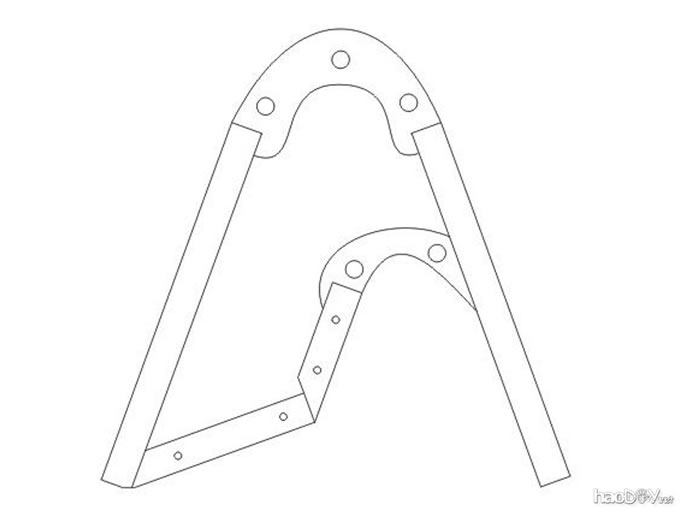

内部结构图

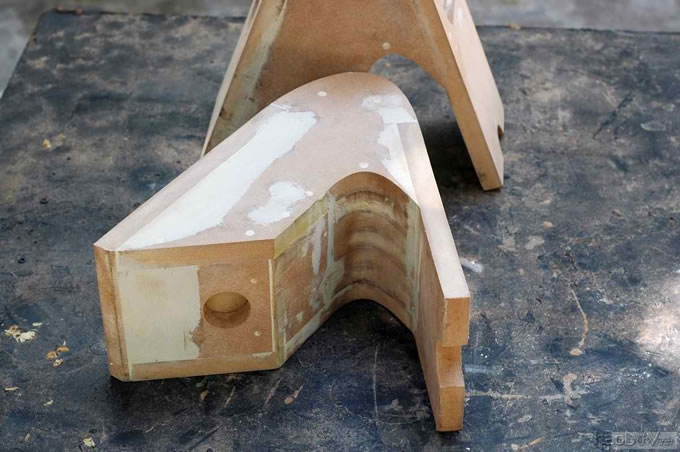

喇叭安装板上层

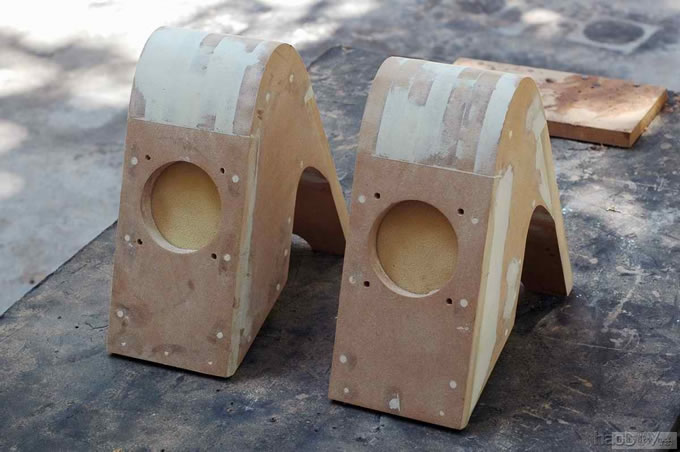

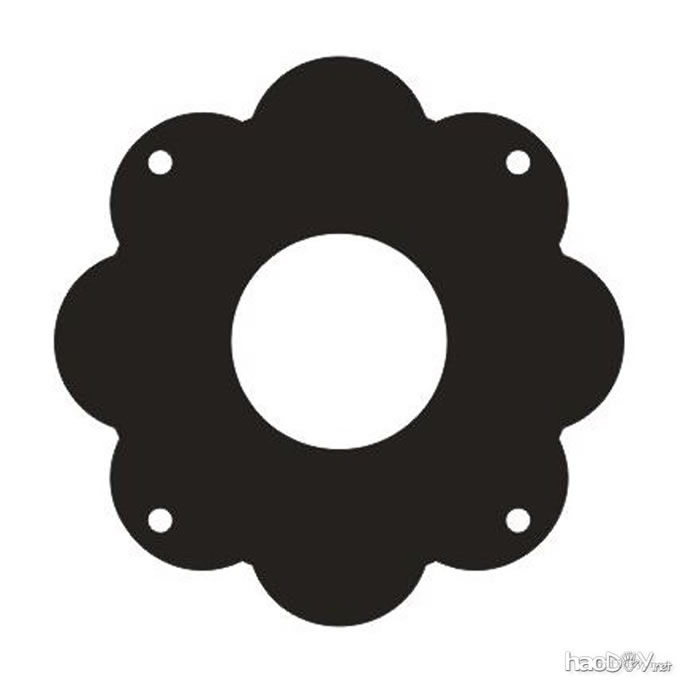

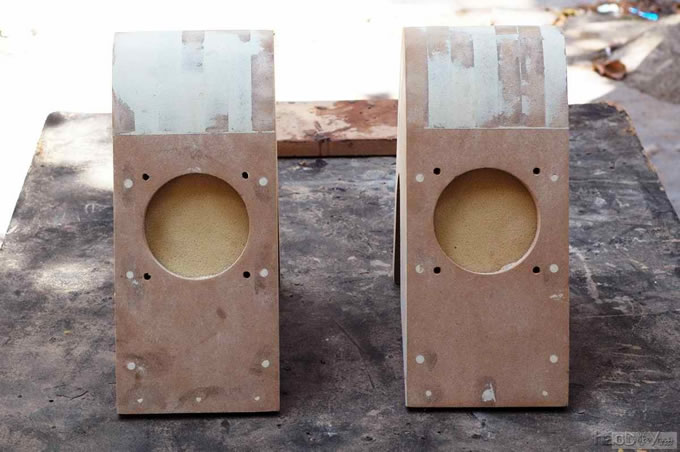

整体效果从这个角度看得更完整，由于此箱造型怪异，我将其起名为“扭纹柴”（注：我们乡下人说“扭纹柴”是最难破开的，意为很难搞，但烧起来火很大，即用起来却非常好。为此箱起此名就是取其意。）。 大家可以看到正面还有四个较大的孔没有被我填上，不是忘记了，是还有用处的，内部已经打上了四爪螺丝，装好后前面还要装一个本人专门为此箱设计的新款喇叭花。
|
