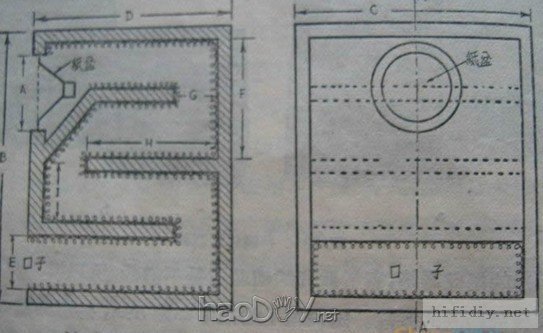

这图是在《扩音机的原理与制造》书中有的


此书是在1953年5月由戴立和孙如二位先生编写的。

这图是叫曲径式扬声器箱。在这本书中的60页。分别标有8吋10吋12吋15吋喇叭的尺寸。

8吋：a-17.8 b-43.2 c-35.5 d29.2 e-7.6 f-24.1 g-6.3 h-12.7  i-7.6

12吋：a-27.9 b-70.5 c-53.3 d-42.5 e-15.2 f-34.3 g-14.6 h-15.9 i-10.1

15吋：a-34.9 b-88.9 c-63.5 d-53.3 e-17.8 f-45.7 g-16.5 h-19.0 i-12.7

以上的单位是：厘米。

这本书中的59页有反射式（即现叫的倒相式）扬声器箱，也分别标有8吋10吋12吋15吋喇叭的尺寸。

以上的二种音箱，在《无线电》1976年也发表过，写的好像是陈凤鸣先生，具体在第几期现忘记了。

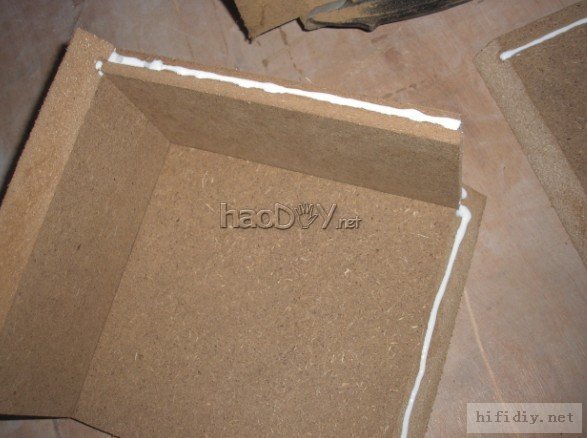

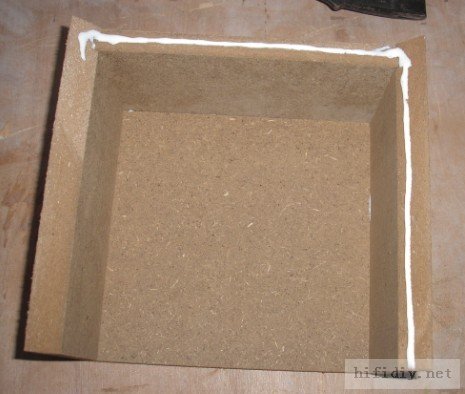

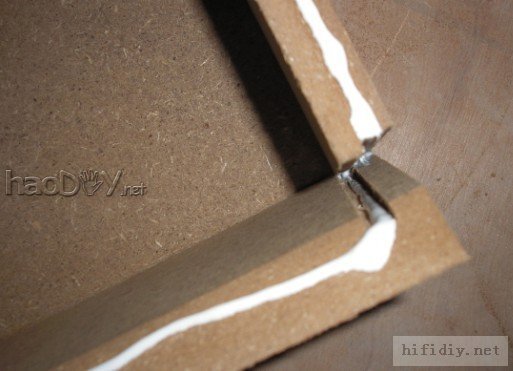

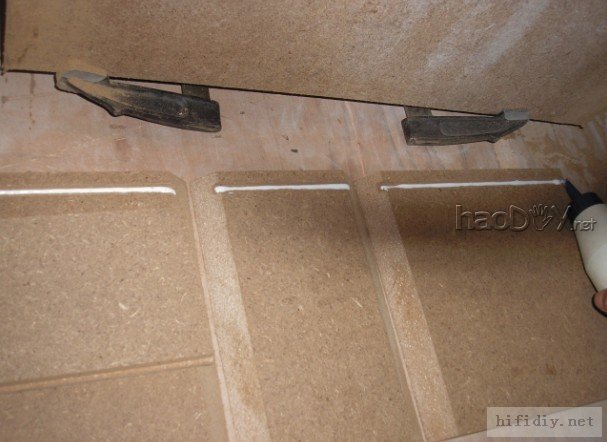

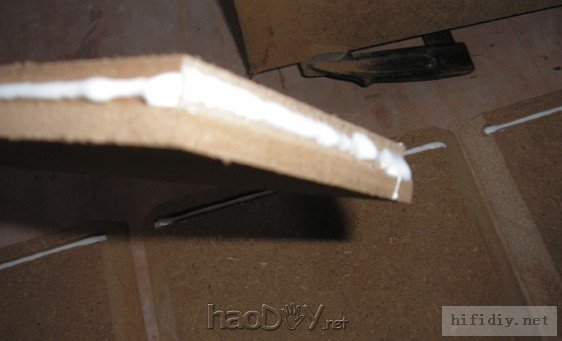

这二种箱，我的在1982年作过的。当时是用飞乐的8吋单纸盆的。

曲径式的低音比反射式的好。

反谢式的中音比曲径式的好。
