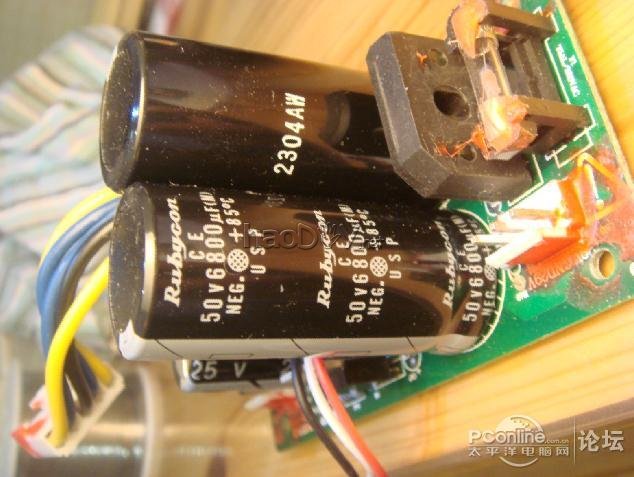

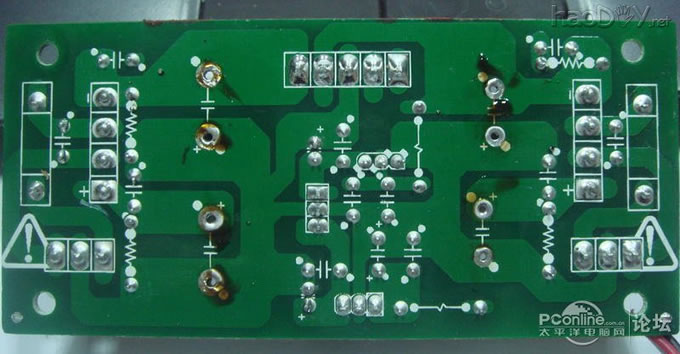

就剩下音量线控器的图没有测绘了。。。。。。如果需要，会补上的 大家应该发现，M50W的很多用户都在抱怨这个音箱存在比较明显的交流声！的确！我也是清楚的感受到了！ 不过对于电子工程师的我，解决这个问题应该是小菜一碟！分析下电源板的PCB，不难发现，惠威的设计同样存在问题。 看图：  这个PCB的接地系统比较紊乱，没有遵循一点接地的原则。特别是：+12V的输出滤波电容器和旁路电容器的接地，竟然接在了距离接地输出点较远的地方，而且被低音炮电源回路的4700uf电容器的充放电回路所包围！另外，接地回路没有采取降低阻抗的措施，这些就是卫星音箱交流声的罪魁祸首！并且，在大音量的情况下，整流回路的充放电电流会更大，信号板的电源纹波将会更大，交流声会更加明显，不过会被更大音量覆盖而已。  还有一点疑点：低音炮的输出功率明显大于卫星音箱，不过为什么低音炮的功放电源滤波电容容量（4700uf*2）反而小于卫星音箱的功放电源滤波电容容量（6800uf*2）? 接下来，就开始动手打磨啦！ 首先从电源开刀！ 前面说过，打磨电源是提高音质最容易见效的手段之一，并且不知何故，M50W的低音炮功放电源的滤波电容容量感觉不足，原机为4700uf/50V一对，考虑到尽量不要改变原机结构，选用6800uf/50V的红宝石电解电容器，该款电容器尺寸为直径22mm,身高50mm，直径一样，高度比原机的4700uf电容器高出10mm  前面说过，电源板的接地线截面不够，走向也不合理，不过几乎无法更改，只能将就了。但是截面可以增加（焊接铜线），并且拆去信号板电源的输出滤波电容器和旁路电容器 (责任编辑：admin) |
