惠威M50W全面打磨打摩机记(3)_haoDIY_音响电子电脑科技DIY小制作发明

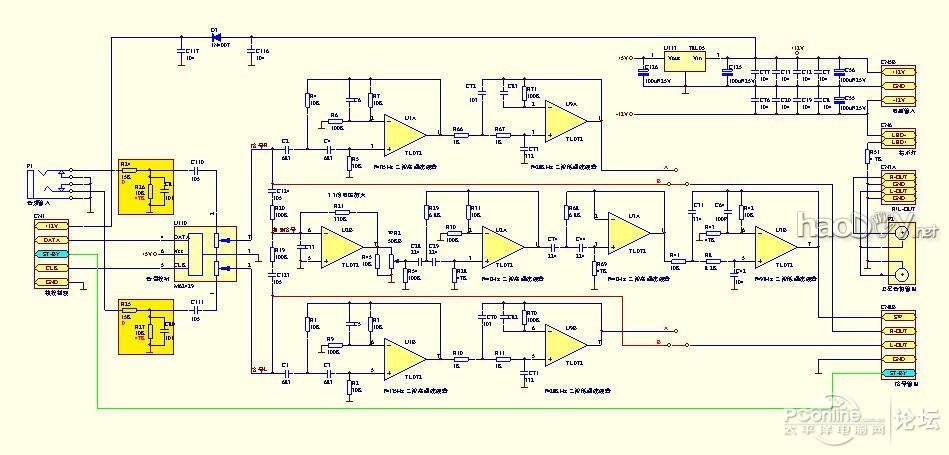

完整信号板电路图：

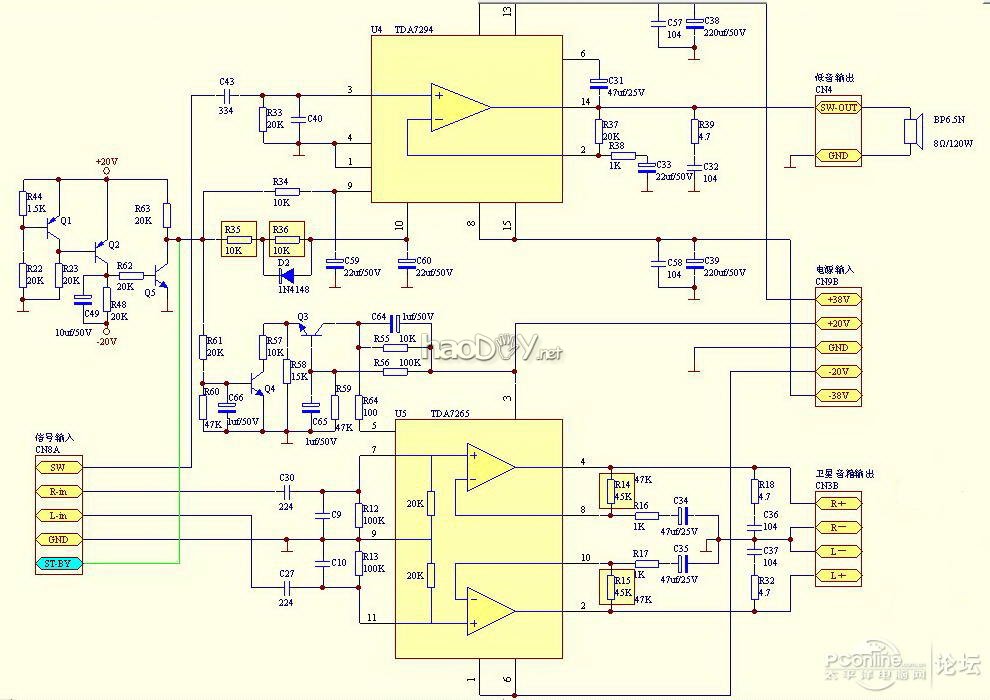

再看看功放部分的电路：

图中ST-BY端子是增加功放板的待机功能而增加的，来自线控音量控制器，这样改造后，按下线控音量按钮后，功放就进入待机模式，功放芯片处于待机模式，消耗更小的电流，有效的降低了静音状态下的发热程度！当然，音量线控里面也要适当修改呢

另外，这个板子上TDA7294的静音控制电路存在不足：

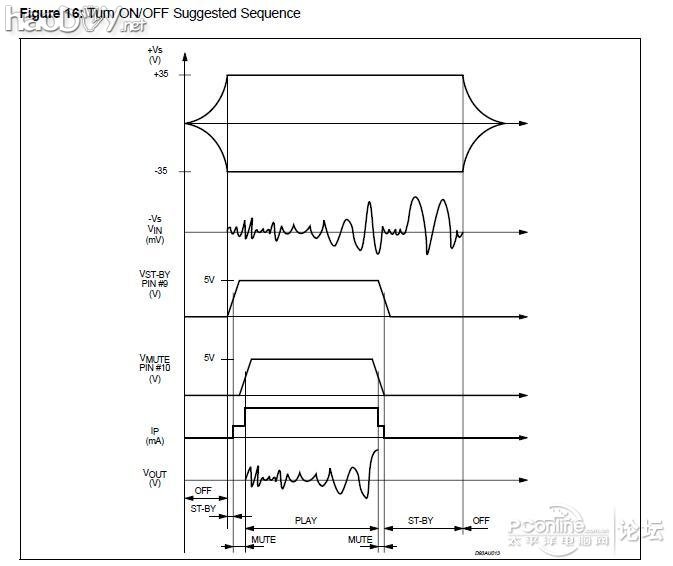

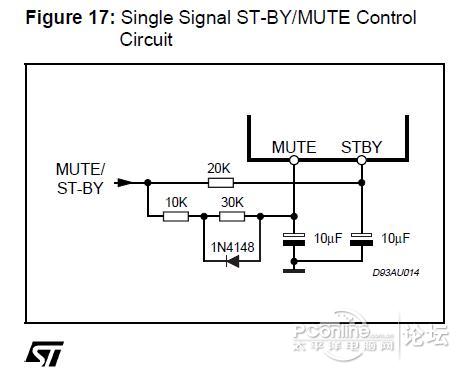

根据官方电路，TDA7294的待机和静音控制端的控制电压有时序要求(请看官方文件）
惠威M50W全面打磨打摩机记

根据官方数据，静音控制脚（10#引脚）相比待机控制脚（9#引脚），要求充电时间慢，放电时间要快。好像惠威的设计人员没有理解这个问题，似乎犯了这个小错误：把R35的阻值取值为10K，这样10#引脚的放电时间是一样的，可能会违反官方设计意图。个人认为，这个电阻的取值应该为5K左右比较合适，符合时序要求。

接下来，再看看电源板吧！

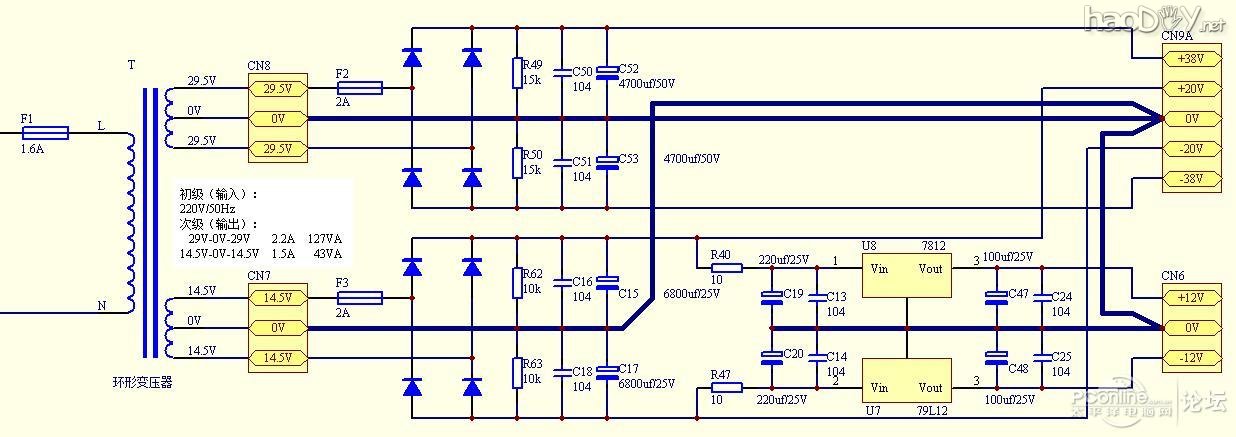

当然，电源是最为简单的了，不过却扮演着非常重要的角色，因此不能不贴图：
