DIY 个等离子喇叭扬声器

时间:2012-12-01 22:11来源:bbs.hifidiy.net 作者:okk 点击:
(一)立项可行性分析 (等)离子扬声器是一种利用气体放电引发声波的新型扬声器。在欧洲已经形成了比较成熟的商品。它的突出优点是:振源极轻无谐振,发声纯净频带极宽(1KHZ150KHZ)。目前正为一些有创新意愿的DIY友所关注。 先上几张商品化(等)离子扬声
(一)立项可行性分析

(等)离子扬声器是一种利用气体放电引发声波的新型扬声器。在欧洲已经形成了比较成熟的商品。它的突出优点是:振源极轻无谐振,发声纯净频带极宽(1KHZ—150KHZ)。目前正为一些有创新意愿的DIY友所关注。

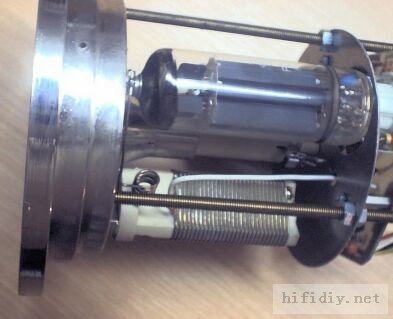

先上几张商品化(等)离子扬声器的结构图。

DIY 个等离子喇叭扬声器

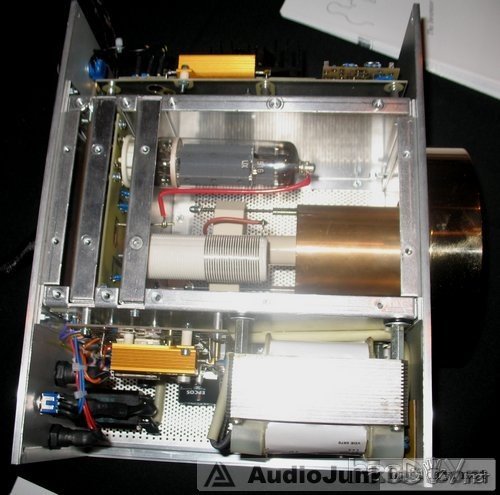

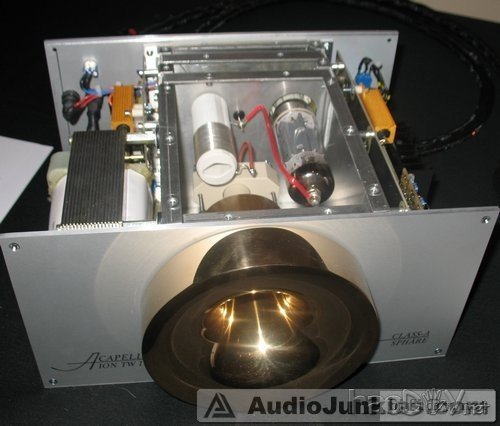

ACAPELLA

DIY 个等离子喇叭扬声器
DIY 个等离子喇叭扬声器

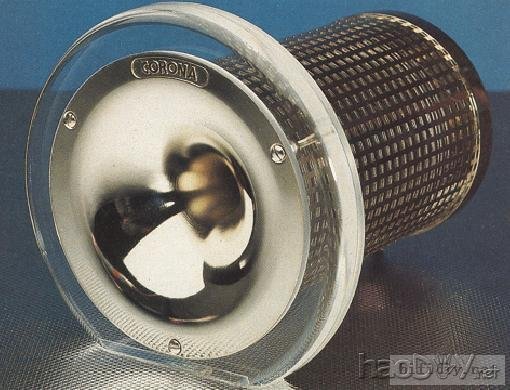

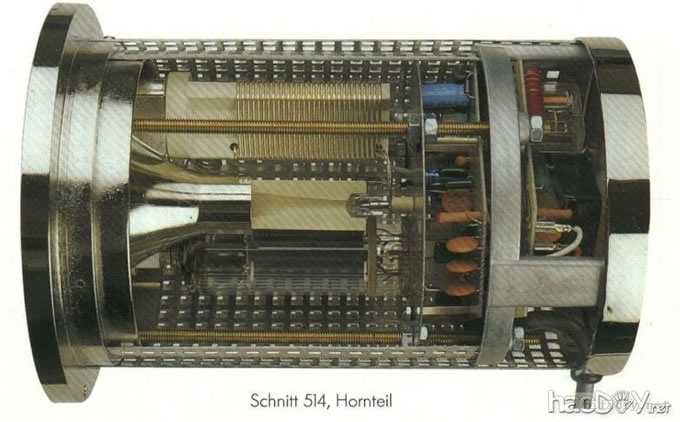

COROMA  (LANSCHE使用)
DIY 个等离子喇叭扬声器

DIY 个等离子喇叭扬声器
DIY 个等离子喇叭扬声器
DIY 个等离子喇叭扬声器


咱们就从这些图来分析一下COROMA及ACAPELLA的特点及共同点:

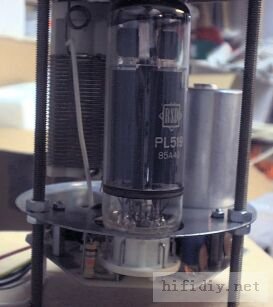

1)使用电子管PL519(似乎也就是行扫描管)及高频螺旋线圈起焰,高频频率应是数十MHZ量级(可能是27MHZ)。
2)使用含陶瓷结构的金属辐射号筒。(灵敏度达到 90—100 DB / 瓦米 。)
3)克服环境污染的措施到位:使用良好的电磁屏蔽,及高频隔离。但并未采用惰性气体消除O3。
4)电源容量也就 200 瓦 左右。
能在欧洲国家里实现商品化,上CES展览会,咱们就姑且认为环境污染问题已能克服了,不必再为之忧虑不休了。

看起来这些实现硬件的条件,许多DIY胆机、DIY电子的朋友手中都具备。所以跃跃欲试者众。咱们HIFIDIY论坛里,已有些DIY电子的朋友拉出了电弧,取得了一些进展。火腿论坛(对高频更是行家了)有的烧友已搞了好几年了。国外的DIY友玩的就更多啦。所以不能算从零开始,可借鉴的电路及经验有的是。
等离子扬声器测试结果如何?没有查到上述商品单元的数据;但从公布的大功率(等)离子扬声器测试情况看,测试结果则有些出奇地好:

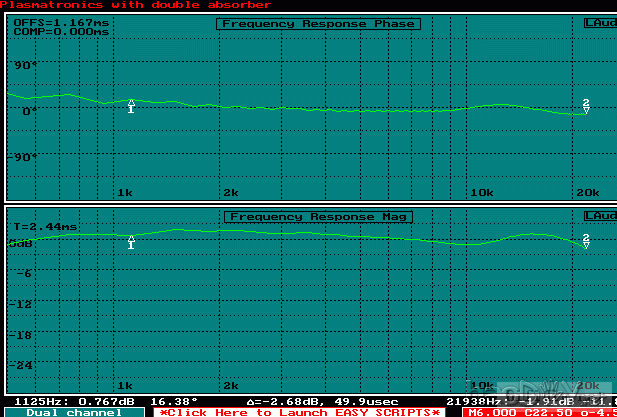

频响图。上半部的 相位—频率 图就属于出奇的好,一点湾也不打;下半部的 幅度—频率 图也很好,虽然可能有 +- 1DB 的起伏,但其变化十分平缓,全无寄生谐振的迹象。
