最近看到有奖品，我也闲不住了，就做了一台等离子扬声器，和列位好手PK一下咯

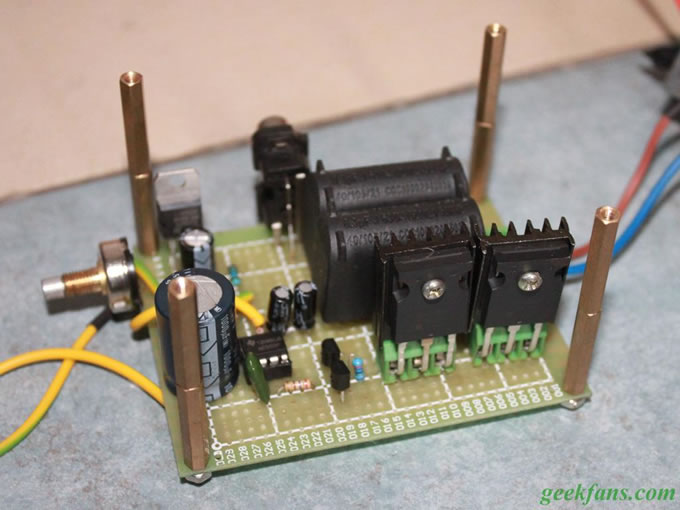

起首先容下电路， 本是以NE555集成电路为焦点的驱动部门和两个IRFP460并管功率输出部门构成。 NE555的振荡由RC来选频，以是6，7脚之间的电阻行使了一个电位器串联一个定值电阻，以实现调理输出频率。 5脚的音频输入直接用了接线端子，利便行使。

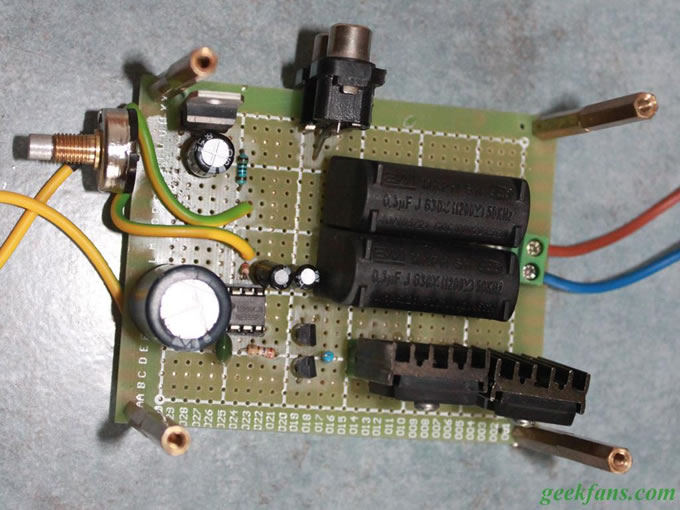

各人有没有寄望到那两个大电容呢？这就是实现ZVS（零电压开关）的要害地址，因为场管460推的是高压包的低级，为感性负载，电压超前于电流，功率因数低，并联上吻合的电容就能让电压和电流同相，进步功率，实现开关管开关时的零电压。

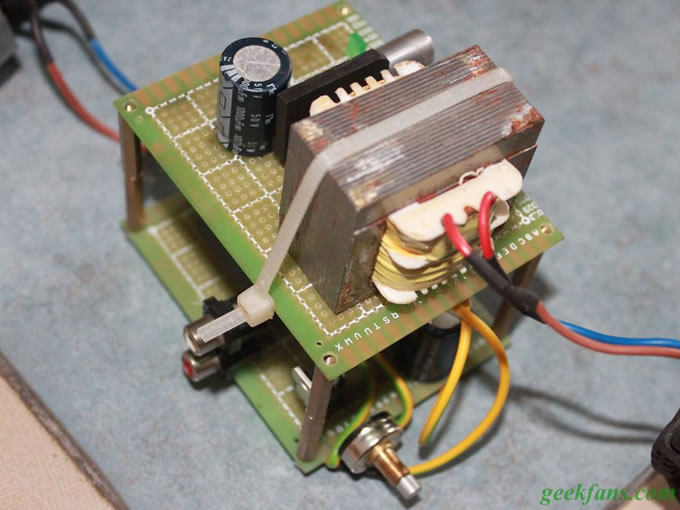

这是电源，AC24V输出，整流滤波后约莫DC33V。这个电源是拆的，容量不大，往后买个大的。

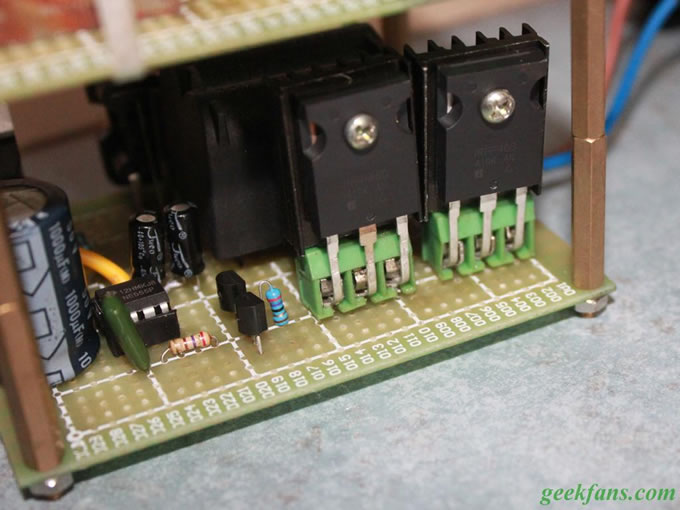

两个460场管，全新，6元一个。（之前玩TC烧过3个，心疼死）

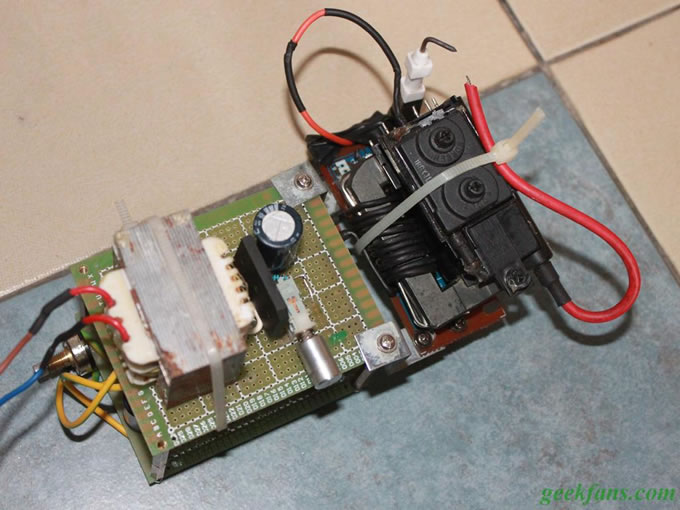

整体
高压输出负极用了耐高温的。。。这个在广东叫火嘴。。。
事变时的电弧：
尚有其他频率时的电弧，较量长，但没有谐振时的粗。
好吧，我找不到视频在哪贴。。。等下补 －－－－－－－－－－－－－－－－＠视频来了＠－－－－－－－－－－－－－－－－－－－
