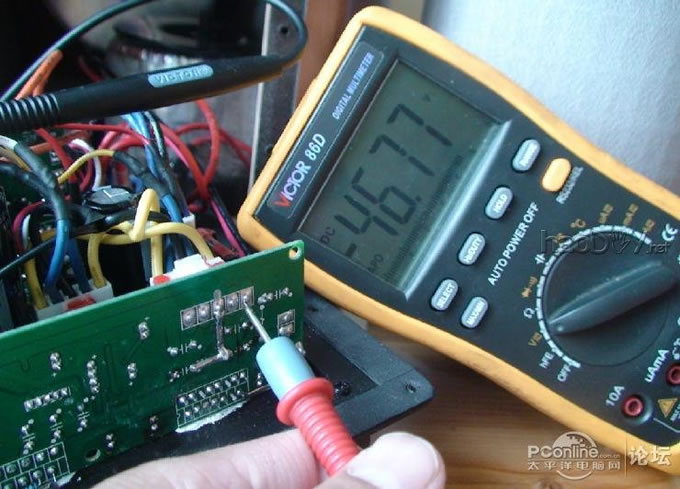

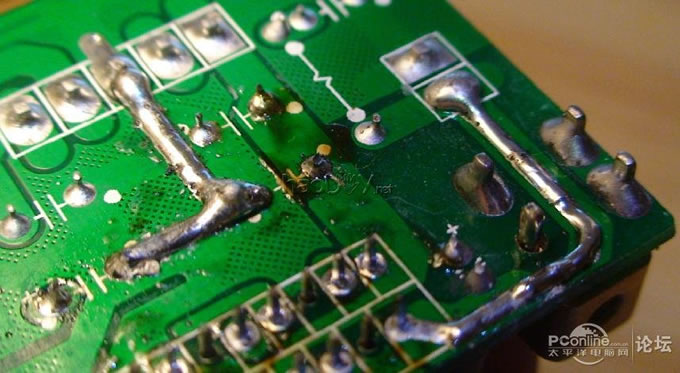

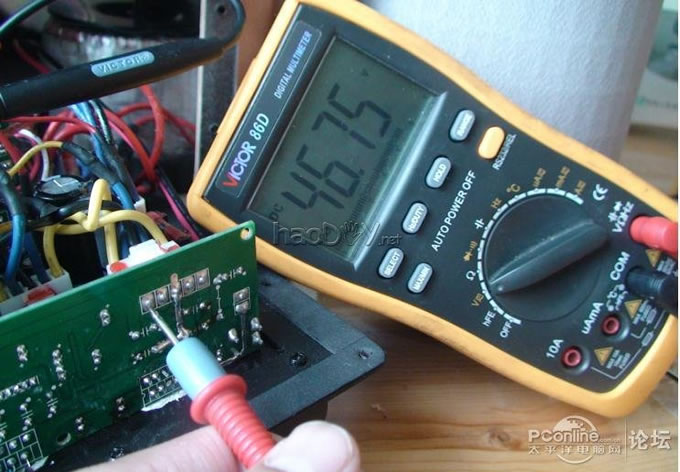

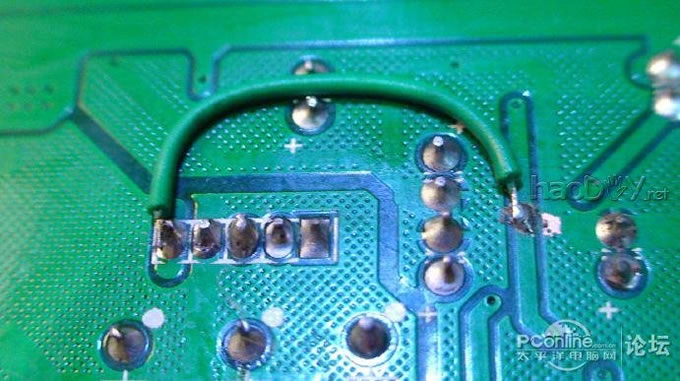

下次打磨，我还准备更换低音回路的输入耦合电容器，原机是0.33uf，准备更换为1uf WIMA。 此外，用烙铁仔细加粗输出回路的导体截面（如上图2、4脚为输出端） 再比如这里：  4。修改静音控制回路，加入静音待机功能 增加一根线：  测试过程：在静音状态：5#端子（最左边）的电压约1V左右，正常放音状态，电压约8V左右。同时测量TDA7294的9、10脚和TDA7265的5脚电压，静音状态，分别是1V、1V、18V，正常放音状态是7V、7V、10V。 本人认为，更换元件必须是有目的的，比如电解电容器，不需要全部更换，要看这个电容器在电路中的功能，比如板子中间的电容器，都是静音控制用的，决定时间常数用的，对改善音质没有丝毫作用。 还有一点：在打磨中，实测低音炮的功放电源电压竟然达到了双47V之多！难怪有用户反映这个箱子会烧！我分析可能是重要原因！因为TDA7294的极限电压是50V！ 我想，惠威应该适当的降低变压器双29V的电压，以策安全。   可见，这个电压对于TDA7294，是比较危险的！ 正好，我在增加待机功能进行测试的过程中，不小心损坏了TDA9294的静音控制端口，造成无输出，坏事变好事，我趁机去淘宝买了一片TDA7293，因为这个芯片的耐压比7294增加10V，达到60V！并且其它性能几乎一样，有些网友甚至感觉7293比7294更加出色呢！ (责任编辑：admin) |
