隐藏式蓝牙音箱,让音乐回归无形

时间:2013-02-06 12:54来源:www.guokr.com 作者:微笑的小鸭 点击:
很难看出音箱在哪吧,这就对了,嘿嘿~不然就对不住隐藏式的称号了。下面有解析图哦~ 其实我很早就萌发了做一个无线音箱的想法,之前也用FM发射器和收音机尝试过,后来因为频率漂移太大和不稳定性而放弃了(也许纯属是我的制作技术问题 = =)初三毕业的时候我
隐藏式蓝牙音箱,让音乐回归无形

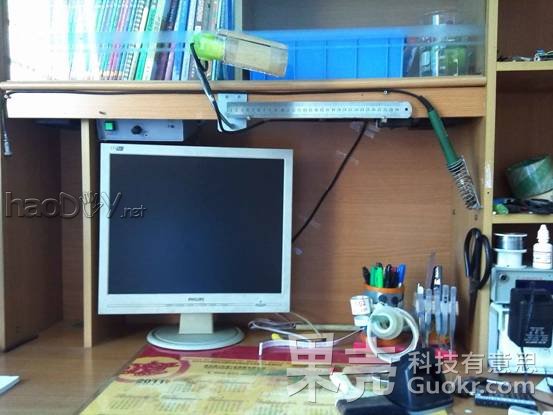

很难看出音箱在哪吧,这就对了,嘿嘿~不然就对不住“隐藏式”的称号了。下面有解析图哦~

其实我很早就萌发了做一个无线音箱的想法,之前也用FM发射器和收音机尝试过,后来因为频率漂移太大和不稳定性而放弃了……(也许纯属是我的制作技术问题 = =)初三毕业的时候我想到了做一个蓝牙音箱,但是一个暑假都在满中国溜达,作品也只有在回广州后的暑假尾声完成了……顺便说一句,现在升高一了,更苦逼了 ╮(╯▽╰)╭ ……

  • DIYer: 微笑的小鸭
  • 制作时间:2天
  • 制作难度: ★★★★☆
  • GEEK指数: ★★★☆☆

双向电梯

  • 1   制作材料与工具
    • 1.1   制作材料
    • 1.2   制作工具
  • 2   隐藏式音箱结构
  • 3   清理场地
  • 4   制作
    • 4.1   规划盒子内布局
    • 4.2   蓝牙模块的安放
    • 4.3   功放盒子部分的制作
    • 4.4   左右声道音箱的“隐藏式”安装
    • 4.5   总装
  • 5   DIYer签到处


1   制作材料与工具



1.1   制作材料

  • 170*130*60mm塑料盒*1
  • 小塑料盒*1(用于放置蓝牙音频接收模块)
  • 蓝牙音频接收模块*1
  • 2*15W小型功放*1
  • 15W无源音响*2
  • 用于功放的音量调节旋钮*1(电位器旋钮)
  • 12V15W交流变压器*1
  • 5V500mA直流电源*1
  • 3V绿色、黄色LED各*1
  • 用于LED的限流电阻(一般取100Ω到1K)*1
  • USB公头*1
  • 接线端子若干
  • 220V电源开关*1
  • 220V散电源线*1米
  • 220V带插头电源线*1米
  • 12花皮排线*2米(不一定非得12芯,够用就行)
  • 小自攻螺丝、普通螺丝等
  • 足量的绝缘胶带,热缩管,透明胶,双面胶


1.2   制作工具

  • 烙铁及相关耗材
  • 尖嘴钳
  • 斜口钳
  • 剥线钳
  • 台钳
  • 镊子
  • 美工刀
  • 油性记号笔
  • 30cm钢尺
  • 手电钻及钻头
  • 各种螺丝刀


2   隐藏式音箱结构

隐藏式蓝牙音箱,让音乐回归无形

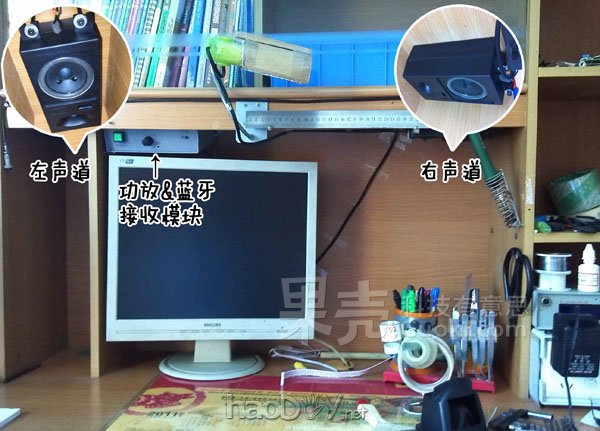

图中标注了功放、蓝牙模块以及左右声道音响的位置。 为了节省宝贵的工作台空间和美观起见,我选择了把音响和功放放在工作台与上方书架的空隙处。(见下图)

隐藏式蓝牙音箱,让音乐回归无形隐藏式蓝牙音箱,让音乐回归无形 (责任编辑:admin)
