整个制作过程都是自己摸索出来的，还有很多不足之处，大家可以一起探讨改进。
这个DIY的乐趣在于都是用市面上容易买到的普通材料，但做好了声音还是不错的，当然对个人的动手能力是个很大的挑战，有兴趣的朋友可以试试。 图片：
有两种不同的做法，先来个我认为的最简单做法，对动手能力的要求相对低一些。

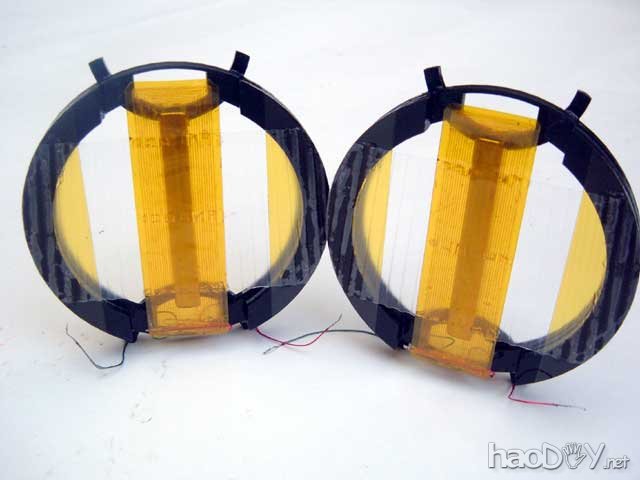

这是第一种最简单做法的单元完成图。 图片：

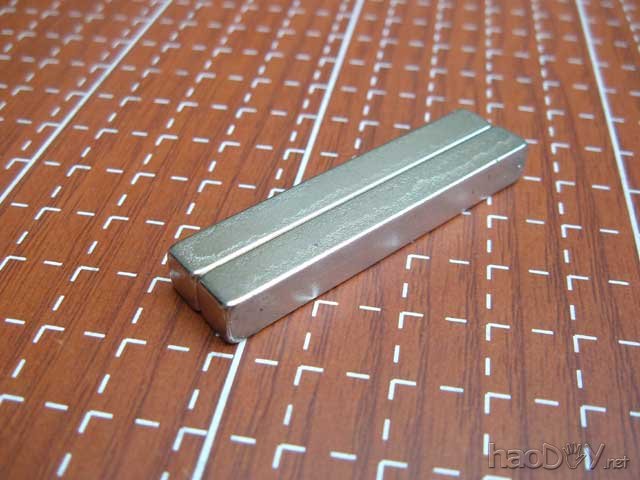

首先要去买两条钕磁体，我买到的这两条尺寸为6MM X 6MM X 50MM。带式平膜单元比较理想的是采用矩阵推挽磁路，这样可以得到相对平衡对称的驱动力，作为最简单的制作，每个单元只使用一条磁体，而非矩阵推挽磁路。
注意：存放和挪动钕磁体要尽量远离对磁性敏感的物品,比如: 银行卡,磁盘,电脑主机,显示屏,电视机,手机等。 图片：
买一卷耐高温KAPTON 胶带，又名：聚酰亚胺薄膜胶带，宽度为20MM
图片：

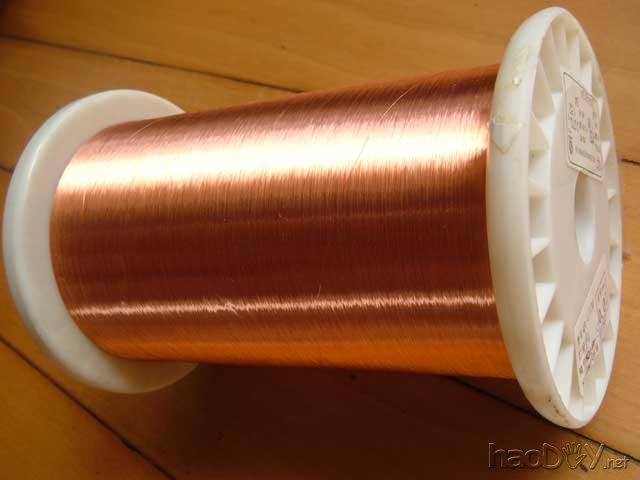

直径0.07的漆包线，我买到的这种为QA线，耐温155度。
平膜单元最佳的是把铝膜加工成细线作为音圈线，但在业余条件下，要把极薄的铝膜加工成非常细的导线是相当困难的。简单制作的做法是采用很细的漆包线来代替铝膜，这样降低了难度，提高了可操作性。 图片：  图片：  图片：  图片：

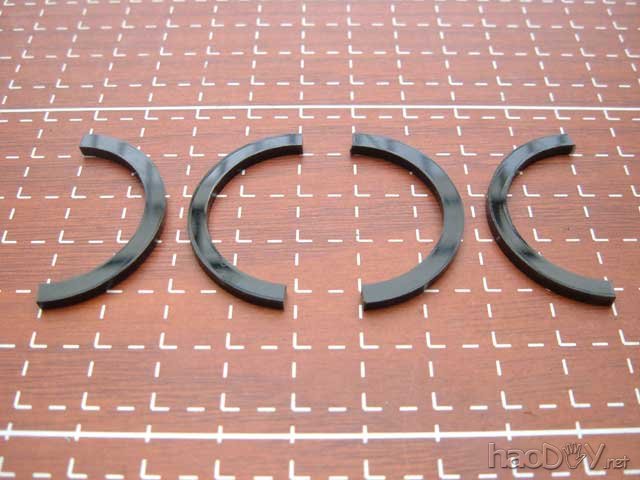

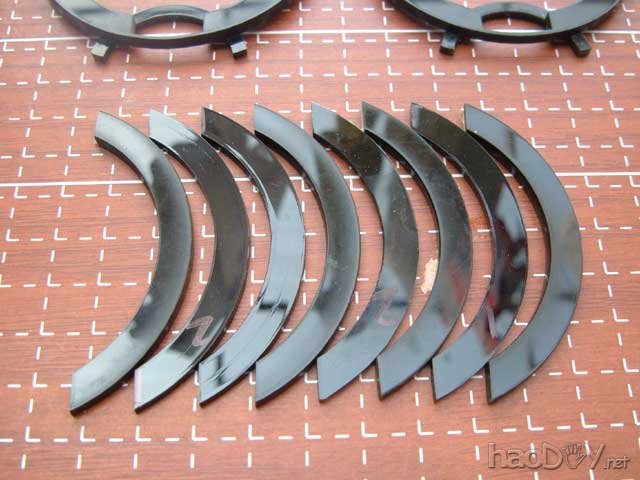

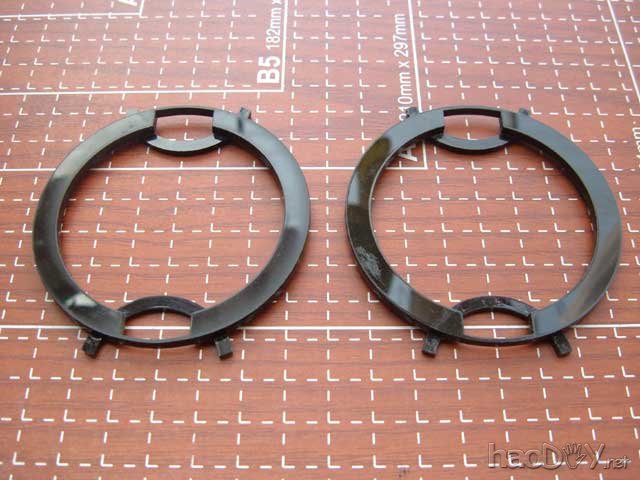

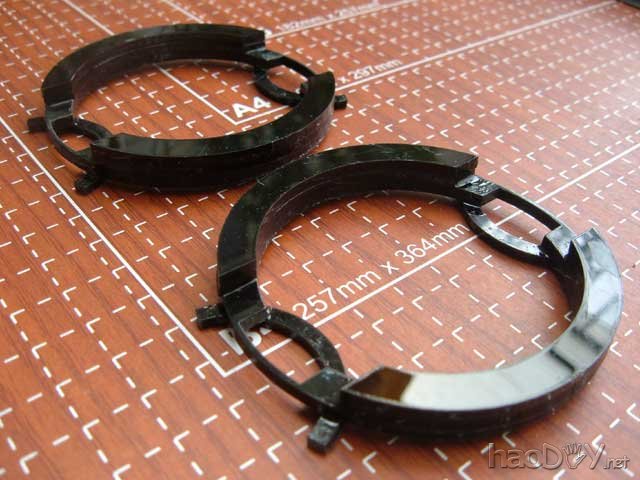

首先根据磁体尺寸来设计单元的框架，我用3MM厚的黑色亚克力加工了这些零件，再把它们粘合在一起成为整体。单元的框架只要结构合理，外观不一定要局限于我这种。 图片：

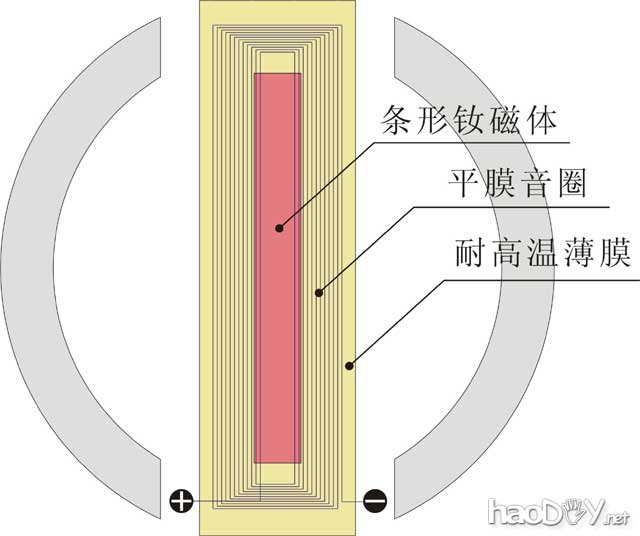

根据磁体尺寸绘制平膜音圈的尺寸和布线图，为了保证精度要使用矢量绘图软件，这一步是很重要的，我预期的单元阻抗为8欧姆左右，直径0.07的漆包线每一米的直流电阻约为4.5欧姆，所以整个平膜音圈在KAPTON膜片上的走线长度应为1.7米左右，也就是要把1.7米长的漆包线合理布局在钕磁体的周边。
图片：

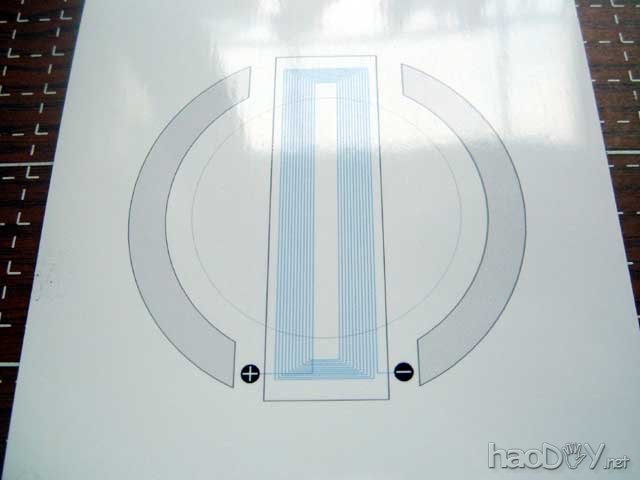

用高精度的照片打印机按1：1打印在照像纸上，以确保音圈布线图的精度。
图片：
在图片上音圈线的部分覆盖一层透明胶带作为保护，把KAPTON胶带剪一条粘在布线的区域，注意：KAPTON胶带要反过来粘，有粘性的一面朝上。
图片：

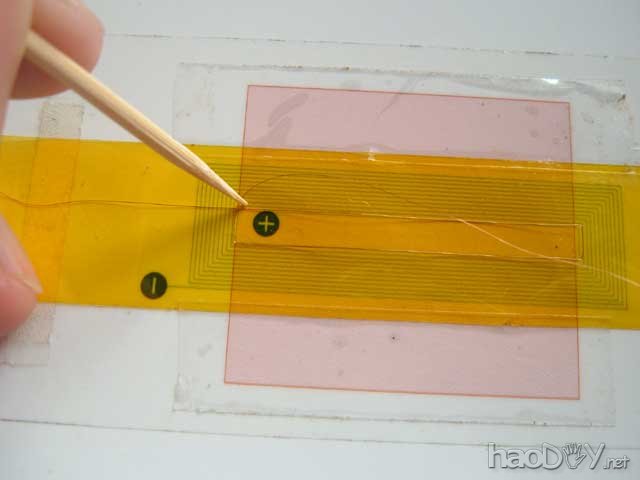

我先在另一张打印出来的音圈布线图上试绕音圈，线与线之间的距离是相当的小，绕这个音圈是对动手能力的挑战和考验，直接用手很难操作，我用了一根牙签来辅助，只要有足够的耐心和细心就一定能做好，绕第一个音圈我用了两个多小时。
图片：

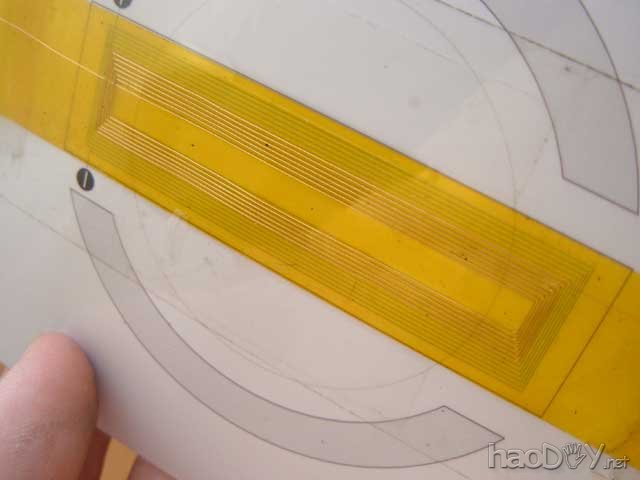

有了前面的一步，正式绕制时就得心应手了，排线更加整齐，速度也更快，这是绕到一半时的排线情况。
图片：

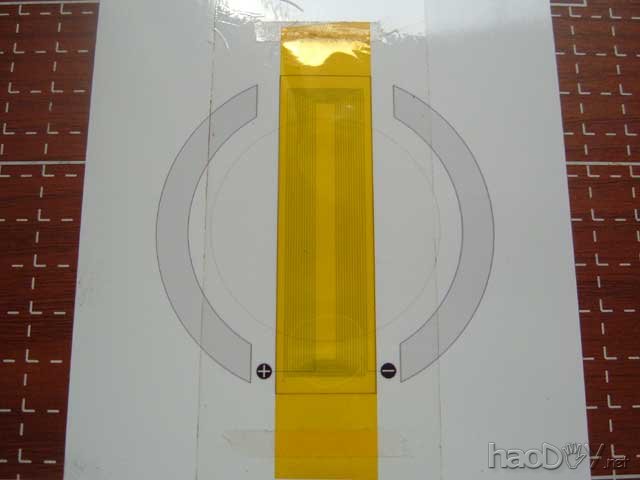

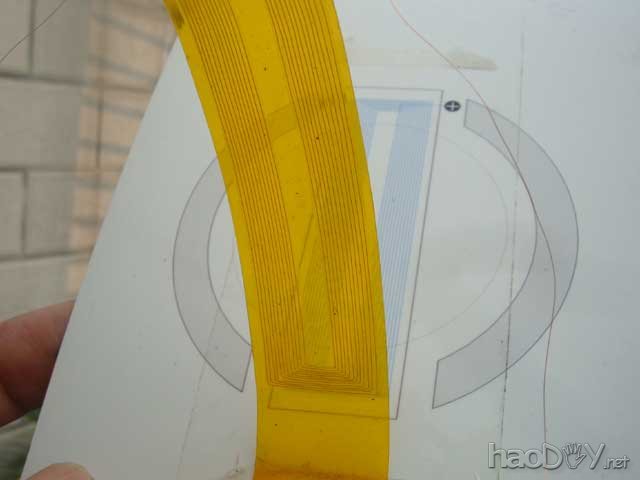

完成后，在膜片的周边涂上一层薄薄的环氧树脂，然后在上面再粘上一层KAPTON薄膜，这次是有粘性的一面朝下，和下面一层薄膜粘合在一起，用重一些的物体压住2个小时等树脂干后再取下。
