手提式内置音箱

时间:2017-11-26 20:45来源:未知 作者:admin 点击:
手提式内置音箱是由一个老式的手提箱转换成的一个内置扬声器,配有两个低音炮和四个高音喇叭。整个系统挂接到一个铅酸电池供电的充电控制器中,所以内置扬声器可以通过AC / DC电源或者甚至一个太阳能电池板进行充电。微型放大器可提供每个通道25瓦的功率,量
手提式内置音箱

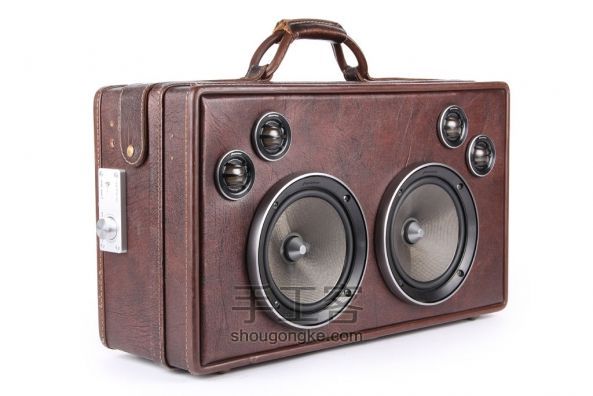

手提式内置音箱是由一个老式的手提箱转换成的一个内置扬声器,配有两个低音炮和四个高音喇叭。整个系统挂接到一个铅酸电池供电的充电控制器中,所以内置扬声器可以通过AC / DC电源或者甚至一个太阳能电池板进行充电。微型放大器可提供每个通道25瓦的功率,量很多,相当于一个汽车音响系统。你可以拿这个去公园,并开始、自己的小型舞会,或用它来在你的房间大声播放音乐。我最喜欢这个装备是因为永远没有两个旅行手提音箱看起来是一样的。这取决于你的手提箱和您使用的扬声器设置的大小和配置的类型,有足够的空间来展现自己的个人风格,是真正独一无二的。

主要材料

(1X )复古旅行箱 (2个) 12V/4AH密封铅酸电池 RadioShack公司55034004
( 1X )先锋TS - D1720C 6.75“套装喇叭RadioShack公司55032192 ( 1X )先锋TS - D1720C 5.25 “套装喇叭RadioShack公司55032190 (我最终只能用这个包中的高音单元和给另一个装置保留5.25”发声器,你也可以用其他任何4欧姆高音单元更换这部分。 )
( 1X ) Sunforce 30安培数字充电控制器 RadioShack公司277-110 ( 1X )顶级的TP20 - MK2 MKII TA2020类的T- AMP数字立体声放大器亚马逊
( 1X ) 3英,1/8“立体声以双声道(RCA )插头,Y型电缆RadioShack公司42-494 ( 1X ) 1/8“立体声直插音频插孔RadioShack公司274-274
( 1X ) 1/8“立体声面板安装式音频插孔RadioShack公司274-249 ( 1X ) 3英尺,1/8“立体声插头电缆RadioShack公司42-223
( 1X ) 50英尺,16计清除2芯喇叭线RadioShack公司278-1267 (你只需要大约15英尺) ( 1X ) 22计绞线,多种颜色RadioShack公司278-1224
( 1X )黑色电工胶带RadioShack公司64-2373 ( 1X )尺寸M面板安装式同轴直流电源插孔RadioShack公司274-1563
( 1X )的AC-DC 12V 1.5A电源RadioShack公司273-316 ( 1X )M型插头RadioShack公司273-344
( 1X )3/16“电池端子连接器RadioShack公司64-3132

所需工具

剪线钳RadioShack公司64-224 松香芯焊锡RadioShack公司64-009
烙铁RadioShack公司55027897 刀片刀具(切削皮箱)
电钻 螺丝(一定要匹配你的手提箱的硬件)
锁紧螺母/尼龙螺帽(用于高振动的区域)和整齐的螺母 小L型支架
螺丝刀 1/4“胶合板 (我需要这个来增加一些结构支撑到我的行李箱,如果您使用的是硬翻盖的情况下,你可能不需要任何额外的支持。)
零碎的木柴(用于安装充电控制器) 标记笔
铁皮文件夹

制作步骤

  • 第1步:

    手提式内置音箱

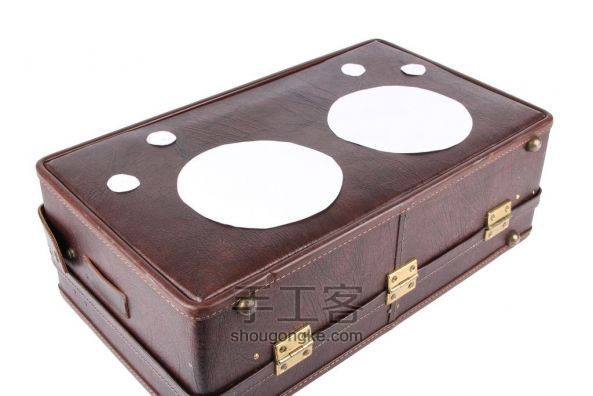

    Step1扬声器布局
    这个步骤会因为手提箱有所不同而不一样。我的手提箱是20“宽,11”高,这足够安装26.75“的低音炮和四个1.75”高音扬声器。我切出纸,以帮助在可视的情况下侧面看到的扬声器的布局。最后,我最后选择了一个对称的布局,与两个低音区在底部中心,而高音单元沿上角分布。

  • 第2步:

    手提式内置音箱

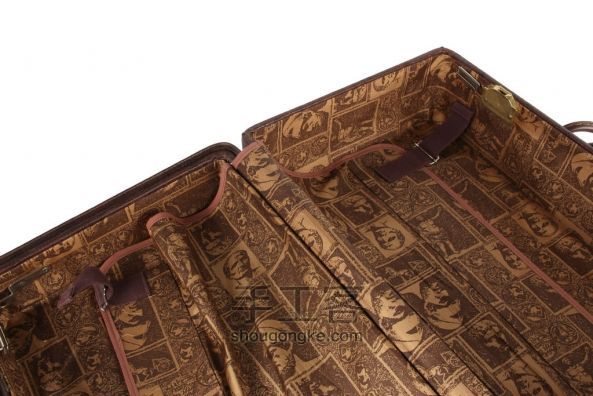

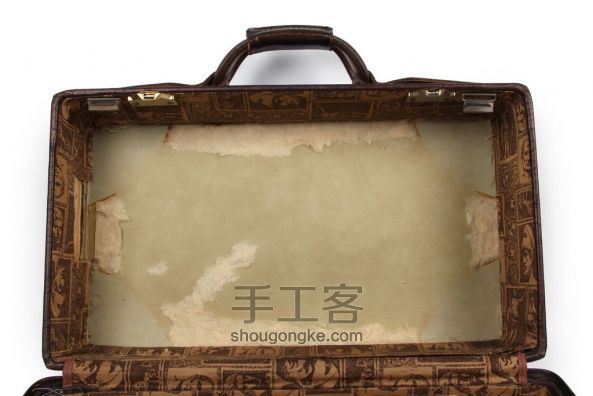

    Step 2清洗手提箱
    你需要想清楚了行李箱内有多少空间来安装所有组件的。用剃刀刀片,用螺丝刀切出多余的材料(靠垫,布分隔),并移除任何多余的硬件。
    保存这些下脚料,您可能会在项目后期使用它们(我用它们做一个装着我的iPod的口袋)。

  • 第3步:

    手提式内置音箱

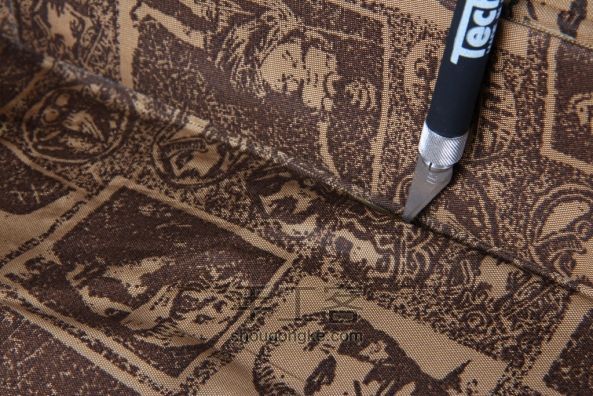

    Step3 剪除手提箱内衬
    我用刀片再切出的手提箱的衬里,在那里我计划安装扬声器一侧。我也切出一些扭曲,被粘起来的塑料角。

  • 第4步:

    手提式内置音箱

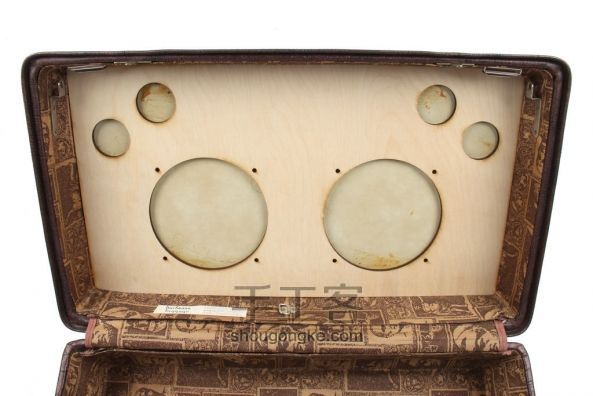

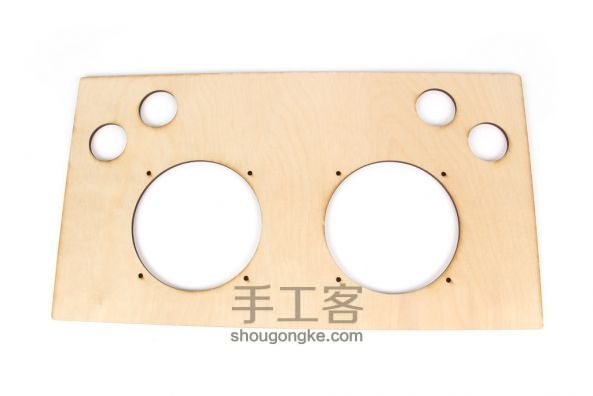

    Step4安装结构支架(如果有必要的话)
      我的手提箱的内壁是用织物衬里皮革制成,他们将不能够支持自己和2个低音器和4个高音扬声器的重量。我切出了一块1/4“胶合板,以便它可以紧贴在我的行李箱的侧壁,并提供额外的支持,我用激光切割机切出的扬声器安装孔(附在下面镶嵌线的PDF),这些削减也可以用拼图或应对锯切割。我一直在压紧我的支持结构,所以它压合起来可以接触手提箱内壁。

  • 第5步:

    手提式内置音箱

    Step5在手提箱内描绘结构图
    我用结构支架为方向指导,在内衬表面用笔描画结构图

  • 第6步:

    手提式内置音箱

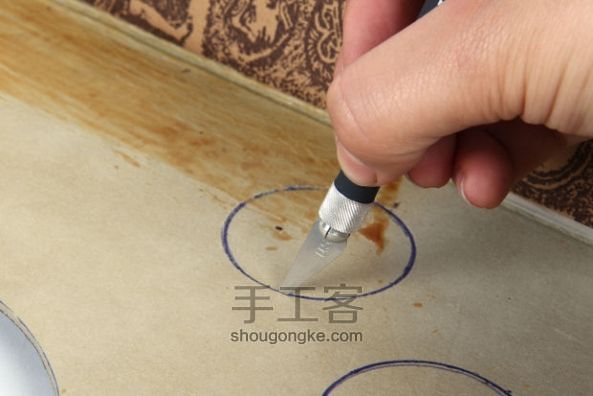

    Step6在手提箱内壁割洞
    沿着痕迹仔细剪裁,打孔,用于安装扬声器。我能避免用刀片铣刀割穿皮革两面的情况。如果刀片铣刀不够,打通你的手提箱,用应对锯沿着拼图割。
    再一次,保存这些皮革下脚料,你可能会在项目中使用它们。

  • 第7步:

    手提式内置音箱

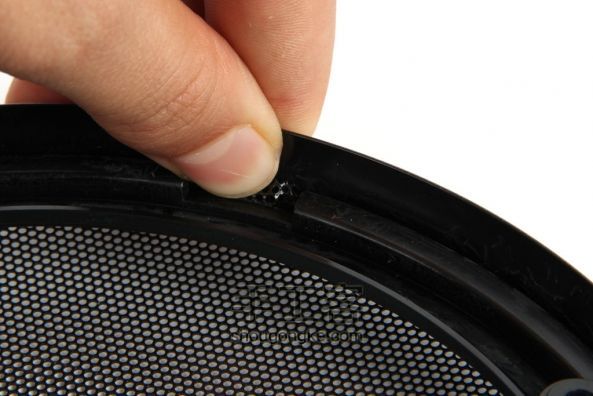

    Step7移动低音区的面板
    按下围绕每个低音炮的内部边缘的弹片,使其从边后边涵盖去除网格的前面板。

  • 第8步:

    手提式内置音箱

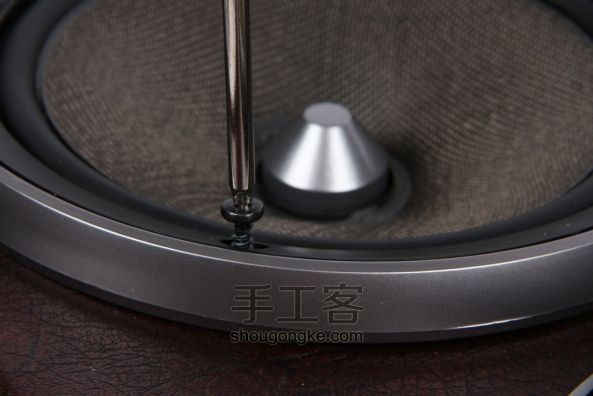

    Step8增加低音炮
    先锋套件提供的硬件安装扬声器组件中,使用套件中的八个最长的螺丝安装两个低音炮到行李箱的前面。使用尼龙螺母,以确保要备份的螺丝端和防止振动松动。您可能还考虑寻找一个螺丝匹配螺母。用锉刀割下螺丝尖尖的边缘,这样你就不会意外划伤自己。

  • 第9步:

    手提式内置音箱

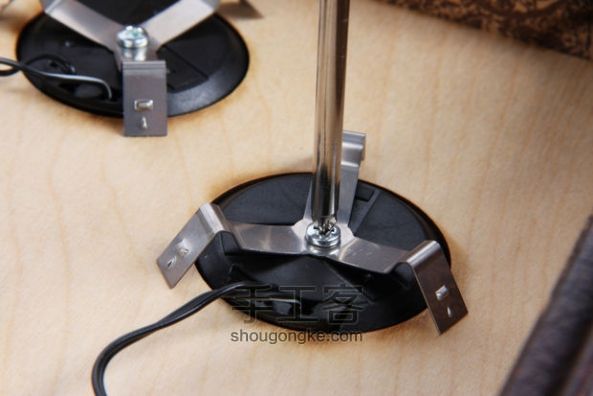

    Step9增加高音扩音器
    我把我的背衬木板压入行李箱外壳的侧面。为了增加稳定性,我使用了先锋套件中的金属嵌件和螺钉,以保持高音的地方从行李箱内(尽管这不是他们的预期目的,对我来说,它的工作真的很好)。根据您的设置,您也可以考虑使用一些其他安装选项的套件。

  • 第10步:

    手提式内置音箱

    Step10移动木制后支持板和后板的线
    和前面板上,使用刀片来清除附着在背面板上的任何松散物质。

  • 第11步:

    手提式内置音箱

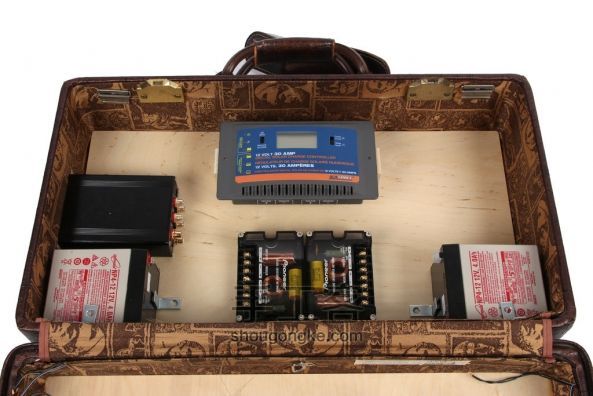

    Step11布局剩余部分
    组织其余元件周围的后面板和标记钻孔。我用两片木废料撑起充电控制器胶合板。确保完成布局之前手提箱可以关闭!

  • 第12步:

    手提式内置音箱

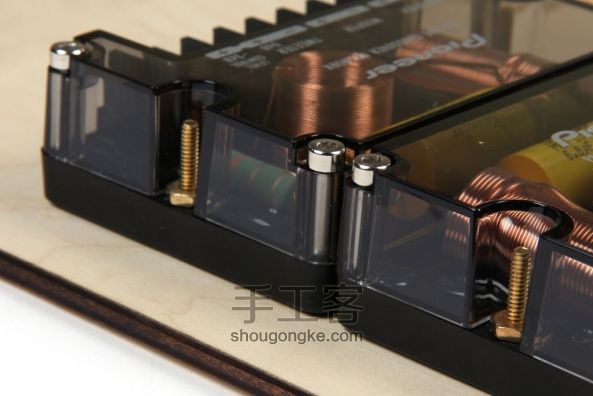

    Step12交叉穿过
    先锋工具包带有无源分频器,从音频放大器每个通道分割成子信号的高音单元的信号。用螺丝从对面的扬声器安装两个交叉到行李箱的一侧。注 - 几乎我所有的螺丝穿过1/4夹板支持被搞砸,但不是通过手提箱环绕起来。

  • 第13步:

    手提式内置音箱

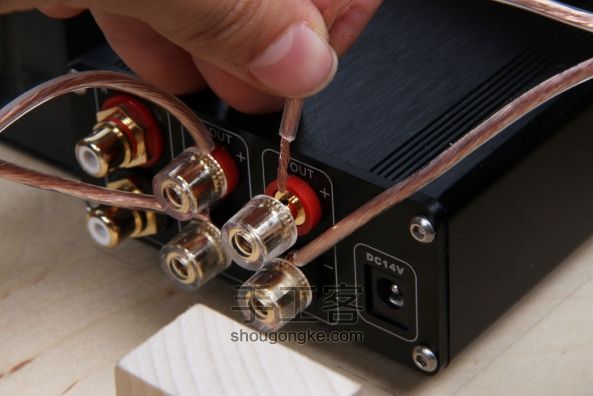

    Step13电线穿过放大器
    切剥一片2-3“喇叭线(足够长的时间,因此您可以轻松地打开皮箱),并用它来连接一个交叉到放大器的左输出,以正确的输出。请务必将+交叉输入连接到+功放输出

  • 第14步:

    手提式内置音箱

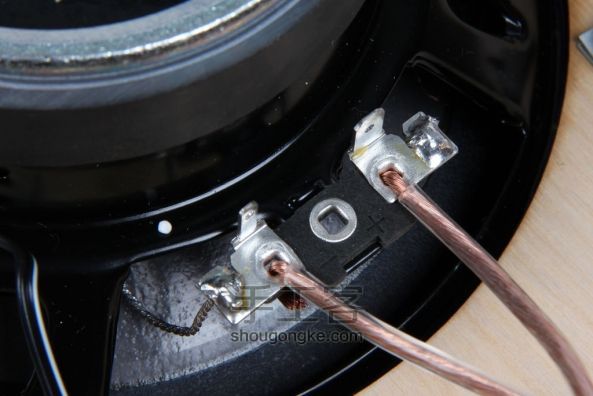

    Step14缠绕低音扬声器
    剥去两个2-3“个喇叭线和焊接一根导线的每个低音炮端子的两端。将另一端连接到该通道的交叉对应的标有“低音炮”的螺钉端子。请确保您的+分频器的输出连接到+扬声器端子

  • 第15步:

    手提式内置音箱

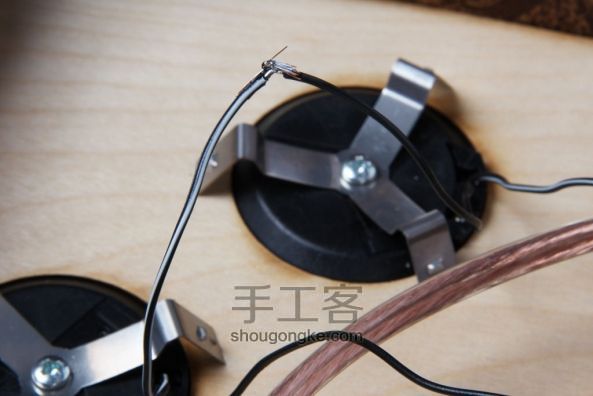

    Step15缠绕高音扬声器
    由于两个高音扬声器具有4欧姆的电阻,我用把线它们串联到从交叉输出的高频扬声器。要做到这一点,连接一个高音单元的铅+向+交叉终端(您可能需要延长线)。领先第二的高音单元(同一通道)连接到 - - 然后将交叉连接终端。剩下的两个表笔连接从高音到对方来连接它们串联。第二通道重复。

  • 第16步:

    手提式内置音箱

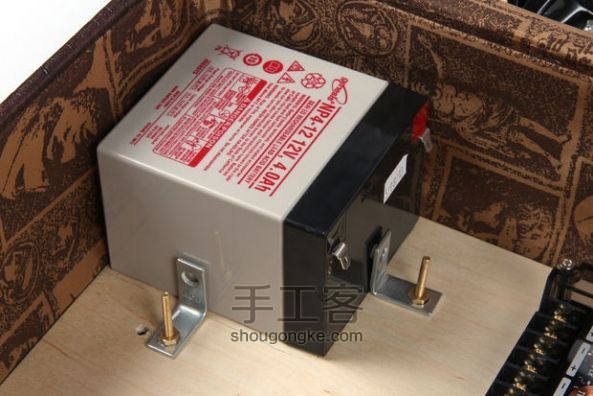

    Step16保护电池
    使用小L支架使得两个电池和行李箱的下角固定。

  • 第17步:

    手提式内置音箱

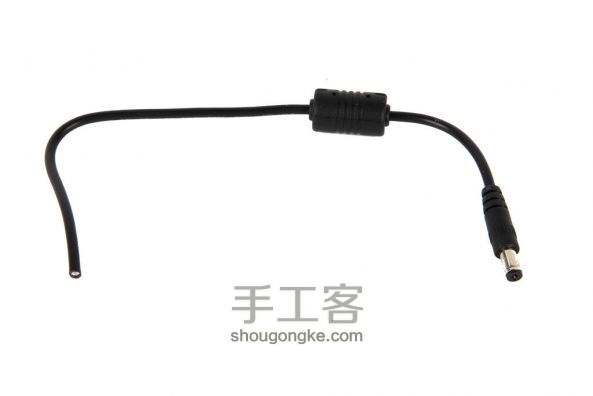

    Step17准备扩音器电源电缆
    切去放大器的电源和剥去电线。外引线是-,内引线为+。在暴露的引线连接到一块1-2“音箱线和覆盖用电工胶带连接。此线将放大器连接到充电控制器。

  • 第18步:

    手提式内置音箱

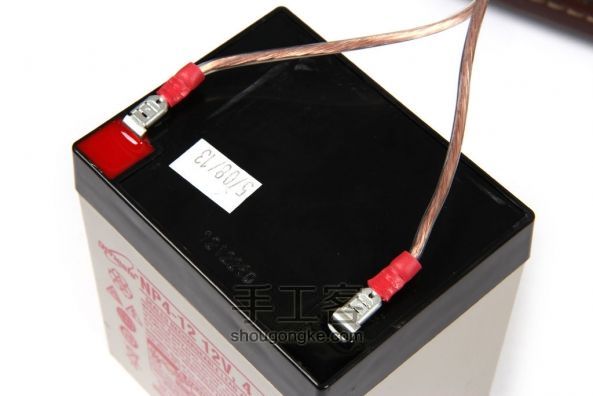

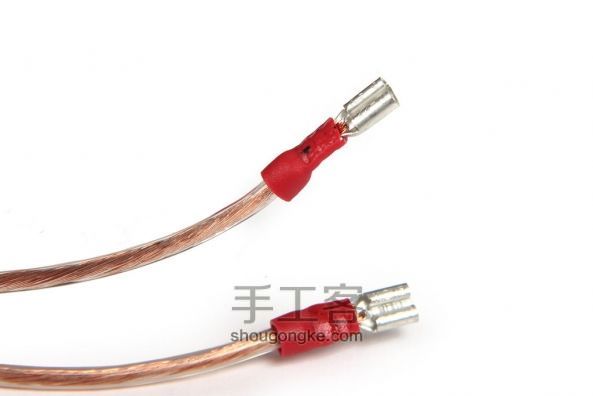

    Step18准备蓄电池夹子
    切两片1-2“扬声器导线和压接在各导线的一端的3/16”,快速断开连接器,这些导线将电池连接至充电控制器

  • 第19步:

    手提式内置音箱

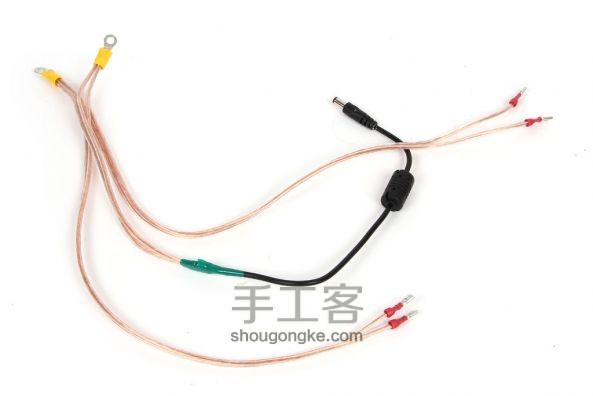

    Step19连接充电控制器终端电池
    从最后步骤的两个电池连接的+端连接,放大器的电源线和压接与包括充电控制器的端子之一。同样的 - 这三根线导线。螺丝端子连接到+ -充电控制器的终端,在旁边标有“电池”。

  • 第20步:

    手提式内置音箱

    Step20把电线连接到电池
    从充电控制器快速连接接头的电池。确保从充电控制器连接+到+上的电池(反之亦然)。

  • 第21步:

    手提式内置音箱

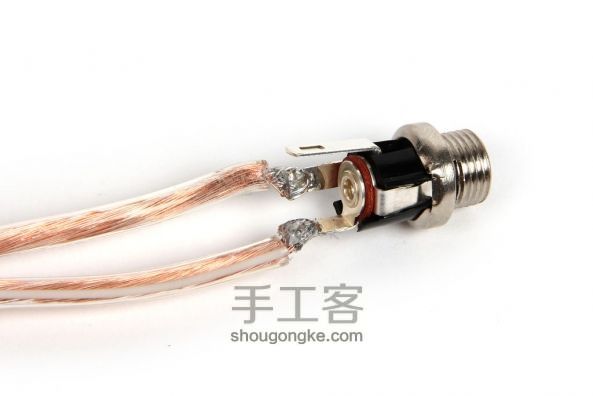

    Step21准备外部电源
    切一个1-2“一片喇叭线并附加一个M型桶插头一端。从充电控制器卷曲剩余的两个子端安装到该金属丝的另一端。然后用螺钉将端子固定到标有“阵列”的充电控制装置的一侧。

  • 第22步:

    手提式内置音箱

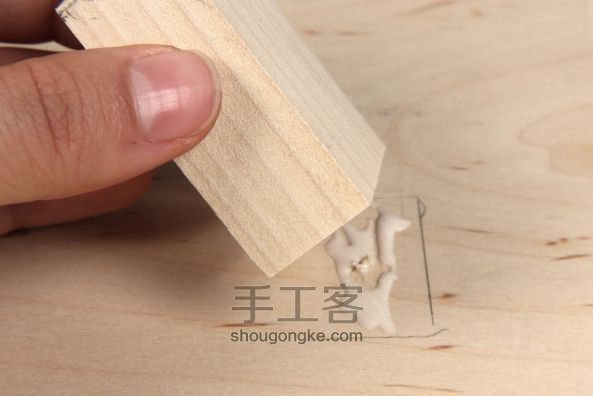

    Step22增加充电控制器
    现在所有的连接到充电控制器已经做好,使用木材胶水和螺钉安装两片2“木块的胶合板面板,一旦木材胶干后,用螺丝将充电控制器连接到这些块中。

  • 第23步:

    手提式内置音箱

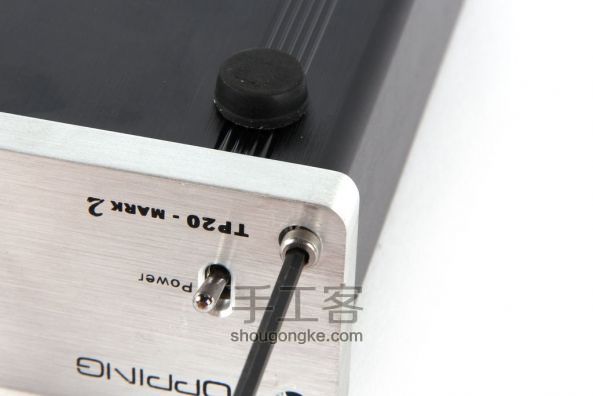

    Step23移动扩音器前面板
    用内六角扳手卸下放大器前面板上的四个角落的螺丝。使用一个微小的六角扳手从旋钮松开固定螺丝,并从面板上卸下旋钮。然后用钳子拧开连接到旋钮的基础电位器螺母。前面板应该很容易脱落。

  • 第24步:

    手提式内置音箱

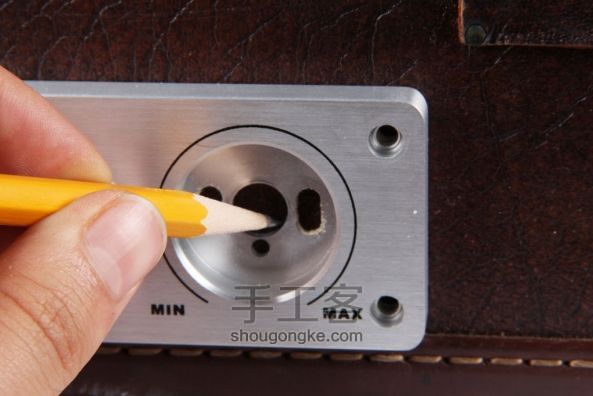

    Step24增加扩音器
    用铅笔标记在你想挂载扩音器前面板外壳的地方。我装在我的手提箱的一面。钻出孔的4个角螺钉,电位器,开关,和蓝色LED。

    我的行李箱外壳增加了大约1/2“的前面板和放大器的其余部分之间的额外空间。由于原来的螺丝不够长到这个距离,我去五金店,发现了一些〜1.25”3毫米螺丝来替换它们。

    螺钉穿过行李箱的外壳安装在前面板上的放大器。该放大器是光照充足,它会通过单独的螺丝本身支持。

  • 第25步:

    手提式内置音箱

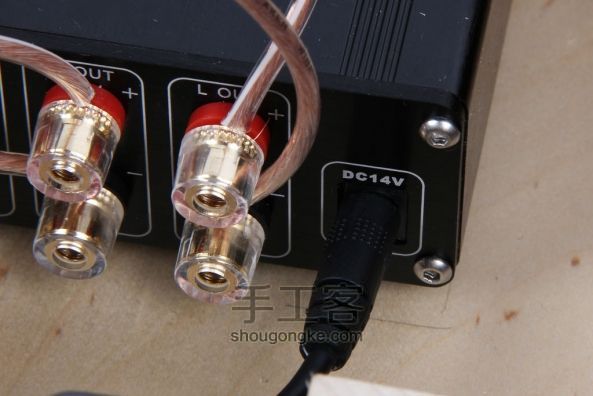

    Step25连接充电器到扩音器
    确保放大器能从充电控制器切换到在该连接的断开位置和插头。

  • 第26步:

    手提式内置音箱

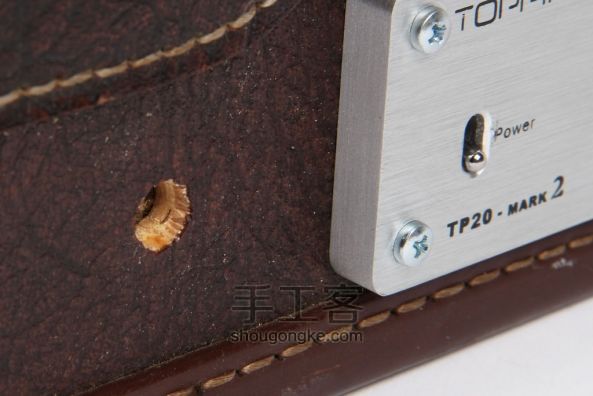

    Step26增加外部电源插座
    在手提箱和安装M型桶塞钻一个孔。我的机箱的墙比较厚,我无法用一个螺母锁定插头的地方,我补充了强力胶。您可以使用12V或12V的太阳能电池板,通过这个插孔充电的电池。

  • 第27步:

    手提式内置音箱

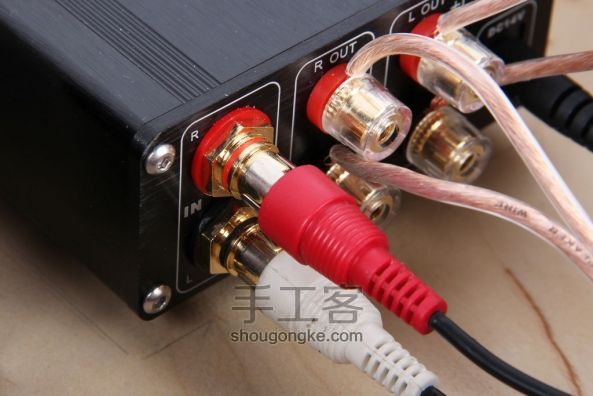

    Step27将无线电缆连接到扩音器
    把红色和白色的RCA电缆连接大屏放大器的输入孔中。

  • 第28步:

    手提式内置音箱

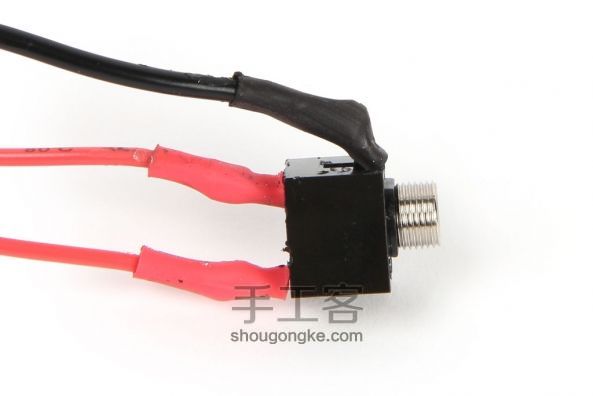

    Step28在手提箱外部增加耳机插座
    你想从箱子的外部访问音频的情况下,安装一个1/8“立体声插孔连接到行李箱的一面。使用一些22号线从插座连接导线到一个内嵌1/8“立体声插孔。用电工胶布覆盖任何暴露的焊接点。
    通过这种方式,您可以通过直接插入他们的1/8的行李箱内存储您的音频设备“立体声插孔RCA连接线是直接插入放大器,或者你可以将1/8”立体声/ RCA连接线插入内联接口,并使用公立体声电缆挂钩到外部1/8“插孔。

  • 第29步:

    手提式内置音箱

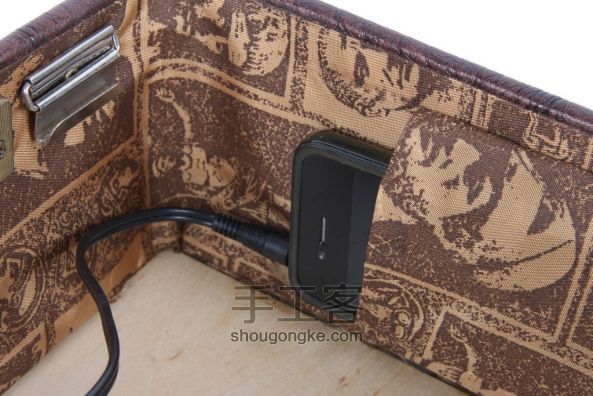

    Step29在手提箱内部置放ipod或者iphone
    为了使事情真正看申请,我用了一些我在步骤2中拆下的多余的布料,创建一个小口袋,放我的手机/ iPod上在行李箱内。

  • 第30步:

    手提式内置音箱

    Step30开始摇滚吧 (责任编辑:admin)
