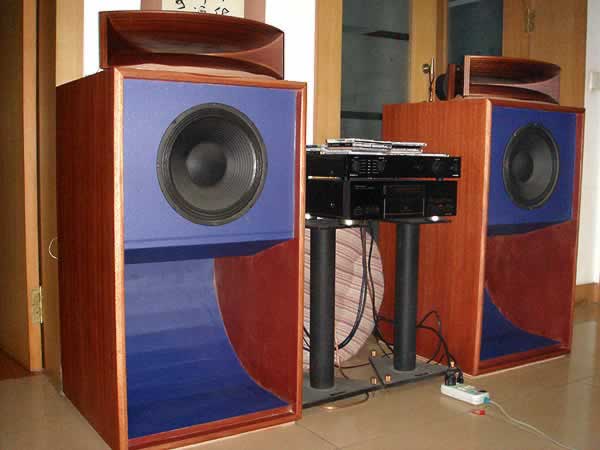

DIY的豪华号角音箱

时间:2012-09-02 10:00来源:未知 作者:admin 点击:
几位朋友想过把DIY的瘾,居然在广东搞到30张进口18mm厚的柳桉胶合板(约220元一块2400X1200mm),一看质量不错,就异想天开了:有的要做恐龙号角,有的要做天鹅号角,有的要彷JBL7500,我也想把号角重做一下,于是一场DIY运动轰轰烈烈地开始了! 本人老迈年高,
几位朋友想过把DIY的瘾,居然在广东搞到30张进口18mm厚的柳桉胶合板(约220元一块2400X1200mm),一看质量不错,就异想天开了:有的要做恐龙号角,有的要做天鹅号角,有的要彷JBL7500,我也想把号角重做一下,于是一场DIY运动轰轰烈烈地开始了!
DIY的豪华号角音箱

本人老迈年高,再自己动手心有余力不足,就几人合伙请了两位江苏的木工师傅,各自做文案搞设计。工程共6对奇形怪状的音箱、脚架。

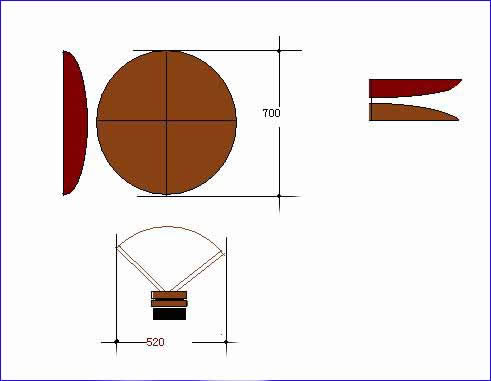

我的图纸仍如影院发的那张,中高音的木号角考虑现成板材,叠三层厚约55mm,先做一块直径700mm的圆饼,按扩张曲线刨边,形成单面铁饼型,再分裁4片,成为号角的上下梆,中留25.4mm(1英寸)钉上边梆即可。此号角的宽度正好520mm与低音号角等宽。

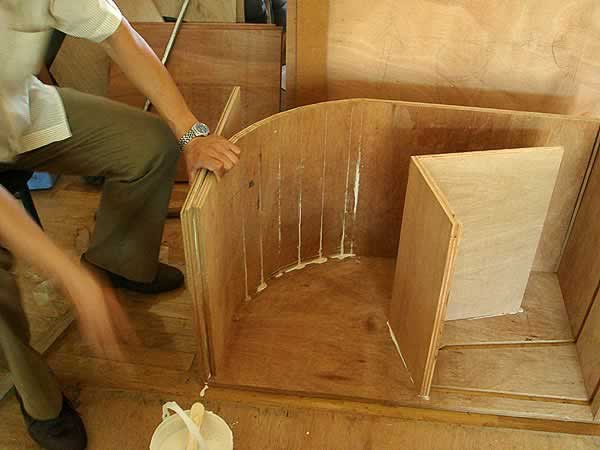

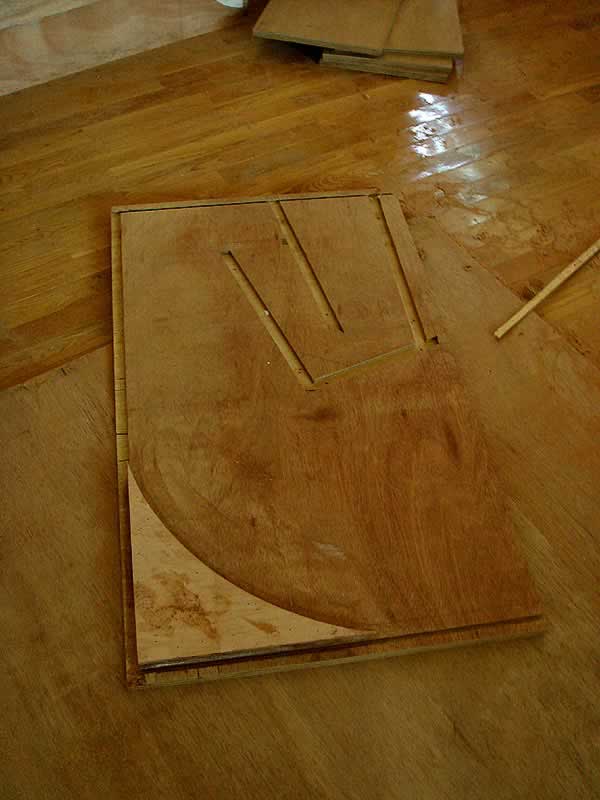

低音号角采用铣槽组合方式,确保接口处不漏气,箱体也更加坚固:
调试-侧板
DIY的豪华号角音箱
 调试-R板
DIY的豪华号角音箱
桦木十一层胶合板公认最好,专业高档音箱多采用芬兰桦木十一层胶合板。但搞不到。柳安木比较松软,好加工,但密度、强度、音质都不如桦木好

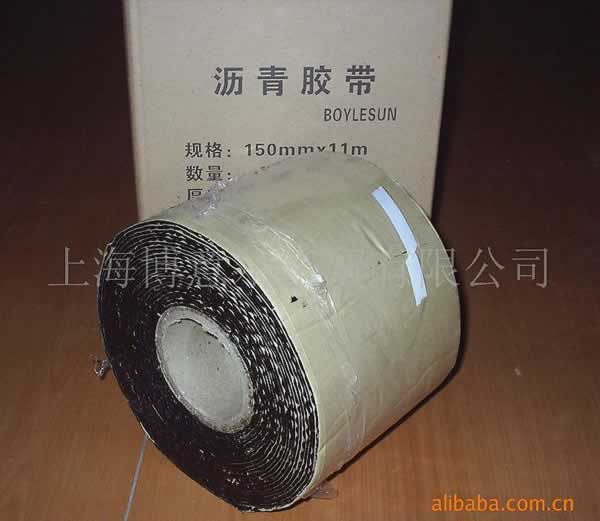

箱内贴点沥青胶带也不错

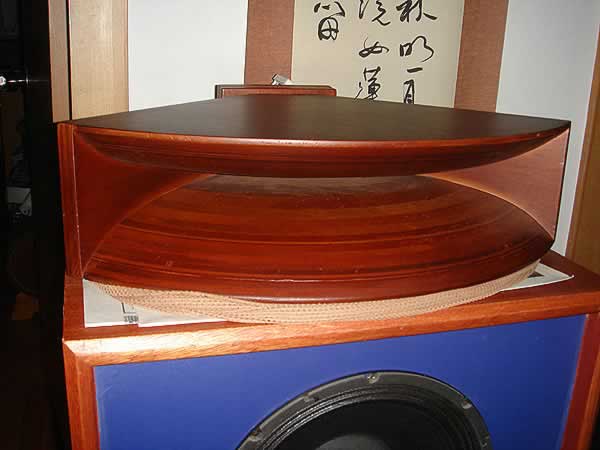

中高频号角对系统的频响、音色影响极大,木质的号角公认醇厚甜美,西湖、TAD都采用这种设计。

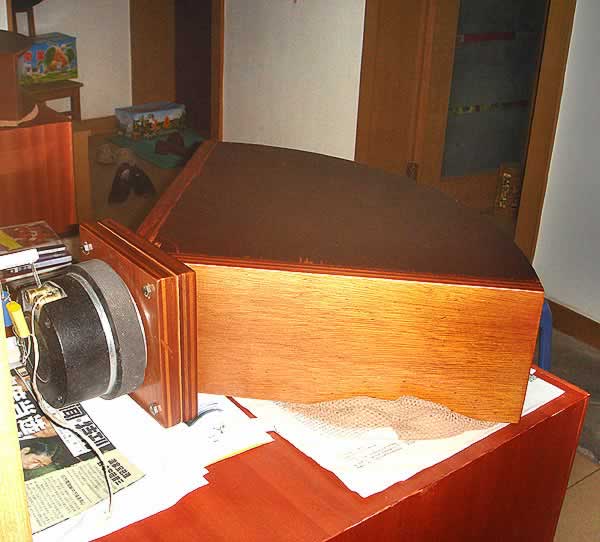

限于材料和加工我用下图施工:
DIY的豪华号角音箱

DIY的豪华号角音箱
DIY的豪华号角音箱

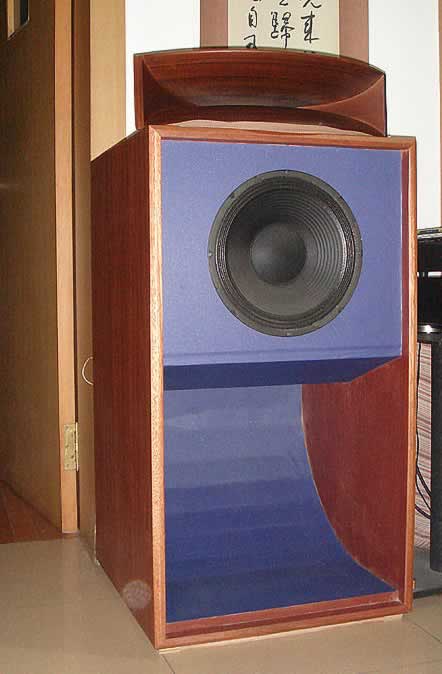

组合后的低音号角(拍照时粉尘多形成圆点):
DIY的豪华号角音箱

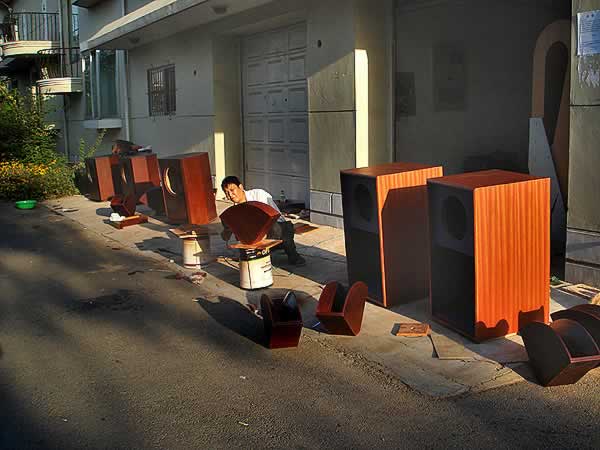

涂装只能在室外进行,为美观,低音号角三个看面用沙比利三合板贴面;前断面用沙比利木线封边。障板和曲板贴PVC饰贴,效仿JBL采用蓝色,与沙比利自然的橙红色成鲜明对比。
DIY的豪华号角音箱

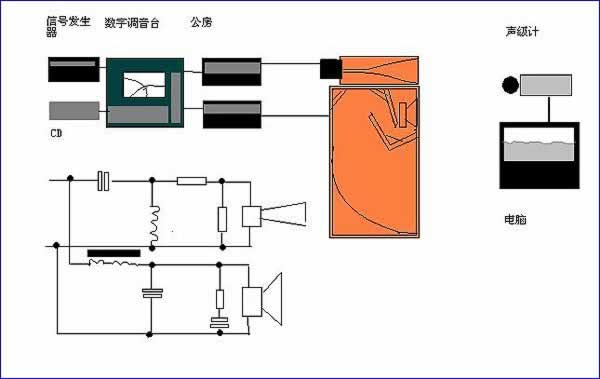

调校分频点、高号角的衰减,是靠数字调音台的参量均衡器作电子分频,推动两台相同的功放,配合信号发生器、声级计,先调出声压的一致。在调音台上可看出精确的高音衰减dB数。

再通过转折频率的调整,通过常听的乐曲听音确定分频点。

通过Q值调整确定使用LC的阶数、参数。

在此三个参数的基础上设计分频器,再通过微观挑电阻电容细调音色。最终是下图的12dB衰减的常见形式。

DIY的豪华号角音箱
分频器的电容是多只并连的,在正式焊版前,可在高音驱动器接线端子上把各种电容请出来进行搭接试验,由于这组音箱灵敏度高达102dB,各种信号能敏感地表达,不同的电容确实有细微的音色区别。但进口好电容太贵,一般的聚肢膜电容1、2角钱的也不错。
DIY的豪华号角音箱
我用皇冠监听参考II号调音,事后用UF7 45W胆和6P6三极接法5W胆接听,音色不错,但低音没力度,后换Aodiulanb8000、雅俊α7、先锋757等小功放推,清晰度、低音力度都比胆机好。

低音号角特有的清脆的、层次分明的低音音色只有皇冠监听参考II号表达的最淋漓尽致。

DIY的豪华号角音箱

转张银华文章片段:
折叠等宽号筒音箱的优点
               及设计和制作中的注意事项
折叠等宽号筒音箱的优点:

1、在低频段,通过号筒辐射使电声换能效率大大提高了。同时、因装上了折叠号筒,改变了低音频的过渡响应特性,清脆动听的低音高效地重放出来。

2、由于号筒能将低音段的声音以较高的效率至放出来,而在中音段以上可由扬声器直接辐射出去,故可使扬声器的重放频率范围大大展宽,用一个扬声器就可获得相当普通双声道音箱的放声效果。

3、因能充分控制扬声器的低频共振,故即使用小口径扬声器也能减小振幅,以不大的失真可承受较大的输入容量。

折叠等宽号筒音箱设计和制作中的注意事项:

1、要使亏简设计尽量完善。

2、扬声器背腔容量设计不合理可能完全破坏音箱的性能。

3、折叠等宽号筒的弯曲部分必须进行精心设计,若稍有粗心,就有可能产生寄生振动(可能由于尺寸或装配偏差引起)这样将进一步增加滤波器的不良度。

4、必须增强号筒壁(隔板)的强度。另外,在容易产生  寄生振动的地方,必须填充吸声材料,以控制振动。

5、必须使号筒边缘结合部绝对没有缝隙存在,如果有缝隙,就会形成声短路,号筒的功能就会失掉,所以必须把缝隙填补好。

6、用于折叠等宽号筒扬声器系统的扬声器,共振动系统的机械强度要高,而且重量要轻,即必须用质量非常小的扬声器。另外扬声器的Qo也必须小些。因此以最低共振频率
f0=40Hz+_10%为最合适。

7、为防止号筒开口附近的空气与周围条件不匹配而产生反射现象.必须设法避免产生涡流现象,这就要采取必要措施,使出口处的空气与其周围的条件相匹配 (责任编辑:admin)
