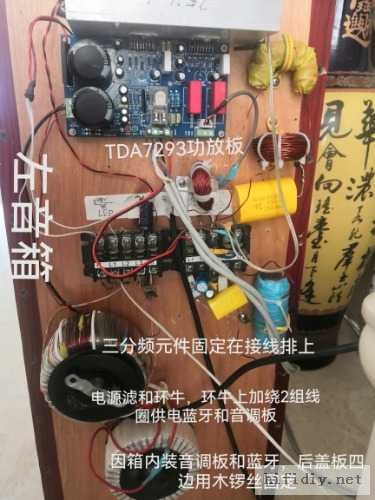

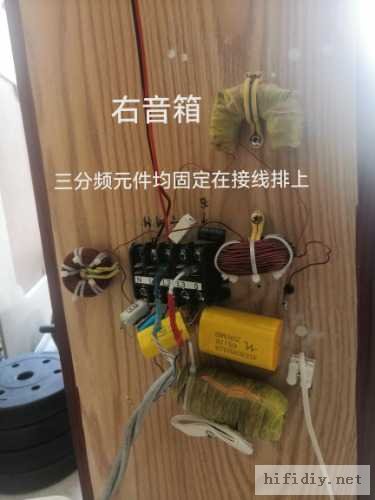

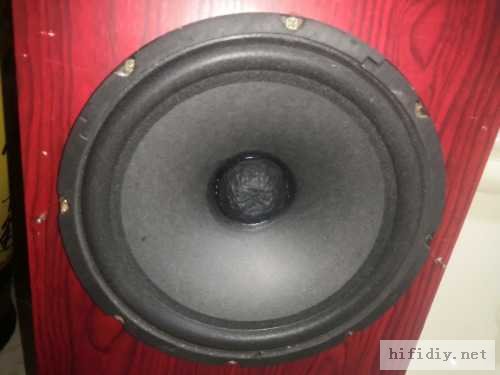

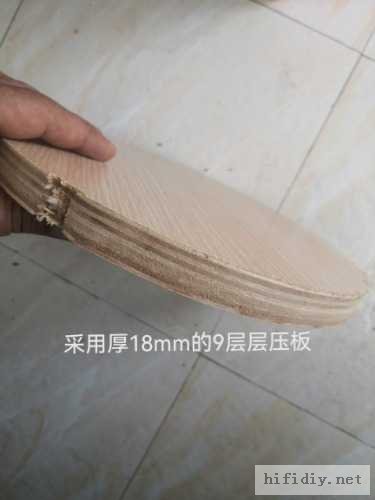

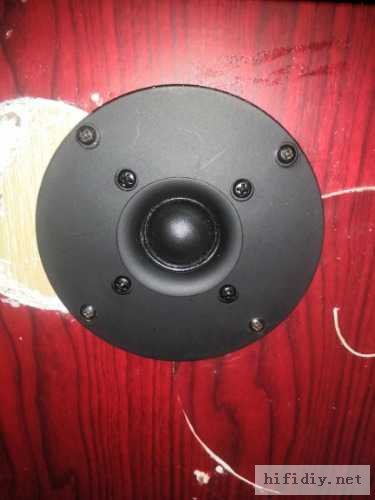

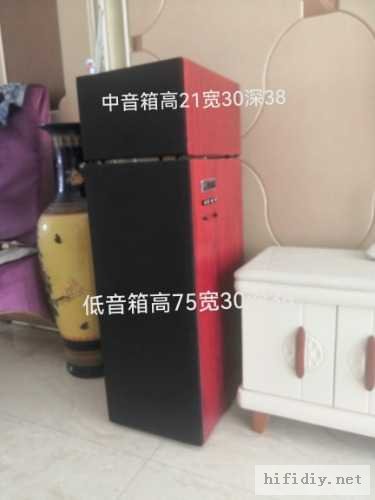

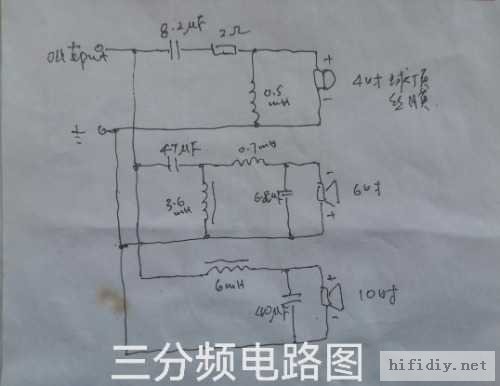

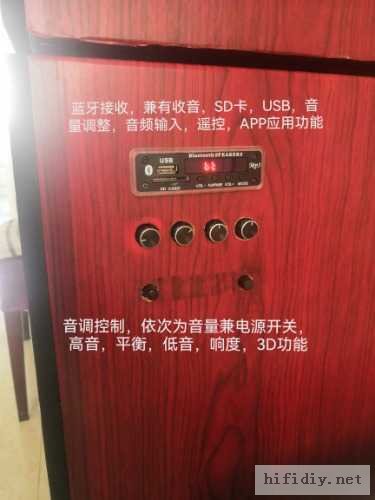

疫情宅家，却了却了多年愿望: DⅠY三分频十吋落地音响 翻看了坛友好文，决定采用 TDA7293功放，LM4610音调板 音源考虑到音乐网站提供的无损音乐已能满足自已的要求，采用手机蓝牙播放音乐。 市售分频器分频点难找到在500HZ以下的，决定自制，分频点取300/2500。分频电路见图，低频分频频率不高，电感用厚为0.35的硅钢片绕制，中频及高频分频用电感空芯绕制。 音箱板材的选择: 市售音箱几手都是采用易加工的高密度纤维板。经多方比较，家俱普遍采用的多层板更适宜作为音箱板材，因多层板具有不变形，比纤维板更高硬度和强度，加工成箱型后内部不必再用加强筋，可省去不少麻烦。实际采用18mm厚的多层板，在后期测试中，音量开至60%音量时未见音箱明显振动。 喇叭选用:比较了数款价格从几十元到几百元的高低音喇叭，可能是本人听力有限，分不出进口和国产喇叭有多大差别。中音喇叭经初步选择，拟采用国产SpaceTR 5吋中音，此款喇叭声音层次分明，频响较宽，高音部分很好，但经初步组装试听，有灵敏度较低的缺点，总感觉中音不够。偶然间用一朋友的6吋聆萧喇叭试听，感觉中音嘹亮，灵敏度高，声音柔顺，遂釆用此喇叭。 刚做好音箱时是将高中低三喇叭置于同一音箱中，后经烧友指正，决定将中音喇叭取出，单独另装一小音箱中，以避免音染。 总装: 对DIY来说，将线路板等装在控制箱中是很麻烦的事情。为简便起见，决定将蓝牙接收和音调板装在音箱侧面，功放板和电源装在音箱背面，分频器各元件安装音箱背后的接线排上。蓝牙和音调板独立供电，在环形变压器上用拆开的网络单股线绕适当匝数，获得6伏和10伏交流，6伏供电蓝牙，10伏供电音调板和散热风扇，风扇额定电压是24伏直流，10伏交流整流滤波后约直流12伏，24V风扇降压使用基本无噪音。因整机耗电不高，且音调板装在音箱侧面，为尽量减少音箱侧面开孔，因而音调板的音量电位器改用带开关的电位器。 箱体表面用腻子补平磨平后用市售装饰用塑料贴纸装饰。最后组装后的实际音响见各图。 用下述网站提供的试音音频测试音响，且分别调试音调板的高低音调整，现场试听除极低频和最高频音量偏小外，感觉各频率时音箱声音强度平滑一致。播放各类音乐均能满足自已的要求:低音下潜深且不浑，中音顺耳丰富人声齿音清晰，高音亮丽铃声清脆不刺耳。 各位前辈高手和坛友有何指教分享，欢迎讨论
