正在DIY的山寨版音箱测量测试仪器

时间:2012-12-27 13:50来源:bbs.hifidiy.net 作者:发如雪 点击: 次
下载次数:3 2009-4-18 17:21 元件焊接基本完成图，剩下就是插接件和转换开关的连线了 下载次数:3 2009-4-19 14:21 下载次数:3 2009-4-19 14:33 激光打印机罢工了，面板制作全指着它呢？没办法只有修好了再做，先上
最近想对音箱进行调整，看到坛子上的电路图，稍作改动，画了个PCB，打算来玩玩，




楼上的说了一句话被扣了400分呀，真不好意思呀,对不住了
上个机箱面板布置图




PCB和面板图设计完毕，接下来备料机箱，一开始也打算用成品塑料机箱，

但考虑到受外界的干扰和幅射的影响，决定放弃，采用铝合金门窗25*90的扁料根据自己的要求选取不同的长和宽加工而成，并且将其纵向一分为二分开一分为二的铝合金做机箱的四个边框



调整大小 DSC00779.JPG

找两块费旧的铝板裁成合适大小做上下盖板



调整大小 DSC00794.JPG

初步成型的机箱，四个角打算用角铝固定



调整大小 DSC00780.JPG

机箱组装图，还没喷漆



调整大小 DSC00806.JPG

接下来备料，变压器找来的



调整大小 DSC00807.JPG

输入输出端子



调整大小 DSC00819.JPG

功能转换开关



调整大小 DSC00816.JPG



调整大小 DSC00816.JPG



调整大小 DSC00820.JPG

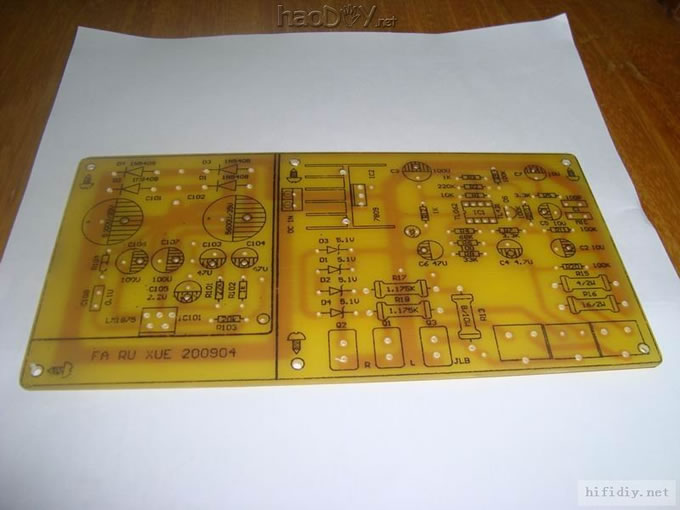

接下来就是关键之一的PCB板制作，先上个3D图



#p#分页标题#e#




调整大小 DSC00796.JPG

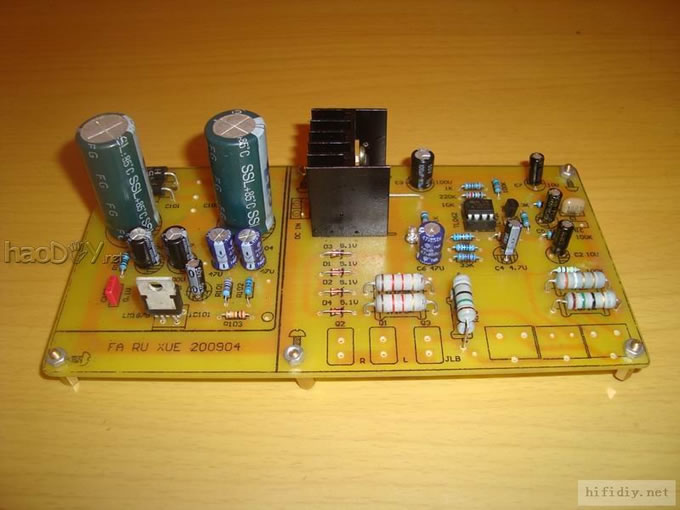

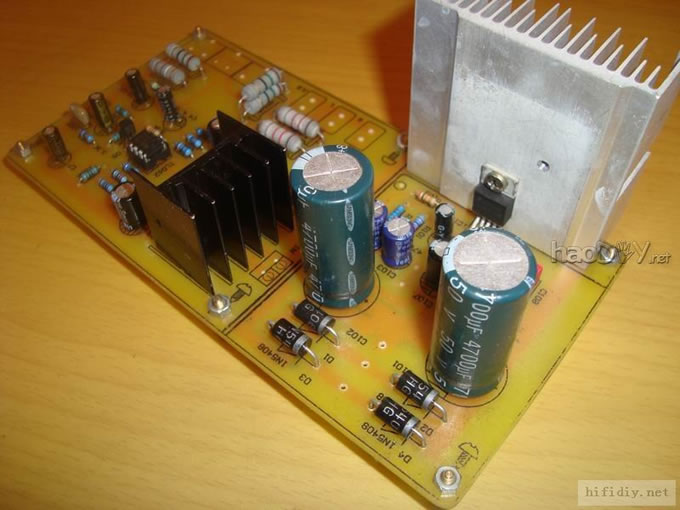

元件焊接基本完成图，剩下就是插接件和转换开关的连线了



调整大小 DSC00860.JPG



调整大小 DSC00866.JPG

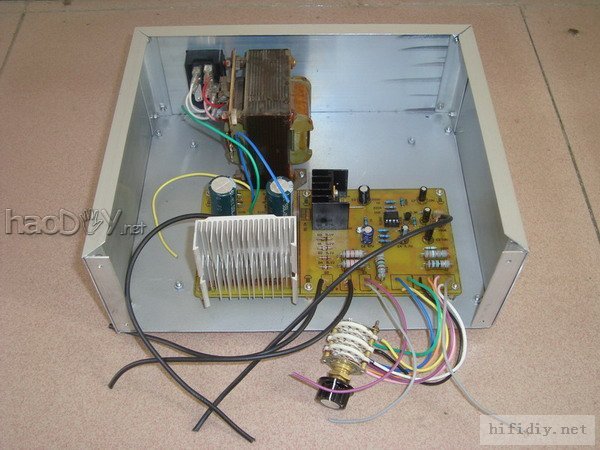

激光打印机罢工了，面板制作全指着它呢？没办法只有修好了再做，先上张接线图

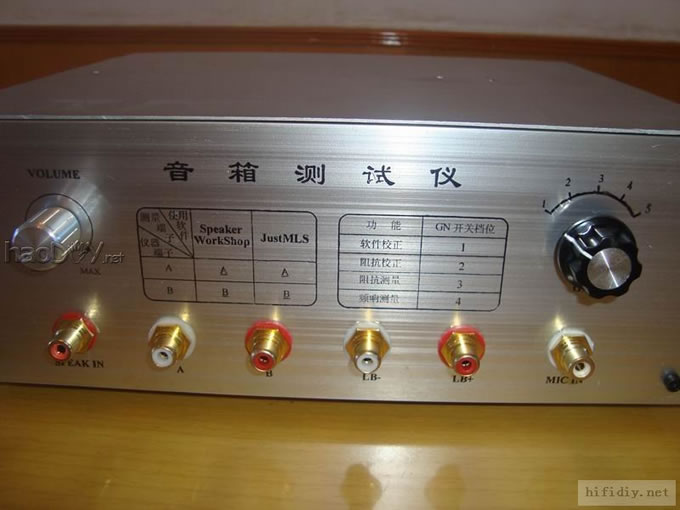

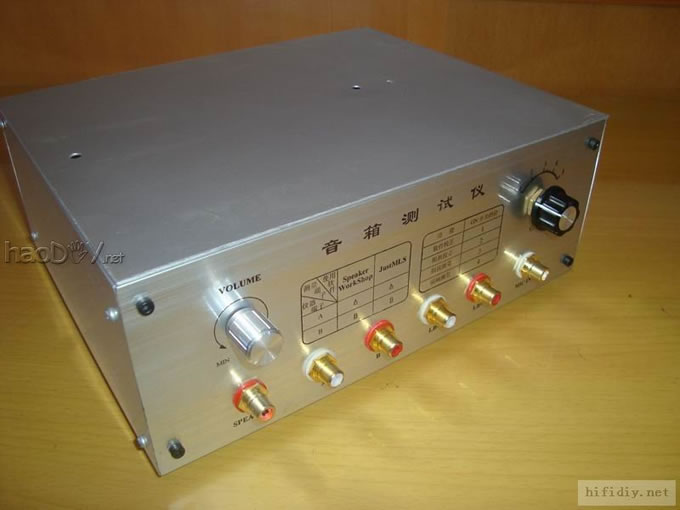

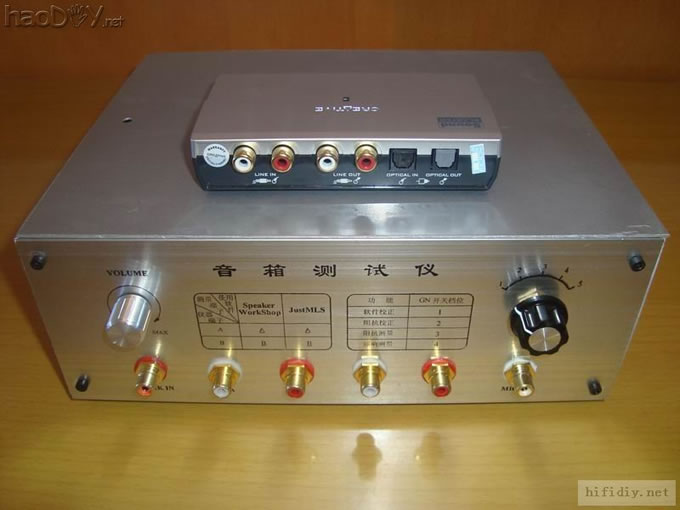

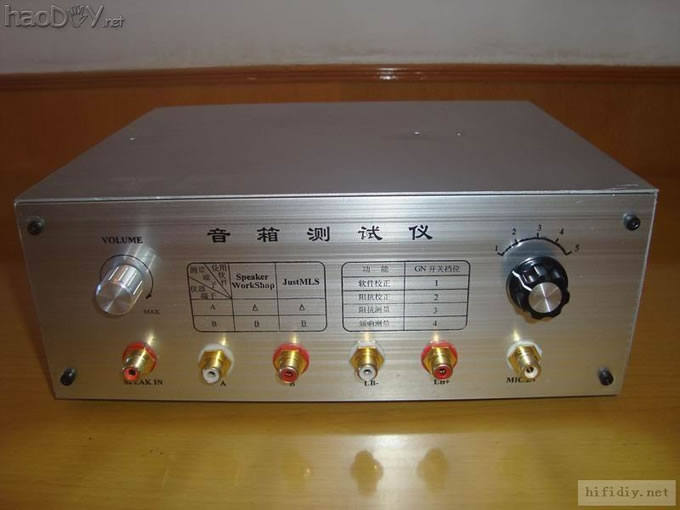

好久没来了，打印机总算修好了，面板也完工了，上完工图



调整大小 DSC00943.JPG



调整大小 DSC00962.JPG



调整大小 DSC00953.JPG

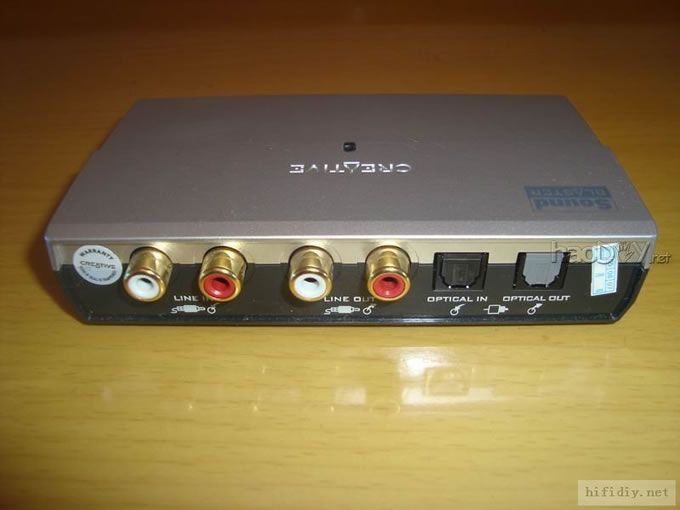

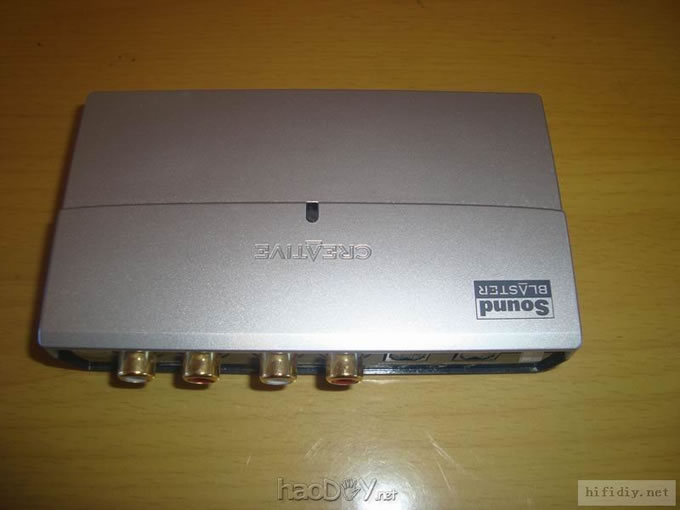

再上一个USB声卡图



调整大小 DSC00971.JPG



调整大小 DSC00968.JPG



调整大小 DSC00956.JPG

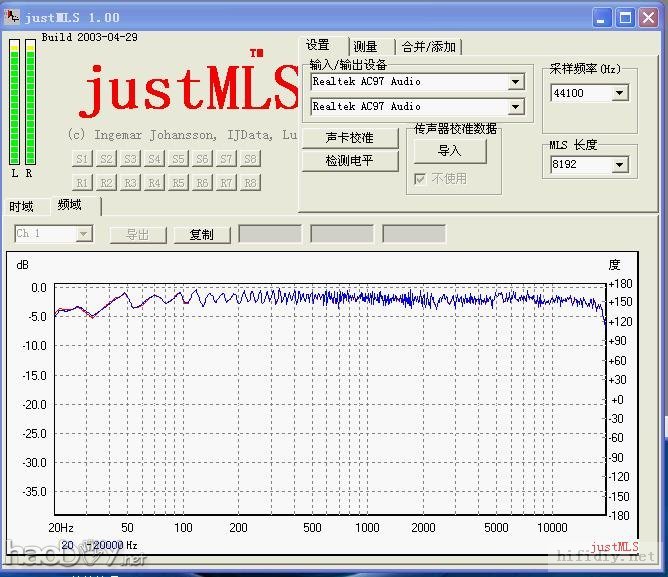

第一次试用测试软件，USB创新SB0270没舍得用，怕软件操作不当损坏USB声卡，先用主板板载测试，坏了也不心疼
