上世纪90年代初，还是一个学生的我就开始了使用HIVI的SS6.5+SS1来DIY音箱了。一晃20年过去了，期间玩了不少的品牌喇叭，但始终对HIVI的喇叭有一种说不清、道不明的偏爱，虽然它的效果比不上西雅士，性价比也不比皮亚力士高，但其经典喇叭组合D6.8（现在又有改进型D6.8B了）+Q1R还是有很高的可玩性的。两年半前，我曾经用此喇叭组合搞过一对音箱，不算太成功，在内心留下了一些遗憾。经过两年半时间的学习及练习，现在已能较熟练地运用CNC来对DIY进行有效的帮助，为打破那内心的不快，突发一念头，想再次用此经典喇叭组合再铸一箱，再续两年半前的未了情。 为稳妥起见，此次选作参照物的箱子是HIVI自己开发的箱子----惠威D2.1ES，因为这箱能查到详尽的资料数据，包括分频的电路图，这点是至关重要的。

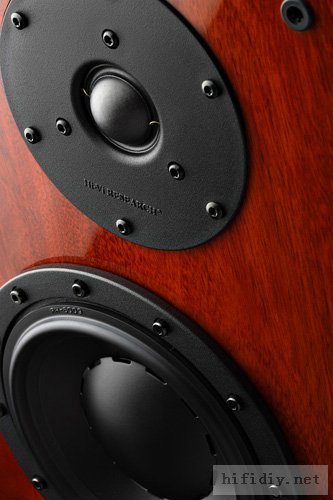

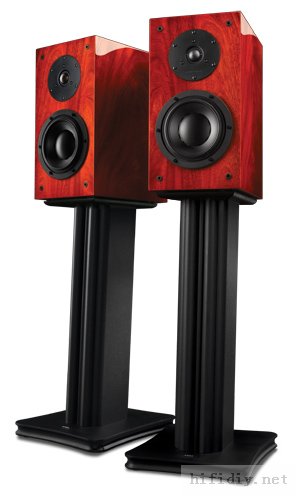

参照图，惠威D2.1ES音箱

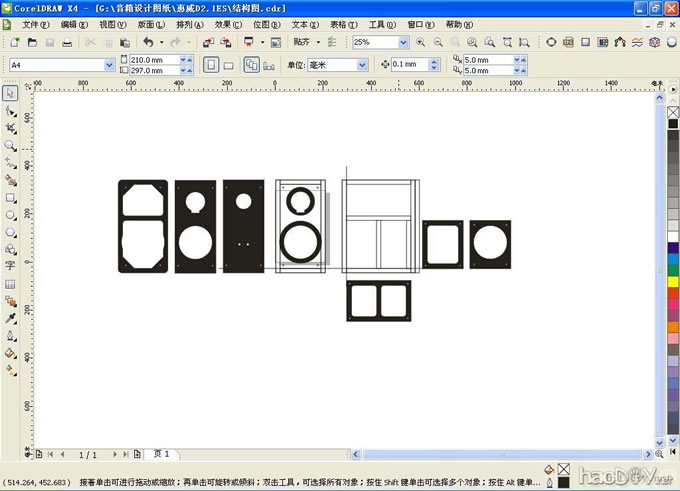

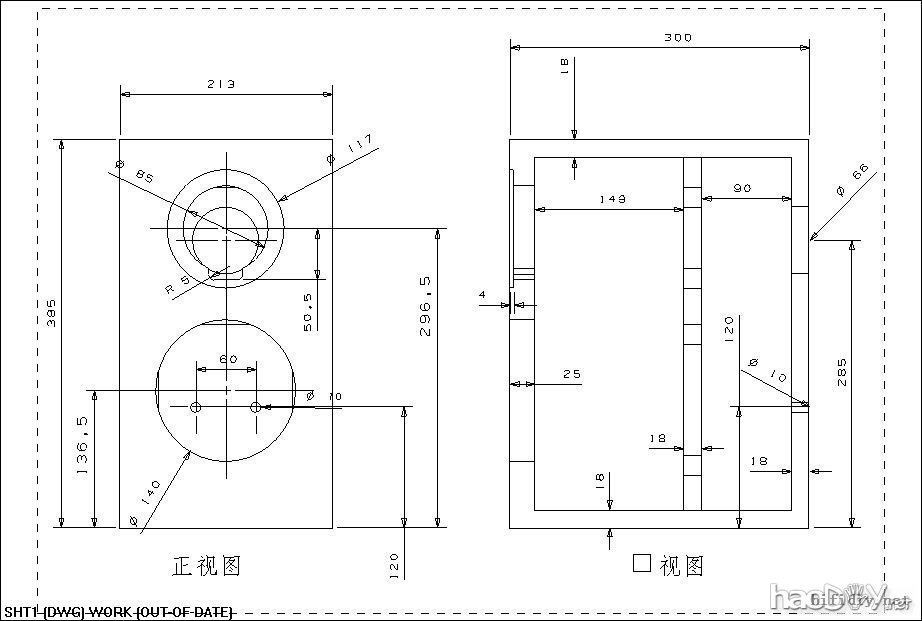

这是查到的D2.1ES箱子的内部结构图，不过我觉得这样的结构还是不够强大，我只取了其外部的三围尺寸，而内部的加强就进行了重新的设计。
这是我自己按原来的三围尺寸搞出来的结构加强型D2.1ES，并准备首次挑战给自己DIY的音箱带上罩罩。
我设计时，是充分利用了CNC的优势，喇叭是搞成沉孔安装的。但后来看到了原厂箱子的喇叭并没有采用沉孔安装，为了做得更象原厂的，也随之取消了沉孔。

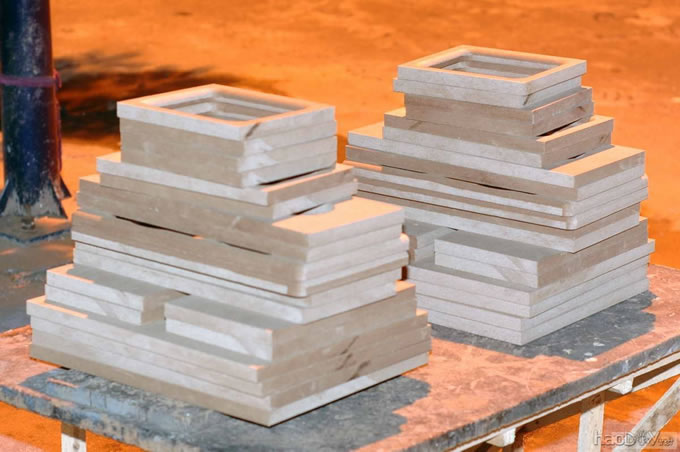

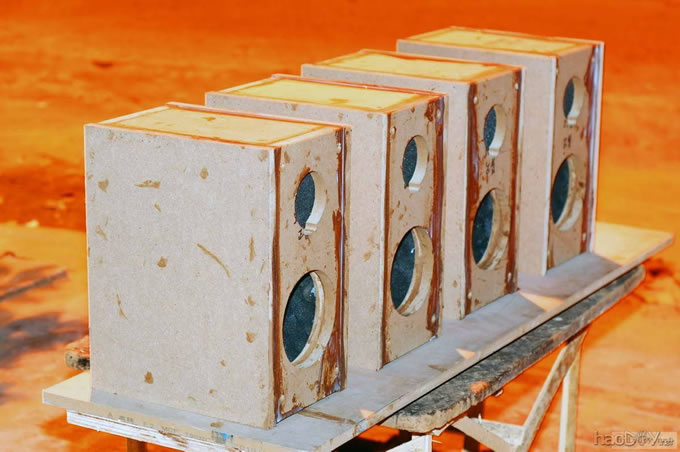

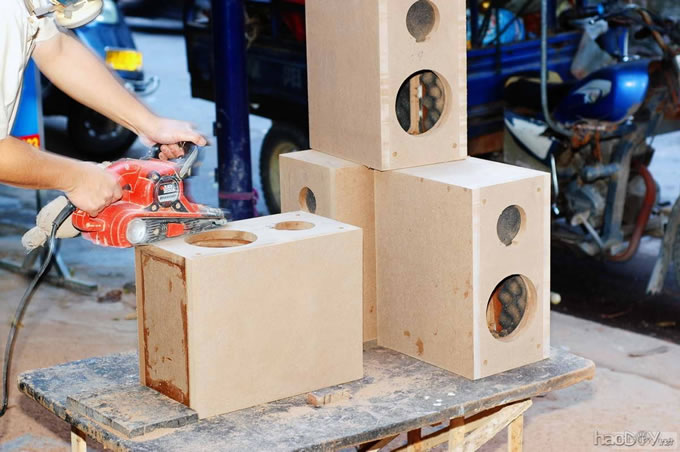

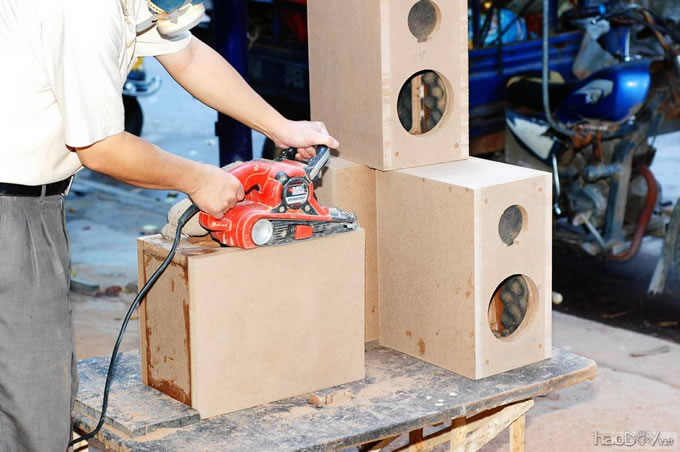

这次箱体我是打孖上的，一搞就是两对。这是按要求开好的两对D2.1ES箱子的用料。

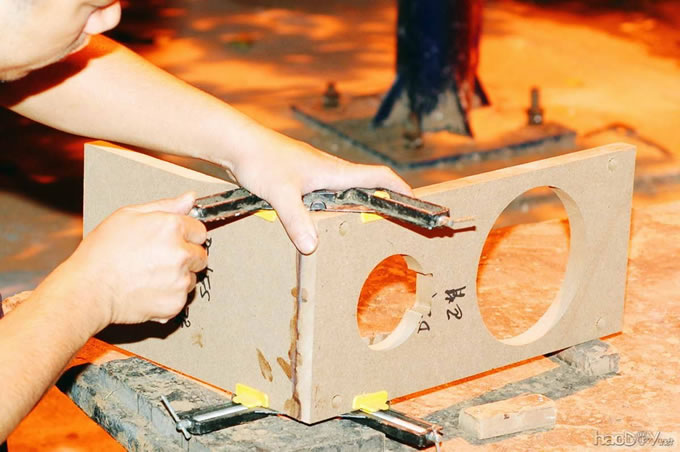

开始安装箱体结构了。由于自己在老家建楼房，已经有段日子没装过音箱了，随着工程即将竣工，又有机会爽一下了。
这是内部加强肋结构组件，是整个音箱结构的灵魂。

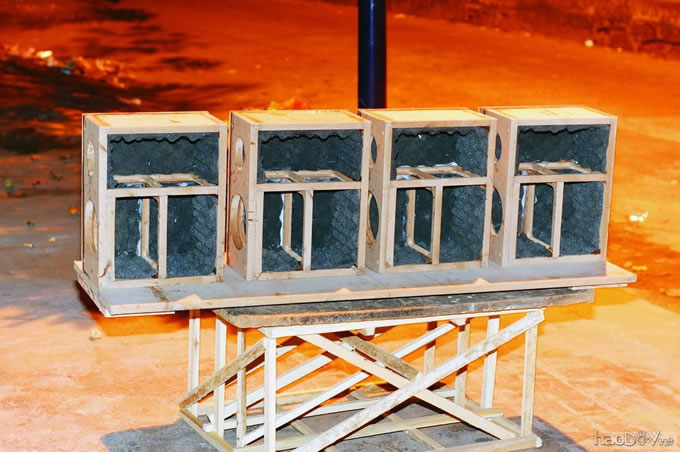

将加强肋结构组件与前面板及顶板的组合件结合，就成了箱子的主体结构。

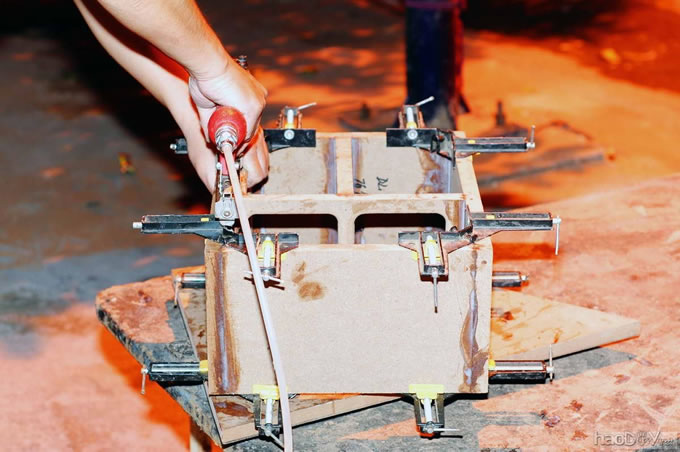

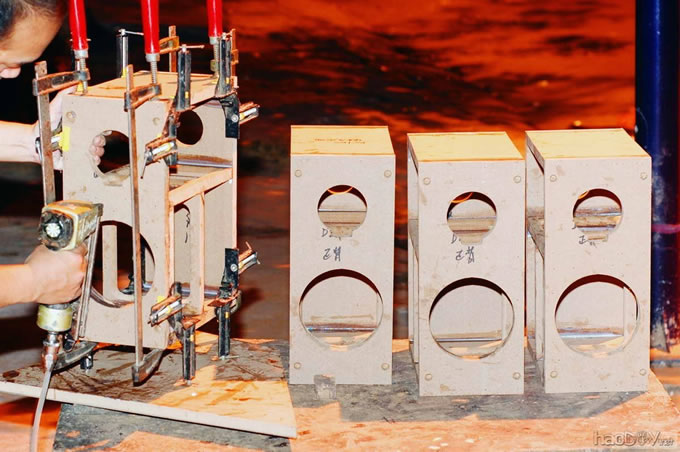

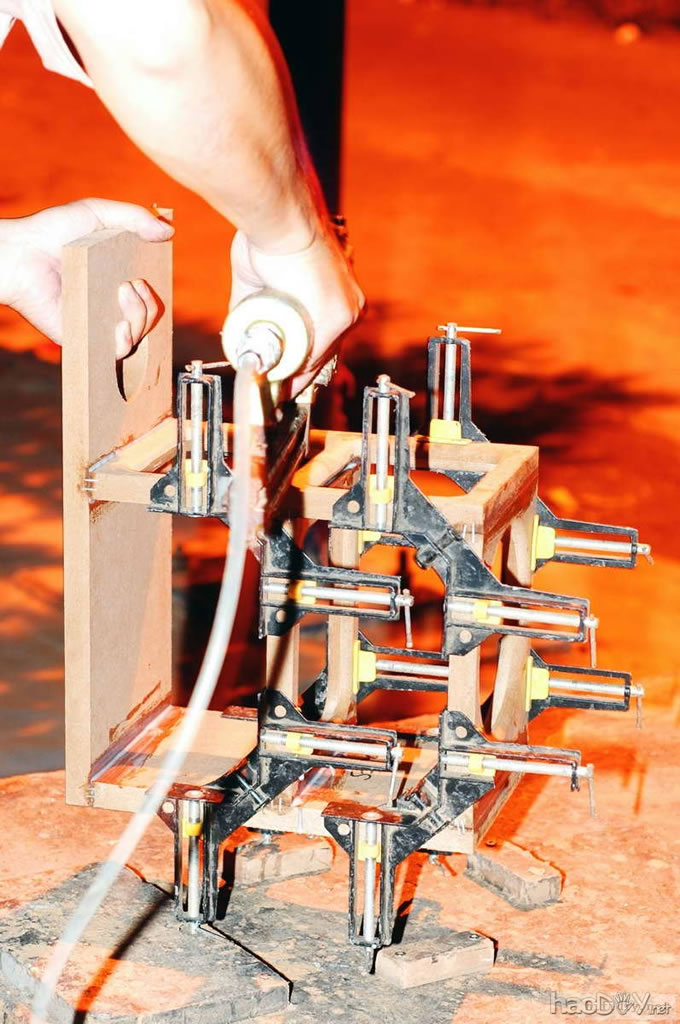

装一个如此复杂结构的箱子非常耗时间，一个通宵也就只能装四个主体结构，原本打算可以铺上吸音棉及封上侧面板的，现在看来是过于乐观了，只有改天再续了。
我通过加两块加强肋把侧面板一分为三，由于低音喇叭在下面，防止谐振产生的重点就在下面，所以我把正面板加厚了，相对应的侧面板也分得较小，上半部产生谐振的机会相对较弱，所以只分一条较窄长的板也就可以应付了。原厂的只设一道加强肋，把箱腔分为前后两个仓，加强肋稍靠前，是因为前半部的振动动量较大，产生的谐振也就厉害，所以要设较窄的格，后半部就相对较宽。我设的原理也是这样的，但我分为了三个仓，防振的作用就强了很多，当然加工的难度也随之增大了。如果分为四个仓加工就更难了，而且是上部的防振机能大于下部，不符合实际情况，属于浪费材料型的设计，故我没有采用 时间紧迫，制作过程就省了，只让大家知道工序是在晚上一步步地进行着的。

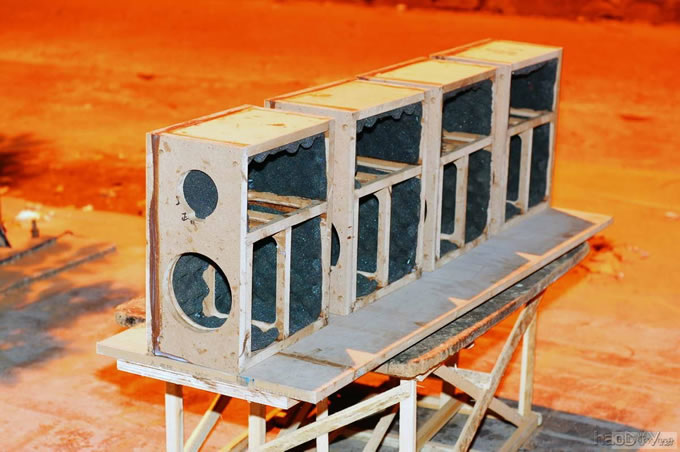

铺好吸音棉后就封上侧面板。加夹、打钉那些过程也不上了。后面的接线柱孔暂时还未开，等以后分频器板做好后开了，是接线柱与分频板连为一体免接线设计的。

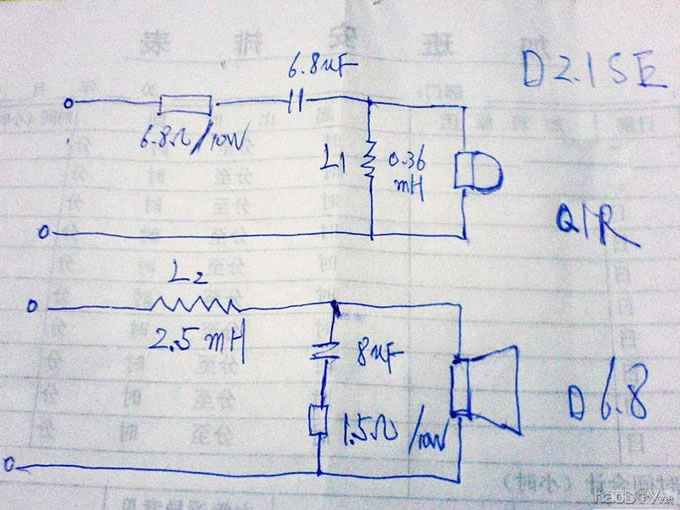

分频器我就会完全按照原厂的电路来搞。下面先把从原装箱里测得的分频电路图与大家分享。
既然有朋友问到了，就顺便说一下了，为了推这对箱，我是准备上一套新的分体式大功率功放的。后级是每声道八粒摩托罗拉金封管的大甲，前级板也全部采用分立元件，一切正在筹备中。不过很多年没搞过如此复杂的功放了，有些心虚，不敢开贴。在未成功之前就先用目前用着的EL-34B推挽胆机开着吧。当然我自己没有能力开发这样的一套功放，是买了坛上一位前辈搞的成品板回来自己配上周边的。不过焊周边也是一项并不简单的工作，因为我为其配备了强大的周边系统，但愿能将功放板的潜能尽量地挖掘出来。

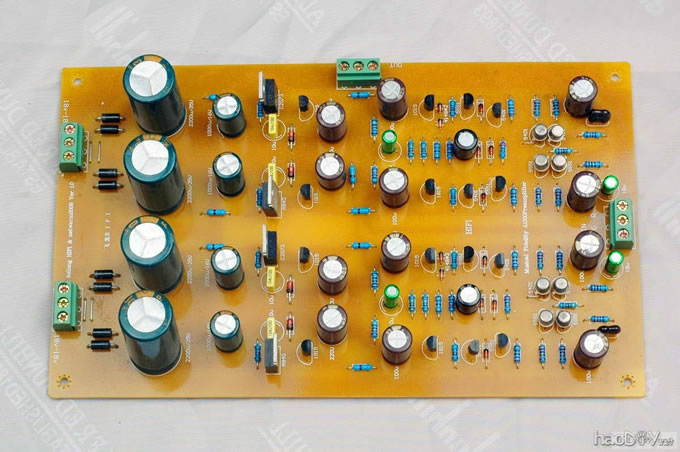

全分立件前级板

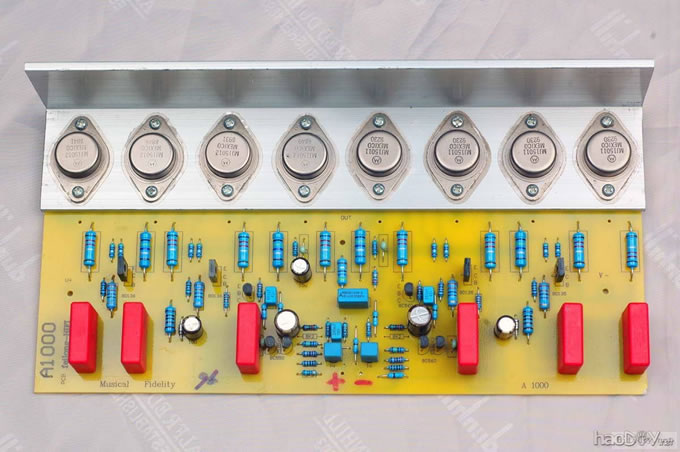

单声道后级板
我将整流滤波板组合了上去
目前，前级正在安装预排中。 |
