全手工制作了一台音箱测试仪

时间:2012-12-25 12:04来源:bbs.hifidiy.net 作者:RLC 点击: 次
1、外壳是利用丢弃的废旧应急灯。 下载 (29.08 KB) 2007-10-15 19:54 2、平放也可以使用。 下载 (32.1 KB) 2007-10-15 19:54 3、打开外壳，看看里面的安排。 下载 (41.26 KB) 2007-10-15 19:54 4、变压器 R50 交流17V*2，9V*1。17V桥式整流后用于LM1875，再

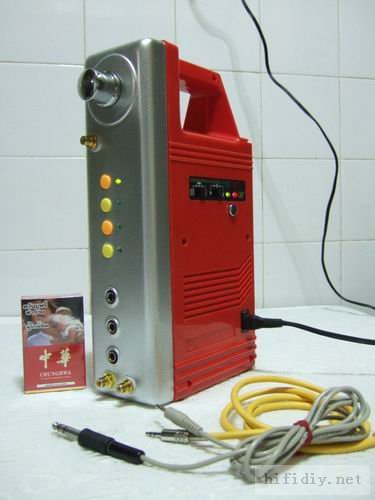

1、外壳是利用丢弃的废旧应急灯。
全手工制作了一台音箱测试仪

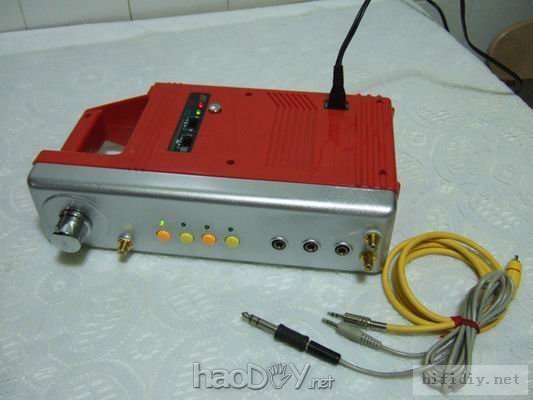

2、平放也可以使用。
全手工制作了一台音箱测试仪

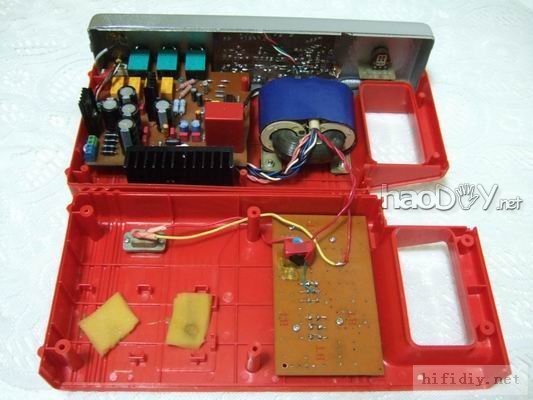

3、打开外壳，看看里面的安排。
全手工制作了一台音箱测试仪

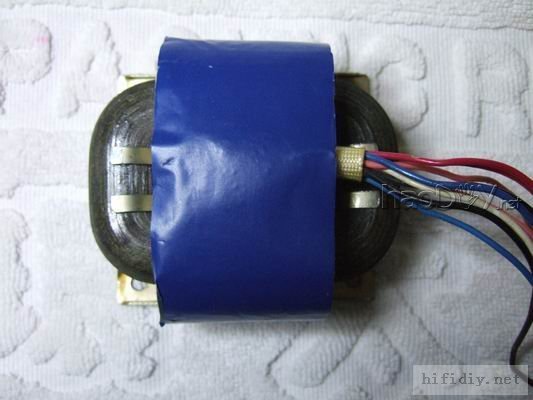

4、变压器 R50   交流17V*2，9V*1。17V桥式整流后用于LM1875，再经7812稳压为12V供继电器使用，9V桥式整流后约12.6V，经7809稳压后独立为TL062供电。
全手工制作了一台音箱测试仪

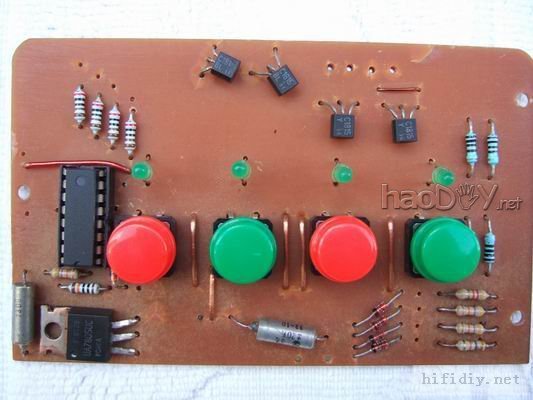

5、用MC14174BCP组成电子互锁开关，推动四组继电器完成功能转换。
（1）频响校正     （2）频率测试     （3）阻抗校正      （4）阻抗测试
全手工制作了一台音箱测试仪

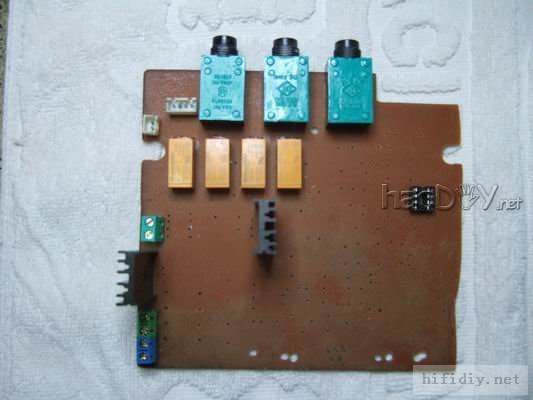

6、安装中的主板，先装大件，固态元件，集成电路和晶体元件最后安装。JK插用的是双声道，所以不必分AB头。
全手工制作了一台音箱测试仪

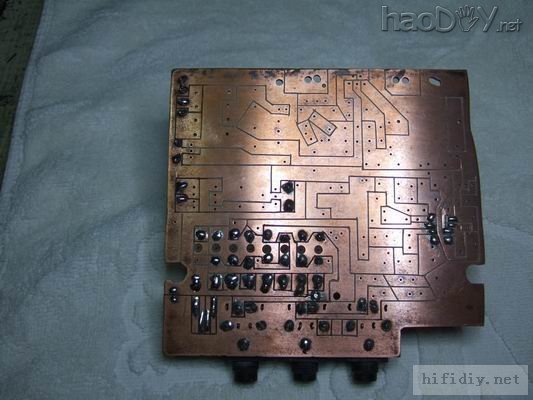

7、手工刻制的印刷板（安装中）
全手工制作了一台音箱测试仪

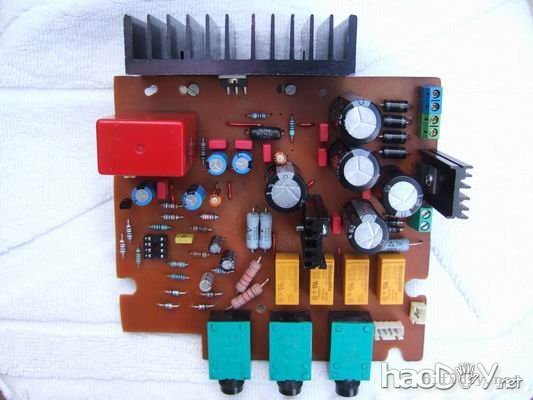

8、基本安装完成，LM1875与散热器之间涂导热硅脂（HZ-KS101），并且注意绝缘。
全手工制作了一台音箱测试仪 (责任编辑：admin)
