全手工制作了一台音箱测试仪(3)

时间:2012-12-25 12:04来源:bbs.hifidiy.net 作者:RLC 点击: 次
下载 (40.34 KB) 2007-10-22 20:28 下载 (84.8 KB) 2007-10-22 20:28 找个地方想试试测试的效果，离家步行5分钟，竟然这里开阔僻静，是个好地方，只是搬电脑有点太过分，于是决定搞一个外置声卡，配一个手提电脑。
下载 (40.34 KB)
2007-10-22 20:28


全手工制作了一台音箱测试仪

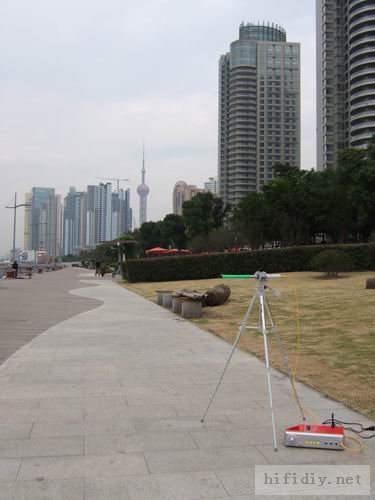

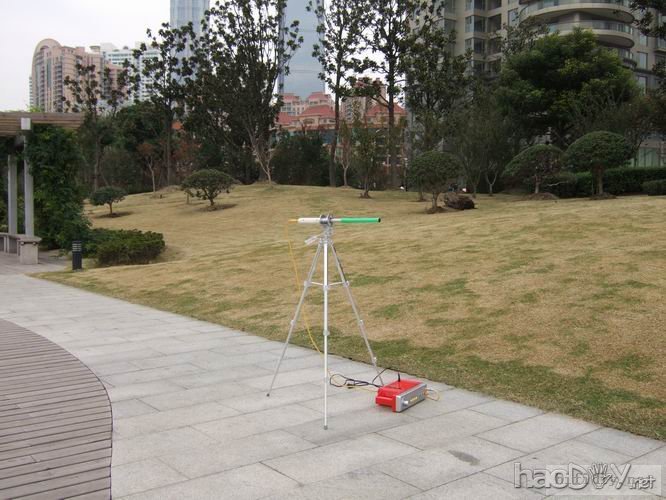

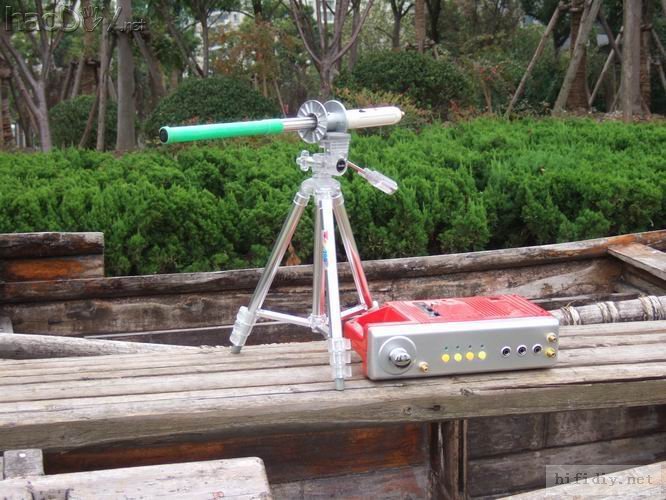

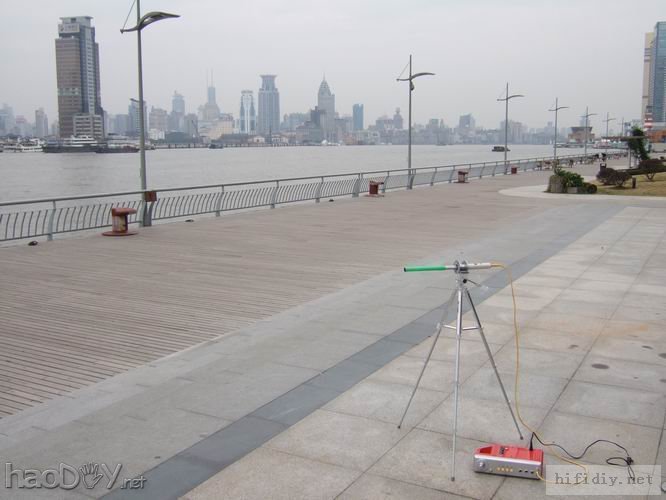

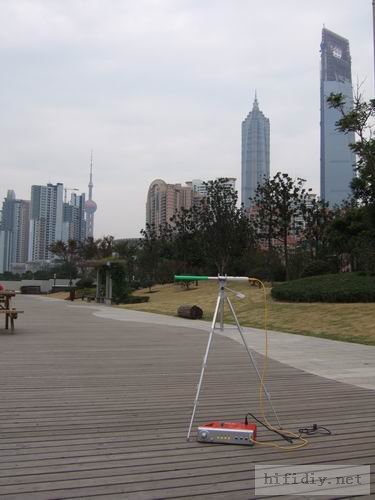

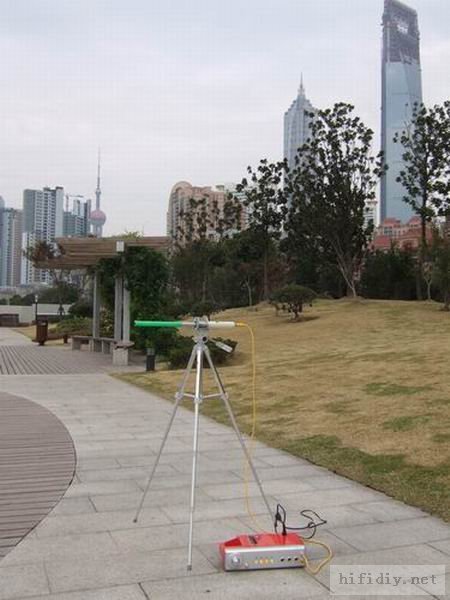

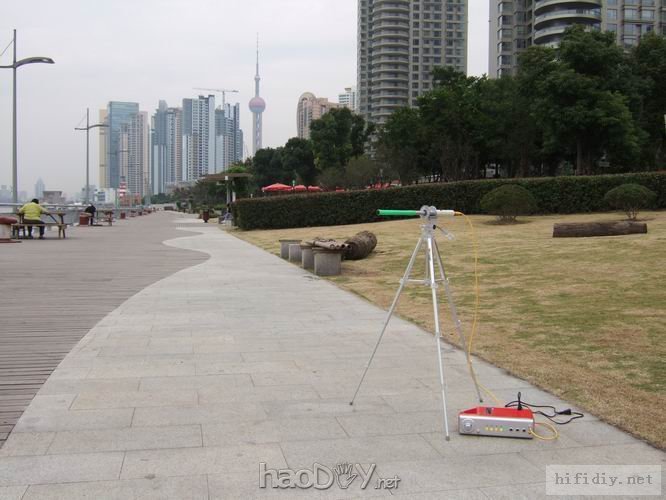

找个地方想试试测试的效果，离家步行5分钟，竟然这里开阔僻静，是个好地方，只是搬电脑有点太过分，于是决定搞一个外置声卡，配一个手提电脑。现发些照片让大家休闲，并请同好们指点迷津出出主意，该用什么声卡？配什么手提电脑好？
全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪


 关于测量方面，早年有本书上说，远场测量时，传声器与扬声器距离1M，测量时将待测音箱置于室外开阔地（最好是草坪），并垫高50cm以上。近场测量是D、BKeele提出的一种可在普通听音室中进行的低频响应测量·······。但由于传声器靠单元振膜很近，测全频带时要使用多只传声器，测量倒相箱（含倒相管）的低频响应时也是如此，由于倒相管面积一般比低音单元振膜面积小，声音密度比低音单元大，故倒相管的传声器输出信号要作相应的衰减再与低音单元的传声器信号混合······。故这种测量方法仍有一定误差。
     鉴于以上原因，我比较倾向远场测量。


经过一段时间的闭门造车，学会了PROTEL99SE的基本用法。现上几张图，替换前面手工绘制的原理图，希望给大家带来方便。

音响测试仪线路图：
全手工制作了一台音箱测试仪

功能转换部分原理图：
全手工制作了一台音箱测试仪

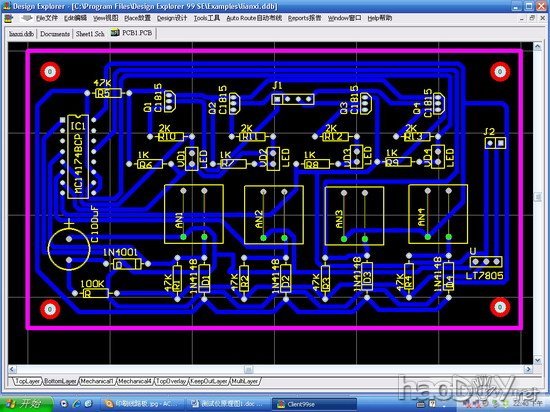

PROTEL99SE自动布线功能绘制的转换部分印版图：
全手工制作了一台音箱测试仪

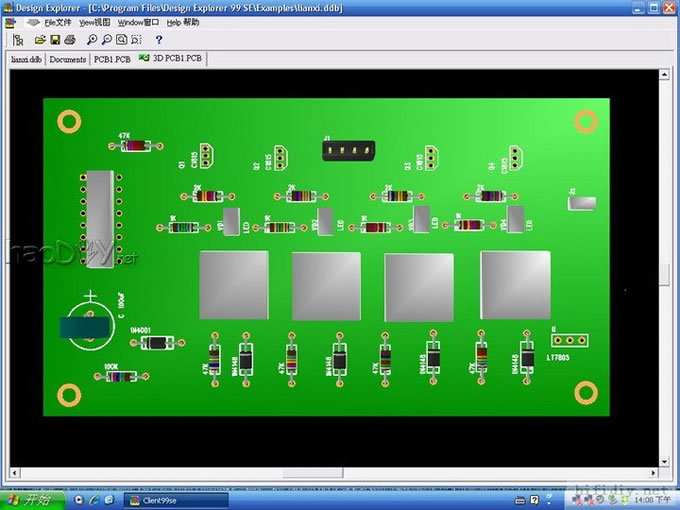

PROTEL99SE自动绘制的3D图：
全手工制作了一台音箱测试仪
