全手工制作了一台音箱测试仪(2)

时间:2012-12-25 12:04来源:bbs.hifidiy.net 作者:RLC 点击:
下载 (38.22 KB) 2007-10-15 19:54 下载 (44.39 KB) 2007-10-15 19:54 9、电源连接用接线夹,一般连线用接插件(普通线)。信号连线用屏蔽线(注意单端接地) 下载 (40.56 KB) 2007-10-15 19:54 说明基本线路论坛上


全手工制作了一台音箱测试仪

9、电源连接用接线夹,一般连线用接插件(普通线)。信号连线用屏蔽线(注意单端接地)
全手工制作了一台音箱测试仪

说明基本线路论坛上都有介绍,关于转换电路等画好线路图后再向大家详细介绍工作原理,若手头有现成的元气件,可以自己动手装。如果每个零件都要去买,那么还是购论坛套件,否则元件价格远远超过论坛上的邮购价格

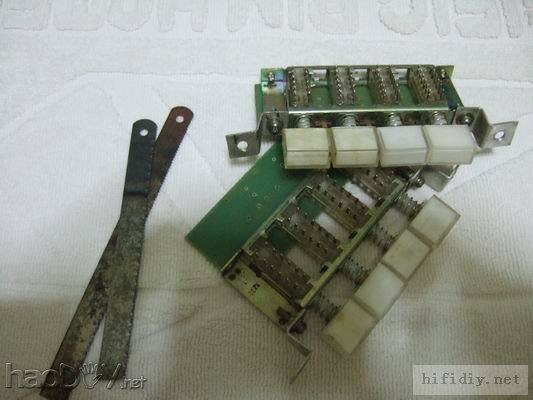

5块钱买了2个琴键开关,价格还可以承受吧。
全手工制作了一台音箱测试仪


全手工制作了一台音箱测试仪

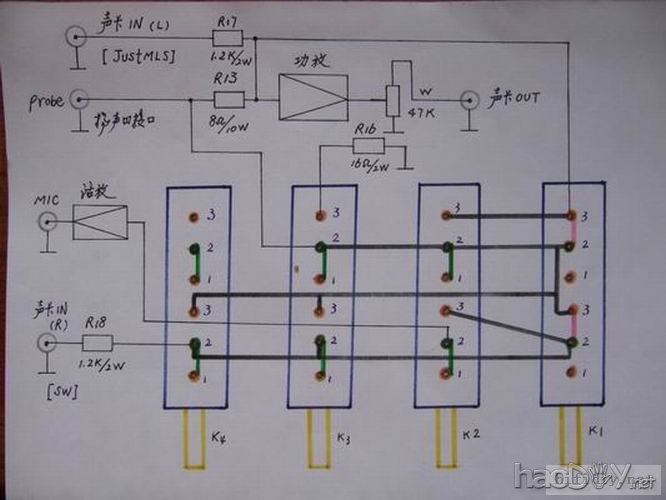

说明:K1为频响校正位置,K2频率测量,K3阻抗校正,K4阻抗测量。
该推键开关是底视位置,正放后K1为左面第一键。
为省略一档推键,所以,R5,4欧姆2W省略,若要用时,可置推键于阻抗测量位,然后在喇叭两端并4欧姆电阻。

全手工制作了一台音箱测试仪

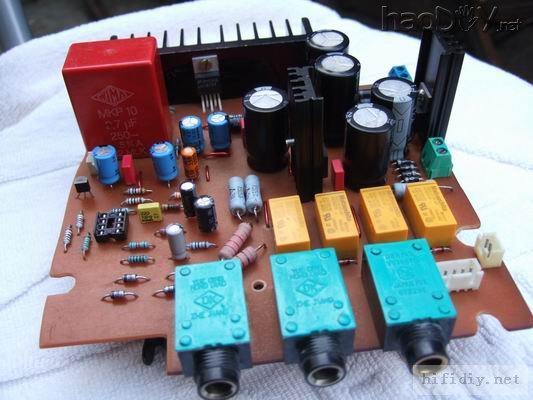

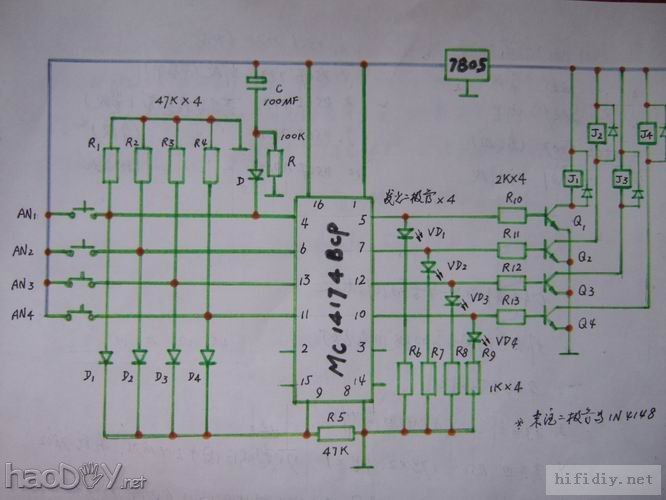

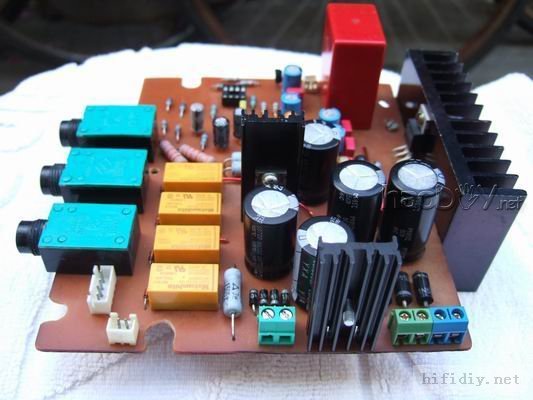

AN1~AN4为自复式常开按钮,分别用作四路选择。D1~D4组成“或”门电路,为IC(9)脚提供触发电流。R1~R4为确保自动复位按钮未操作时,集成电路输入端为低电位。R10~R13为三极管Q1~Q4提供工作偏压,R6~R9为发光二极管限流电阻,D、R、C为开机延时电路,为(4)脚提供高电位,使每次开机始终保持第一路开通状态(可省略不用)。
     工作原理是:当按下AN1,则IC(4)脚为高电位,同时D1~D4构成的“或”门电路中D1输出高电位,使IC(9)脚(时钟触发端CP)的电位由低变高,上升沿触发IC,使IC数据输入端上的数据送到数据输出端上,当自复位按钮复位,(9)脚电位由高变低,在下降沿IC的数据被锁存,故IC的(5)脚一直维持高电平,于是发光二极管VD1点亮,同时Q1导通,继电器有电流通过,吸合,触点位置变换,完成即定的工作。
     以上是本人粗浅的认识,有不妥之处,请高手指正。

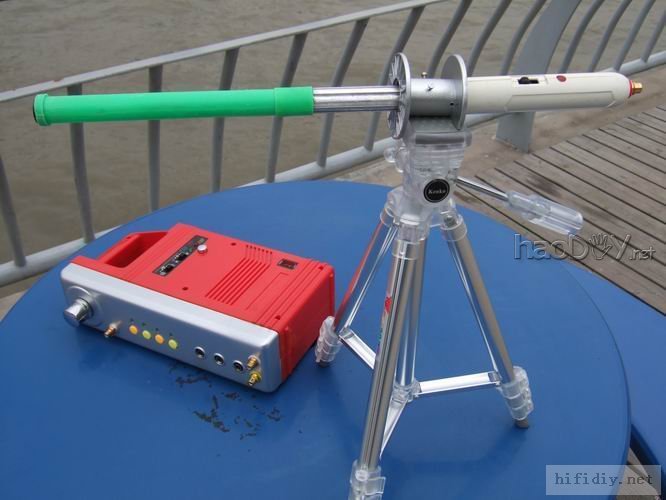

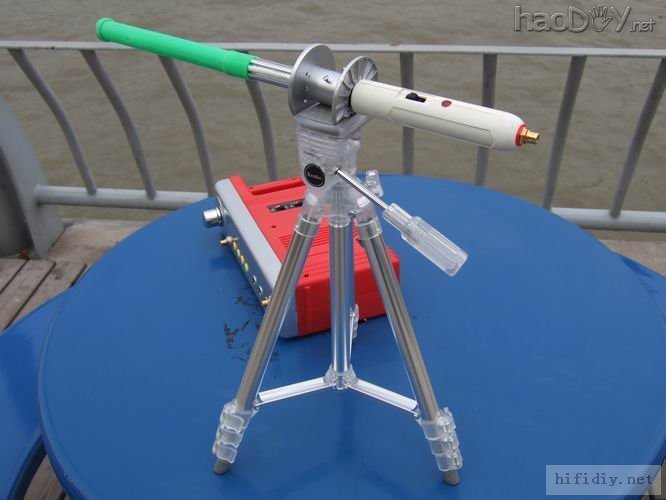

用三件废品(1)卷发器   (2)塑料扫帚柄   (3)焊锡丝骨架,做了支测量话筒,安装在三角架上牢固平稳,浑然一体,还真看不出有什么不协调。
全手工制作了一台音箱测试仪

全手工制作了一台音箱测试仪
