玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)(2)

时间:2012-12-14 22:53来源:bbs.hifidiy.net 作者:johnpan 点击:
下载次数:11 2010-6-22 17:22 贴皮镜相对称,喇叭单元螺丝孔背面装M6棘爪螺母 下载次数:5 2010-6-22 17:22 网罩仿照SL65做法,分上下两部分 箱体在路上了,估计还有3天就到。先秀秀装箱要使用的一些东西: 安装喇叭

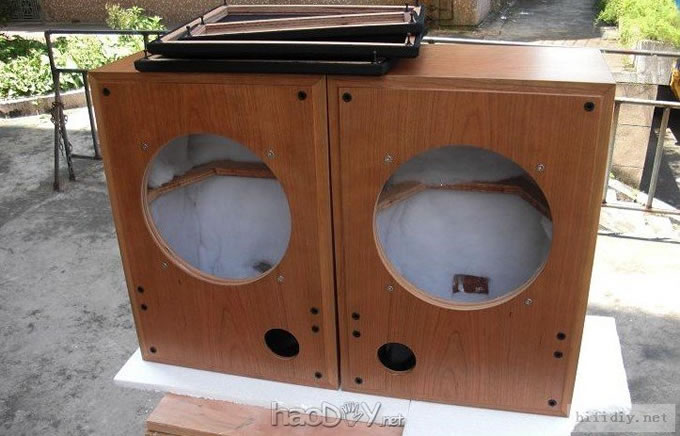

贴皮镜相对称,喇叭单元螺丝孔背面装M6棘爪螺母

玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

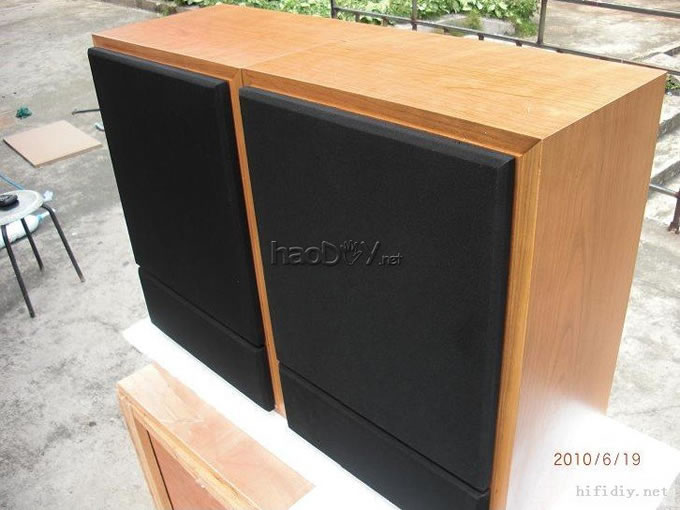

网罩仿照SL65做法,分上下两部分

玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

箱体在路上了,估计还有3天就到。先秀秀装箱要使用的一些东西:

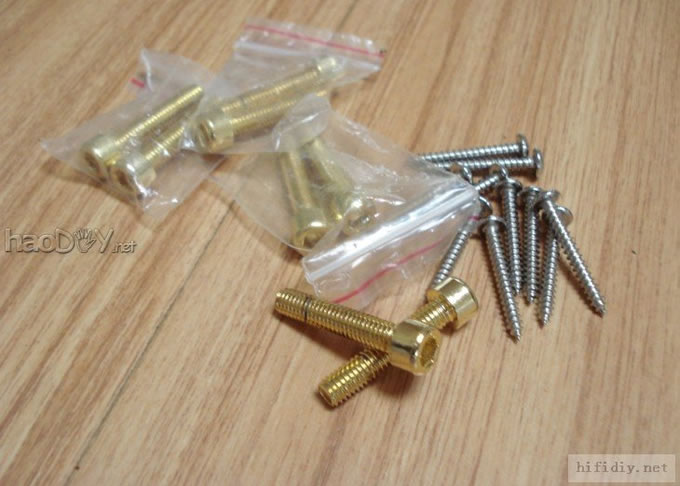

安装喇叭单元用的M6镀24K金内六角螺丝、固定分频器用的不锈钢螺丝



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

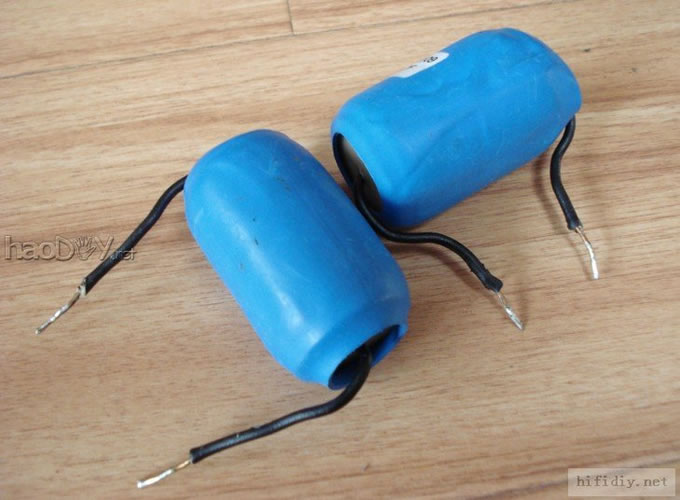

高通电容。这个可是好东西,价格不菲啊,奈何容量不够,只有1.3u,并接普通品3.3u聚丙烯电容,并严格控制两声道误差。用高精度电容表测量结果,一声道为4.65u,另一声道4.66u。低通部分电容对声音影响不大,就用两只普通品10u聚丙烯电容并接,同样保证容量精确



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

线材当然不可忽视。原厂箱用的是范登豪银铜线,我等穷人,玩不起那个,只好找代用品了

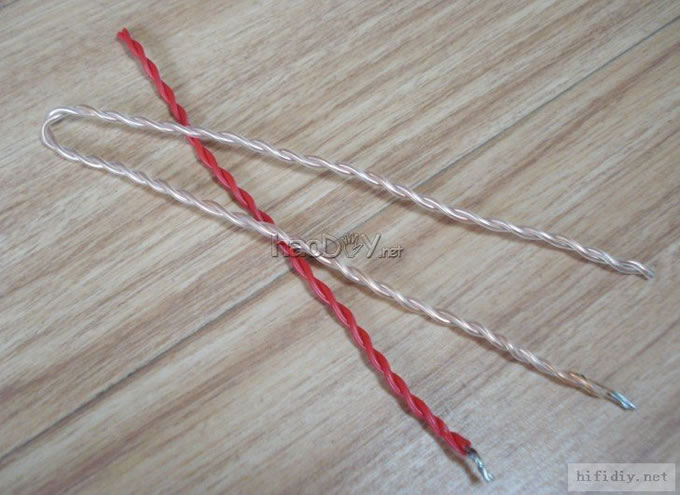

分频器搭棚,使用超时空单支无氧铜线,双根绞合使用

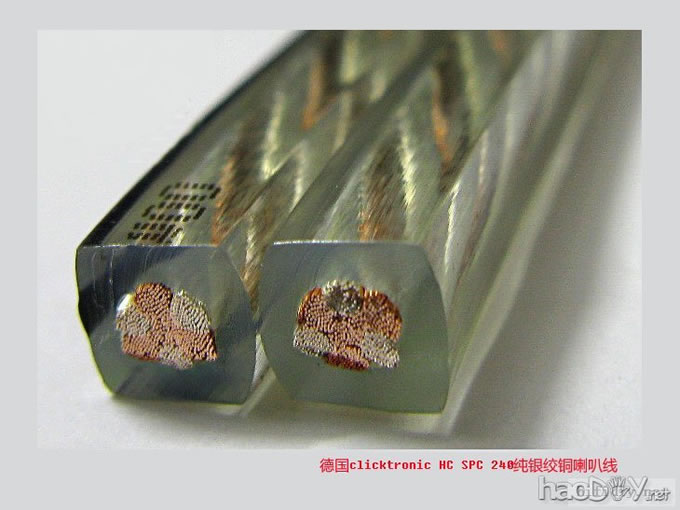

箱内接线使用德国clicktronic HC SPC 240纯银绞铜喇叭线,这线材质和结构都不错,由3股银线和4股铜线绞合而成,截面达到4平方

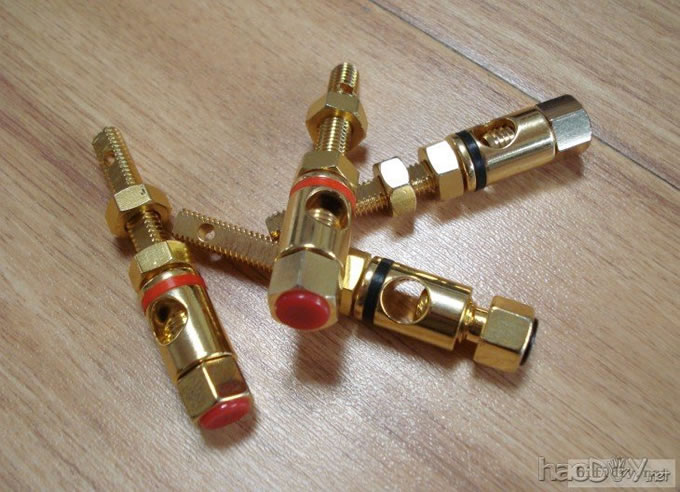

接线柱也不便宜,范登豪6N铜的



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



6N铜VDH接线柱

玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

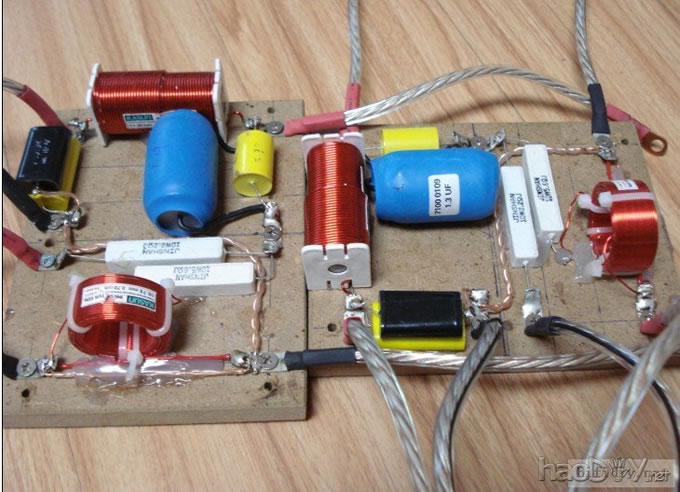

制作分频器玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

裁2块中纤板,用纯铜镀铑焊线片搭棚。用含银3%焊锡焊接。电感是在佳讯厂定做。
电阻原打算使用DALE铝壳品种,奈何没找到相应阻值的,只好先用高精度水泥电阻暂代,日后再换了。
为了防止振动,所有元件都打上热熔胶

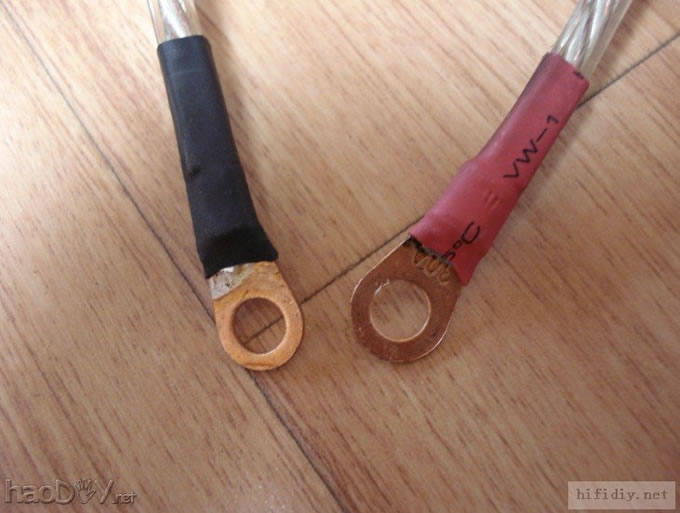

箱内线材是4平方的,范登豪接线柱尾部的孔太小,用紫铜接线片与接线柱连接。



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)



玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)


感谢各位朋友的关注和鼓励。我只是工薪阶层,发烧二十年,虽然常在朋友和商家那里蹭高档器材听,但自己的器材很低档:DENON 815G+仿马7+EL34单端+TANNOY607。
这次要感谢胆殇兄弟的慷慨,才让我能拥有这么一对垂涎已久的单元。玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)
从未想过能达到厂箱几成的功力。器材的制作并非单纯凭元件的堆砌就能完成的,君不见日本人曽购买了JBL全套的设备材料技术,打算生产出日本的JBL,结果却铩羽而归?
音箱制作,后期调教是非常重要的一个环节,TANNOY的工程师的功力不是我等能望其项背的。音响发烧,烧的是理念,是内涵。
我所能做的,是在自己力所能及的情况下,尽量把这对箱做到最好,不要暴殄天物就满足了玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸)

细节方面也不可马虎。
分频器底板下贴了几条EVA,以防止振动。
另外,找搞汽车维修的朋友要了半卷蛇胶,准备装箱的时候贴在喇叭磁钢和隔板之间。看到天朗原厂箱就是这样做的,这是天朗调音的手段之一
固定分频器板的螺丝使用不锈钢的,不是因为钱多,而是铁质螺丝导磁,对电感线圈的工作会产生影响


上午又研究了半天分频器,对那几只水泥电阻还是耿耿于怀。突然想到上次在电子市场,看到一间店门口有几个大纸箱,全是拆机的电阻电容二极管之类,不如去碰碰运气?
跑过去一看,眼睛都快掉出来了!纸箱里面全是宝贝:一箱子电阻,全是外国的货色,以光音和JRM居多,问问老板,价钱吓一跳:8块钱一斤!Y的,改天把它全部拿下!翻了半天,2.2的没找到,1Ω/7W的线绕电阻挺多。测量了20多只,阻值分毫不差:1.03Ω(NND,佩服洋鬼子产品的一致性啊)!于是先拿了10条,老板收了我一块钱玩大喇叭,我来对小的diy制作天朗12寸同轴喇叭书架音箱(附图纸) 。回家立马串联起来,换下了高通部分的2.2Ω水泥电阻(焊接的时候注意文字方向,据说对声音有影响,据说,据说而已,表打我)。 (责任编辑:admin)
