淘到一对拆自天朗CPA12的12寸同轴单元，型号K-3128，铝盆架羊毛盆。 三十年前的老单元了，盆架掉漆难免，但边和纸盆的状态相当完美
查了下资料，使用天朗K-3128（包括3128E）单元的音箱共有6款，分别是Balmoral、Cheviot Mk II、DC 316、SL45、SL65和CPA12（ http://www.hilberink.nl/tannoy/jpvanson/speakers.html ），综合考虑决定仿一对SL45
根据资料，绘出箱体图纸
开板
榫槽拼接
贴樱桃木皮，前面板突出3MM，这是最考验贴皮工艺的地方
倒相管内装，比较美观
贴皮镜相对称，喇叭单元螺丝孔背面装M6棘爪螺母
网罩仿照SL65做法，分上下两部分
安装喇叭单元用的M6镀24K金内六角螺丝、固定分频器用的不锈钢螺丝
分频器搭棚，使用超时空单支无氧铜线，双根绞合使用 箱内接线使用德国clicktronic HC SPC 240纯银绞铜喇叭线，这线材质和结构都不错，由3股银线和4股铜线绞合而成，截面达到4平方 接线柱也不便宜，范登豪6N铜的

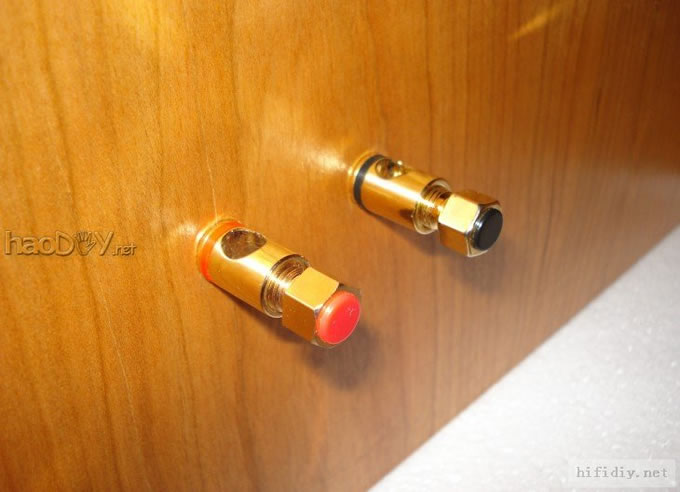

6N铜VDH接线柱

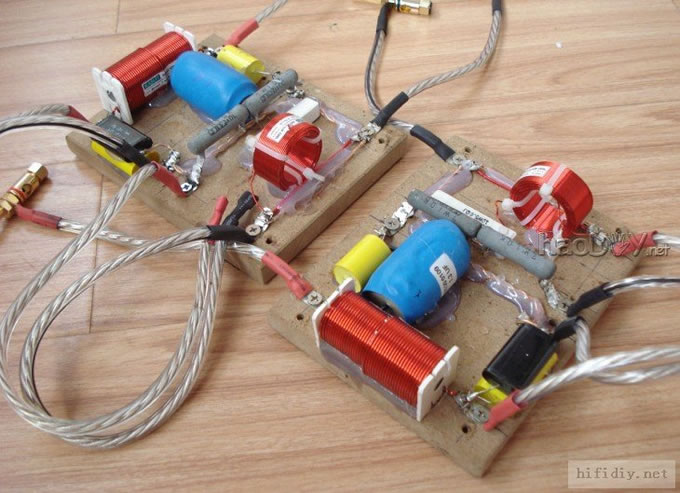

裁2块中纤板，用纯铜镀铑焊线片搭棚。用含银3%焊锡焊接。电感是在佳讯厂定做。 电阻原打算使用DALE铝壳品种，奈何没找到相应阻值的，只好先用高精度水泥电阻暂代，日后再换了。 为了防止振动，所有元件都打上热熔胶 箱内线材是4平方的，范登豪接线柱尾部的孔太小，用紫铜接线片与接线柱连接。

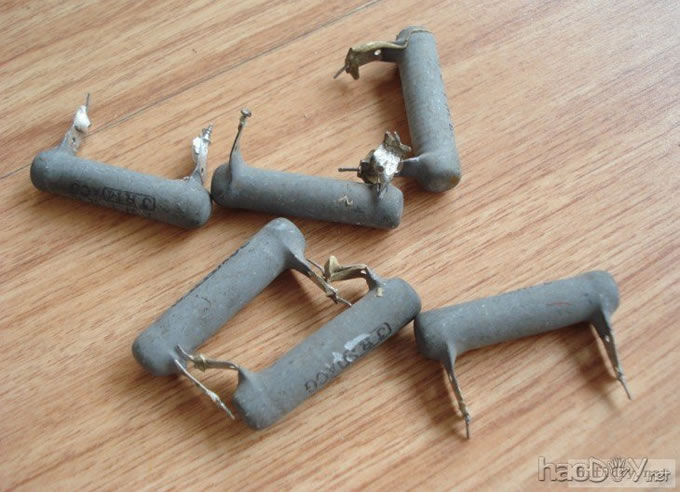

感谢各位朋友的关注和鼓励。我只是工薪阶层，发烧二十年，虽然常在朋友和商家那里蹭高档器材听，但自己的器材很低档：DENON 815G+仿马7+EL34单端+TANNOY607。 这次要感谢胆殇兄弟的慷慨，才让我能拥有这么一对垂涎已久的单元。  从未想过能达到厂箱几成的功力。器材的制作并非单纯凭元件的堆砌就能完成的，君不见日本人曽购买了JBL全套的设备材料技术，打算生产出日本的JBL，结果却铩羽而归？ 音箱制作，后期调教是非常重要的一个环节，TANNOY的工程师的功力不是我等能望其项背的。音响发烧，烧的是理念，是内涵。 我所能做的，是在自己力所能及的情况下，尽量把这对箱做到最好，不要暴殄天物就满足了  细节方面也不可马虎。 分频器底板下贴了几条EVA，以防止振动。 另外，找搞汽车维修的朋友要了半卷蛇胶，准备装箱的时候贴在喇叭磁钢和隔板之间。看到天朗原厂箱就是这样做的，这是天朗调音的手段之一 固定分频器板的螺丝使用不锈钢的，不是因为钱多，而是铁质螺丝导磁，对电感线圈的工作会产生影响 上午又研究了半天分频器，对那几只水泥电阻还是耿耿于怀。突然想到上次在电子市场，看到一间店门口有几个大纸箱，全是拆机的电阻电容二极管之类，不如去碰碰运气？ 跑过去一看，眼睛都快掉出来了！纸箱里面全是宝贝:一箱子电阻，全是外国的货色，以光音和JRM居多，问问老板，价钱吓一跳：8块钱一斤！Y的，改天把它全部拿下！翻了半天，2.2的没找到，1Ω/7W的线绕电阻挺多。测量了20多只，阻值分毫不差：1.03Ω（NND，佩服洋鬼子产品的一致性啊）！于是先拿了10条，老板收了我一块钱 。回家立马串联起来，换下了高通部分的2.2Ω水泥电阻（焊接的时候注意文字方向，据说对声音有影响，据说，据说而已，表打我）。#p#分页标题#e#

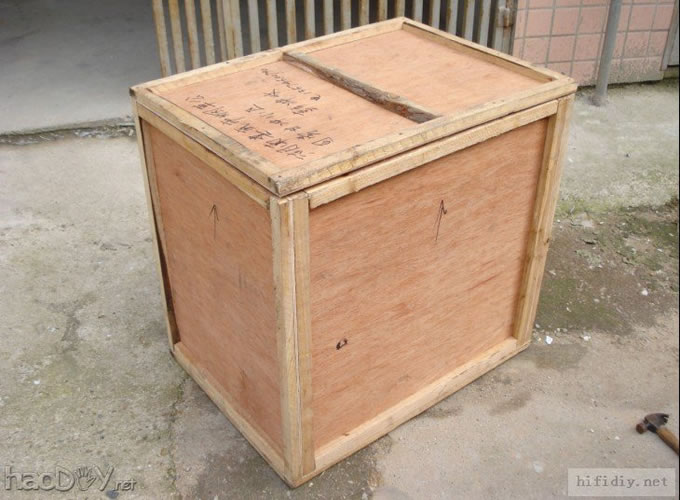

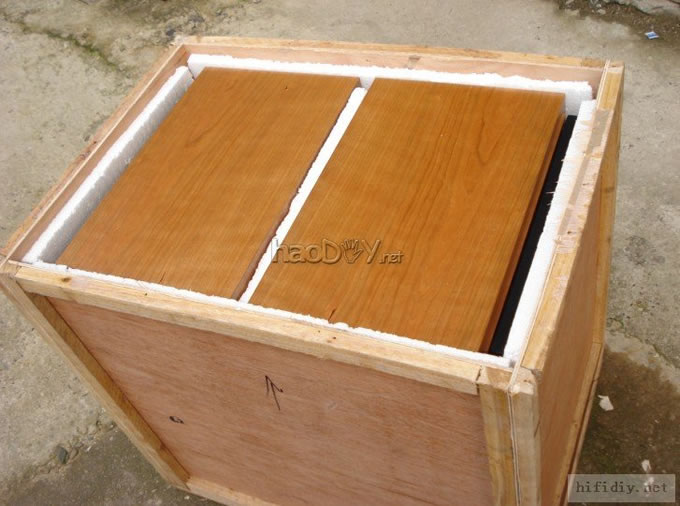

要说这箱体的包装，那还真不是盖的：恐怖的一个木箱，钉子用了N多，更恐怖的是，板子之间居然上了胶！拆的时候颇费了些力气

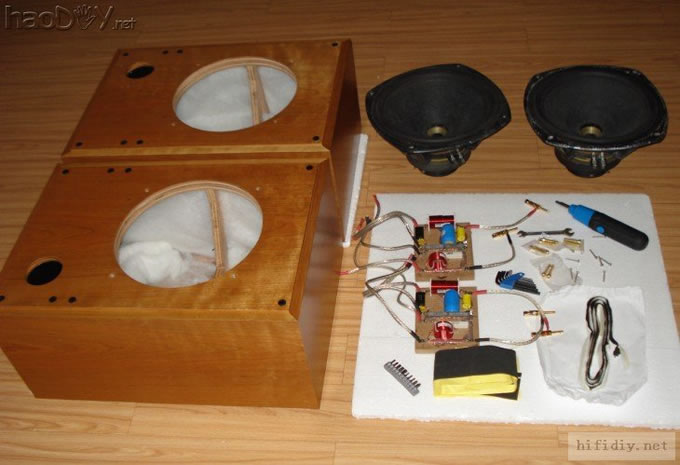

装箱用的东西早已准备好，先上张全家福： 电钻这种恐怖的东西就不要摆出来看了，以免吓坏小朋友。右下角是EVA和蛇胶。有什么用？等会自见分晓

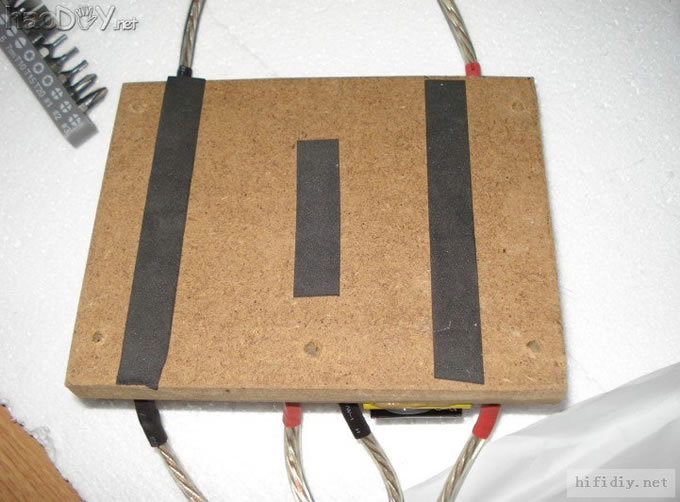

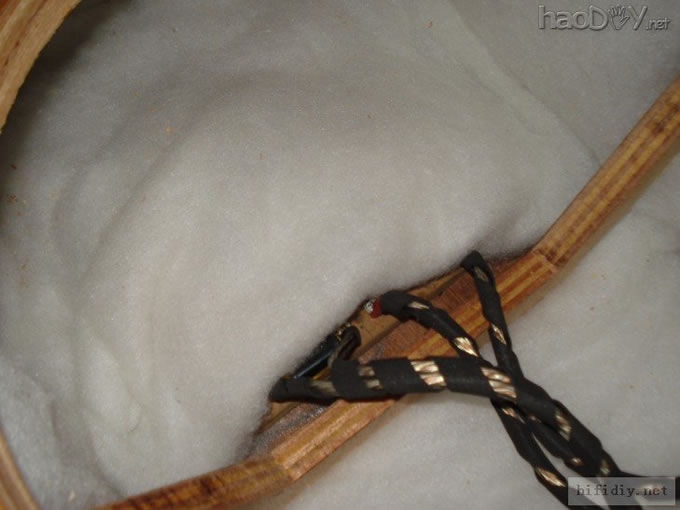

先处理分频器： 一：底板下面贴几条EVA，干什么？防振！ 二：线材全裹上EVA，干什么？还是防振！
哦，你问这个在贴EVA的是谁？嘿嘿，我啦！

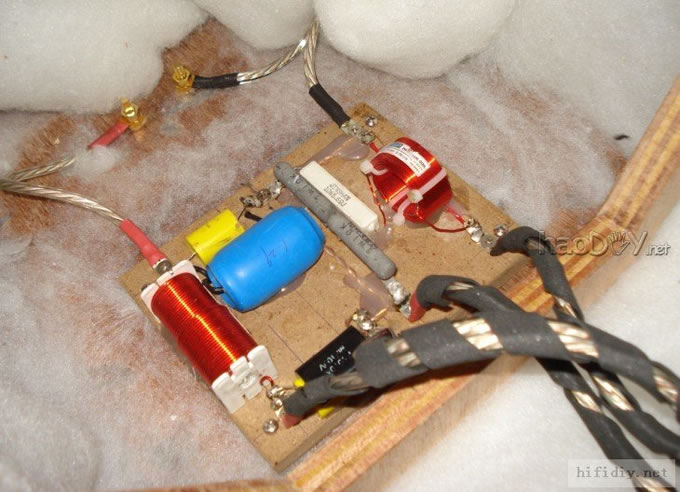

嗯，这是老陈，在装分频器

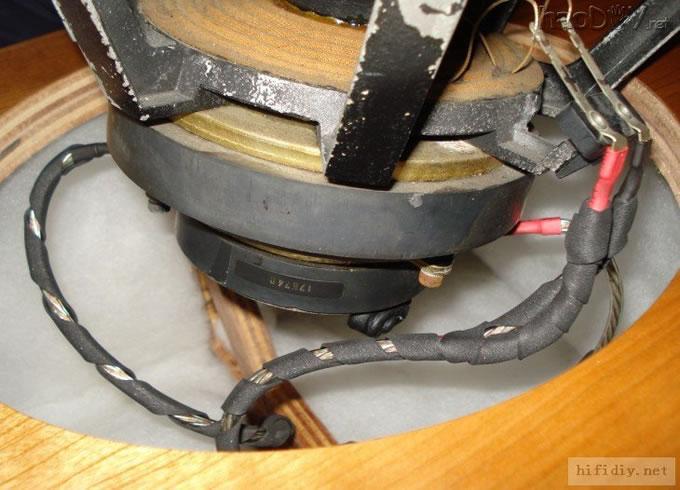

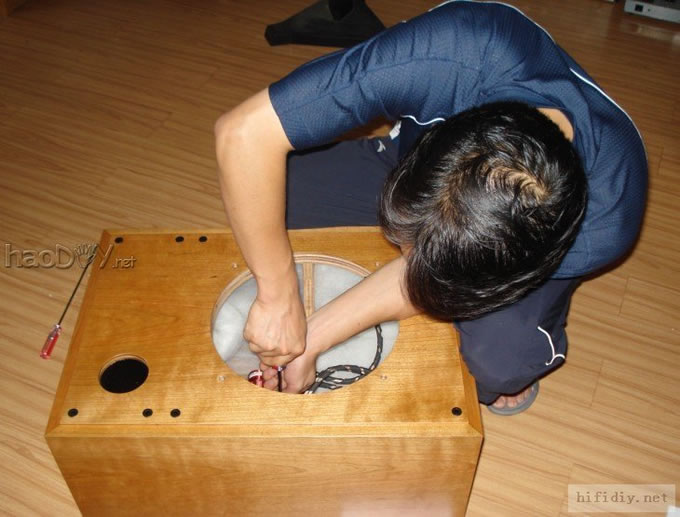

嗯，喇叭安装螺丝孔开得有D偏差，用电钻处理，颇花了几分钟 PS：得出一个经验，以后D箱，螺丝孔还是箱体回来之后自己开好了。偷点小懒反而有可能造成麻烦

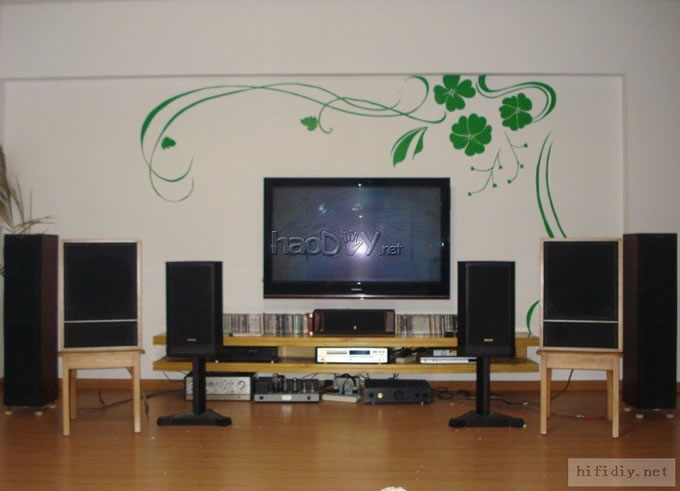

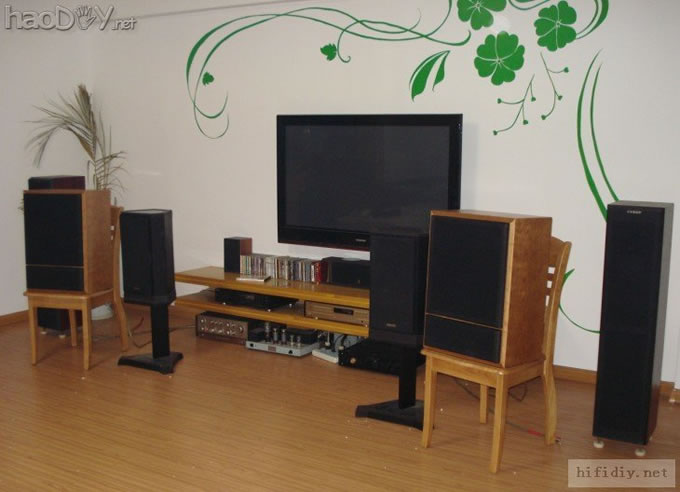

（注意那对脚架，相信大家都很熟悉 ）
嘿嘿，正面的也来张，视觉效果还不错吧？
这对箱表现相当全面。它的解析力力奇高，瞬态很好。高音是相当的细腻，细节丰富，小提琴高音部明显能听出相当分明的层次感，弹拨乐器颗粒感强；中频不像TANNOY的家用箱那样过于肥厚，但也是非常的温暖，密度感很强。低音量感足，但是不会显得过重和过冲，而是非常宽松厚实，弹性十足。总体试听三段非常平衡。更难得的是声场相当宏大，定位感很强。乐器的位置和高度相当准确，听人声能让人忽略音箱的存在。 总的一句话：相当成功！而且是一次成功！在试听过程中也曾接TANNOY607，感觉是不忍卒听了。。。差距太大（当然，这种比较很残酷，毕竟它们是相差N个档次的东西） 体会：业余D箱，在使用名厂单元时，如果能找到原厂的参数，最好不要随意改变。严格按照原厂箱数据来制作（包括所用板材、工艺，甚至吸音棉的多少等等）可以保证少走弯路，而且能达到最好的效果 箱子完成快一年了，听得久了，毛病也就出来了。总的一个字：干！来家里听过的烧友也不少，都有同样的感觉：每个人都对它低频的弹跳力饱满度，中频的细致度，高频的分析力印象深刻，但久听之下，便感觉声音硬，大音量下高频压耳朵，乐器比例不对。一句话：惊艳，但不耐听。 于是耐下性子找原因，先怀疑是线材问题，换了几套，依旧！再怀疑功放不对脾胃，换了几台，依旧！最后只能归结到听音环境了。。。无奈！房价这么高，难道要我换房？ 还是不甘心，于是边听边分析，会不会是分频器有问题？不至于啊，复刻的原箱分频器。。。。。。思来想去，最后恍然大悟：SL45是录音室监听箱，第一，使用环境不同：录音室是封闭的小空间，近距离听音，换成大空间远距离听音当然会出问题；第二，声音取向不同：监听箱要求忠实再现，重点考虑的不是好不好听，干是它的特色。。。 原因找到了，解决的办法是：换分频，换成TANNOY12寸家用同轴箱的分频！ 根据喇叭特性，最终选择了TANNOY红12的分频电路：
看到这电路，突然想起15年前玩TANNOY609的经历：当年那对箱到手的时候，习惯性的拆开，看喇叭，看箱体结构，看分频，一看之下愤愤不平：这么贵的箱子，分频器居然只给我两只元件！心理极度不平衡，于是，调动平生所学来设计分频器，换好之后信心满满，自以为音质一定会连跳数级。谁知一开声，惨！居然平淡如白开水，韵味全无！如此调整来调整去，最后乖乖复原。。。后来接触了不少玩过609的老烧，都跟我走过同样的路（发烧友手贱啊），交流之下，不由得不佩服天朗工程师的功力：在单元素质过硬的基础上，合理利用喇叭本身的频率滚降。正应了一句话：simple is best！ 如今又看到了这类似的电路，不由信心又回来了：红12不也就是这种理念？箱子现在的问题是中频薄，声音干硬，这种低音直通，高音简单分频的做法不正好弥补了这个缺陷？ 立马动手。分频器的制作前面已经说过，略去一万字。。。。。。 搭好分频再次开声，嗯。。。不一样了，中频厚了，声音细致了，低频也强劲了，乐器的比例正确了，最令人不解的是，居然灵敏度也大幅度提高了。放上一曲维瓦尔第，音乐充满了整个屋子，整个人都包围在天籁之中。。。。。。 嗯！天清气朗，这才是天朗！ (责任编辑：admin) |
