SCAN 8545 +SCAN 9300 仿制 “贵族2.5”音箱

时间:2012-12-07 17:47来源:bbs.hifidiy.net 作者:superxo 点击:
下载 (34.28 KB) 2007-7-12 17:15 完工 下载 (46.69 KB) 2007-7-12 17:15 许多顶级音箱都用SCAN 9300 绝对物超所值! 本人玩过惠威的SS1、 M1、Q1、R1,魔雷的MDT29、MDT32 到9300,才真正知道了SCAN的魅力、精彩,
重金购买了scan 8545 和scan 9300
准备仿贵族2.5做个高档音箱


到深圳龙华坚威那定做了一对空箱
音箱是参考本论坛 仿制名箱及成功DIY作品资料征集贴特别定做的,用榉木定做







分频器没有采用原设计,准备自己设计,搭棚焊,耳朵收货!!

一、先把低音的补偿网络做好
经测试SCAN 8545的电感为:0.363 MH  ,标称阻抗为8,直流电阻5.6#p#分页标题#e#
分频点补偿电容Z=8
C=1000 x L / (R X R)     (L是喇叭电感,R是直流电阻)
算出C = 11.57 (uF)

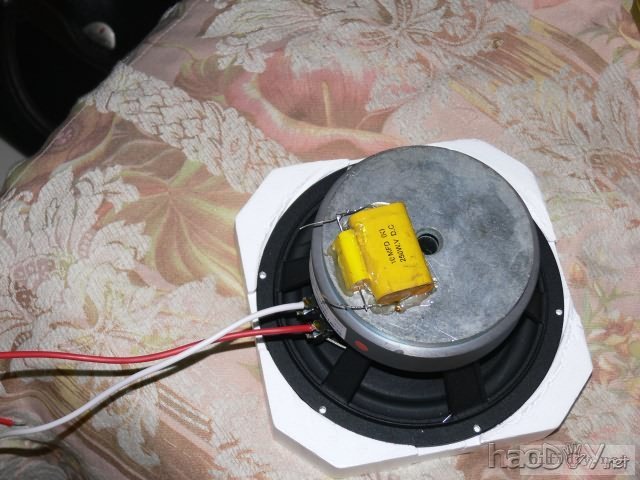

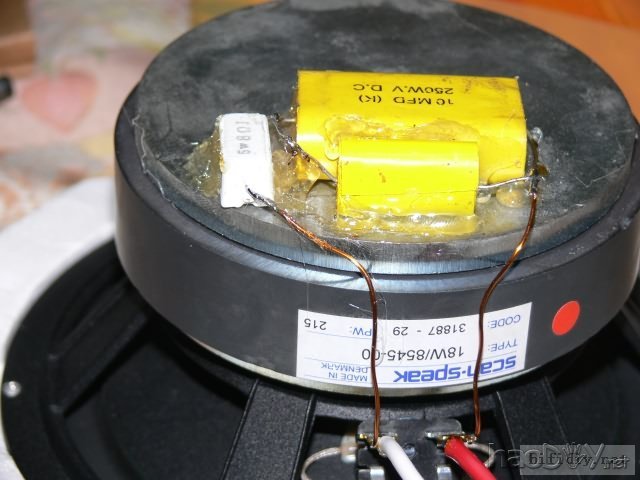

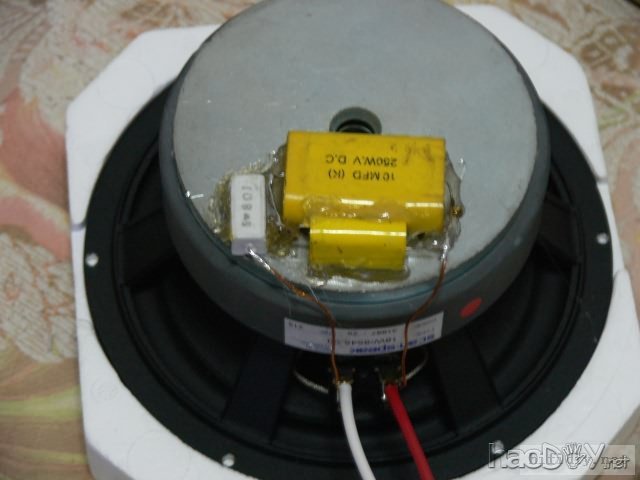

把补偿网络直接安装在喇叭后面

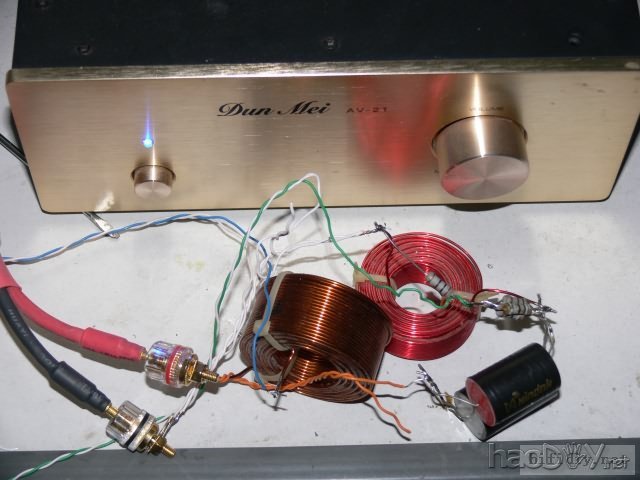

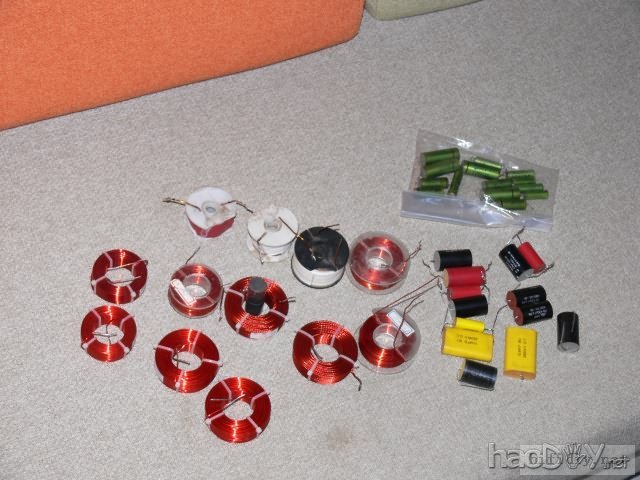

把所有电感和电容翻出来晒一下

电感有自己绕制的有购买的
电容只要是Solen、新德克、ERO的 + 杂牌的

二、确定分频点

在不停的试听中发现scan 9300高音实在是好极了!!绝对物超所值!!
听感相当好,丝滑幼细。
返观SCAN 8545 就强差人意,估计是功放力度不够,松软有余,力度不足。
在一轮测试后,曾用2200、2500、3000、1800、1600的分频点进行测试,最后定1600为分频点

分频点定在1600
高音用 -12 dB  在1600HZ  处 -3DB
低音用 -6  dB

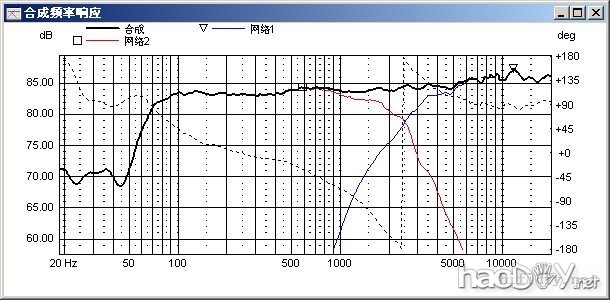

测试情况如下

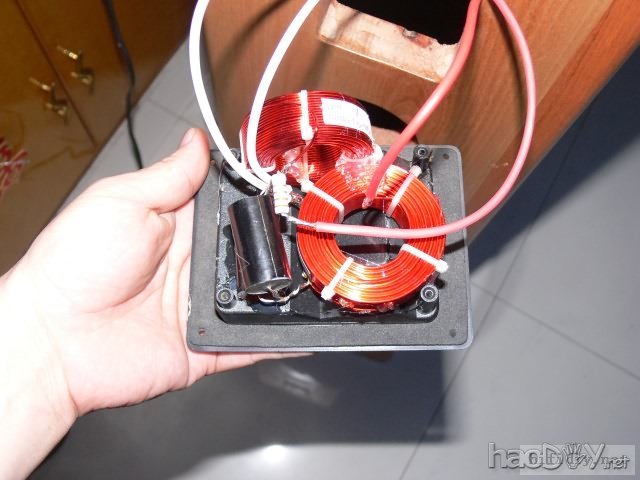

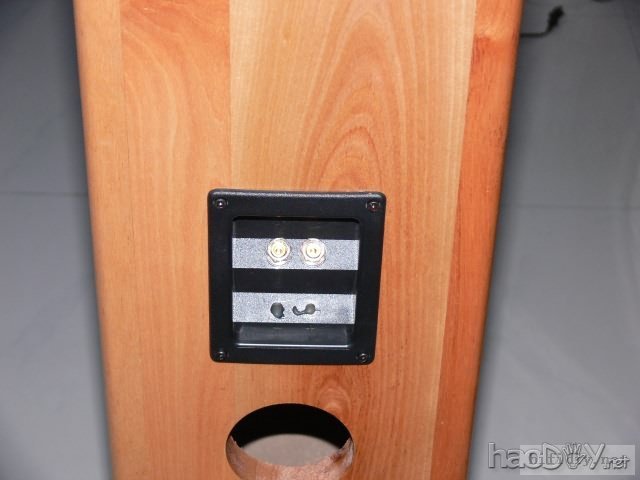

搭棚焊上接线盒

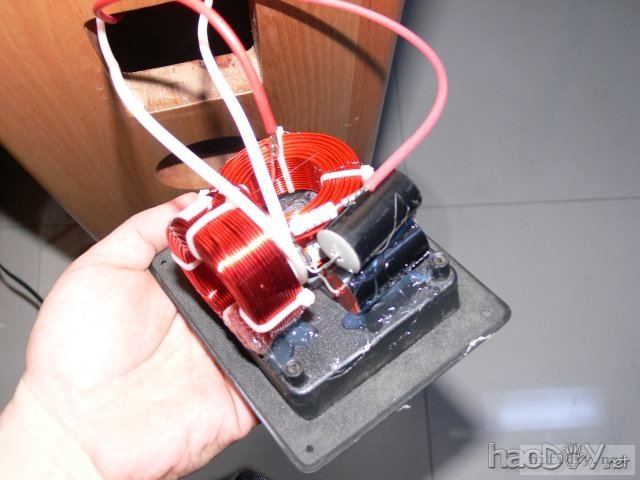

安装

#p#分页标题#e#

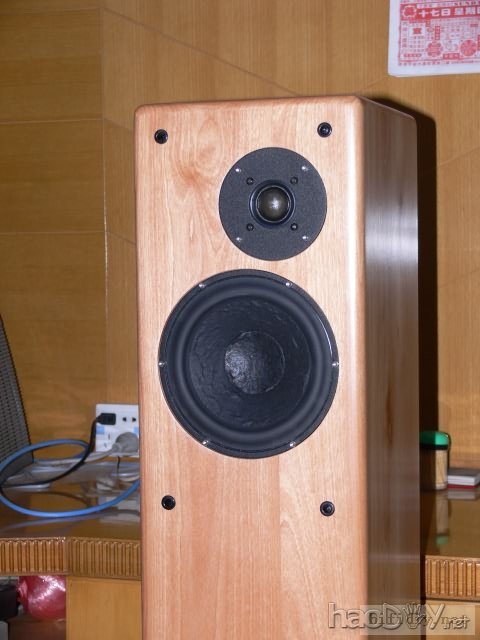

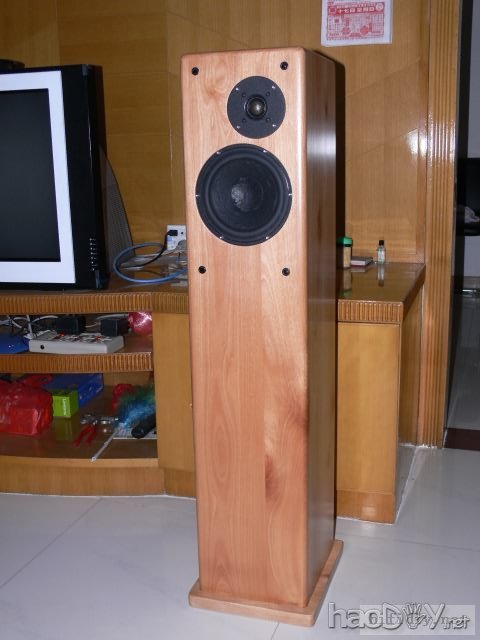

完工



许多顶级音箱都用SCAN 9300
绝对物超所值!
本人玩过惠威的SS1、 M1、Q1、R1,魔雷的MDT29、MDT32
到9300,才真正知道了SCAN的魅力、精彩,特别是人声,还原真实
立马把MDT 29打入冷宫

至于分频点采用1600,9300的谐振在550HZ,1600在谐振的2倍以上,使用是没有问题的,还有电阻衰减网络也起保护作用

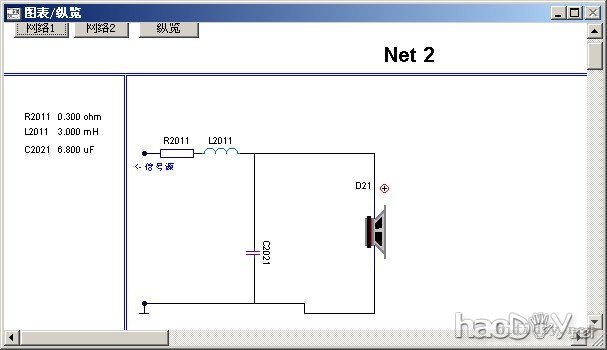

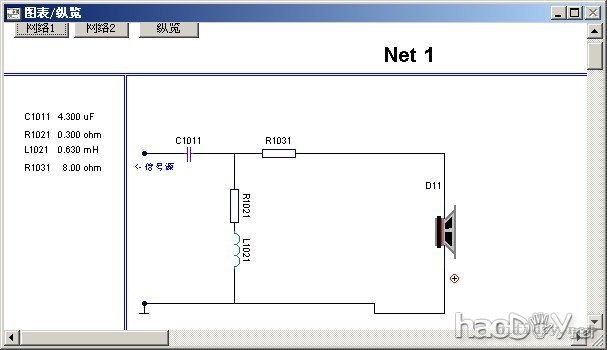

高通c=7.82(用SOLEN 的3.6uF  +  4.3uF) L = 1 MH
高音衰减 r1 = 3.3   r2 = 12   (12的是并联,3.3串联) 衰减网络加高音后,最终阻抗为8  (1000 HZ下测试)衰减3 - 4 dB之间


经过几天的调音,兜兜转转回到原地,情况如下:
1、填充沙袋,大约5升左右,不断地减少,估计容积的调整必须和倒相管配合一起调试,最终是不放沙袋,低音才出来,松软下潜适合(本人偏爱松软的效果)
2、喇叭后面增加吸引棉,一开始加2CM厚的吸音棉(纤维棉),中音高音过于突出,调整高音衰减网络,无效
减少吸音棉,低音出来了
最终调整发现,只铺薄薄一层吸音棉0.5左右,低音较为适合
3、调整功放,发现采用LM3886 动态反馈,小音量低音效果相当不错,大音量就发哄,高音就一塌糊涂
用丽特的M9甲乙类,中音很好,高音稍弱,低音有点紧,无法放开,但总体听感良好

总结:
参照的论坛里音箱的原设计很好,做好后基本不用怎么调整,安装上喇叭,安好倒相管、加一点吸音棉(在喇叭后面),就可出靓声。
PROAC 2.5 是出了名的难推,原设计是采用8535 + 8513 ,同样的箱体采用高一个级别的 8545 + 9300
大胆地采用1600分频点,避开8545 在2K以上表现较菜的缺点,而9300的令人惊喜的优秀,仿制可以算是成功了。

令人吃惊的是LM3886 的表现,估计采用3片并联,变压器由200W加到400W,会把M9比下去
另外不得不提的是:LM3886负反馈采用电容接地(交流放大) + 动态反馈  要比直流放大+中点侍服 + 动态反馈 在低音方面弹跳力与低音控制力要高,直流放大虽然低音下潜深,但就发混。不可思议,不知道什么原因


反复调整
最终分频定在2.5K
