从尺寸图可以算出,当音圈定位在磁隙高度的正中心时,音圈绕线的最高点离中心导磁柱的最低点之间的距离为31.5MM。

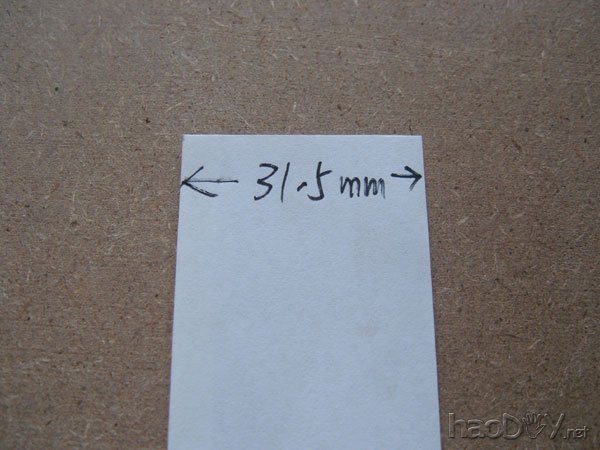

裁一条纸,宽度为31.5MM。 ![]()

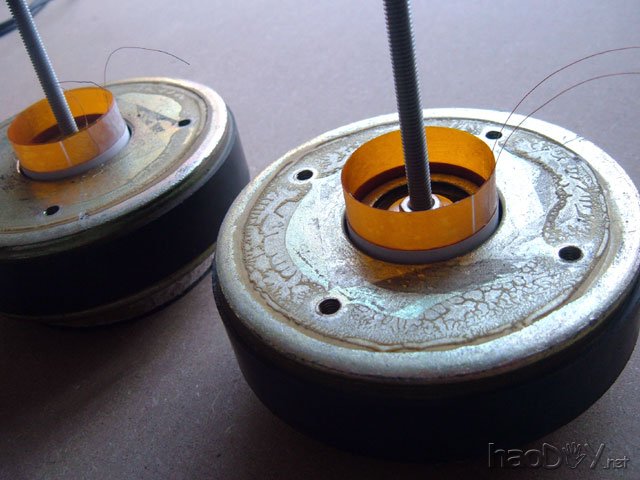

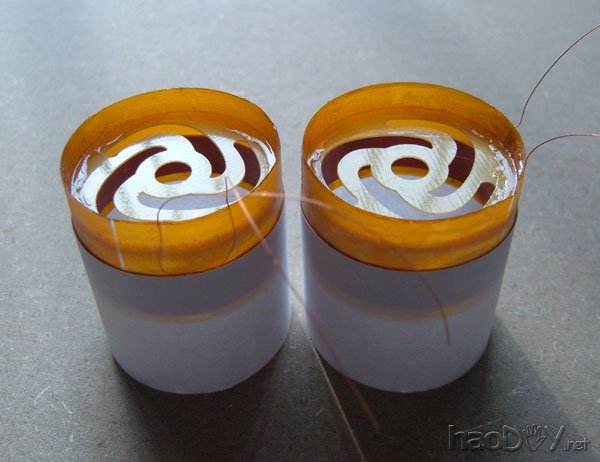

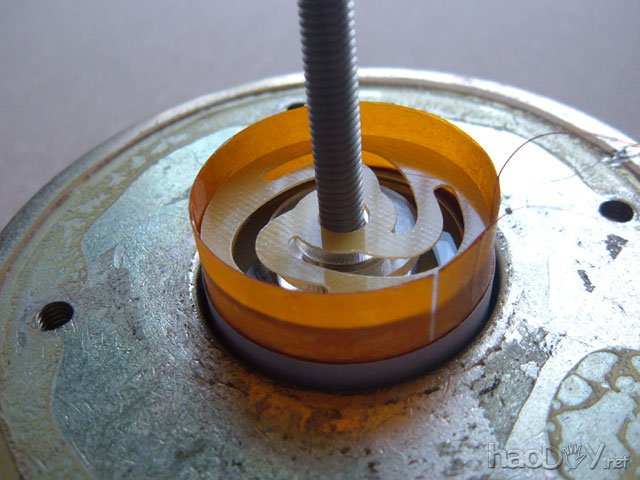

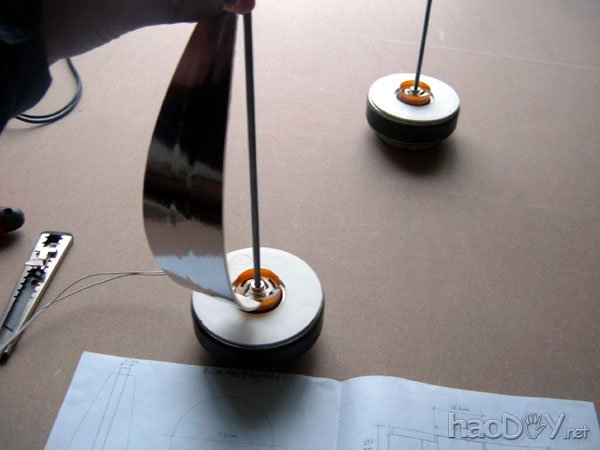

纸的一边粘上一点点双面胶带,然后绕着音圈包一圈,纸的高度和音圈绕线的最高点平齐,包完后放入磁隙中,露出磁隙的纸的高度应该是2MM,就是音圈向下的有效行程。
![]()

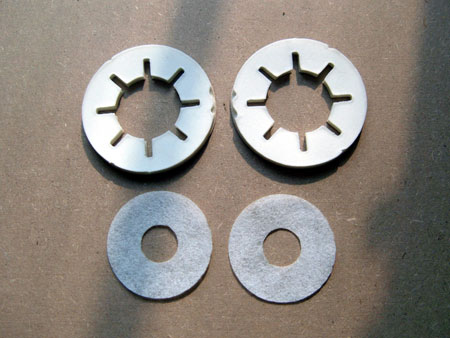

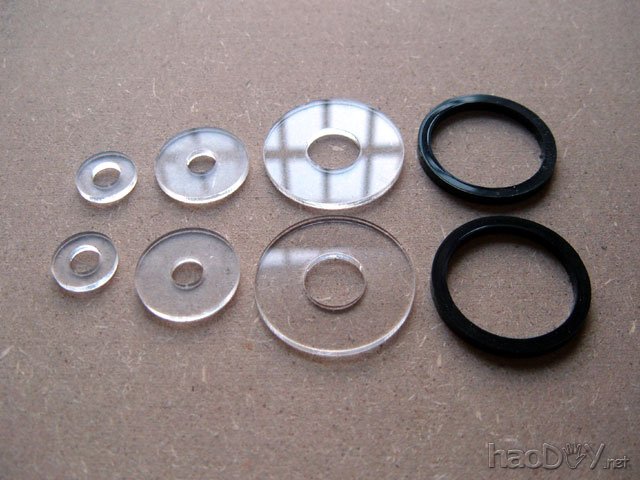

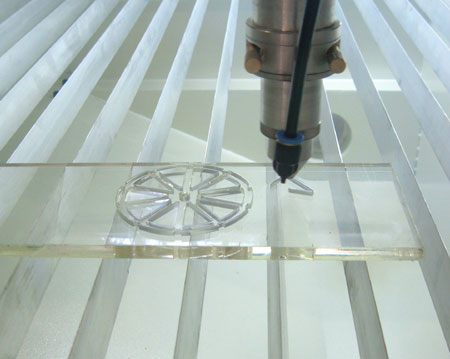

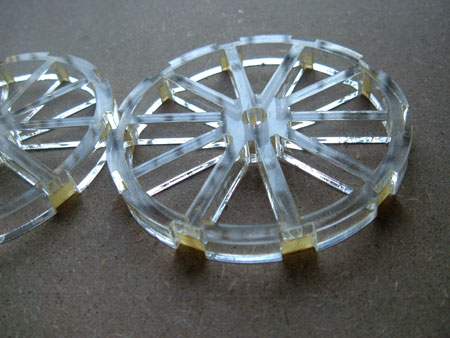

加工一些必要的垫片。
![]()

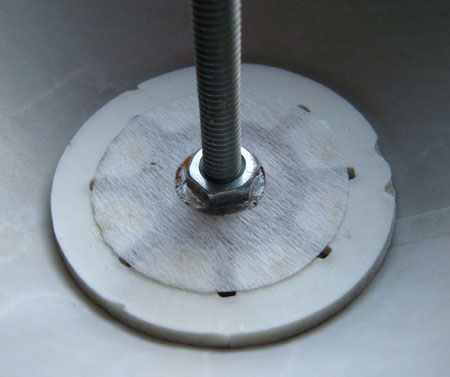

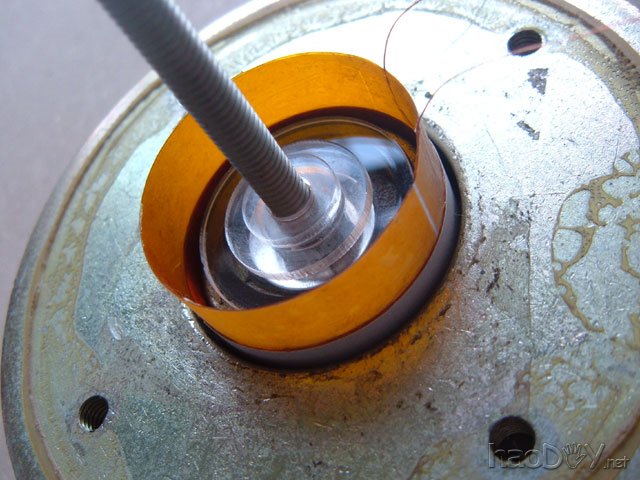

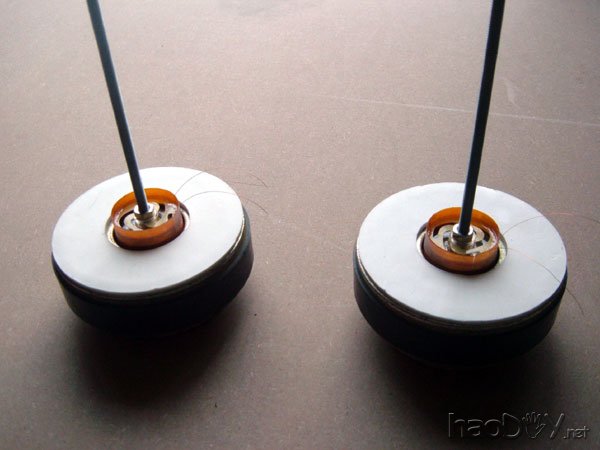

放入垫片。
![]() 图片: ![]()

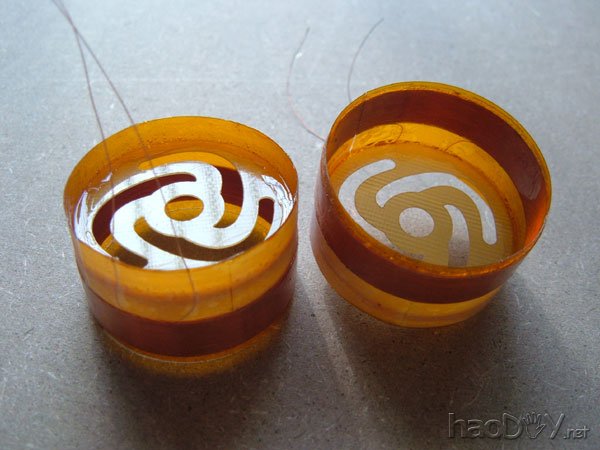

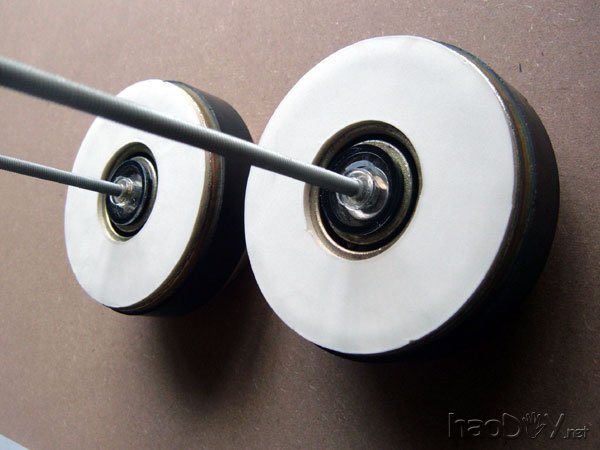

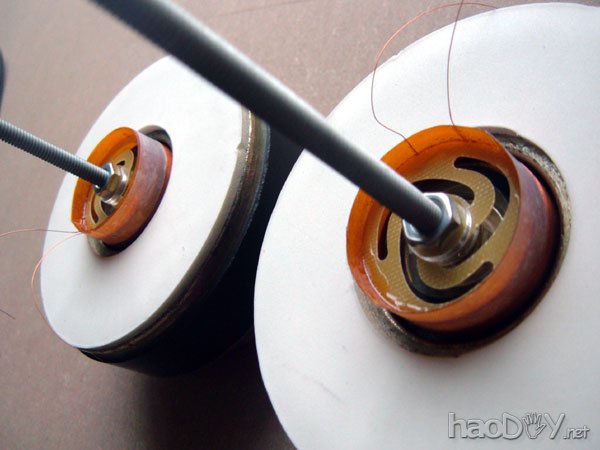

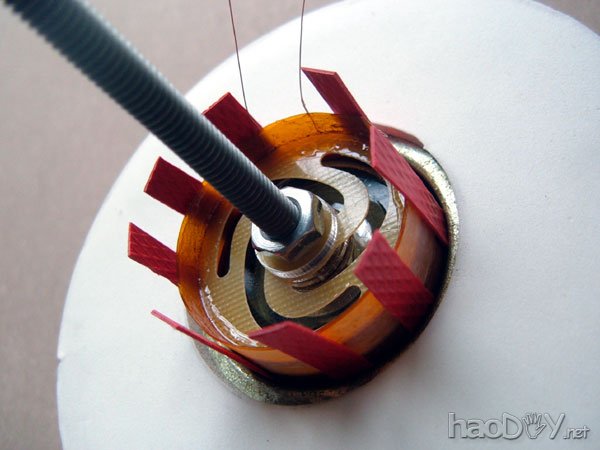

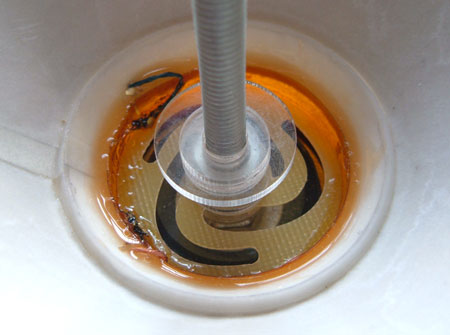

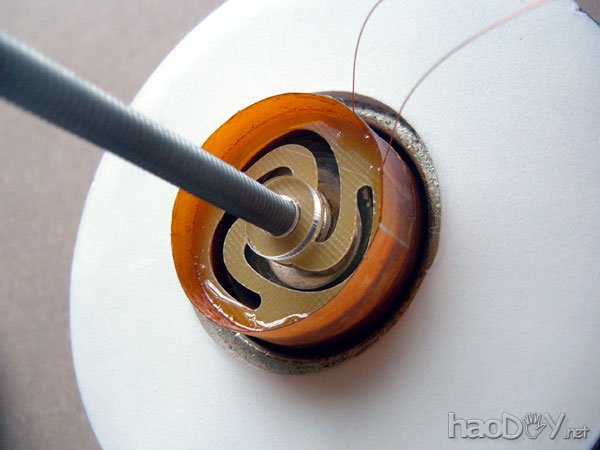

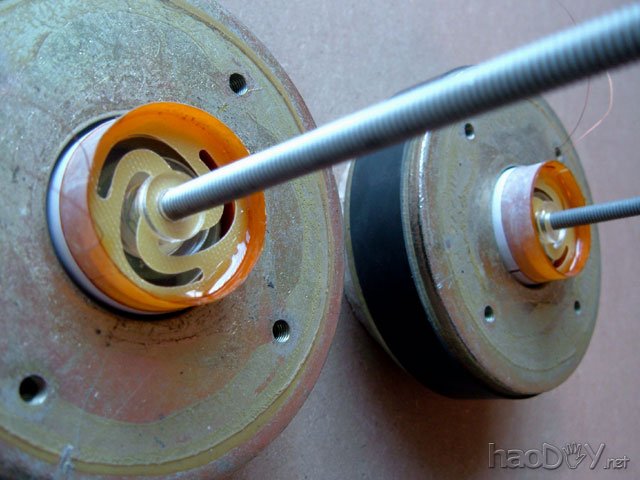

放入电木胶片,粘合音圈与电木胶片。
![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() 图片: ![]() (责任编辑:admin) |
