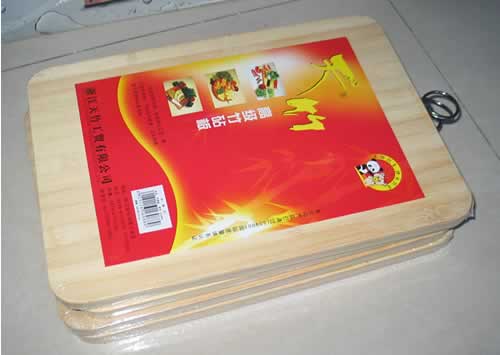

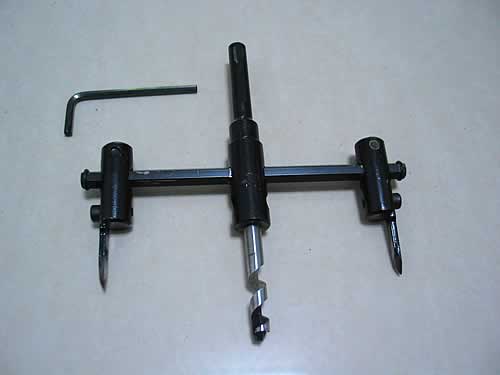

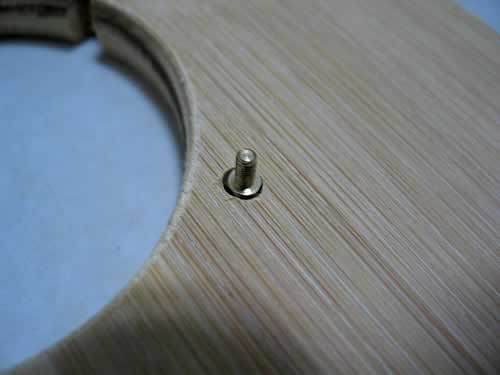

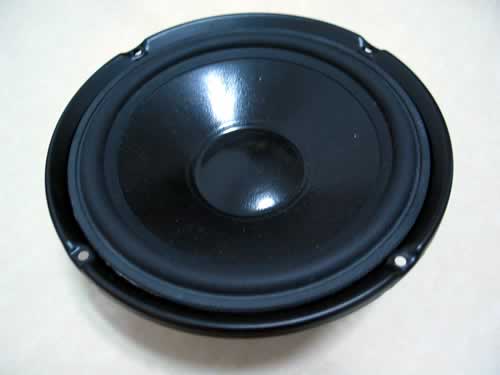

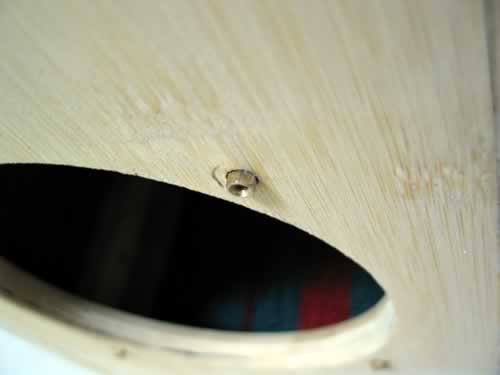

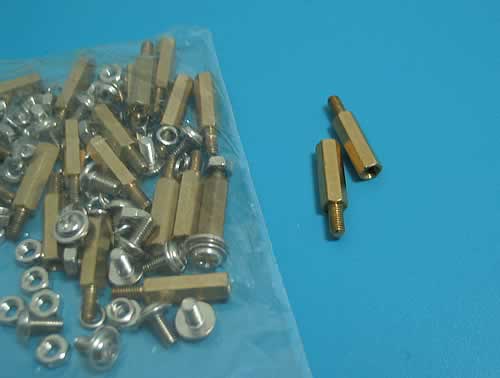

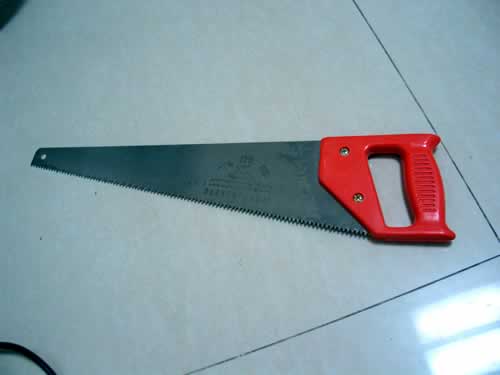

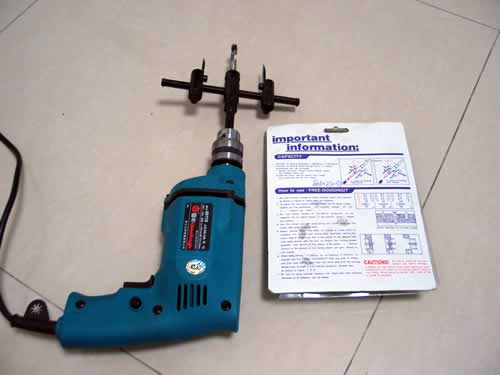

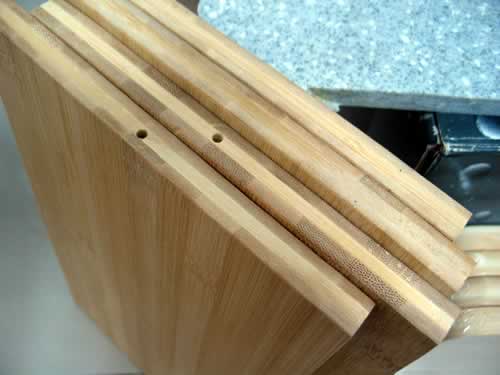

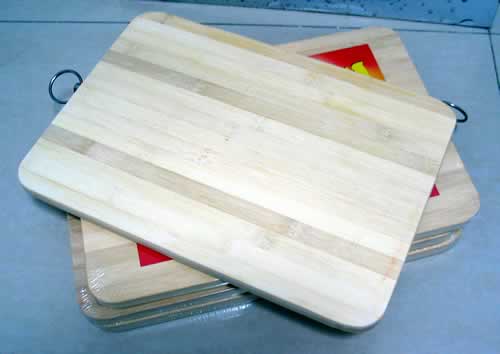

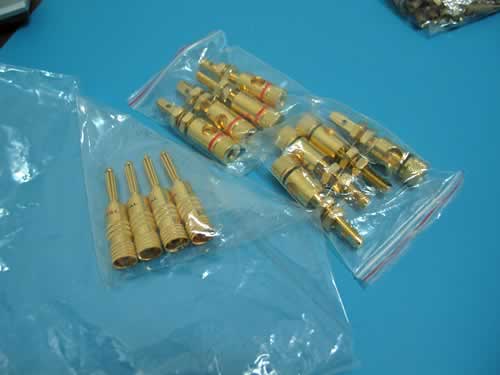

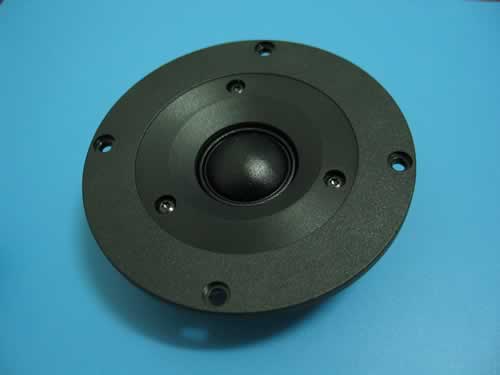

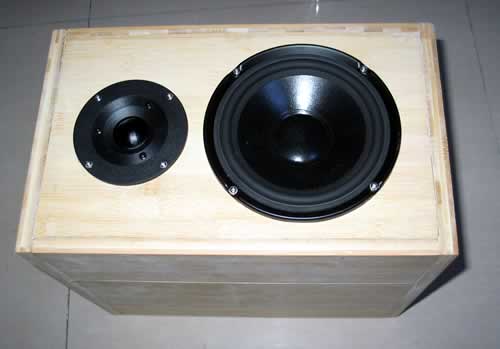

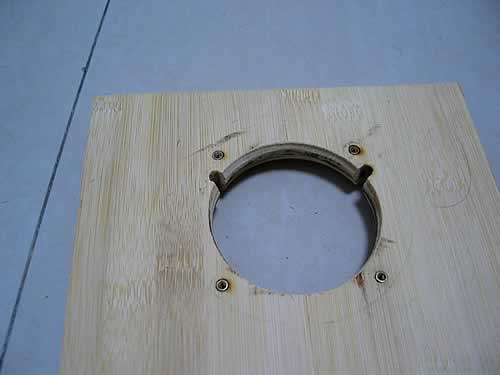

第１集 首先我要声明一下，这是一篇要漫长等待的文章，因为到目前为止，已经历时近两个月，这个工程仍未完成。虽然若干年前，我确是一个发烧友，但现在早已淡忘了，现在来做这件事情，只是在百无聊赖的异乡生活中的一种调剂吧，所以我连电锯也没有买，只有一把手锯，一下一下锯来，大概这也是漫长的原因吧，但我喜欢。另外倘若我在文章中对任何一种发烧观点有所冒犯的话，大家权且姑妄听之，不必太介意。  几个月之前装电脑时配了套惠威的多媒体箱子，花了６５０大洋，主要用来看电视了，听音乐时反到不方便了，还得开电脑。所以打算再买个箱子，原先考虑的是KEF的KODA7，不过偶然看到李永活兄在论坛上卖VIFA的喇叭，立即改变了主意，决定再过一把DIY的瘾。  首先要购买材料和工具。和李兄联系后，他很爽快的决定用速递公司，货款到付，我也省得去银行了。当天晚上联系好，第三天早上，速递公司就把喇叭送来了，包装完好，拆开看看，喇叭没有问题。低音有了，还差高音，上网查了一下资料，决定用VIFA的D26，一对400多元。  这个VIFA的C17喇叭的资料很难找，在网上找了很多地方，资料都非常不完整，最后拼拼凑凑得到了一些数据。打算做倒向箱，通过软件计算得到箱体体积16.2升，实际制作为１８升左右。具体效果待完成后再调整吧。 箱体的材料没有采用刨花板、纤维板。因为我只在关外见到过一家店买这种板材，深圳的车费又非常昂贵，估计拉回来也要一百多元。还是算了。其实关于板材，早有主意，我发现厨房那块半年前买的竹菜板，虽经水淋刀砍，没有丝毫变形，看来是最佳人选了。竹菜板是三层夹板结构，强度很好，另外竹材的特性是不怕水，这一点比刨花板、纤维板强的多，我记得很早以前曾有一快做音响剩下的纤维板边角料，在床下放了大半年，后来拿出来一看，胖了一大圈，虚得不得了，都是受潮的缘故。竹菜板的另一个好处是购买方便，几乎所有超市都有卖的。 去了几次超市后，终于等来了特价，３４ｃｍｘ２４ｃｍ的仅售９．９０元。于是一下买了１４块。这次投入了约１４０元。 目前为止的花费为： 220.00（C17）＋420.00（D26）＋140.00（竹菜板）＝780.00元   虽然以前DIY时攒了不少工具，但都在老家。来深圳许久了，却什么也没有动过，所以什么工具都没有，只好现买。  手锯 6.00元。  电钻 公司的，不花钱。  开孔器 18.00元。买开孔器害我跑了几条街，都只有这种，最大只能开12ｃｍ孔。而C17要开１４ｃｍ的孔。在最后一家，几乎要泄气的时候，仔细研究了一下，发现可以把两边的铣刀反过来装，这样最大大约可开１５ｃｍ的孔。有了这个发现，立即买了下来。所以说凡事不可拘泥，困难总有办法解决的。 接线柱 花了６０元。  铜柱 到一个熟悉的商家那里以样品的名义拿的，没花钱。用来固定喇叭。  通常喇叭是用自攻丝固定的，如果拆两次，就容易滑丝。所以这次参考了别人的先进做法，用铜柱加普通螺丝来固定。 我用的竹菜板板厚是１５ｍｍ的，所以用的铜柱也是１５ｍｍ的。在喇叭的螺丝孔位上钻孔。孔的直径要略小于铜柱的直径。我买的铜柱的直径是５．２ｍｍ的，估计用４．８ｍｍ的就差不多，不过手头没有这样的钻头，所以用４．６ｍｍ的钻头，略微扩一下。铜柱是六棱的，非常紧，要用锤子才能敲进去。因为头一次这样做，心里没有太大的把握，不过完成之后，发现非常牢固，有兴趣的朋友可以试一试。 高音的孔位上安装完铜柱的样子。  近一点，看得清楚。  反面的样子  再来个更近的。  元旦放假，没有办法上网，所以拖到现在了。不过这期间公司组织到锦绣中华－民俗文化村玩了一把。 接下来开始组装箱体，买了万能胶、光油，还有两块脚垫。 万能胶 6.00元  光油 8.00元  脚垫两张，每张6.90元，用来贴箱壁，减震兼吸音，其他吸音材料根据将来调试情况再看吧。  还有砂纸，用来打磨箱体，先买了３００＃和１５０＃两种  装好的一个箱体。  低音喇叭的铜柱不可打平，要留３ｍｍ在外面，以便和喇叭配合。  箱体的是用万能胶粘合，然后打铁钉。打铁钉前，先用电钻开个浅槽，以便铁钉能够打平，不会影响将来打磨。铁钉的位置不要太随意，最好用尺子先画好，这样整体上好看一些。   先发个组装好的图，过过眼瘾，还没有打磨喷光油呢。  发个竹菜板的切割图。 这种竹菜板的尺寸为240mm X 340mm，板厚15mm。一个箱体需要七块板。下面的图纸是一个箱体的。其中侧板是用两块板拼起来的，即图纸标识的Ａ和Ｂ两块板拼在一起，侧板反面用边角料做加强筋。  (责任编辑：admin) |
