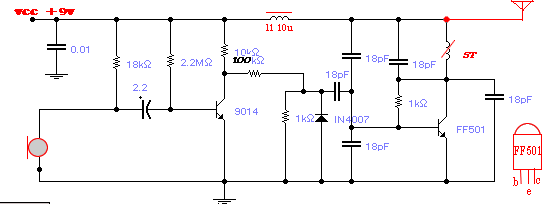

本文介绍的小功率高频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。电路简单易制，只要焊接无误即可工作，电路原理见图1所示。 图1电路中，由专用发射管T2和其外围件组成一频率在88-108MHZ，范围内的高频振荡器，驻极体筒拾取的音频信号先经T1进行放大后的低频信号再对高频载波进行调制。如断开驻极话筒M，在输入端接放音机输出就能很好地传送音乐信号。 需要说明的是射频发射专用管T2，其型号FF501，采用标准的T0-92封装（像9000系列三极管一样），外形及引脚排列如图2所示，其Icm为45mA,fT大于1.3GHZ,Vceo 为13V.专用管的优点就是一致性好,射频输出功率较大,电路容易调整,FF501完全可工作在更高的频段,读者可尝试将发射管用于其它电路的高频发射实验.电路中的L2用φ1.0mm的漆包线在φ5.1mm的钻头上绕5匝脱胎拉长至0.8cm，C3-C8可用高频瓷介电容，天线一定要架好后再上电。电路的工作电流25正负5mA.如发射频率不在88-108MHZ范围内,可适当调整谐振线圈L2的长度. 电路装调好后,用FM段调频收音机作接收,有效传送半径可达500米
