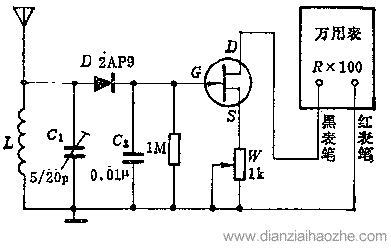

图1

图1所示为利用万用表电阻档作指示的简易场强仪电路，灵敏度较高，而且对万用表不需作任何改动。线圈L、电容C1组成选频回路，其数值大小视待测信号频率而定。场效应管可选用3DJ6等。

测量前，将万用表置R×100Ω档，场效应管D极接万用表的黑表笔插孔，电路地线接万用表的红表笔插孔，调整电位器W，使电表指示无穷大。测量时，表头指示的电阻值愈小，说明被测信号的场强愈大；反之，场强愈小。

用上述电路可以方便地调整各种小型发射机。

自制简易场强仪电路之二

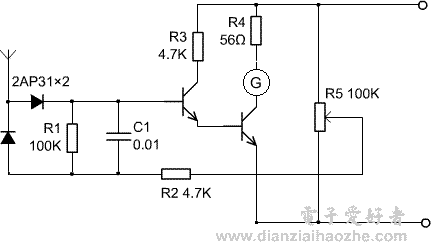

图2

上图是另外一种简易场强仪电路，对于微功率的信号非常灵敏，其中R5是一个步进式的电位器，用来调节这个场强仪的灵敏度。

简易场强仪制作完毕最好放置在一个密封的金属盒中，只将探测天线留在盒外，这样可避免干扰。如果作接触式测量则把天线换成探针。简易场强仪只是作相对式的测量，进行信号场强的评估。
