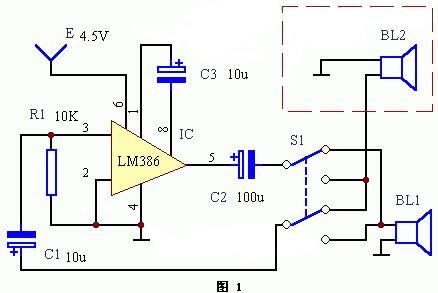

这是一个有线对讲机电路，采用音频功率放大集成电路LM386作为主要元件。对讲状态的转换只能由主机控制，分机没有控制功能。图中所示S1位置为分机向主机送话；若S1拨向下方，就变为主机向分机送话。分机内只有一只扬声器BL2，既当话筒又当听筒。主机扬声器BL1也是如此。

LM386用作音频放大，由第③脚输入信号，第⑤脚输出信号，第①、⑧脚所接电容可调整电路增益，可不用。电源电压从4.5－9V均可。

　　元器件参数值如下表：

　　BL2引出线最好采用双绞线，以减少干扰。本电路的缺点是分机无法呼叫主机，待机状态会消耗电能。
