这是一个移动电话（手机）的信号探器电路，可以检测出GSM（全球移动通信系统）频带，在约900 MHz的信号。由于信号是数字化编码，它可以检测到活动的信号，而不是语音或消息内容。耳机是用来听检测到的信号。

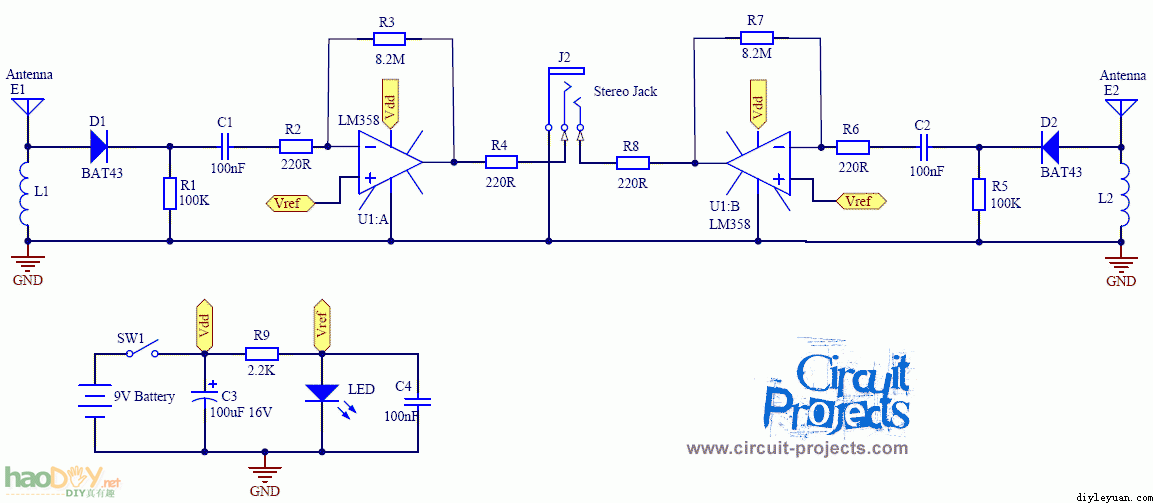

 手机信号探测器的制作的电路原理图
有两个单独的检测器单元。由每一个检测器单元的偶极天线，电抗器和二极管。天线接收的GSM信号的媒体。该二极管的信号进行解调，并完成检测。二极管必须是肖特基二极管或锗二极管。
LM358接收到的信号进行放大。它包含两个独立的运算放大器，它们由一个共同的电源供给。 R3和R7的电阻确定放大器的增益。当电阻值大于10M的噪声电平的增加。如果他们是100K左右，这个时候它变得更难听到信号。 元件清单 R1，R5：100K 1/4W电阻 R2，R6：1K 1/4W电阻 R3，R7：8.2M 1/4W电阻 R4，R8：220欧姆1/4W电阻 R9：2.2K 1/4W电阻 D1，D2：肖特基二极管BAT43 C1，C2，C4：100nF的聚酯电容 C3：100UF 16V电解电容 L1，L2：见正文 U1：LM358 J1：8引脚插座 J2：立体声插孔 1×9V电池 1×9V电池插座 1个LED灯 On / Off开关1个
二极管，放大器的增益，在此电路中的天线的长度是至关重要的。天线的长度的计算是简单的。下面给出的公式。
λ=c/f = (300.000km/h)/900MHz =33.3 cm 那么天线长度=λ / 2 =16.6厘米

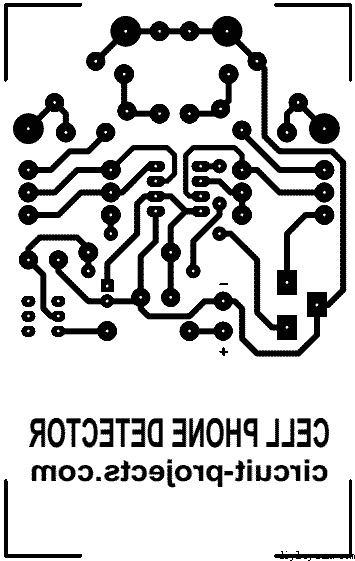

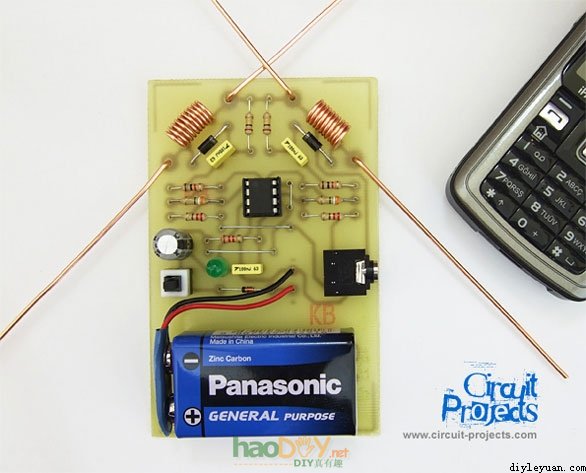

因此，有四个天线，每一个约8.3厘米长的。漆包线类型并不重要，但最好选择一个比较粗的线，不会太容易弯曲。这是在照片中看到，我们使用1.5毫米直径的漆包线。两个天线必须垂直。

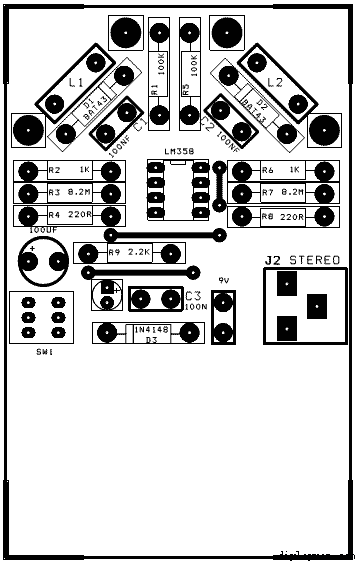

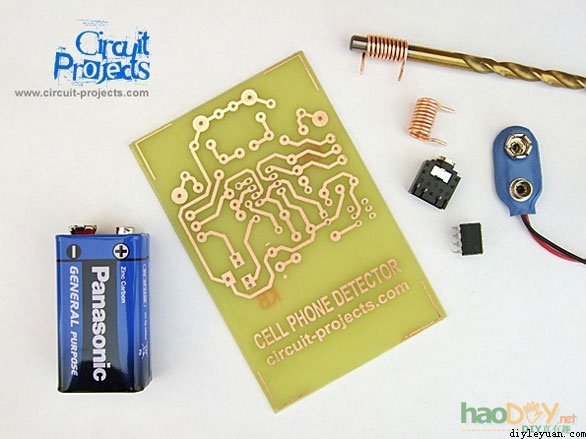

(责任编辑：admin)在直径是0.5 - 06毫米和5毫米的圆柱形物体绕10圈。 二极管是非常关键的。您应该使用BAT43，BAT45，AA112，AA116，AA119。 |
