单管短波天线放大器为室外型设计，由室内和室外两部分组成。电路图如下：

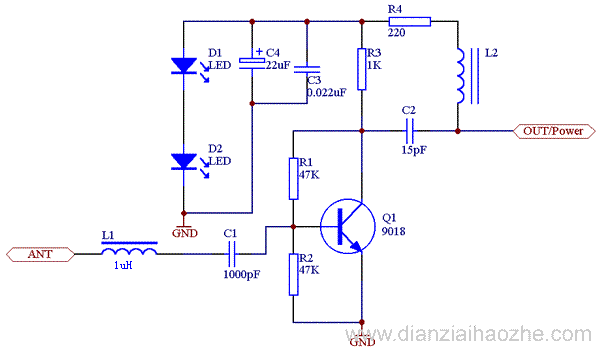

图１ 短波天线放大器室外部分（放大电路）

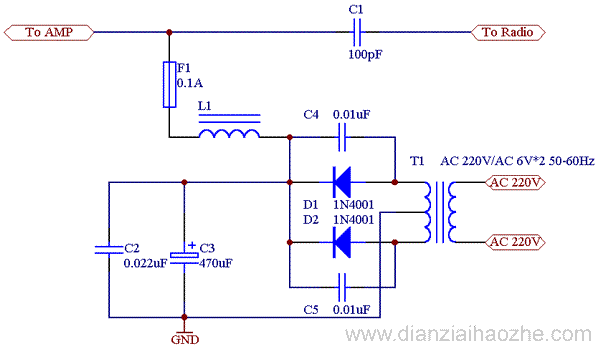

图２ 短波天线放大器室内部分（供电） 传输线采用75欧姆同轴电缆，经测试，该放大器对短波收信系统有一定的效果。 图１室外放大电路中，接于输入端的L1采用1μH的成品电感，用以滤除高频杂波信号；L2的作用是阻断短波信号被供电回路旁路，可用中周的工字型磁芯绕制，用细漆包线绕300圈左右；三极管采用9018高频管；D1、D2发光二极管用做稳压，同时也是指示灯；其它元件按图示选取。 图２供电部分的L1同图１中的L2，制作方法相同，其它元件按图示选取。 (责任编辑：admin) |
