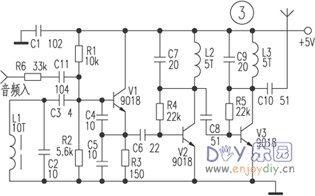

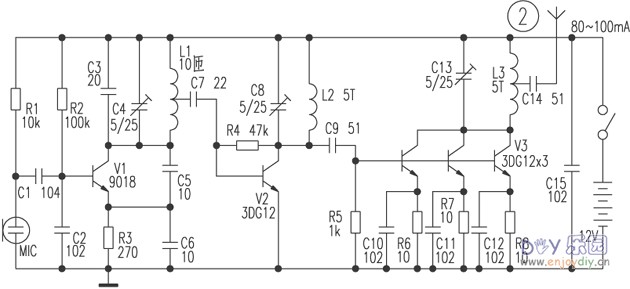

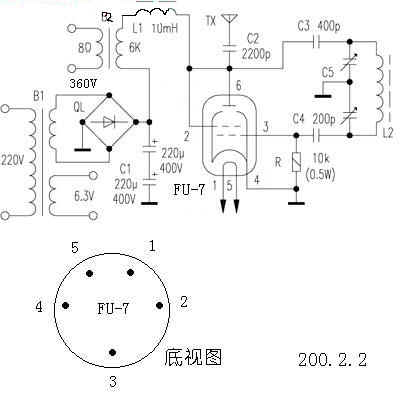

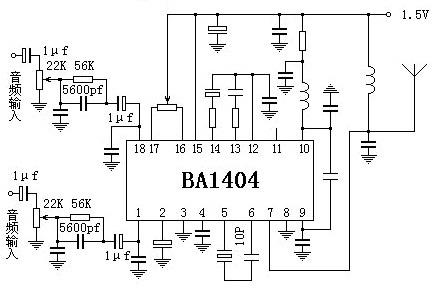

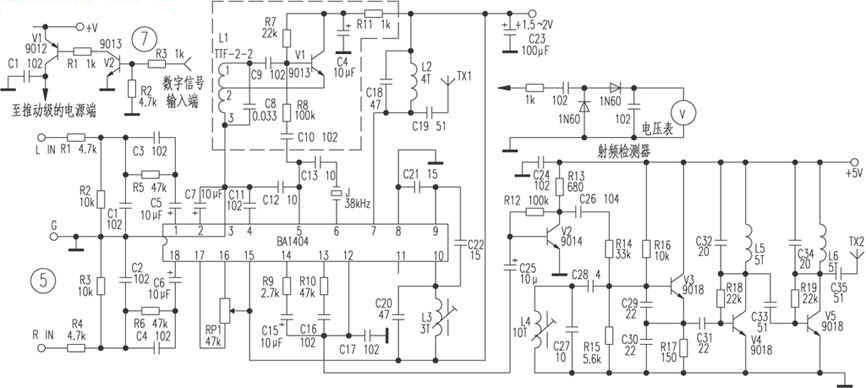

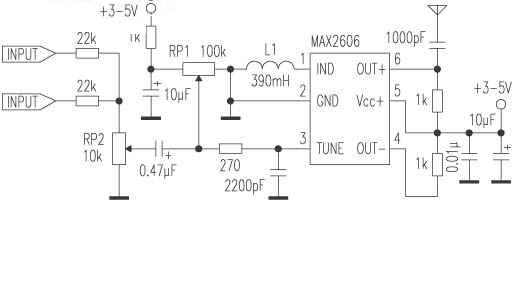

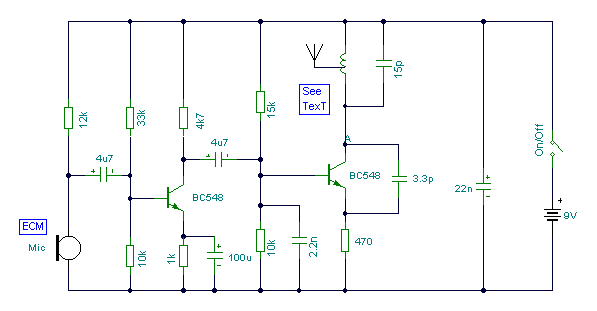

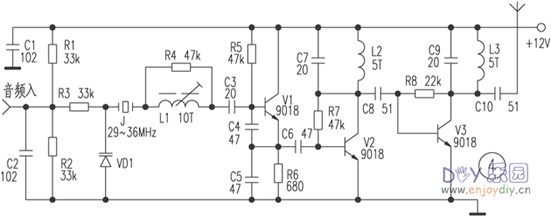

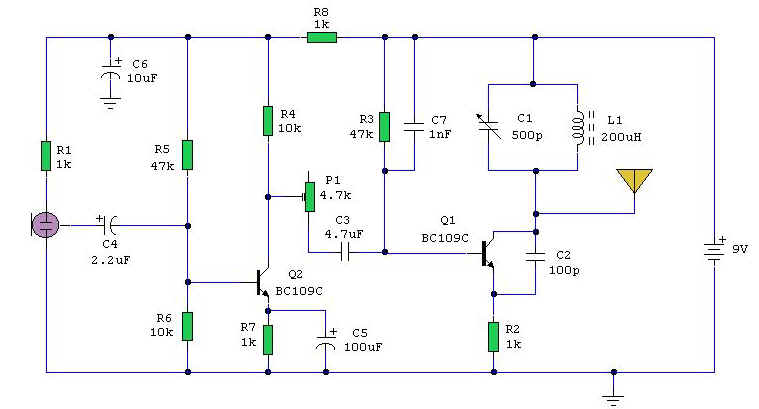

编者按：本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的８８～１０８ＭＨｚ调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。 单声道调频发射电路 图１是较为经典的１．５ｋｍ单管调频发射机电路。电路中的关键元件是发射三极管，多采用Ｄ４０、Ｄ５０、２Ｎ３８６６等，工作电流为６０～８０ｍＡ。但以上三极管难以购到，且价格较高，假货较多。笔者选用其他三极管实验，相对易购的三极管Ｃ２０５３和Ｃ１９７０是相当不错的，实际视距通信距离大于１．５ｋｍ。笔者也曾将Ｄ４０管换成普通三极管８０５０，工作电流有６０～８０ｍＡ，但发射距离达不到１．５ｋｍ，若改换成９０１８等，工作电流更小，发射距离也更短。电路中除了发射三极管以外，线圈Ｌ１和电容Ｃ３的参数选择较重要，若选择不当会不起振或工作频率超出８８～１０８ＭＨｚ范围。其中Ｌ１、Ｌ２可用∮０．３１ｍｍ的漆包线在∮３．５ｍｍ左右的圆棒上单层平绕５匝及１０匝，Ｃ３选用５～２０ｐＦ的瓷介或涤纶可调电容。实际制作时，电容Ｃ５可省略，Ｌ２也可换成１０～１００ｍＨ的普通电感线圈。若发射距离只要几十米，那么可将电池电压选择为１．５～３Ｖ，并将Ｄ４０管换成廉价的９０１８等，耗电会更少，也可参考《电子报》２０００年第８期第五版《简易远距离无线调频传声器》一文后稍作改动。 图１介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将０．７～０．９ｍ的拉杆天线直接连在Ｃ５上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。 图２为２ｋｍ调频发射机电路。本电路分为振荡、倍频、功率放大三级。电路中Ｖ１、Ｃ２～Ｃ６、Ｒ２、Ｒ３及Ｌ１组成电容三点式振荡器，其振荡频率主要由Ｃ３、Ｃ４和Ｌ１的参数决定，其振荡频率为４４～５４ＭＨｚ，该信号从Ｌ１的中心抽头处输出，再经过Ｃ７耦合至Ｖ２放大，由Ｃ８和Ｌ２选出４４～５４ＭＨｚ的二倍频信号，即８８～１０８ＭＨｚ，此信号由Ｃ９耦合至Ｖ３进行功率放大，Ｖ３由３只３ＤＧ１２三极管并联组成，可扩大输出功率。该电路正常工作时，电流约８０～１００ｍＡ。组成Ｖ３的三只３ＤＧ１２可加上适当的散热片，以防过热。制作时Ｌ１～Ｌ３用∮０．３１ｍｍ漆包线在∮３．５ｍｍ圆棒上单层平绕。 图３为一种实用的５０ｍ调频型无线耳机发射部分电路。该电路分为振荡和信号放大部分。Ｌ１、Ｃ２～Ｃ５、Ｖ１等组成与黑白电视机高频头本振电路类似的改进型电容三点式振荡器，频率稳定性好，长时间工作不跑频，实践证明，业余情况下，采用该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁直接烙焊Ｖ１的集电极数秒钟后，在三极管的温度很高的情况下，用普通收音机接收仍很正常，无跑频现象。振荡器的频率主要由Ｌ１和Ｃ２决定，通过微调Ｌ１，可以覆盖８８～１０８ＭＨｚ范围。音频信号经Ｒ６、Ｃ１１耦合至Ｖ１的基极，Ｖ１的ｅ、ｂ极间电容随音频电压的变化而引起振荡频率的变化，实现频率调制。该电路中Ｌ１～Ｌ３用∮０．３１ｍｍ漆包线在∮３．５ｍｍ圆棒上单层平绕。通过调整Ｌ１匝间间距微调振荡频率，再微调Ｌ２、Ｌ３的匝间间距以谐振于振荡频率，获得最大输出功率。 图４为晶振式发射机电路。电路中Ｊ、ＶＤ１、Ｌ１、Ｃ３～Ｃ５、Ｖ１组成晶体振荡电路。由于石英晶体Ｊ的频率稳定性好，受温度影响也较小，所以广泛用于无绳电话及ＡＶ调制器中。Ｖ１是２９～３６ＭＨｚ晶体振荡三极管，发射极输出含有丰富的谐波成分，经Ｖ２放大后，在集电极由Ｃ７、Ｌ２构成谐振于８８～１０８ＭＨｚ的网络选出３倍频信号（即８７～１０８ＭＨｚ的信号最强），再经Ｖ３放大，Ｌ３、Ｃ９选频后得到较理想的调频频段信号。频率调制的过程是这样的，音频电压的变化引起ＶＤ１极间电容的变化，由于ＶＤ１与晶体Ｊ串联，晶体的振荡频率也发生微小的变化，经三倍频后，频偏是２９～３６ＭＨｚ晶体频偏的３倍。实际应用时，为获得合适的调制度，可选择调制频偏较大的石英晶体或陶瓷振子，也可以采用电路稍复杂的６～１２倍频电路。若输入的音频信号较弱，可加上一级电压放大电路。     简简单单的FM发谢器图纸
