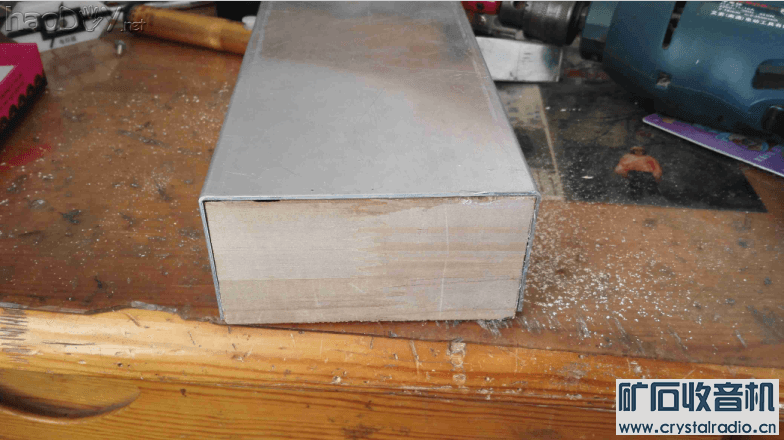

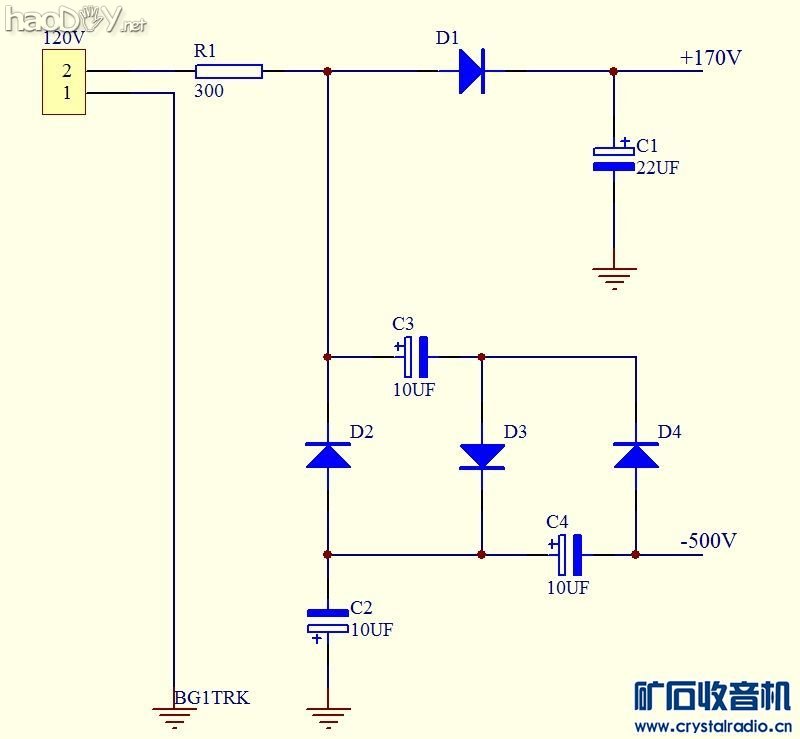

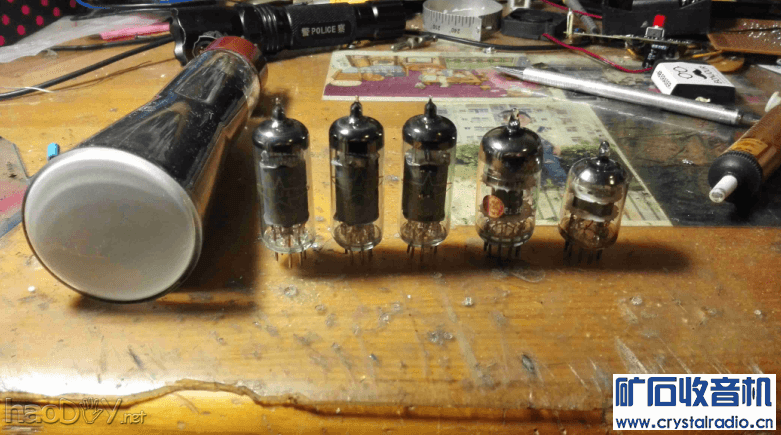

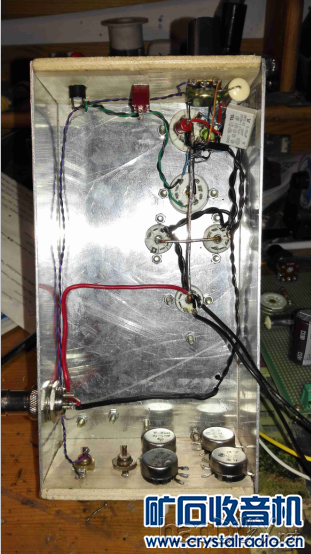

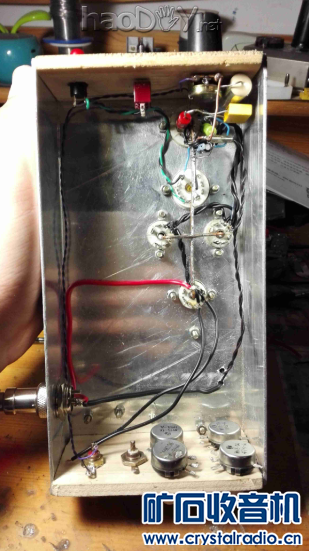

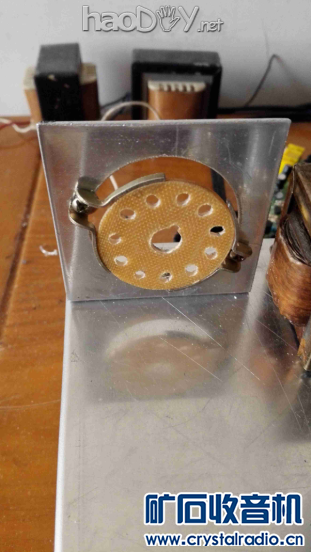

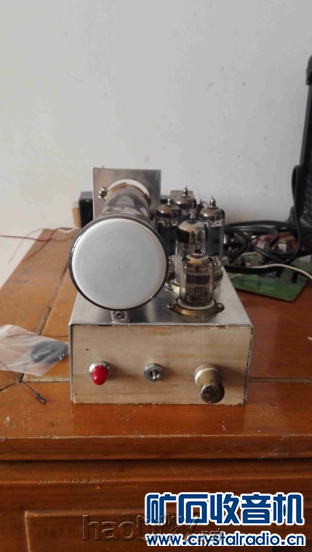

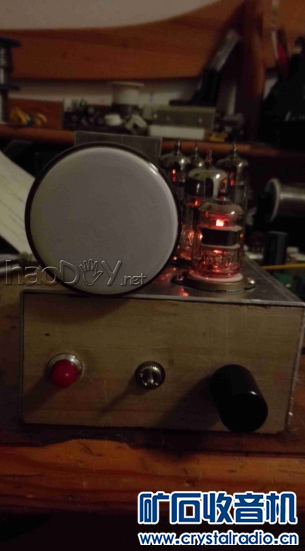

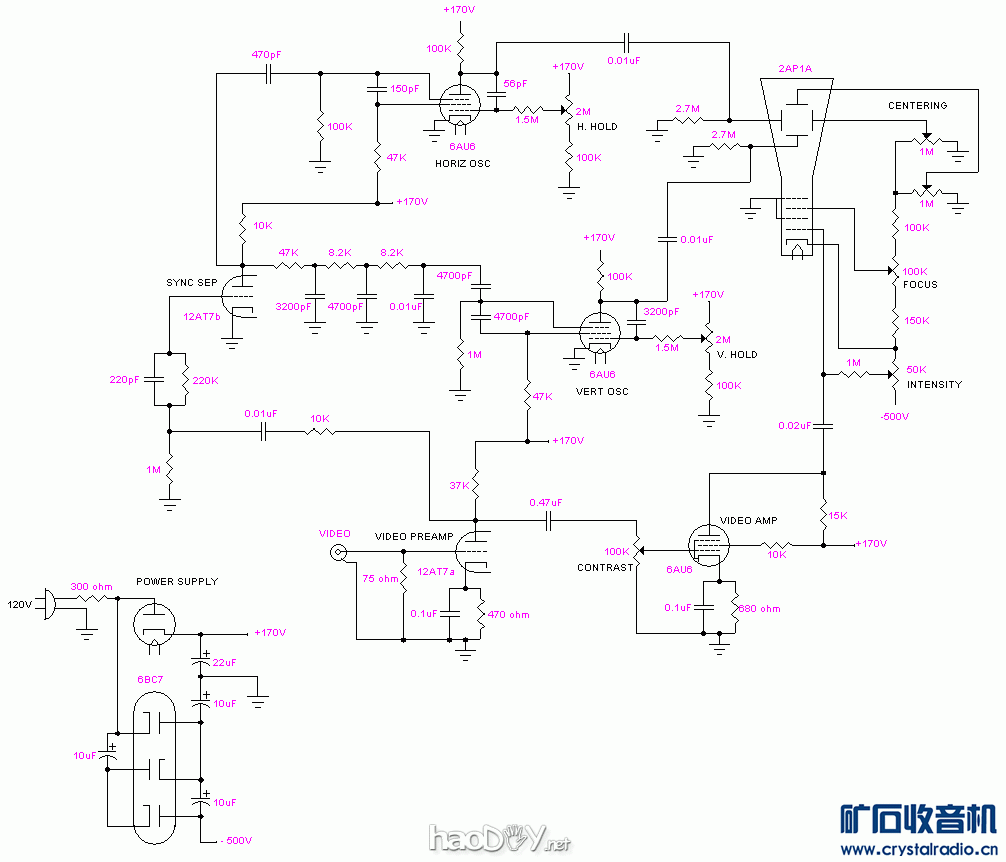

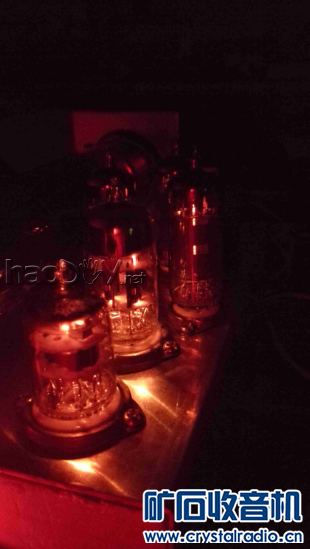

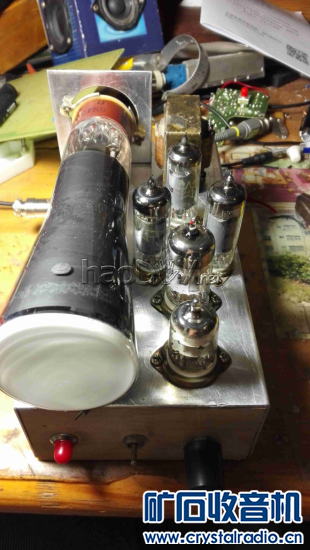

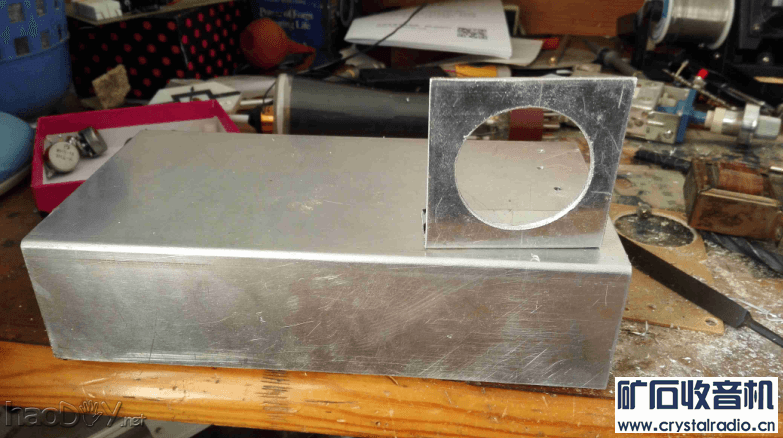

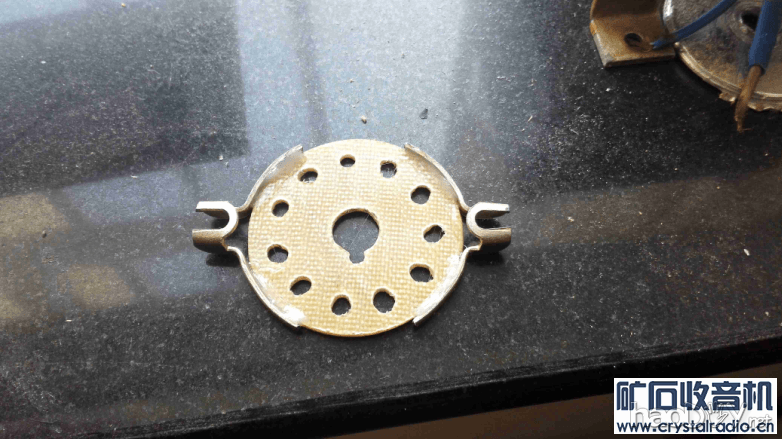

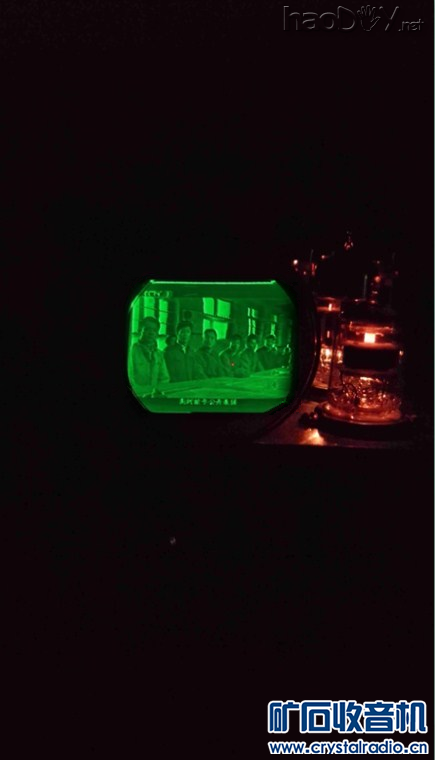

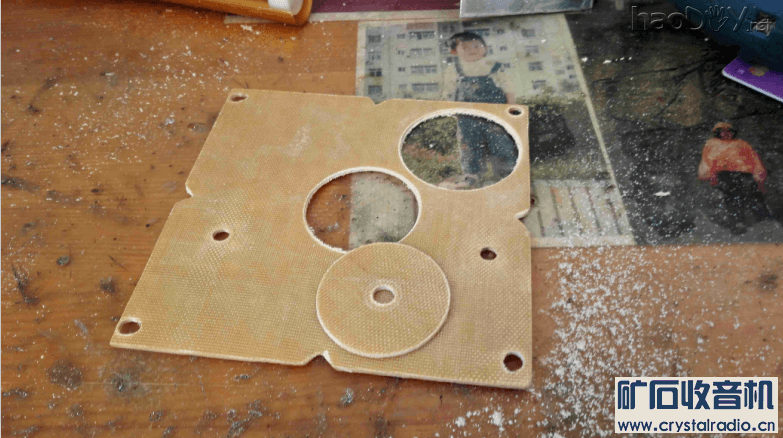

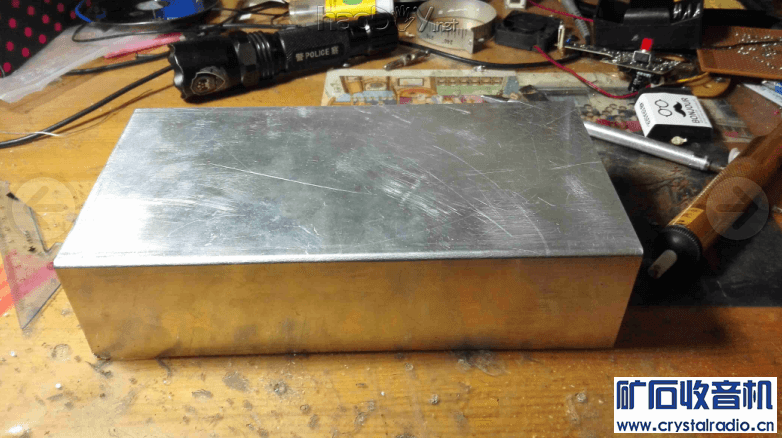

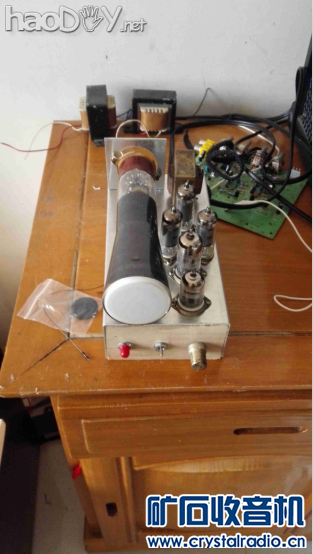

眼看比赛就要在19号完成了 我也急眼了这几天连续加班总算是完工了 在此感谢帮助我的：znke jiangqishan8 于海旺 bg1trk 谢谢！ 示波管电视机是我多年的一个梦想（虽然我今年才18）  但是由于电路的复杂和各种数据模糊示波管屏压过高都放弃了 最后我偶然看见一个帖子，就是介绍示波管电视机的，电路是国外的因为那个帖子的楼主也在国外，电路简单容易制作，总电压是170v，500v的屏压是三倍压整流得到的（此电路我已改用晶体管1n4007来代替）没有接收电路，信号是接入视频信号，可以接VCD或者CD都可以也可以从电视机的视频输出口来获得。缺点是示波管很小屏幕只有5公分，看着累眼，没有伴音电路，伴音电路是我后来加的，用的是6J9单管功放电路，电路简单电压也是用的170v所以说正好 但是不足的是有一定的交流声，但是无所谓，基本就是这样。制作：我找到一块以前没有用完的铝板，到商贸城折了边  又找到一块木板，把它锯开放在两边用哥俩好粘住  找到了所有的电子管三只6J4代图中的6AU6，一只12AT7，一只6J9，还有示波管5SJ38J  到了这里我才发现居然没有买示波管的管座！！！  没办法只能自己做，找到一块树脂板打孔   把固定示波管管座的铝板做好  把开关，指示灯，电位器都装上就是这个效果    把灯丝线焊好，还有地线正极线   晚上，灯丝通电就这样了，很是漂亮   2015年2月9日....不幸发生在我身上.....同学几个出去玩手机丢失，从6J9往后的照片全部丢失，机器由于我的同学感兴趣也拿走了，只留下一张完工后的照片.... 昨天晚上机器完工，找出VCD上面是一张知青的光盘，还是我于半年前刻录的（老人很喜欢看），由于指示灯在晚上很亮我就把灯泡卸下来了，我发现我刻录的电视剧和网络上的一部视频一样，很是高兴，终于有缘和大师擦肩了~  OK 示波管电视机完成了，感谢大家，感谢矿谈给我的这次机会，祝大家在新的一年里，心想事成，万事如意！！！ 本机电路，我把整流部分改成了晶体管，一时省电，二是省空间  电源部分

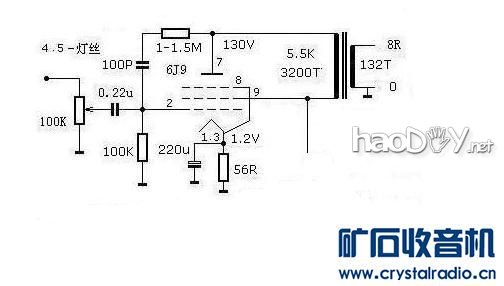

6J9单管功放就是用的这个图屏压170v音质不错就是有点交流声  (责任编辑：admin) |
