【参赛】最新做的双调谐回路场管矿石机(2)_haoDIY_音响电子电脑科技DIY小制作发明

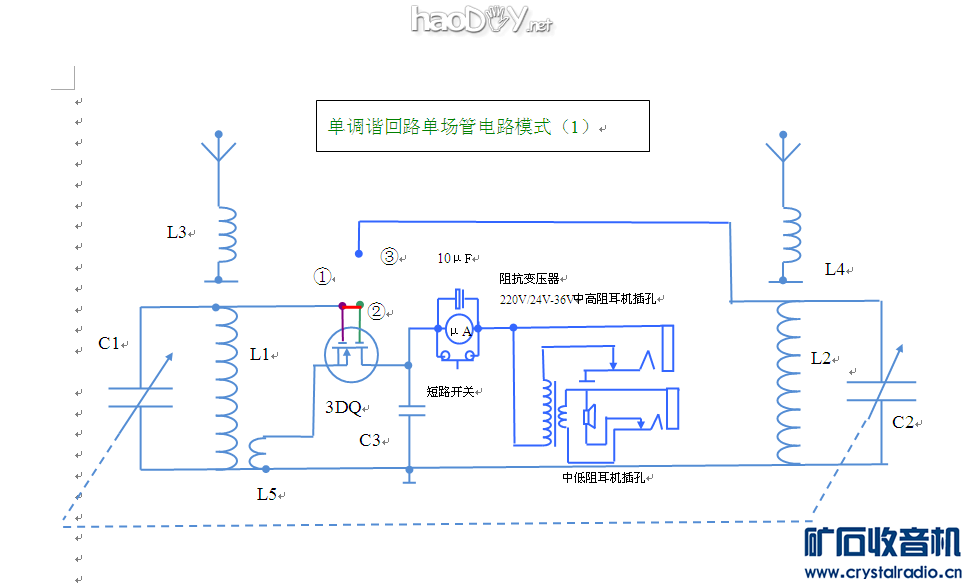

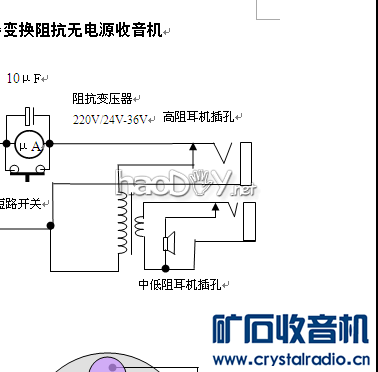

二个耳机插孔是为了适应二种不同阻抗的耳机和喇叭，第一个插孔是不能过阻抗变压器直接接耳机，适全中阻耳机使用，第二个耳机插孔通过变压器阻抗后接入，适合低阻耳机和喇叭。这样在使用在更加方便。例如采用二根管模式时，如果使用２２００欧姆的高阻耳机就不用变压器，接第一个耳机插孔，如果采用中阻耳机就可以插在第二个耳机插孔里，这样适应性更广。所以在设计上就采用了这个办法。付上原理图
